Description

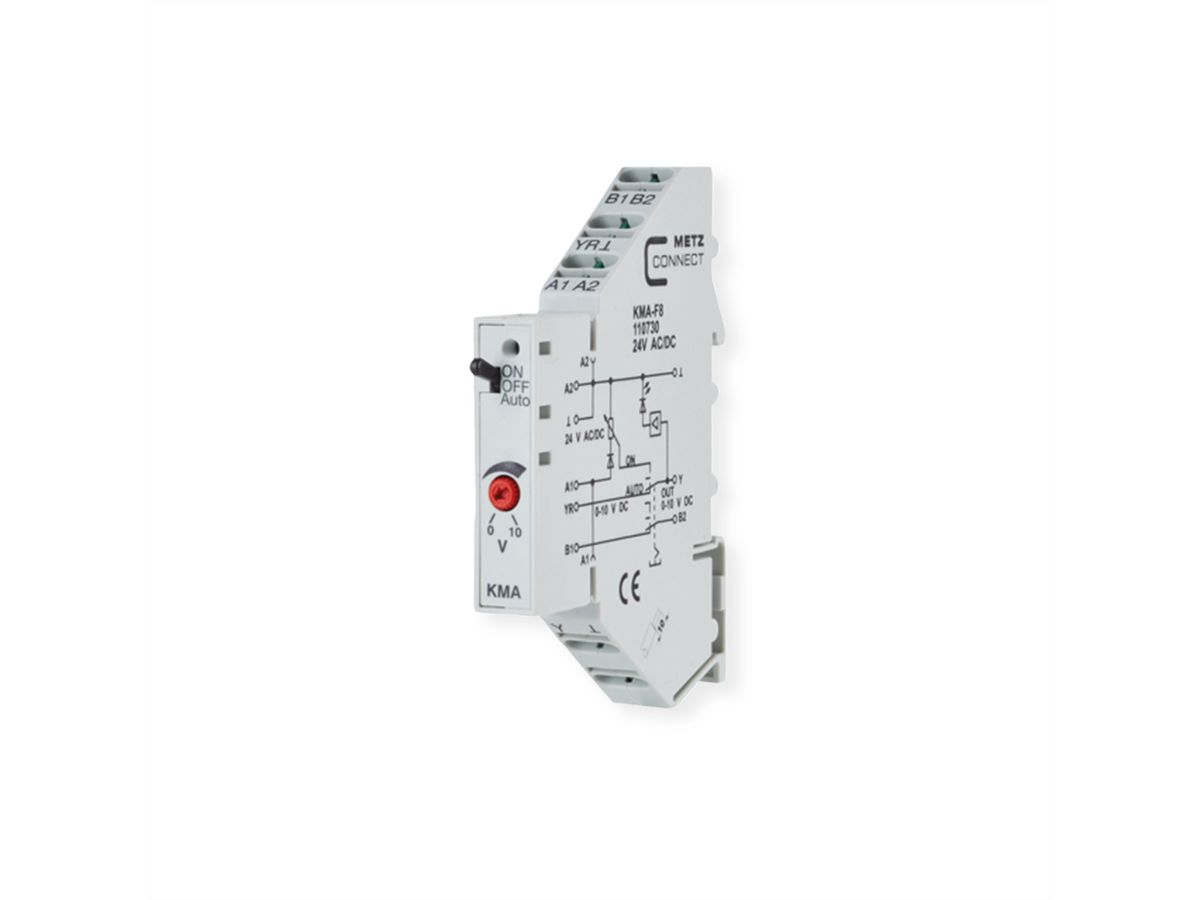

Der Analogwertgeber wird für die manuelle Stellgrößeneinstellung verwendet, z. B. für Mischklappen, Ventilstellungen, Temperaturwerte usw.

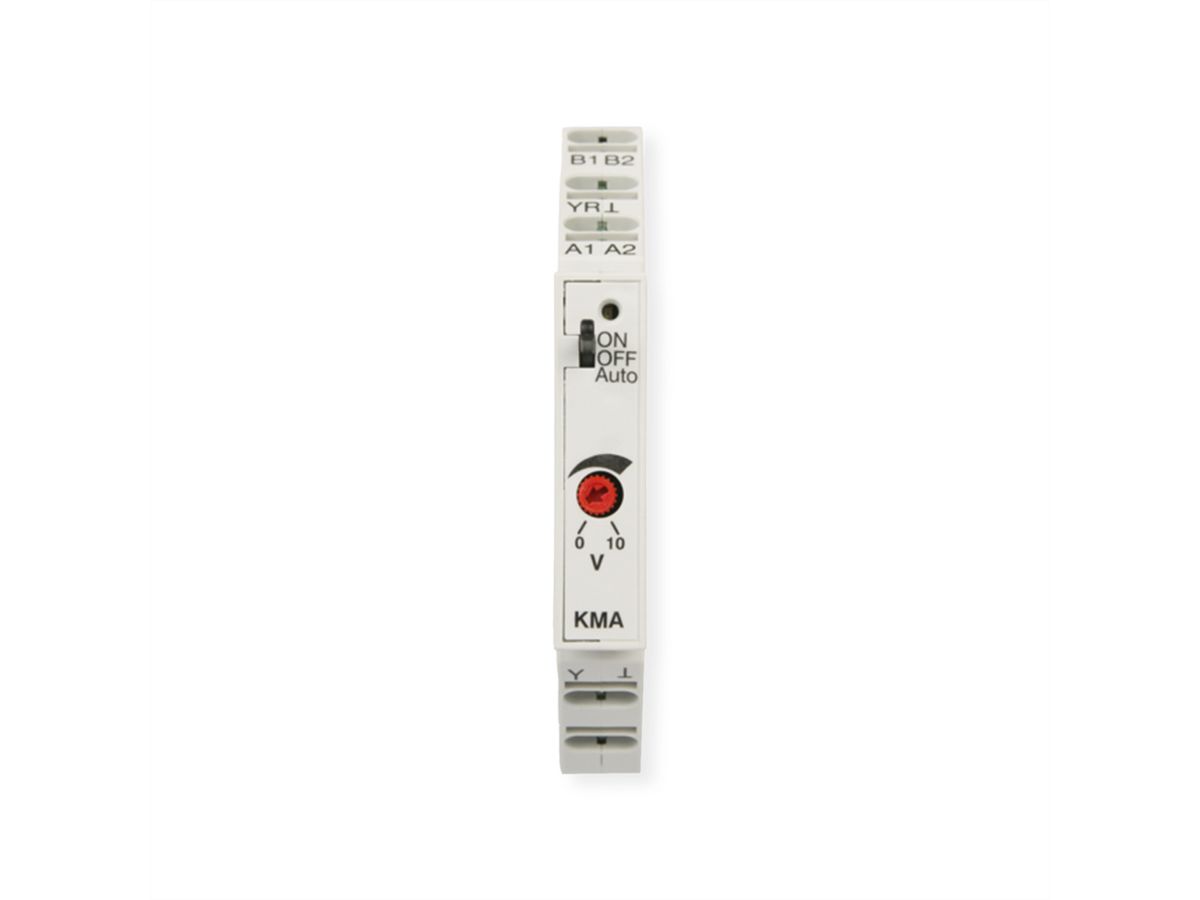

Das Modul kann durch zwei Betriebsarten gesteuert werden, die über den dreistufigen Schalter (ON, OFF, AUTO) auf der Frontseite eingestellt werden. Über die externen Steuerkontaktklemmen B1 und B2 wird die Schalterstellung rückgemeldet. Schalterstellung ON: Die Stellgröße kann mit dem frontseitigen Potentiometer eingestellt werden. Das Ausgangssignal 0 bis 10 V steht an der Klemme Y zur Verfügung. Schalterstellung AUTO: Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet.

• Anschluss mit Federkraftklemmen (Push-In)
• Sollwertgeber
• Handbedienebene mit Rückmeldung
• LED-Helligkeit proportional zur Stellgröße

Specifications

Manufacturer	METZ CONNECT
Product group	Gebäudeautomation
Product type	Schnittstellenmodule
Colour	multicolored
Protection class (IP Code)	IP40 IP20
Operating temperature min.	-5 °C
Operating temperature max.	55 °C
Height	7.5 cm
Width	9 cm
Depth	11.7 cm
Weight	31 g
Height of packaging (single piece)	100 mm
Width of packaging (single piece)	90 mm
Depth of packaging (single piece)	130 mm
Package weight (single piece)	0.351 kg

Downloads

Manufacturer data sheet - Deutsch (895.6 KB)

Download

Manufacturer data sheet - English (892.4 KB)

Download
