Beschrijving

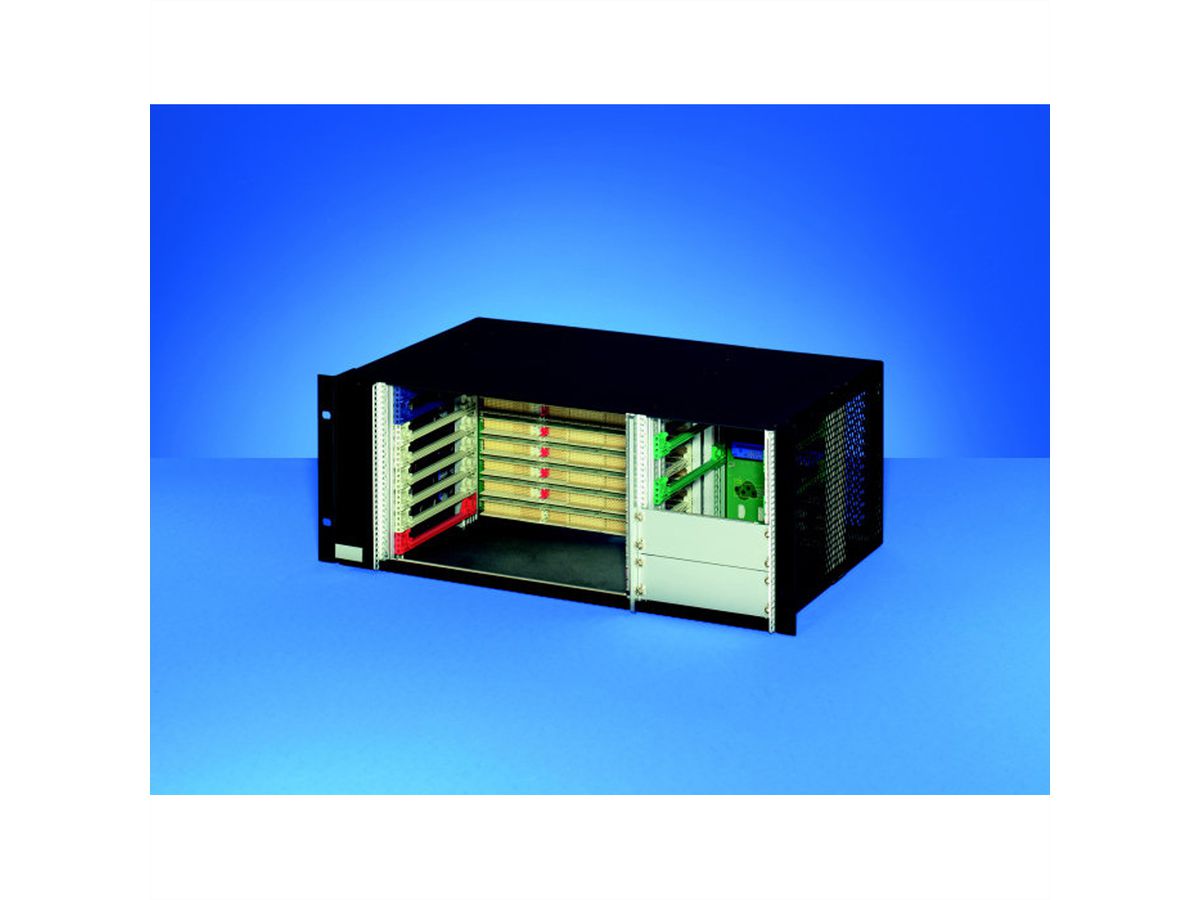

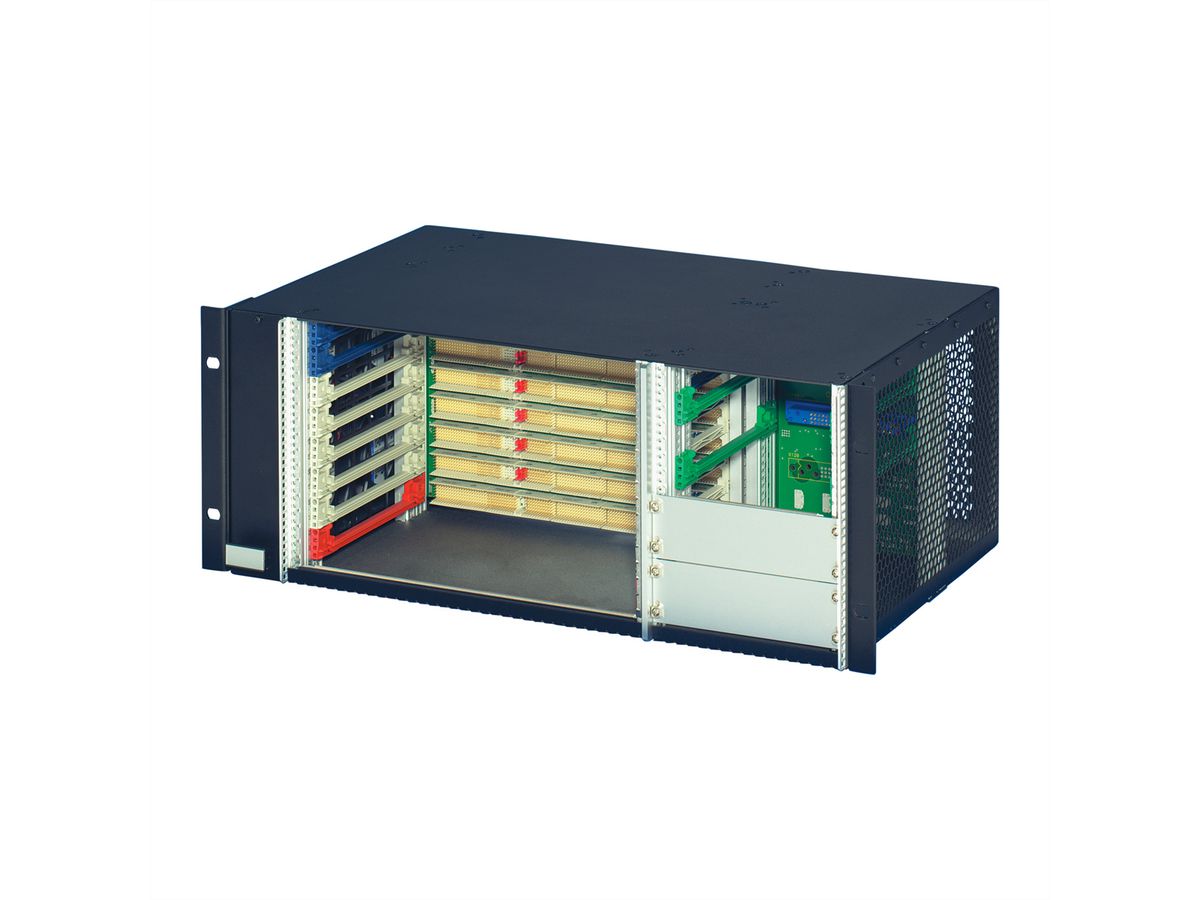

CPCI-systeem met insteekbare voedingseenheid, PSB H.110, 4 HE, 8 sleuven

SUBR CPCI 2.16 4U 2/6 SLEUVEN

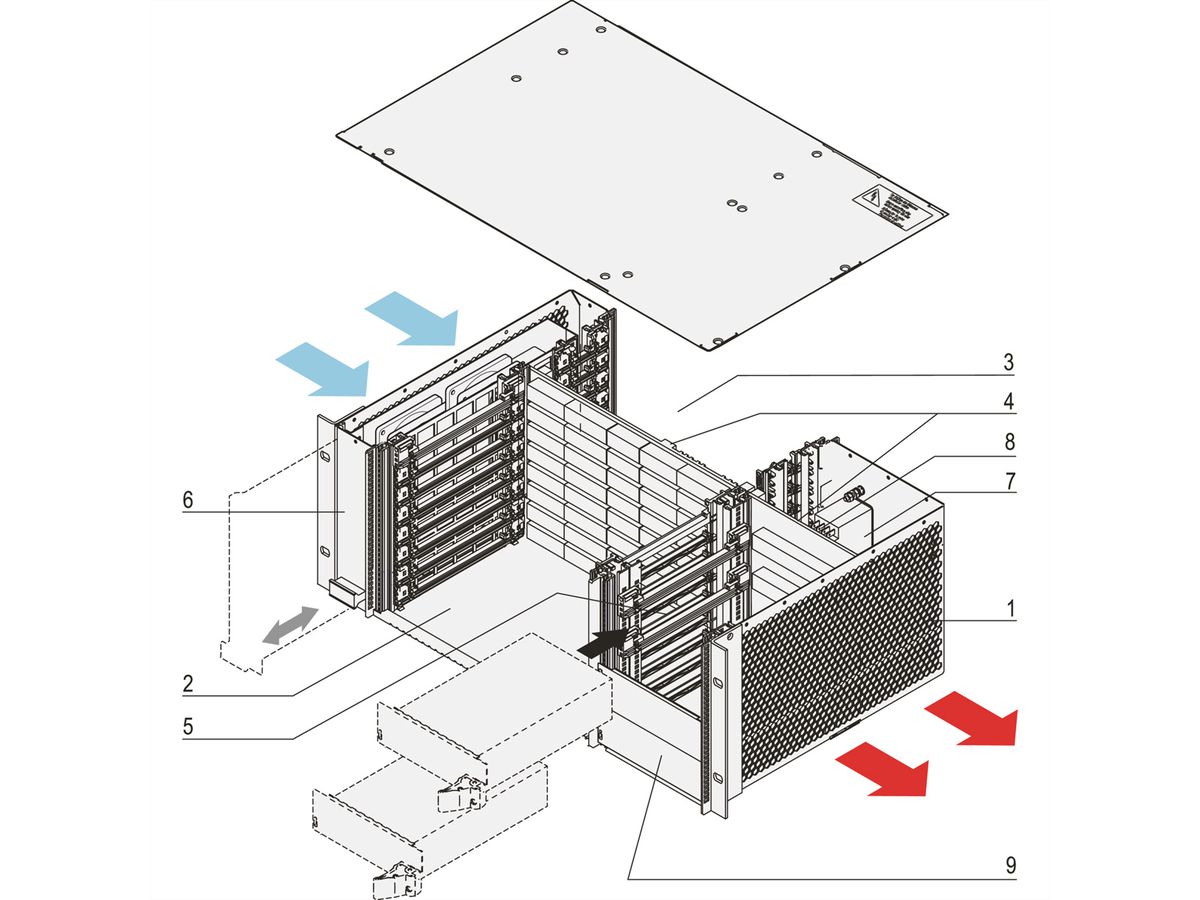

Systeem in overeenstemming met IEC 60297-3-101, -102, -103, IEEE 1101.1, 1101.10/11), backplane in overeenstemming met PICMG 2.16 - Systeem voor horizontale kaartinstallatie met kaartformaat: Voorkant: 6 HE, 160 mm diep - Achterkant, achter I/O: 6 HE, 80 mm diep - Monolithische backplane voor (signalen en voeding), 64 bit CompactPCI, PSB (Package Switched Backplane), PICMG 2.16, H.1108-. Sleuf, 6 HE, 64 bit CompactPCI (2 fabric/switch-slots, 6 node-slots H.110), systeemsleuf links - Geïntegreerde voedingskaart met 2 x P 47-connectoren - Voorbereid voor de installatie van twee 19" CompactPCI-voedingen van 250 W (3 HE, 8 HP) - Warmteafvoer van links naar rechts via uittrekbare hot swap ventilatoreenheid

Specificaties

Producent	SCHROFF
Produkt groep	SCHROFF 19" kasten & uitbreidingsonderdelen
Produkt type	Compact PCI Backplanes
Hoogte eenheden	4 HE
Hoogte	177 mm
Diepte	275 mm
Gewicht verpakking	9.85 kg

Downloads

Manufacturer data sheet - Deutsch (794,4 KB)

Download

Manufacturer data sheet - English (793,6 KB)

Download



Het assortiment van het merk SCHROFF omvat een breed scala aan accessoires voor alles wat met elektronische assemblages te maken heeft - van kaarthouders, geleidingsgekoelde printplaatframes, frontpanelen en roosters tot subracks, behuizingen, backplanes, voedingen, kasten en voorgemonteerde slots voor ingebedde computersystemen.

Het merk SCHROFF is al meer dan vijf decennia een wereldleider op het gebied van elektronische verpakkingssystemen.
