Beschrijving

Die Serie UHF umfasst kostengünstige koaxiale Steckverbindungen mit Schraubverschluss. Sie können lediglich bis zu einer Frequenz von 200 MHz eingesetzt werden, da der Wellenwiderstand nicht definiert ist. Flexible Kabel bis zu einem Durchmesser von 11 mm können angeschlossen werden. Die Steckverbinder der Serie UHF werden in der Signalübertragung bei niedrigen Frequenzen eingesetzt.

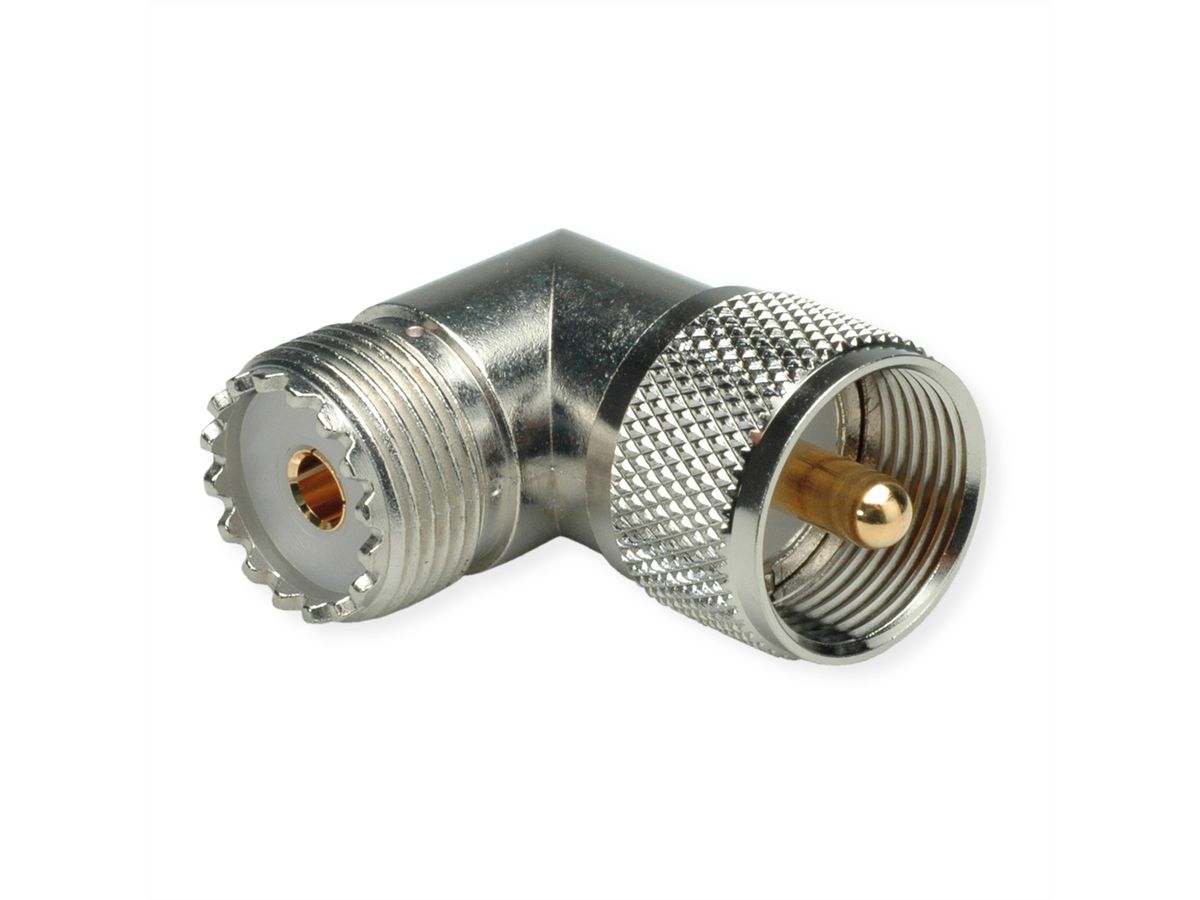

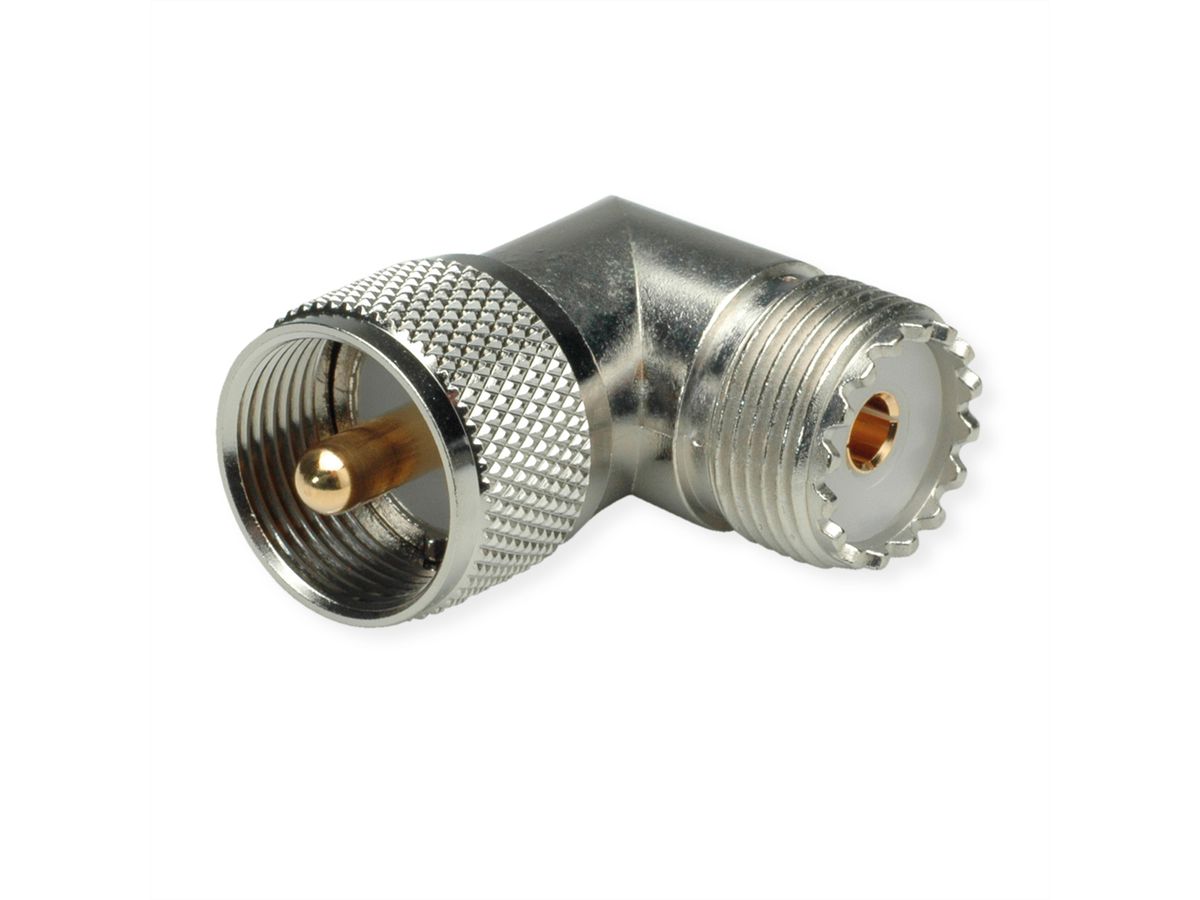

• Artikelbezeichnung: UHF Adapt 90 m-f (Alte Artikelnummer J01042F0652)
• Ausführung: m-f
• Anmerkungen: M 359/A Innenleiter vergoldet
• MIL-Std.: UG-646/U

- Contactweerstand binnenste geleider ≤ 5 mΩ
- Contactweerstand buitenste geleider ≤ 5 mΩ
- Isolatieweerstand ≥ 5 GΩ
- Diëlektrische sterkte 2 kVrms/50 Hz
- Karakteristieke impedantie ca. 50 Ω
- Bedrijfsspanning ≤ 750 Vrms/50 Hz
- Frequentiebereik tot 200 MHz

Specificaties

Producent	TELEGÄRTNER
Produkt groep	Koaxialstecker
Produkt type	UHF-Winkelverbindungsstück
Kleur	zilver
Aantal Poorten	1
Type connector kant 1	UHF-Steckverbinder
M/F kant 1	Männlich (Stecker)
Type connector kant 2	UHF-Steckverbinder
M/F kant 2	Weiblich (Buchse)
Insteek richting	gewinkelt
Hoogte verpakking	40 mm
Breedte verpakking	80 mm
Diepte verpakking	100 mm
Gewicht verpakking	0.03 kg

Downloads

Manufacturer data sheet - English (81,2 KB)

Download
