nVent SCHROFF 19” stroomverdeelunit met noodstopschakelaar

De nVent SCHROFF Rack Safety Plus stroomverdeelunit in 19"-formaat en met 3 hoogte-eenheden is speciaal ontwikkeld voor de centrale stroomaansluiting van elektrische en elektronische apparaten in IT-omgevingen. Hij combineert een betrouwbare stroomvoorziening met een geïntegreerde noodstopfunctie voor maximale veiligheid in rackinstallaties.

De unit ondersteunt verschillende netaansluitingen, waaronder: 400 V (3-fasig) en 230 V (1-fasig) netingangen, elk met geïntegreerde netzekeringen en 120 V AC (fase naar nulleider) of 208 / 240 V AC (fase naar fase of fase naar nulleider).

De Rack Safety Plus heeft talrijke AC-uitgangen met verschillende stekkertypes, bijv. Schuko, C13, C19 of NEMA 5-15R, die gemakkelijk met AAN/UIT-schakelaars kunnen worden bediend. Daarnaast zijn er permanente AC-service-uitgangen beschikbaar.

Alle uitgangen zijn afzonderlijk beveiligd met automatische zekeringen om een maximale bedrijfszekerheid te garanderen.

De geïntegreerde noodstopfunctie voldoet aan de eisen van de normen EN 60947-5-1 en EN 60204-1. Deze is vandalismebestendig uitgevoerd en maakt in geval van nood een onmiddellijke spanningsvrijschakeling van alle geschakelde uitgangen mogelijk.

Kies uit beproefde standaardconfiguraties of stel snel en eenvoudig uw eigen oplossing samen uit vooraf gedefinieerde componenten – geheel volgens uw eisen.

Met Rack Safety Plus van nVent kunt u een PDU voorzien van een noodstopschakelaar zonder dat u zich zorgen hoeft te maken over lange levertijden en hoge projectkosten.

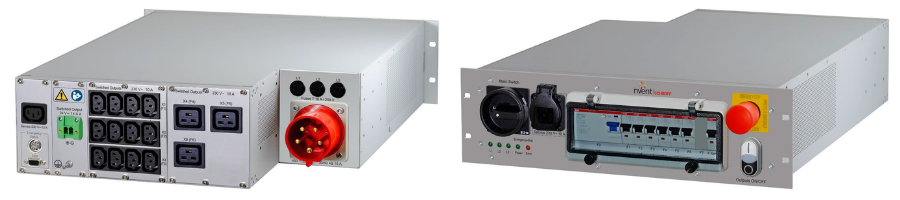

Kies uit verschillende standaardconfiguraties of configureer uw apparaat op basis van modulaire standaardcomponenten

• Standaardfunctie:
• 19” 3 HE aluminium subrack
• Hoofdschakelaar
• Netzekeringen
• Schakelpaneel voor vermogensschakelaars
• Noodstopsysteem
• Status-LED's voor faseaanwezigheid en noodstopschakelaar
• AAN/UIT-schakelaar voor geschakelde uitgangen

Mogelijke configuraties voor 230 V 1-fasig of 400 V 3-fasig:

• Netvoeding
  400 V 3-fasig of 230 V 1-fasig met verschillende connectoren zoals IEC 60309, IEC 60320-C20, Harting Han 3A/Q5 of kabel
• AC-uitgangen
  2 achterwanden met verschillende soorten stekkers, zoals IEC 60320-C13, IEC 60320-C19 of CEE 7/3 type F (Schuko).
• DC-voeding
  24 V DC-voeding met uitgangsplaat aan de achterzijde
• Permanente AC-service-uitgangen
  IEC 60320-C13 of CEE 7/3 type F (Schuko) aan voor- en achterwand
• FI-stroomonderbreker
• Transparante afdekking voor vermogensschakelaar
• Overspanningsafleider
• Inschakelstroombegrenzer
• AC-ingang met EMC-filter
• Alle uitgangen zijn beveiligd met stroomonderbrekers.
• Alle uitgangen behalve de “service”-uitgangen kunnen worden uitgeschakeld via het noodstopsysteem
• Op verzoek van de klant kunnen de veiligheidsvoorzieningen en de stroomverdeling over twee apparaten worden verdeeld


Mogelijke configuraties voor 120 V AC 1-fasig of 208 / 240 V AC 1-fasig:

• Netvoeding
  1-fasig 120 V AC (fase naar nulleider) of 1-fasig 208 / 240 V AC (fase naar fase of fase naar nulleider)
• AC-uitgangen
  120 V AC: 2 achterwanden met verschillende soorten stekkers, bijv. NEMA 5-15 of NEMA 5-20R
  208 / 240 V AC: 2 achterwanden met verschillende soorten stekkers, zoals C13, C13 afsluitbaar, C19 of C19 afsluitbaarAC-ingang, optioneel met EMC-filter
• DC-voeding
  Geschakelde 24 V, 14,6 A DC-uitgang of een 28 V, 14,6 A DC-uitgang.
• Als de 24 V DC-uitgang is gekozen, kunnen extra 12 V en 5 V DC-uitgangen worden geselecteerd:
  Optie 1: 12 V DC-uitgang, 5 A (60 W),
  Optie 2: 5 V DC-uitgang, 12 A (60 W),
  Optie 3: 12 V- en 5 V-DC-uitgangen met elk 60 W
• Permanente AC-service-uitgangen
  Geen servicestekker NEMA 5-15R servicestekker aan de voor- of achterzijde of aan beide zijden
• Ingangsstroom:
  15 A / gereduceerd 12 A of 20 A / gereduceerd 16 A of 30 A / gereduceerd 24 A.
• Aansluitstekker:
  120 V AC: 15 A en 20 A Ingangsstroom: open kabeluiteinden of Nema 5-20P-connector, 30 A Ingangsstroom: open kabeluiteinden of Nema 5-30P-connector.
• 208 / 240 V AC: 15 A en 20 A ingangsstroom: open kabeluiteinden of Nema 6-20P-connectoren, 30 A ingangsstroom: open kabeluiteinden of Nema L6-30P-connectoren
• Overspanningsbeveiliging
• Inschakelstroombegrenzer bij 15 A ingangsstroom
• Alle uitgangen zijn beveiligd met automatische zekeringen
• Alle uitgangen behalve de “service”-uitgangen kunnen worden uitgeschakeld via het noodstopsysteem
• Op verzoek van de klant kunnen de veiligheidsvoorzieningen en de stroomverdeling over twee apparaten worden verdeeld
