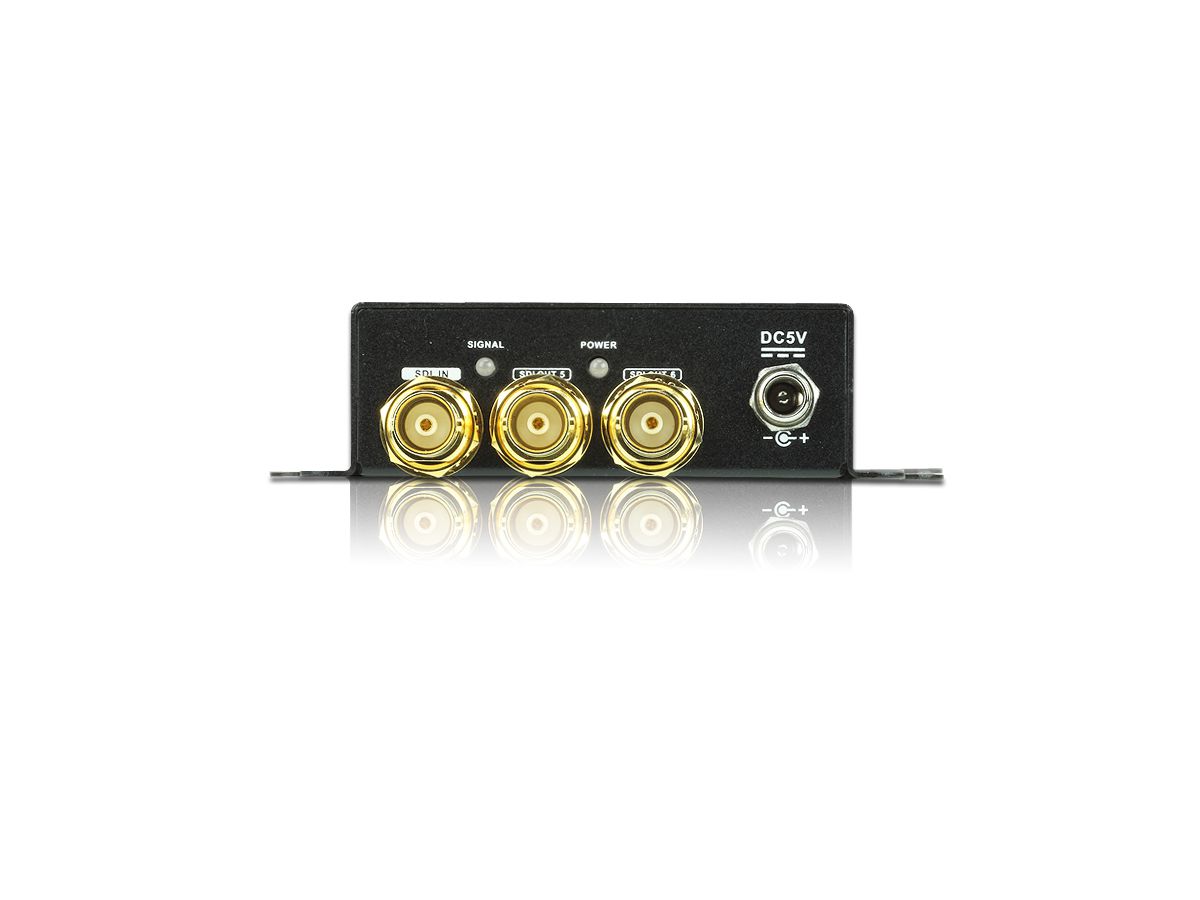

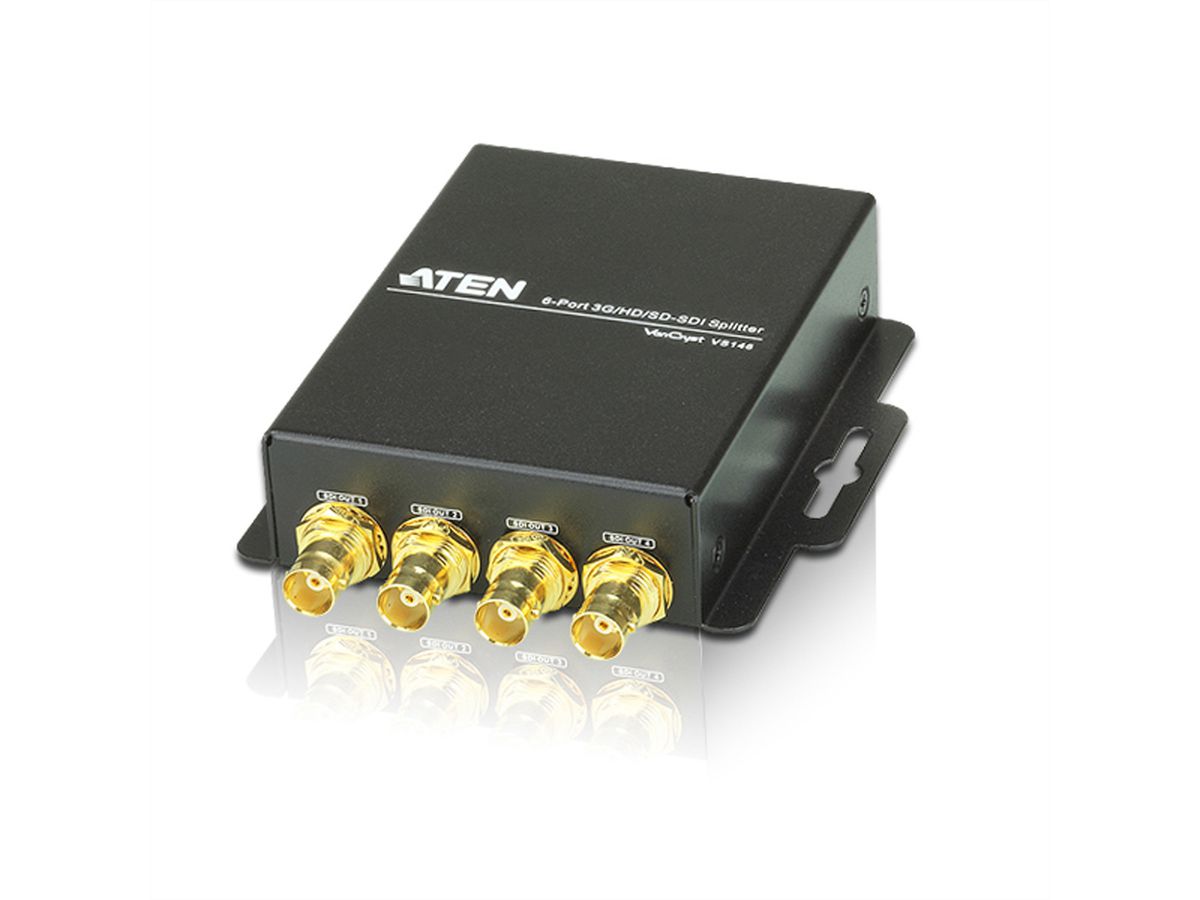

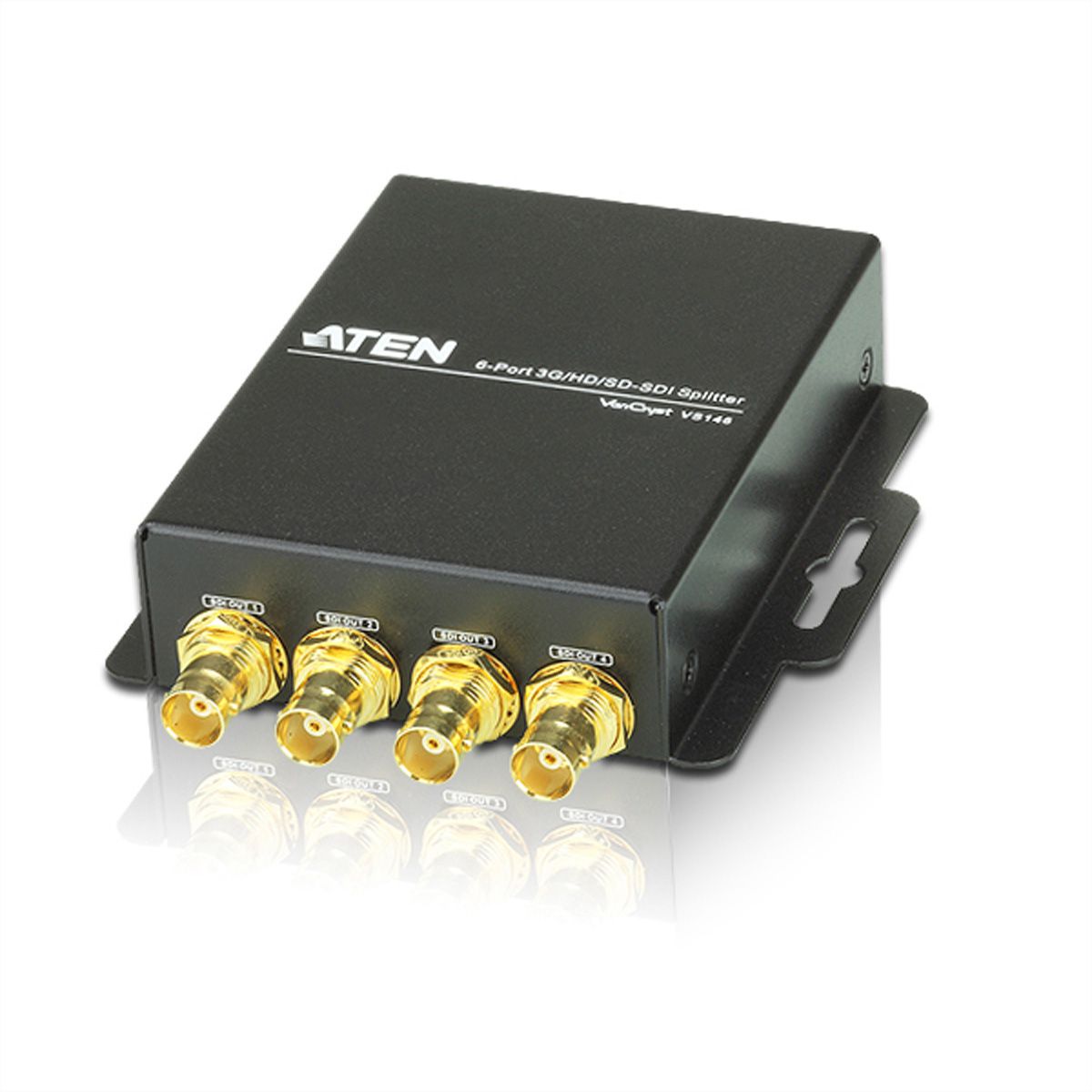

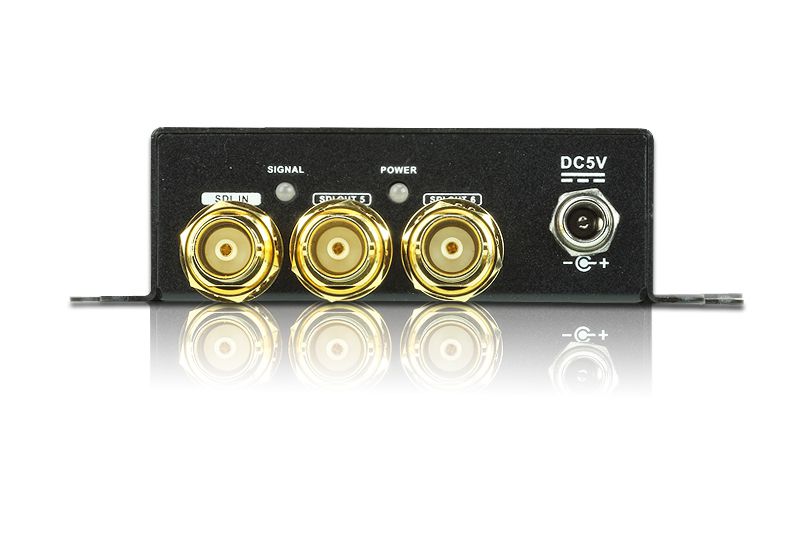

ATEN VS146 6-Poorts naar 3G/HD/SD-SDI Splitter

Art. nr. 14016768 Merk / Fabrikant ATEN Fabrikant artikel nr. VS146-AT-G EAN 4719264641701 Gewicht artikel 0,61 kg
ATEN

Meld u aan om onze prijzen te bekijken en bestellingen te kunnen plaatsen. Levering uitsluitend aan industriële, commerciële, ambachtelijke, openbare instellingen, autoriteiten en vergelijkbare organisaties. Geen verkoop aan particulieren!

Inloggen
Beschikbaar ca. 12-8-2026
Download PDF

Beschrijving

De VS146 6-poorts 3G/HD/SD-SDI splitter vermenigvuldigt een SDI ingangssignaal in realtime naar zes SDI uitgangen voor weergave op meerdere schermen. Het corrigeert automatisch kabelgerelateerde vertragingsverschillen en verzendt de SD-SDI signalen tot een afstand van 300 m.

De VS146 kan de SDI signalen opnieuw klokken om ze beschikbaar te maken voor cascadering over nog langere transmissiepaden. Het is met name geschikt voor bewakingssystemen, televisiestudio's, digitale bioscooptoepassingen of elke andere toepassing waarbij AV inhoud van een camera of ander apparaat met 3G/HD/SD-SDI uitgang wordt verzonden naar maximaal zes SDI compatibele schermen of beeldprocessors zou moeten.

  • Een beeldsignaalingang wordt verdeeld over 6 uitgangen
  • SDI overdrachtswegen tot 90 m (3G-SDI), 150 m (HD-SDI) en 300 m (SD-SDI) via RG6
  • Herklokken van SDI signalen voor cascadeverbinding om transmissiepaden uit te breiden
  • Videobandbreedte: 2,97 Gbps, 2,97/1.001 Gbps
  • Automatische detectie van 3G/HD/SD-SDI signaaltype
  • LED indicatoren voor voeding en SDI signaal
  • Mechanisch beveiligde stekker voor de stroomvoorziening voor ononderbroken datatransmissie
  • Stuurt ook alle aanvullende gegevens door

Ondersteunde SDI-formaten:

  • SD-SDI (SMPTE 259M, tot 270 Mbps)
  • HD-SDI (SMPTE 292M, 296M, tot 1.485 Gbps)
  • 3G-SDI (SMPTE 424M, 425M niveau A, B, tot 2,97 Gbps)

Specificaties

Producent
ATEN
Product groep
Splitter en Selectoren
Product type
3G-/HD-/SD-SDI-Splitter
Kleur
zwart
Leveringsomvang
1x VS146 6-poorts 3G/HD/SD-SDI-splitter, 1x 0AD6-1F05-26EG voeding, 1x gebruiksaanwijzing
Interface
SDI
Eingänge
1
Ausgänge
6
Max. Afstand
300 m
Aansluiting op het lichtnet
Apparaat Europlug, Type-C
Hoogte verpakking
70 mm
Breedte verpakking
160 mm
Diepte verpakking
230 mm
Gewicht verpakking
0.61 kg

Downloads

Manufacturer data sheet - Français (458,1 KB) Manufacturer data sheet - English (876,5 KB) Quick Installation Guide - English (776,9 KB) Technical drawing - English (27,3 KB)

Producten van het merk ATEN hebben een hoge beveiligingsstandaard en worden daarom vaak gebruikt op het gebied van omroep en media, onderwijs, transport, maar ook bij overheidsinstanties of andere vergelijkbare bedrijven en instellingen.

Het bedrijf ATEN is gespecialiseerd in connectiviteits- en beheeroplossingen. Deze omvatten KVM-switches, oplossingen voor onderhoud op afstand, producten voor beeldoverdracht, USB-randapparatuur en producten voor datacommunicatie.
