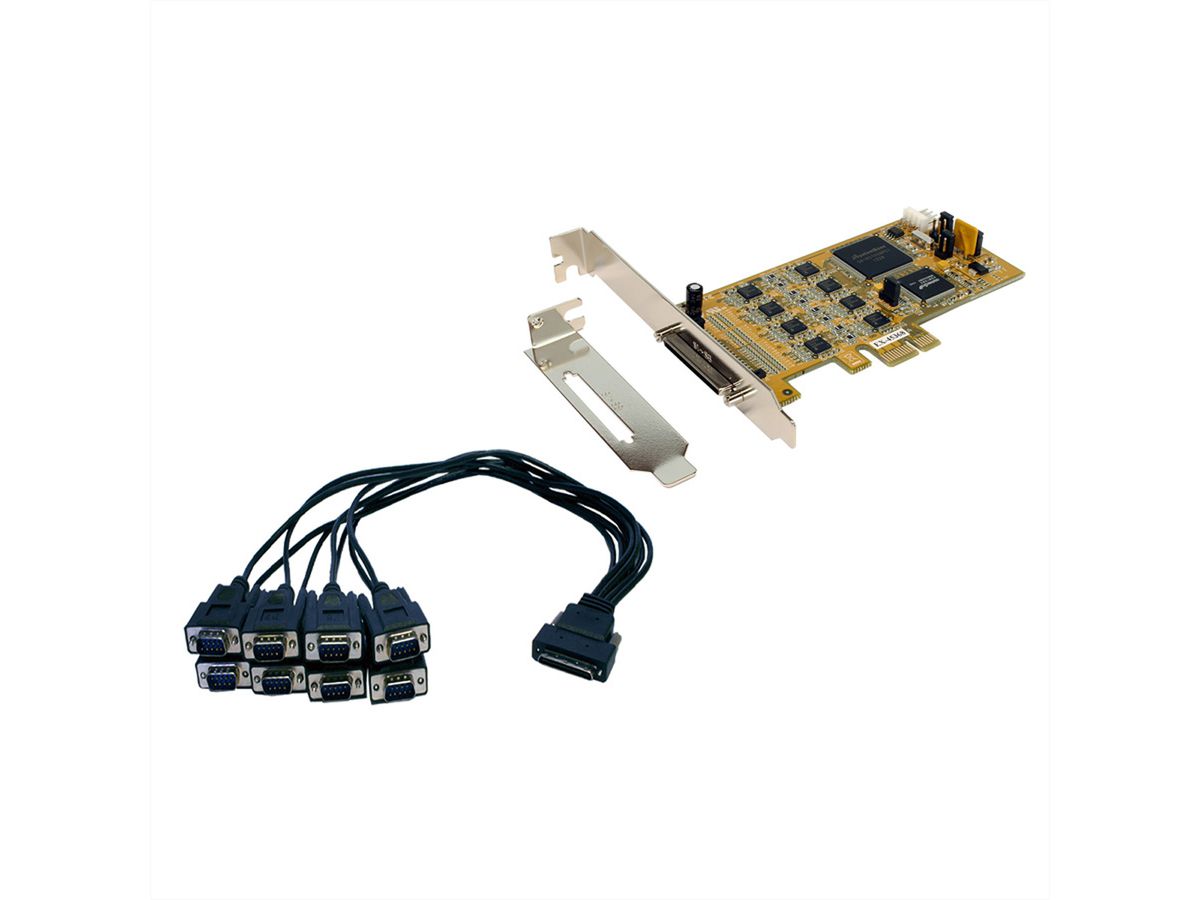

EXSYS EX-45368 PCI Express 8x serieel, incl. LP-beugel en Octopus-kabel
Meld u aan om onze prijzen te bekijken en bestellingen te kunnen plaatsen. Levering uitsluitend aan industriële, commerciële, ambachtelijke, openbare instellingen, autoriteiten en vergelijkbare organisaties. Geen verkoop aan particulieren!
Inloggen| Art. nr. | 15063097 |
|---|---|
| Merk / Fabrikant | EXSYS |
| Fabrikant artikel nr. | EX-45368 |
| EAN | 4718359453687 |
| Gewicht artikel | 0,716 kg |
:strip_icc():strip_exif()/logos/exsys.png "EXSYS")
Beschrijving
De EX-45368 PCIe I/O-kaart biedt acht seriële RS-232, 422 en 485 UART 16C1050-uitgangen met hoge prestaties.

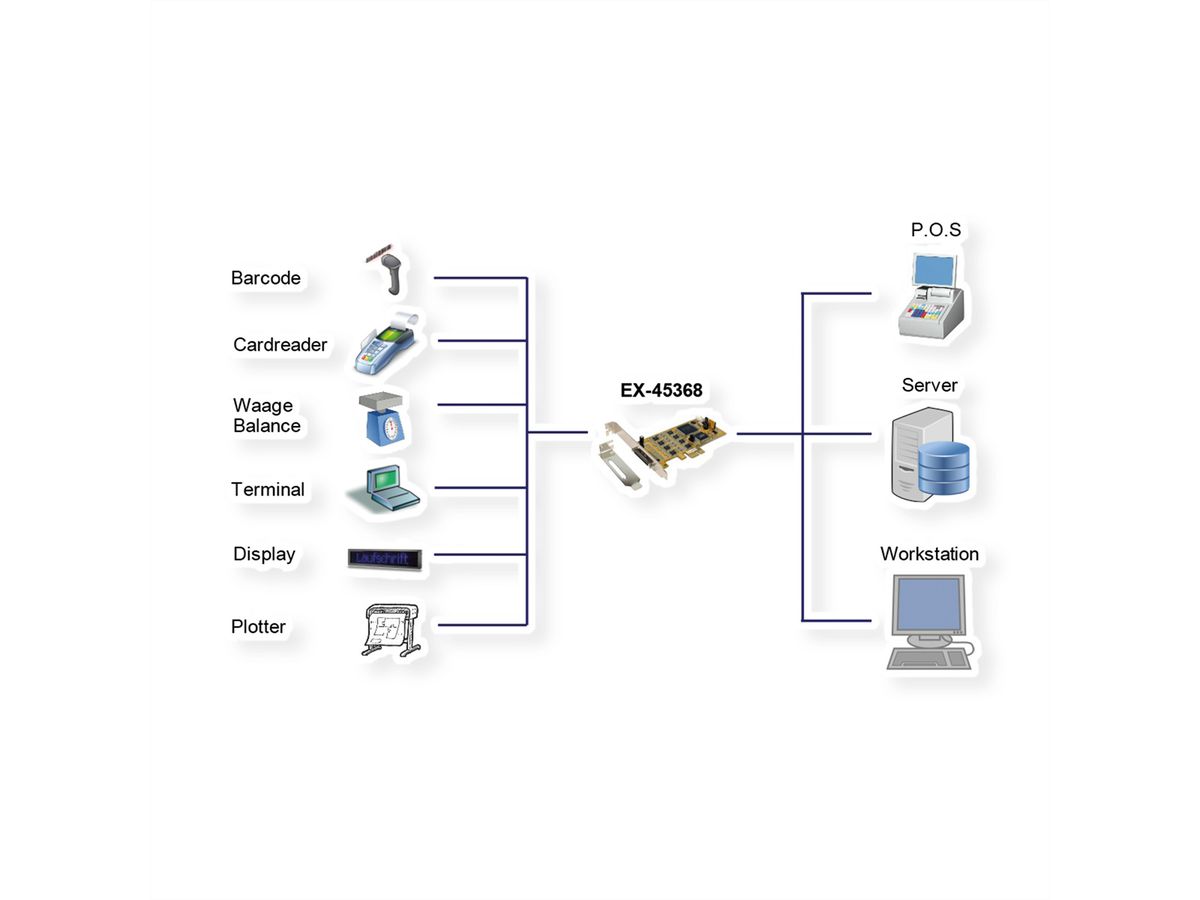

Elke poort kan onafhankelijk van het interfacetype worden ingesteld. De kaart is ontworpen om acht extra seriële combo-poorten voor pc's, kleine werkstations of servers uit te breiden via de PCIe-bus. De kaart is volledig PCIe plug-and-play compatibel en heeft geen problemen met IRQ- en I/O-adresconflicten. De kaart ondersteunt de functies ATATM Auto RS-485 Transmitter. Daarnaast is +5V of +12V op pin 9 van de RS-232 seriële connector configureerbaar voor een POS-systeem (Power over System). Bovendien wordt er een Low Profile beugel meegeleverd voor smalle PC-behuizingen.
- Interface: 8 x RS-232 V.24, RS-422/485 - onafhankelijke modusselectie
- FIFO-buffer: 16C1050 met 256 bytes
- ±15kV IEC1000-4-2 ESD-bescherming voor RS232 I/O's
- I/O-adressen en interrupt: toegewezen door het systeem-BIOS, IRQ-sharing
- Gegevensbits: 5, 6, 7, 8 / Stopbits: 1, 1,5, 2 / Pariteit: geen, even, oneven, spatie, markering
- Ondersteunt ATTA TM Auto Transmitter
- Ondersteunt PCIe slot versie 1.0 tot 3.0
- Afsluiting RS-422/485 120 Ohm kan in- en uitgeschakeld worden
- Signalen RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- Signalen RS-422/485:
- RS-422 - 4 draden (TXD+/-, RXD+/-) (full duplex)
- RS-485 - 4 draden (TXD+/-, RXD+/-) (full duplex)
- RS-485 - 2 draden (Data+/-, Data+/-) (half duplex)
- Chipset: SystemBase SB16C1058PCI
Specificaties
| Producent | EXSYS |
|---|---|
| Product groep | Interface kaarten |
| Product type | PCI-Express Adapter |
| Leveringsomvang | EX-45368, Octopus-kabel, Low Profile beugel, driver-cd, handleiding |
| Bus-Systeem | PCI Express |
| Interface | 8x seriële RS-232/422/485 |
| RS-422/485 Interface | ja |
| Data transfer-Snelheid | 300 baud tot 921,6KBaud |
| Chipset | SystemBase SB16C1058PCI |
| Aansluitingen | 1 x VHDCI68-pinbus voor aansluiting van de Octopus-kabel met 8 x 9-pins seriële RS-232/422/485 |
| Bouw hoogte | Full Profile |
| Installatie handleiding / Handboek | ja |
| Hoogte verpakking | 70 mm |
| Breedte verpakking | 160 mm |
| Diepte verpakking | 250 mm |
| Gewicht verpakking | 0.716 kg |
