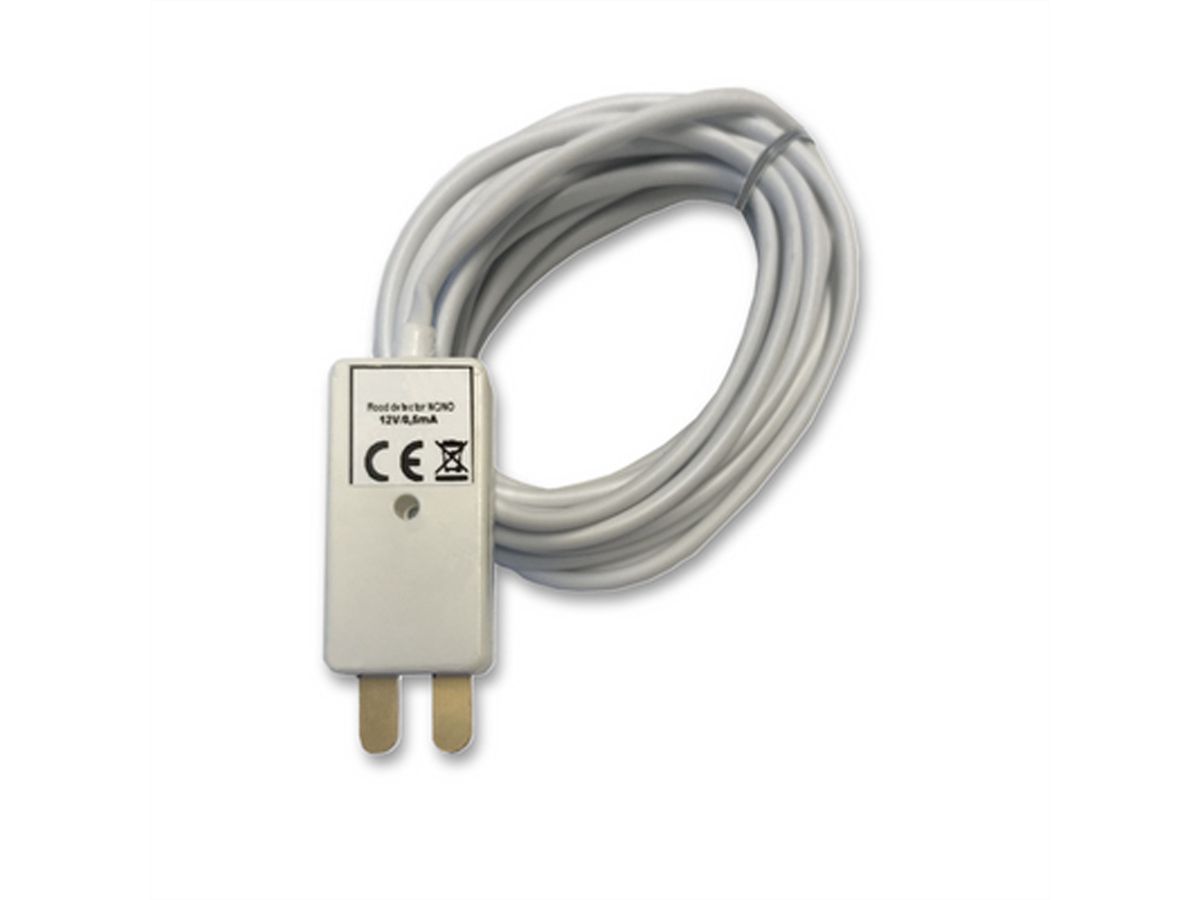

GUDE 7313 Lekpunt sensor, 2,5 m

Lekpunt sensor voor ruimtebewaking met betrekking tot mogelijke overstromingen met geleidende vloeistoffen zoals zoet en zout water.

De vrije kabeleinden van de sensor worden gewoon aangesloten op de overeenkomstige vrije industriële klemmeningangen van het GUDE-product. Dankzij de aangesloten kabel met een lengte van 2,5 m is een snelle en eenvoudige plaatsing van de sensor mogelijk. Bij een lekkage wordt een signaal naar het aangesloten GUDE-product gestuurd door de twee elektroden met een geleidende vloeistof te bevochtigen, waardoor een overeenkomstige alarmmelding wordt geactiveerd.

Lekkagesensor voor overstromingsbewaking
Eenvoudige inbedrijfstelling
Kabellengte: ca. 2,5 m
Voor apparaten met industriële klemaansluiting

Geschikt voor de volgende GUDE-producten:

Expert Net Control 2111
Expert Net Control 2191
Expert Net Control 2302-1
Expert sensorbox 7214-serie

Technische specificaties

Kunststof behuizing, LxBxH: 40 x 20 x 10 mm
Diameter van bevestigingsgat: 3 mm
Lengte van metalen tongen: 13 mm
Lengte van 4-aderige kabel: 2,5 m
Gewicht incl. kabel: ca. 56 g
Bedrijfstemperatuur: -10 - +40 °C
Bedrijfsspanning: 12 V DC ± 15 %; 2 mA
Uitgang: max. 200 mA
Voeding: 12 V DC ± 15 %; 2mA
Reageert op onderdompeling in water
Voor gebruik binnenshuis.

Functie

De detector detecteert wateroverlast in een ruimte. Deze informatie kan worden ingevoerd in een beveiligingssysteem, bijvoorbeeld om een bericht te versturen.
De 7312 detector kan ook worden aangesloten op bedieningseenheden van alarmsystemen.

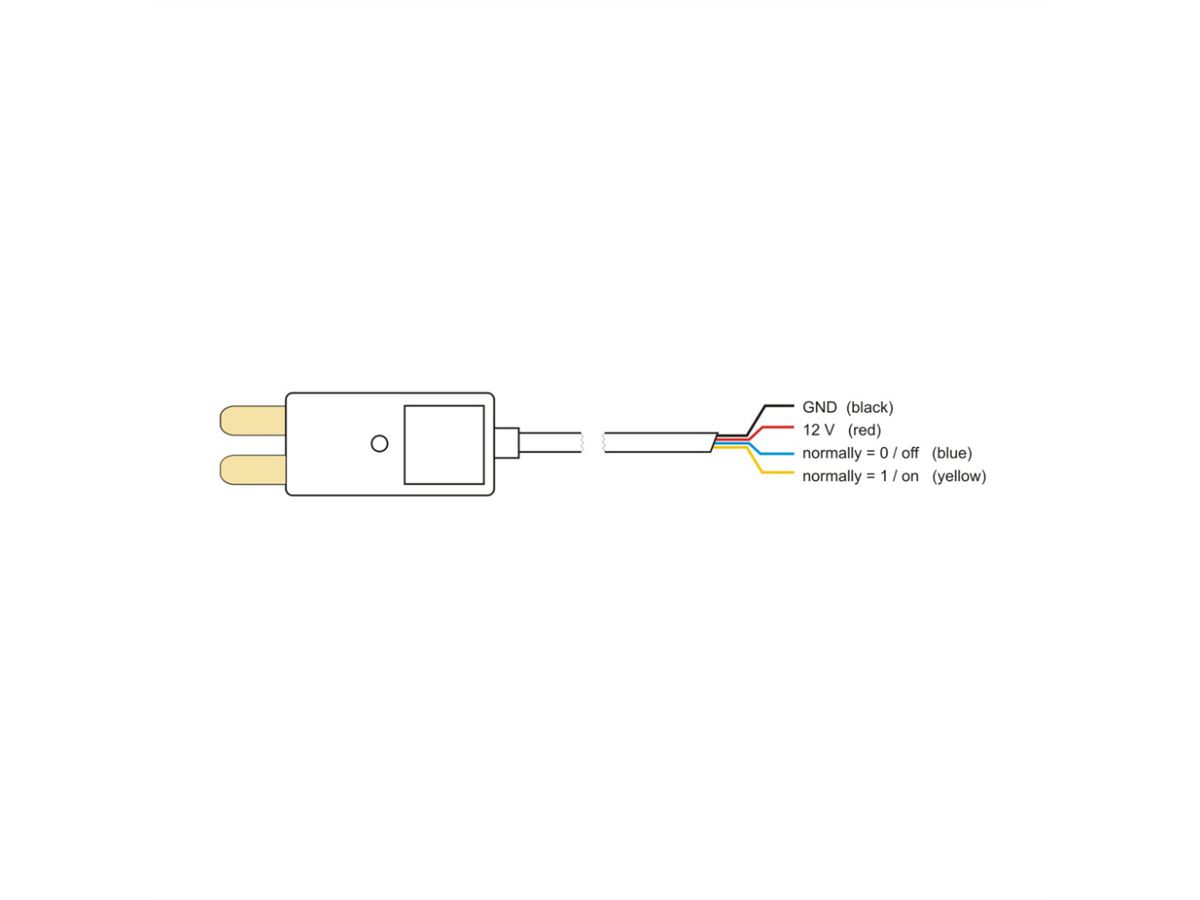

De detector wordt met de rode draad aangesloten op +12V spanning en met de zwarte draad op GND.
Wanneer de elektroden kortsluiten (ondergedompeld zijn in water), verbindt de detector de blauwe draad (NO) met GND
en verbreekt hij de verbinding tussen de gele draad (NC) en GND.
Wanneer de elektroden niet langer ondergedompeld zijn, wordt de blauwe draad losgekoppeld van GND (normaal open)
en wordt de gele draad weer aangesloten op GND (normaal gesloten).
