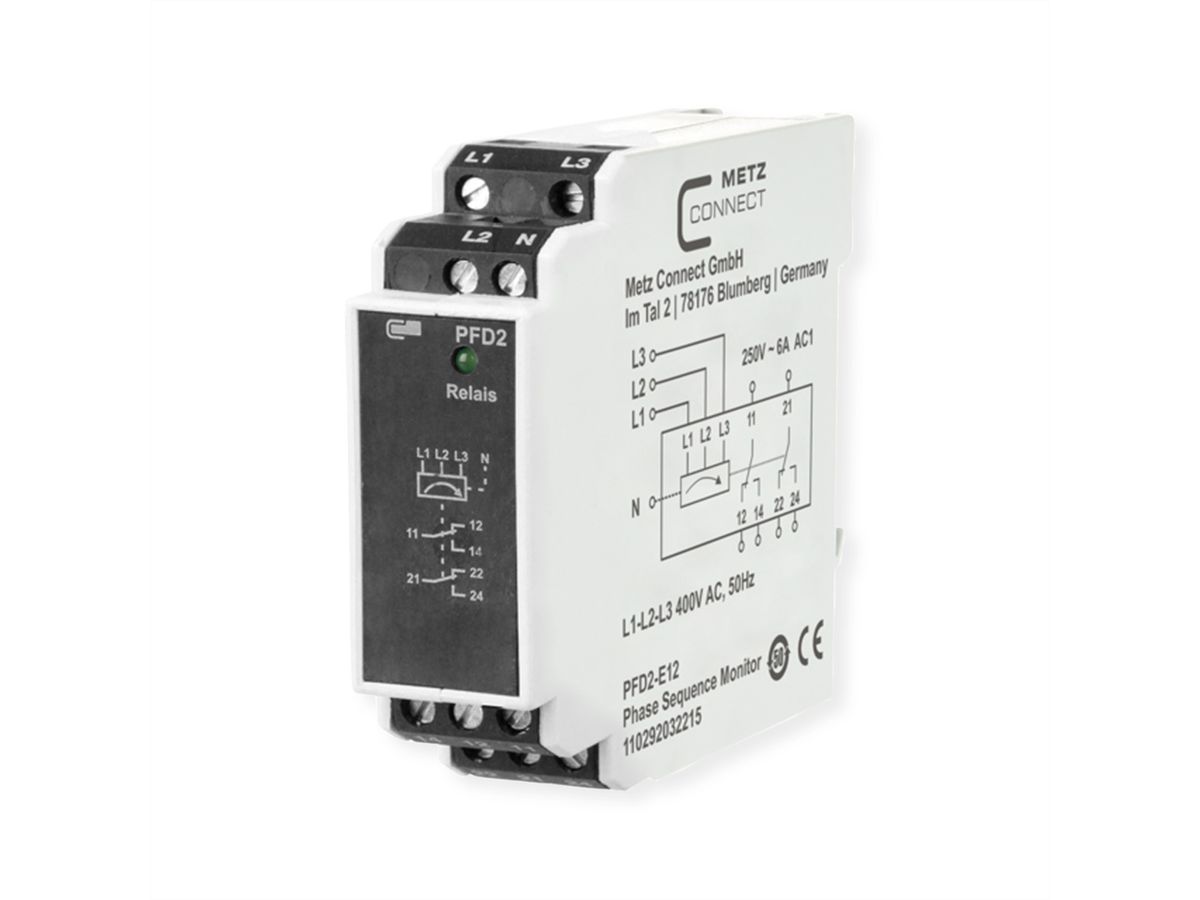

METZ CONNECT PFD2-E12 Fasebewaking

Het bewakingsrelais voor het bewaken van de juiste fasevolgorde L1-L2-L3 (rechtsom) en het bewaken van de afzonderlijke fasespanningen op totale uitval.

De fasespanningen die moeten worden bewaakt, worden aangesloten op klemmen L1-L2-L3, klemmen 11, 14 of 21, 24 van de uitgangscontacten van het relais worden vóór de bekrachtigingsspoel van de motorschakelaar aangesloten. Als de fasevolgorde correct is, schakelt het uitgangsrelais in (groene LED aan). Als één fase volledig uitvalt, keert het uitgangsrelais terug naar zijn rustpositie (groene LED uit). Er is geen speciale voedingsspanning nodig voor het bewakingsrelais. Het apparaat mag alleen op N worden aangesloten als de drie te bewaken fasen via een circuit (bijv. temperatuurbewaking of iets dergelijks) op N zijn aangesloten.
