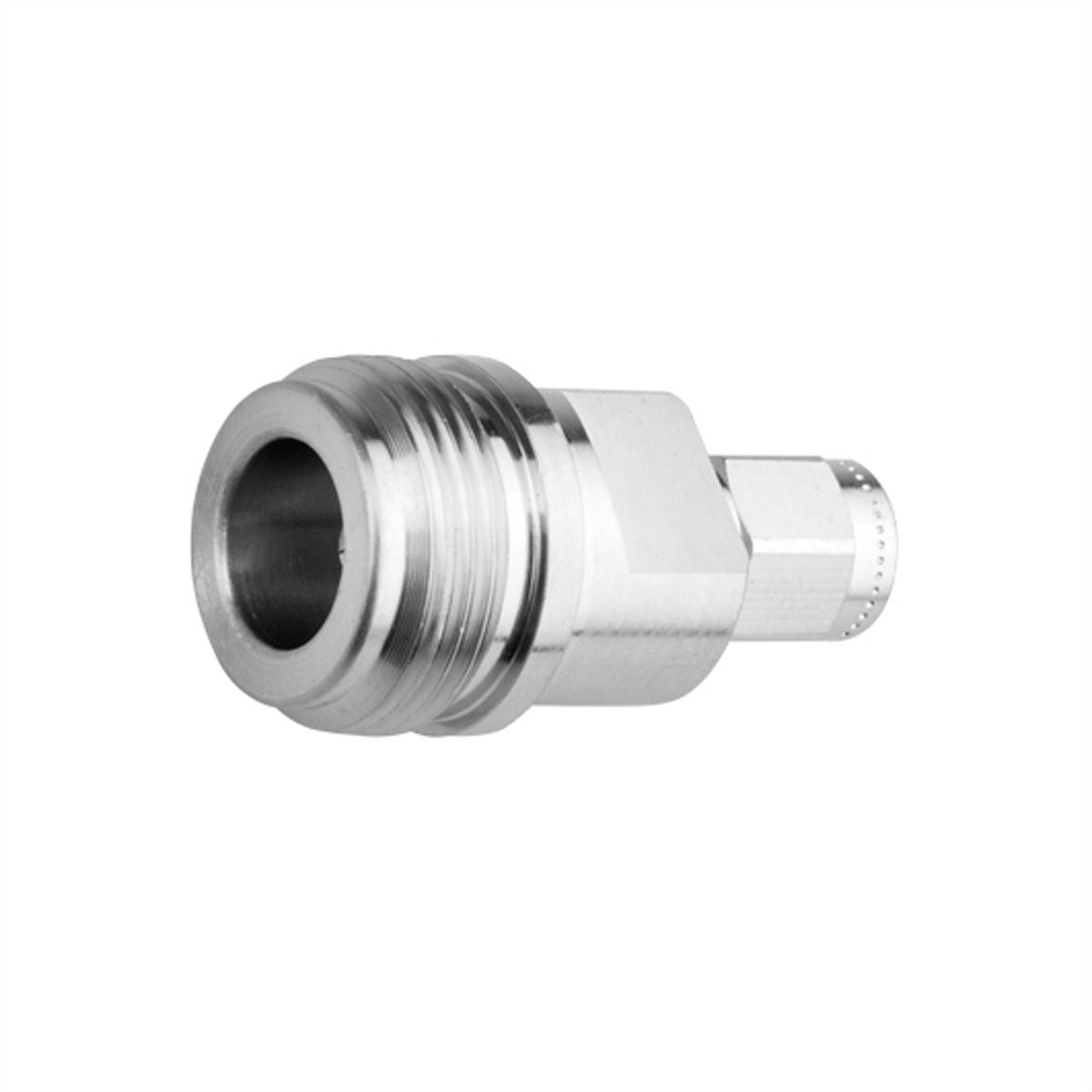

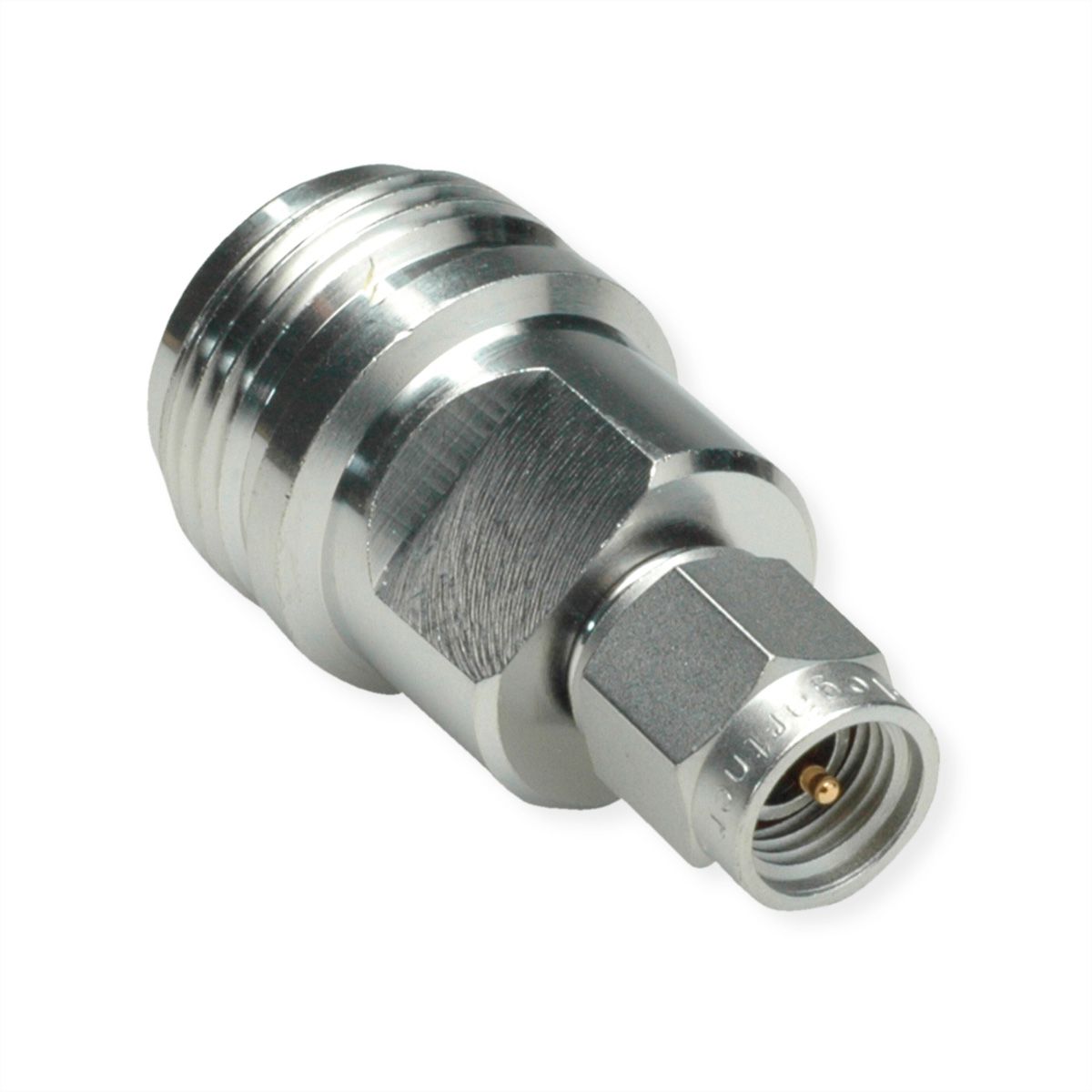

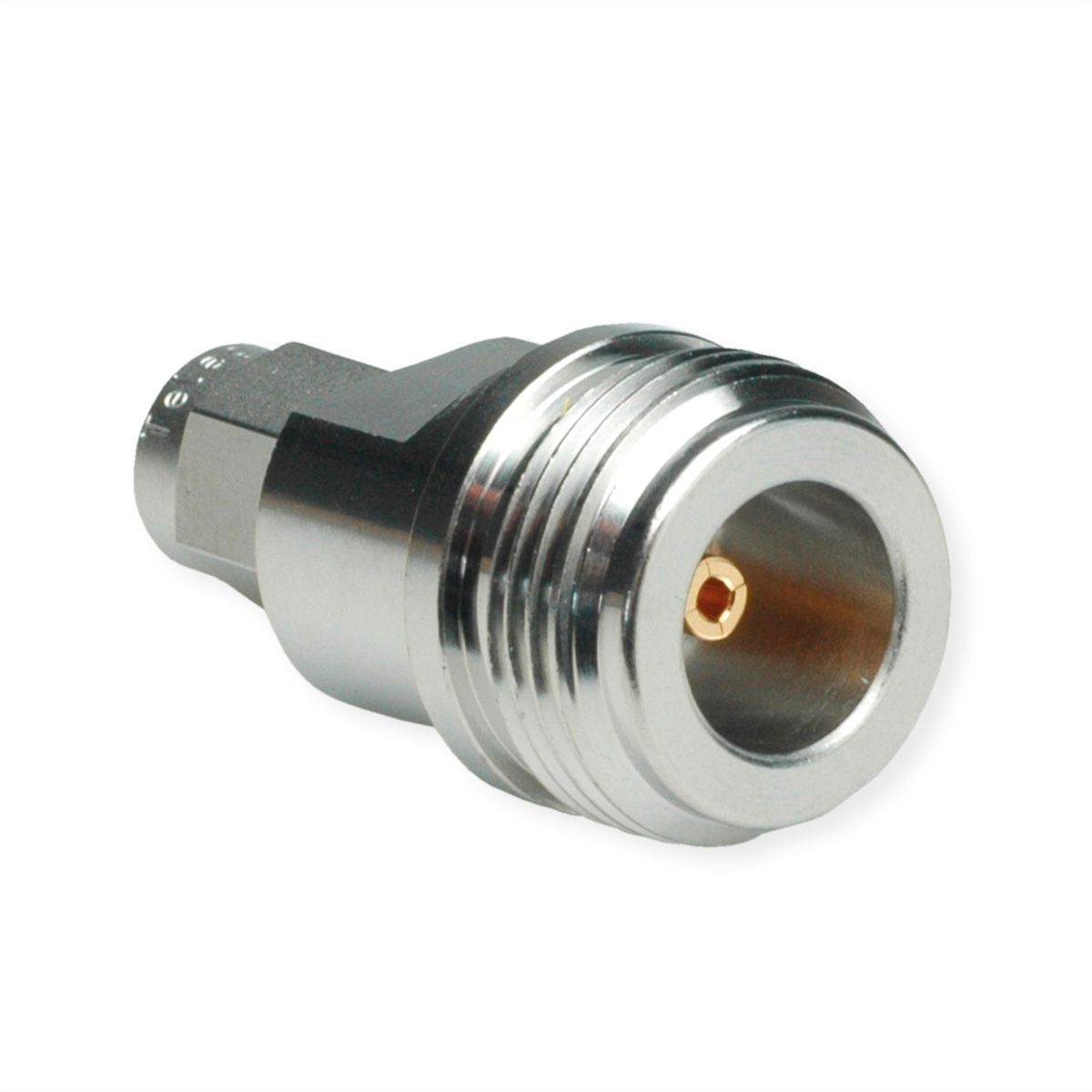

TELEGÄRTNER Adapter N-Buchse / SMA-Stecker

Art. nr. 21170436 Merk / Fabrikant TELEGÄRTNER Fabrikant artikel nr. 100024201 EAN 4018359398910 Gewicht artikel 0,022 kg
TELEGÄRTNER

Meld u aan om onze prijzen te bekijken en bestellingen te kunnen plaatsen. Levering uitsluitend aan industriële, commerciële, ambachtelijke, openbare instellingen, autoriteiten en vergelijkbare organisaties. Geen verkoop aan particulieren!

Inloggen
Op voorraad - leverbaar binnen enkele dagen
Voor 14.00 uur besteld - meestal dezelfde dag verzonden
Download PDF

Beschrijving

Die Serie N umfasst weit verbreitete koaxiale Steckverbindungen mittlerer Baugröße. Sie verfügen über eine Schraubverbindung und sind im Steckgesicht wasserdicht. Der Wellenwiderstand beträgt 50 Ω. Die Steckverbinder der Serie N sind vibrationsfest und werden in der Signal- und Datenübertragung eingesetzt. N-Steckverbinder eignen sich besonders für koaxiale Verbindungen zur Übertragung mittlerer Leistungen bei hohen Frequenzen.

  • Artikelbezeichnung: Adapt str Nf - SMAm (Alte Artikelnummer J01027B0016)
  • Ausführung: N (f) / SMA (m)
  • Max. Frequenz: 11 GHz
  • Rückflussdämpfung: typ.: 1 GHz: -35 dB; 2 GHz: -33 dB; 6 GHz: -28 dB; 18 GHz: -20 dB
  • Anmerkungen: IP68
  • Steckzyklen: ≥ 500
Leistungsmerkmale:
  • Plug-&-Play-Prinzip: Direkt anschließbar und einsatzbereit
  • Geeignet für Innen- und Außenanwendungen
  • Hervorragende Übertragungseigenschaften
  • Geeignet für Mobilfunkanwendungen und DAS (Distributed Antenna Systems)
  • BOS-Funk/TETRA - Behördenfunk/Terrestrial Trunked Radio
  • PMR - Private/Professional Mobile Radio
  • GSM/2G - Global System for Mobile Communications
  • UMTS/3G - Universal Mobile Telecommunications System
  • WLAN - Wireless Local Area Network
  • LTE/4G - Long Term Evolution
  • 5G - New Radio
  • Private/Campus Netzwerke

Specificaties

Producent
TELEGÄRTNER
Product groep
Koaxialstecker
Product type
N auf SMA Adapter
Kleur
zilver
Aantal Poorten
1
Type connector kant 1
N-Steckverbinder
M/F kant 1
Weiblich (Buchse)
Type connector kant 2
SMA-Steckverbinder
M/F kant 2
Männlich (Stecker)
Beschermingsklasse (IP-code)
IP68
Insteek richting
gerade
Frequentiebereik (max.)
11 GHz
Bedrijfstemperatuur min.
-40 °C
Bedrijfstemperatuur max.
85 °C

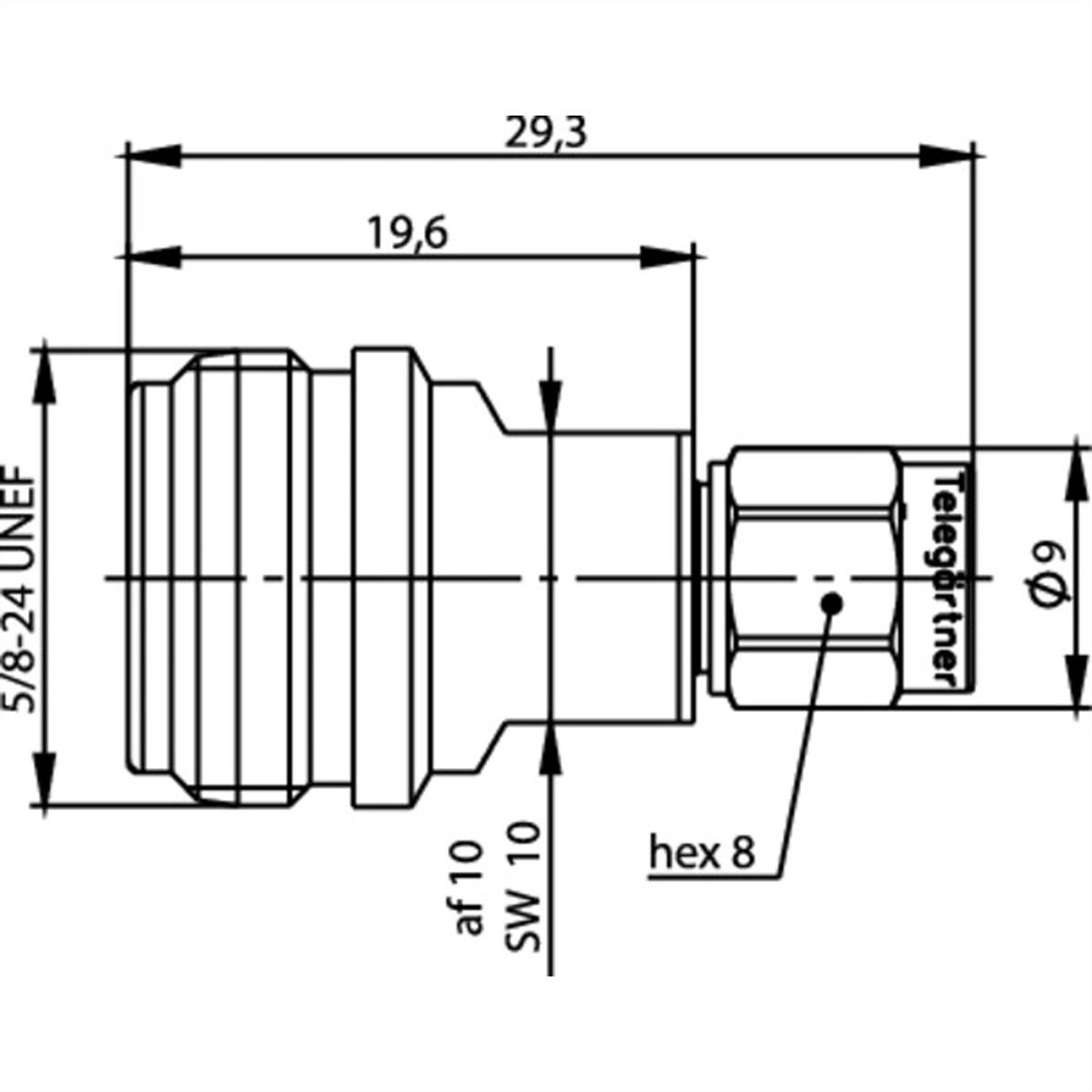

Hoogte
15.9 mm
Breedte
15.9 mm
Diepte
29.3 mm
Gewicht
22.01 g
Hoogte verpakking
10 mm
Breedte verpakking
40 mm
Diepte verpakking
20 mm
Gewicht verpakking
0.022 kg

Downloads

Manufacturer data sheet - English (65,1 KB)

Productveiligheidsverordening

Informatie in overeenstemming met de EU Productveiligheidsverordening, ook bekend als de Product Safety Regulation (GPSR):


Telegärtner Karl Gärtner GmbH
Lerchenstr. 35, 71144 Steinenbronn, Germany
