Beschrijving

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

• Artikelbezeichnung: BNC Load m 0.5W (Alte Artikelnummer J01006A1268)
• Wellenwiderstand 50 Ω
• Ausführung: m
• Anmerkungen: 0.5 W; 100 MHz; ≥ 20 dB, 1%

Elektrische Eigenschaften:

• Durchgangswiderstand Innenleiter ≤ 20 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1.5 kVeff/50 Hz
• Wellenwiderstand 50 Ω/(75 Ω)
• Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
• Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
• Betriebsspannung ≤ 500 Veff/50 Hz
• Frequenzbereich bis 4 GHz

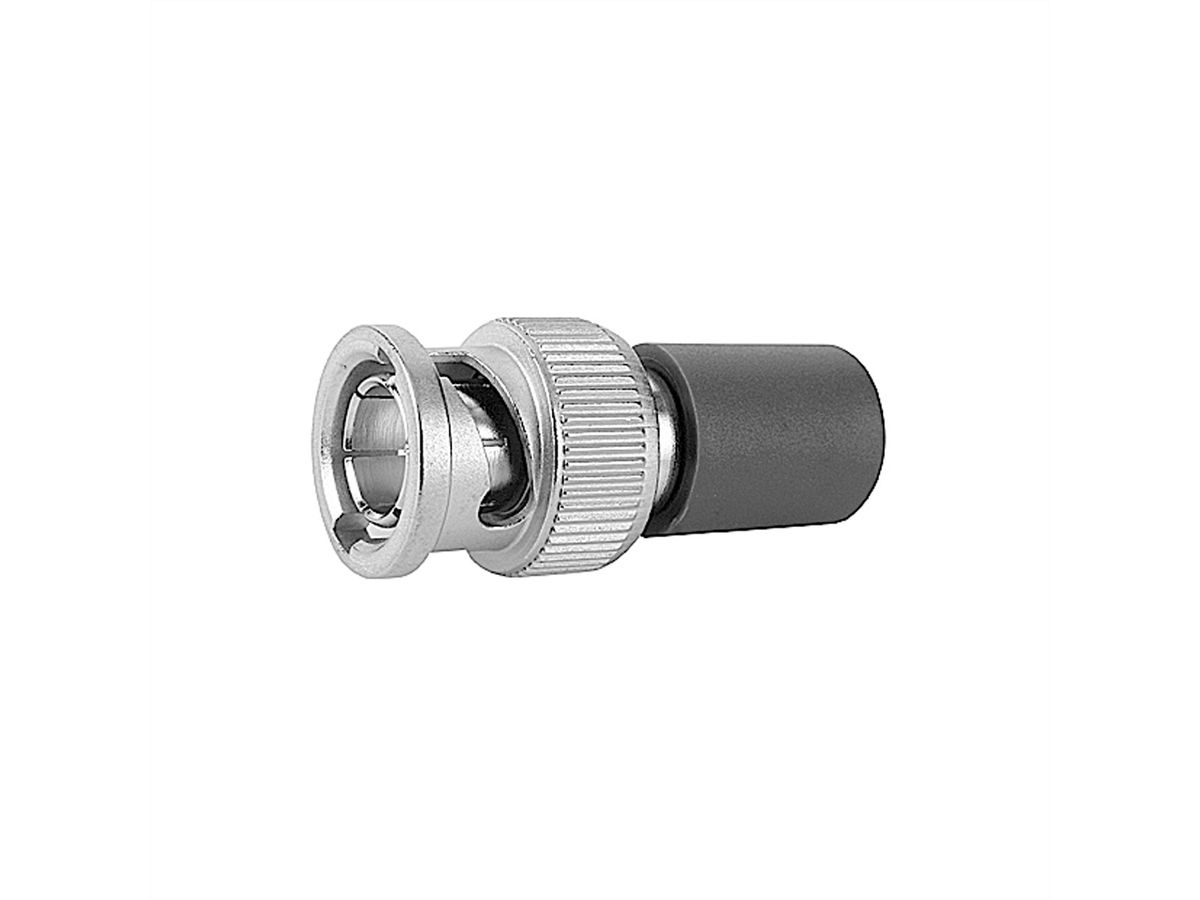

Opmerking: foto soortgelijke

Specificaties

Producent	TELEGÄRTNER
Product groep	Koaxialstecker
Product type	BNC-Abschlusswiderstand
Kleur	zilver
Aantal Poorten	1
Type connector kant 1	BNC-Steckverbinder
M/F kant 1	Männlich (Stecker)
Beschermingsklasse (IP-code)	IP54
Insteek richting	gerade
Hoogte verpakking	30 mm
Breedte verpakking	90 mm
Diepte verpakking	120 mm
Gewicht verpakking	0.051 kg

Downloads

Manufacturer data sheet - English (445,4 KB)

Download
