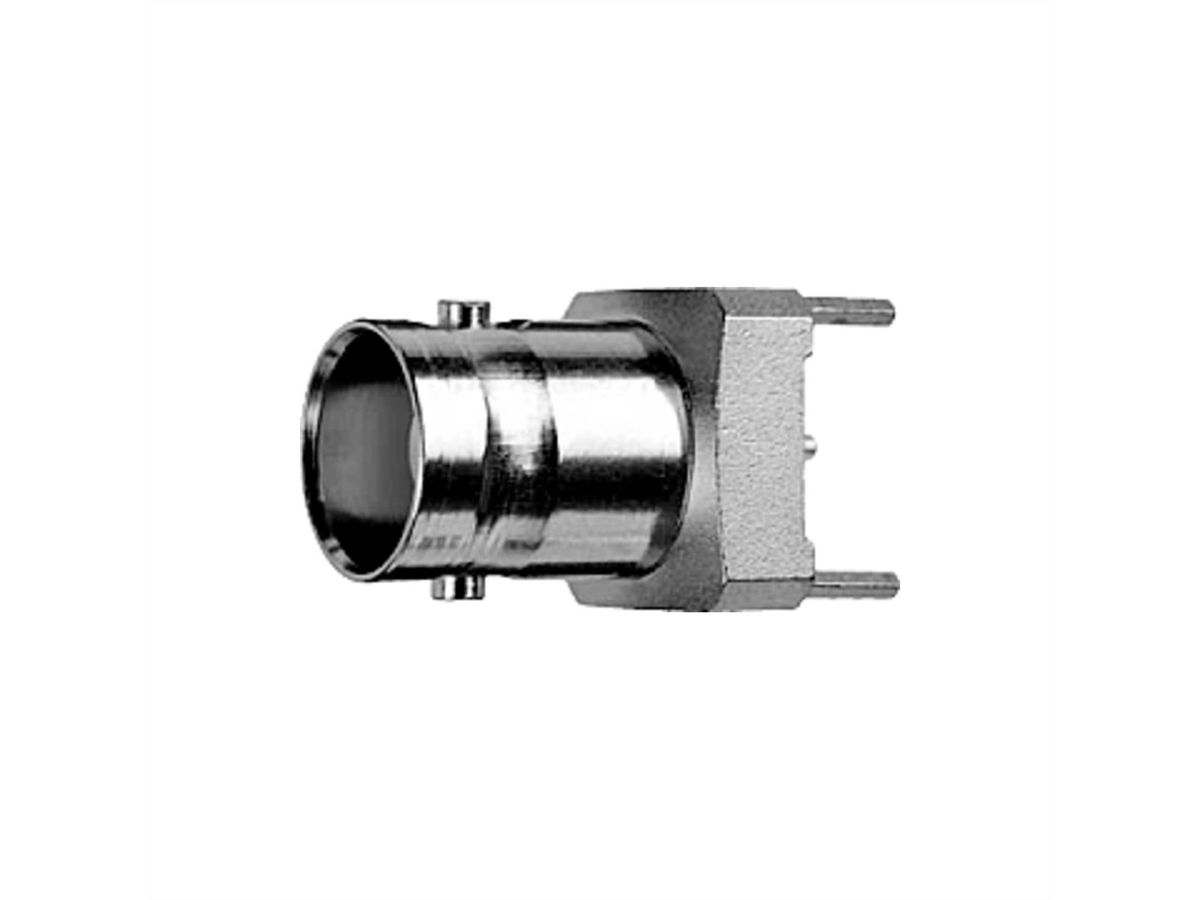

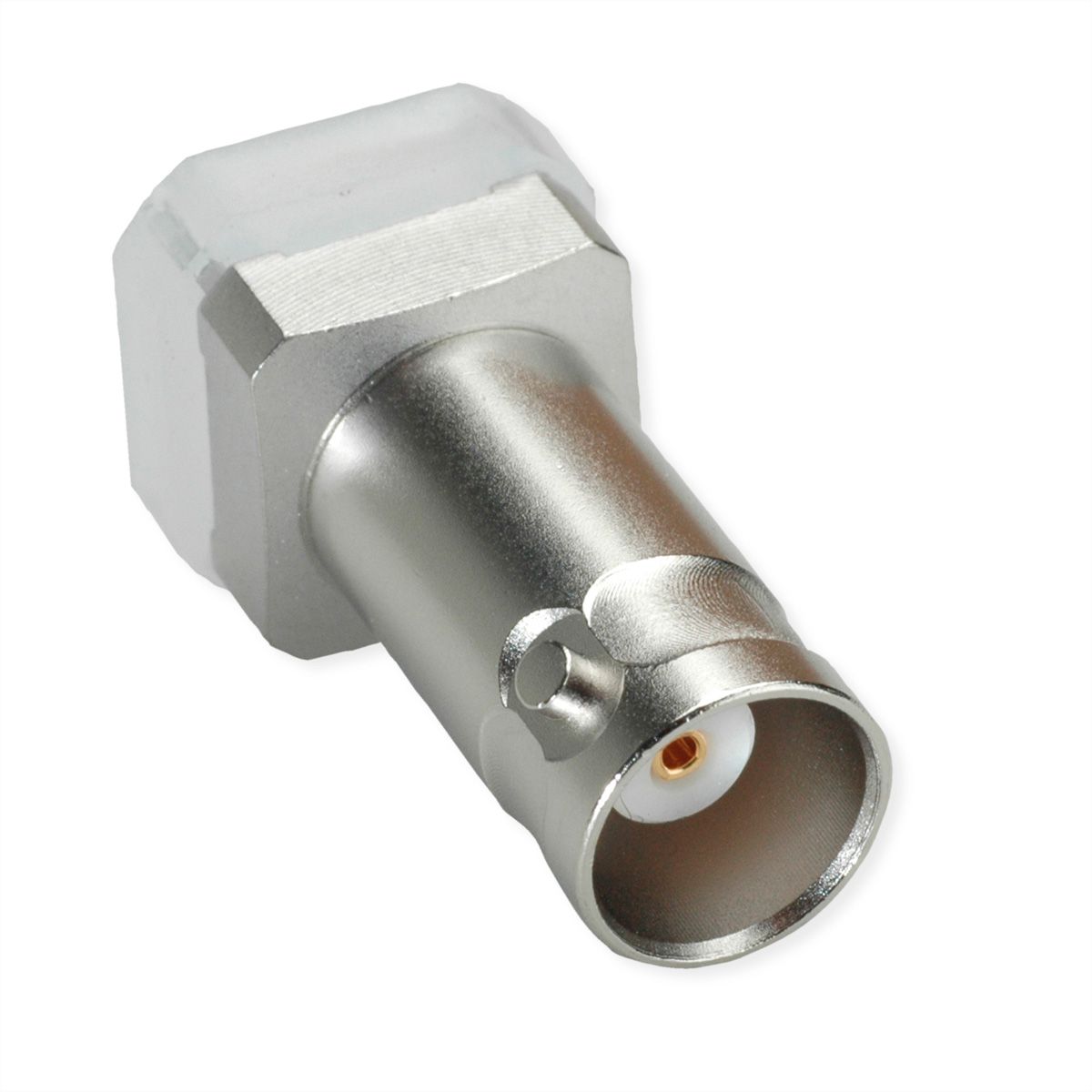

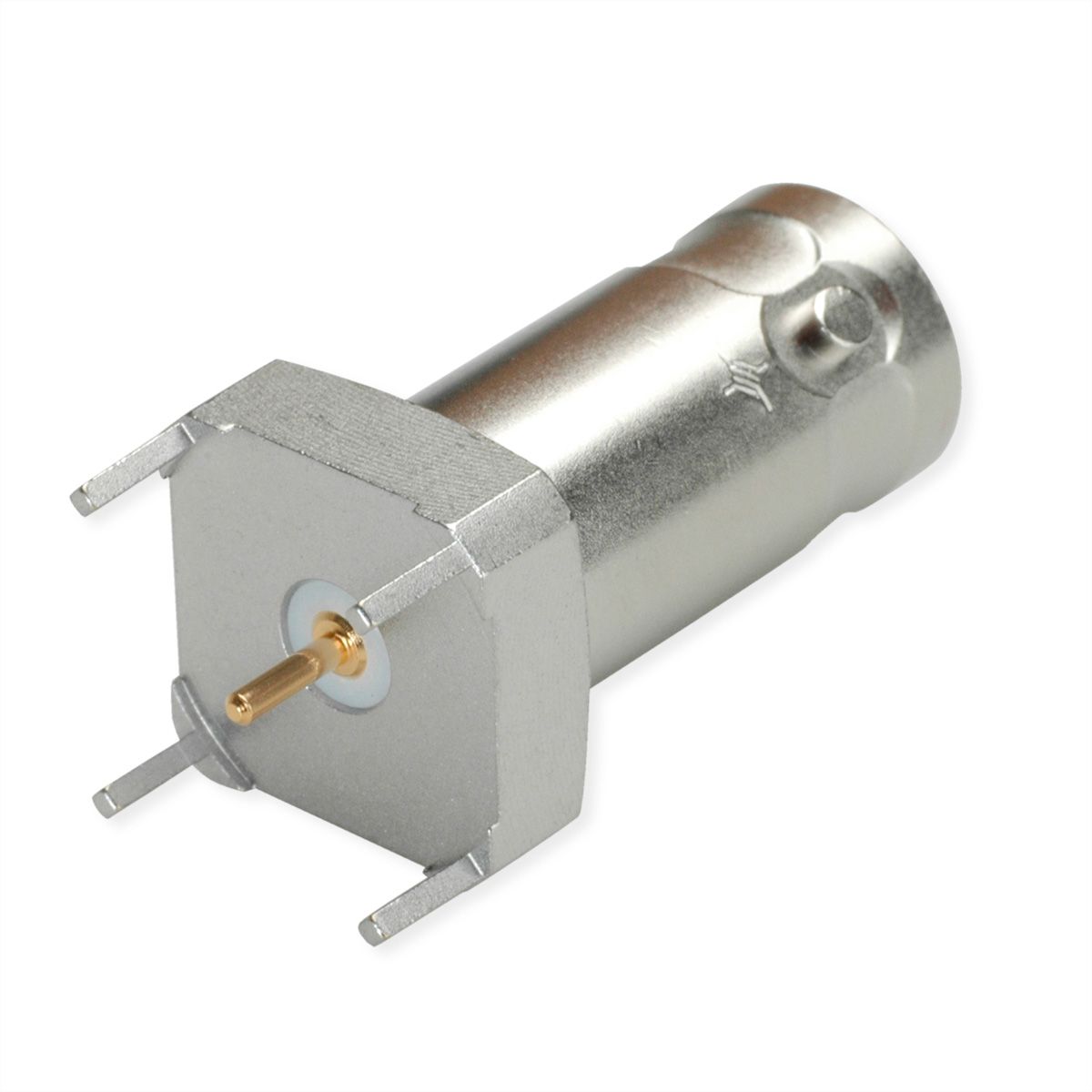

TELEGÄRTNER BNC-Buchse für gedruckte Schaltungen

Art. nr. 21170446 Merk / Fabrikant TELEGÄRTNER Fabrikant artikel nr. 100023417 EAN 4018359103255 Gewicht artikel 0,051 kg
TELEGÄRTNER

Meld u aan om onze prijzen te bekijken en bestellingen te kunnen plaatsen. Levering uitsluitend aan industriële, commerciële, ambachtelijke, openbare instellingen, autoriteiten en vergelijkbare organisaties. Geen verkoop aan particulieren!

Inloggen
Beschikbaar ca. 17-8-2026
Download PDF

Beschrijving

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

  • Artikelbezeichnung: BNC Jck str sd/sd PCB Z50 (Alte Artikelnummer J01001A1945)
  • Wellenwiderstand: 50 Ω
  • Einbaumaß: Z006

Specificaties

Producent
TELEGÄRTNER
Product groep
Koaxialstecker
Product type
BNC-LTP-Buchse
Kleur
zilver
Aantal Poorten
1
Type connector kant 1
BNC-Steckverbinder
M/F kant 1
Weiblich (Buchse)
Type connector kant 2
Lötanschluss
Beschermingsklasse (IP-code)
IP54
Insteek richting
gerade
Karakteristieke impedantie
50 Ohm
Frequentiebereik (max.)
4 GHz

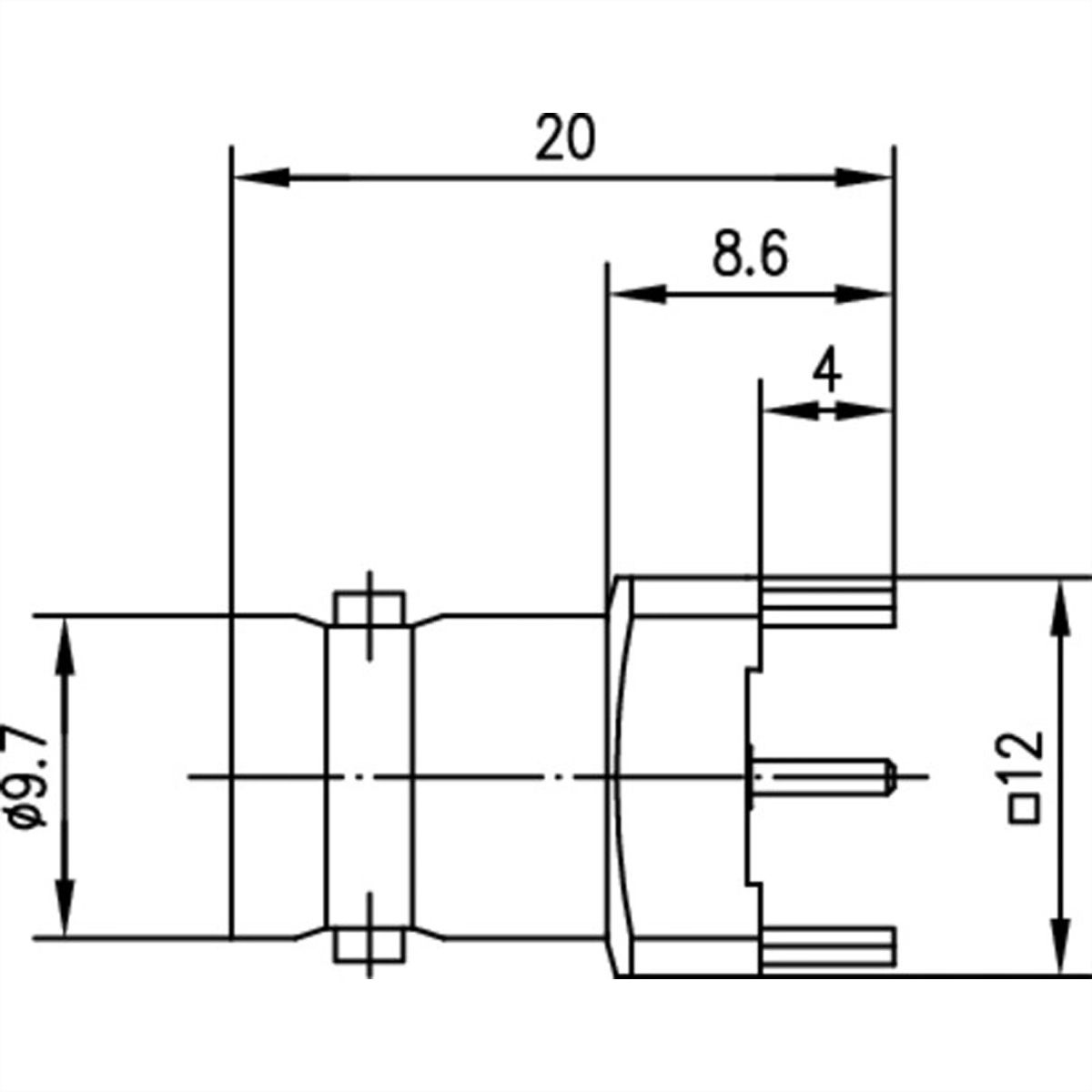

Hoogte
12 mm
Breedte
12 mm
Diepte
26.5 mm
Gewicht
9 g
Hoogte verpakking
30 mm
Breedte verpakking
80 mm
Diepte verpakking
130 mm
Gewicht verpakking
0.051 kg
