Beschrijving

Deze connectoren voldoen aan de vereisten voor dwarse afdichting van IP 54 in de contrastekker tussen stekker en contrastekker.

- Materiaal: Veercontactdelen CuBe2; CuPb1.15Ni1
- Materiaal: Buitengeleider CuZn39Pb3
- Materiaal: Overige metalen onderdelen CuZn39Pb3
- Materiaal: Isolerende delen PTFE; PE
- Materiaal: Afdichtingen silicone
- Oppervlak: binnengeleider Cu1Ni2Au0,8
- Oppervlak: Buitengeleider Cu2Ni5 (nikkel); Ag2CuSnZn0,5 (optargen)
- Oppervlak: overige metalen onderdelen Cu2Ni5
- Levensduur (connectoren) ≥ 500
- Types met PTFE-isolatie 40/155/21
- Types met PE-isolatie 40/75/21

- Contactweerstand binnenste geleider ≤ 20 mΩ
- Contactweerstand buitenste geleider ≤ 5 mΩ
- Isolatieweerstand ≥ 5 GΩ
- Diëlektrische sterkte 1,5 kVrms/50 Hz
- Karakteristieke impedantie 50 Ω/(75 Ω)
- Rendementsverlies: Rechte versie ≥ 20 dB/3 GHz (50 Ω types)
- Terugkeerverlies: Haakse versie ≥ 17,7 dB / 3 GHz (50 Ω types)
- Bedrijfsspanning ≤ 500 Vrms/50 Hz
- Frequentiebereik tot 4 GHz

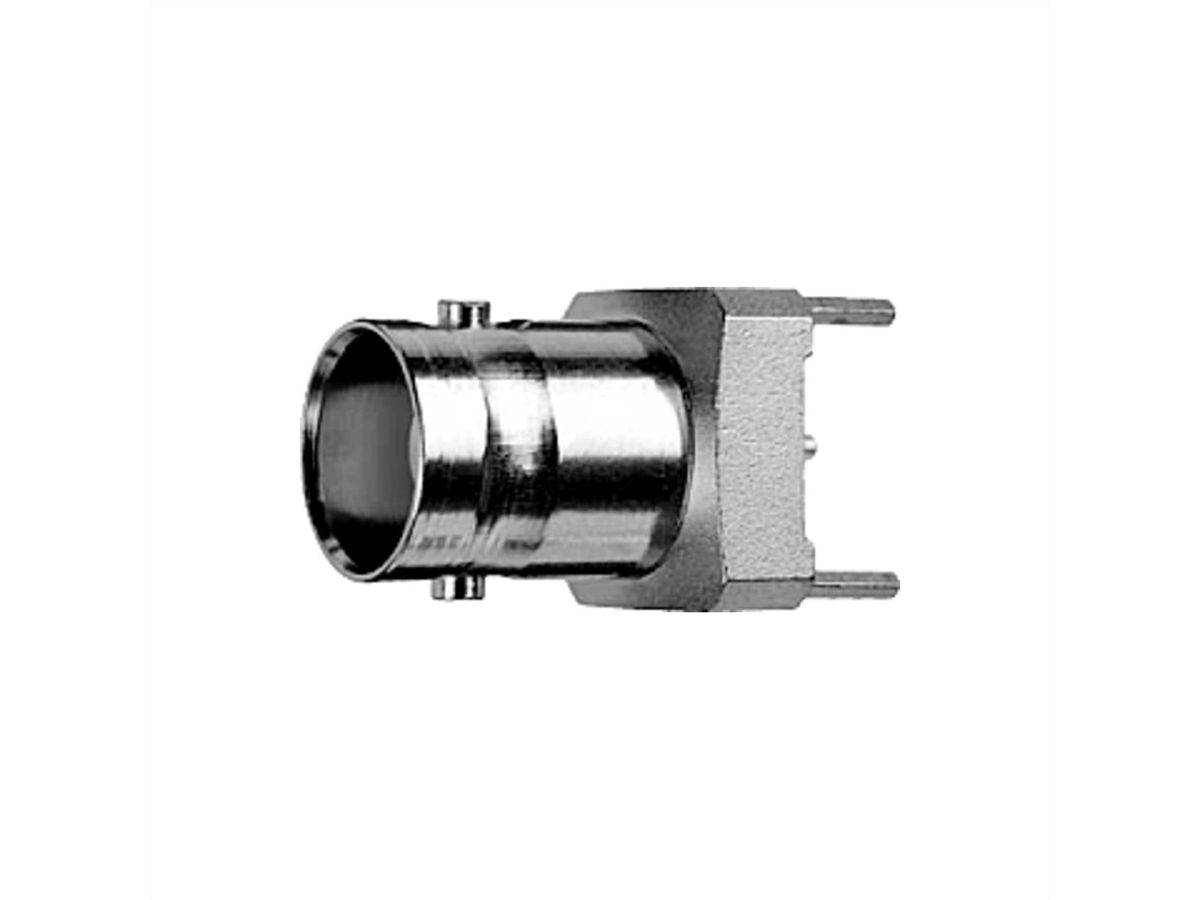

Opmerking: foto soortgelijke

Specificaties

Producent	TELEGÄRTNER
Produkt groep	kabel-connectoren
Produkt type	Coaxconnectoren
Kleur	zilver
Aantal Poorten	1
Insteek richting	recht
Hoogte verpakking	30 mm
Breedte verpakking	90 mm
Diepte verpakking	140 mm
Gewicht verpakking	0.036 kg

Downloads

Manufacturer data sheet - English (40,9 KB)

Download
