Beschrijving

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt.

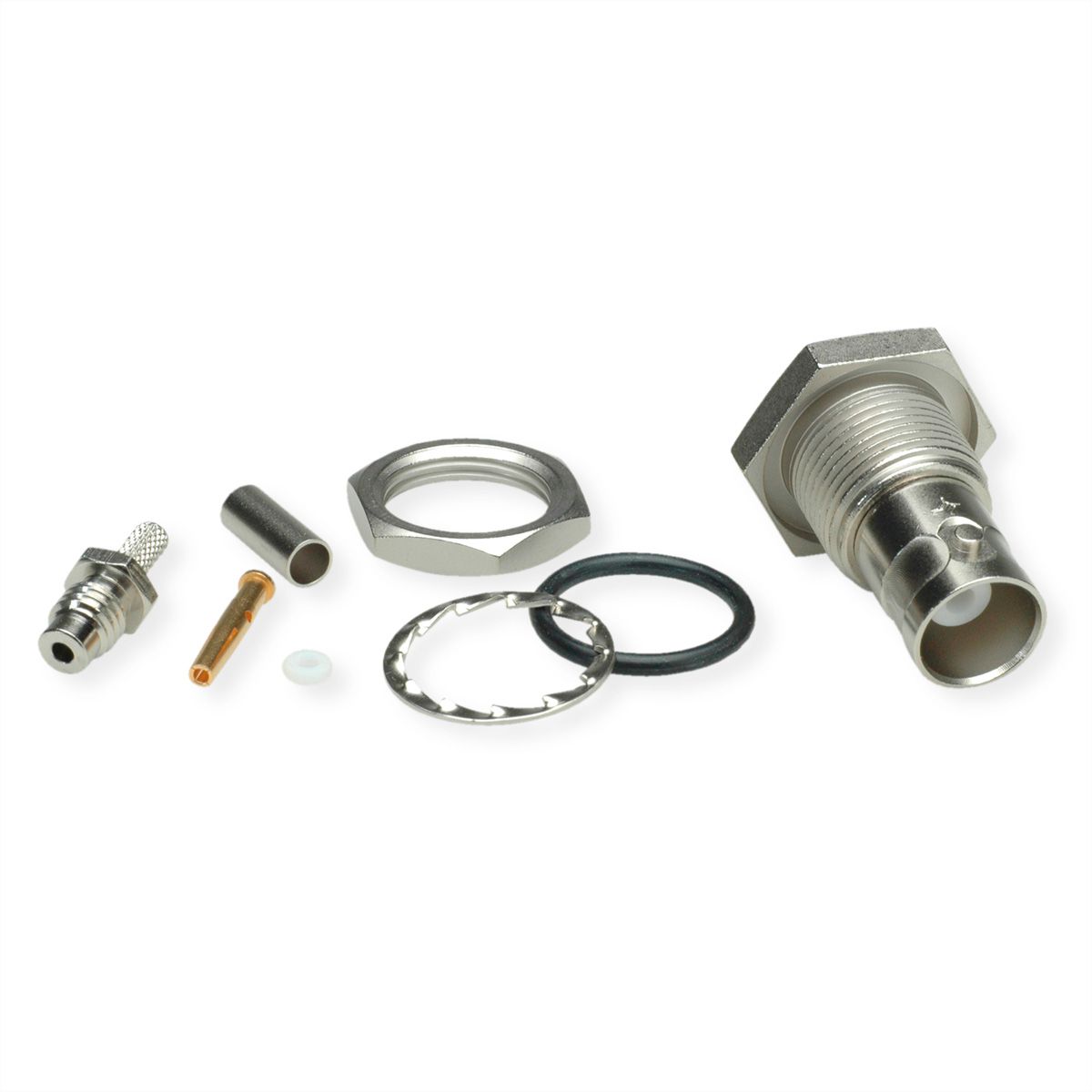

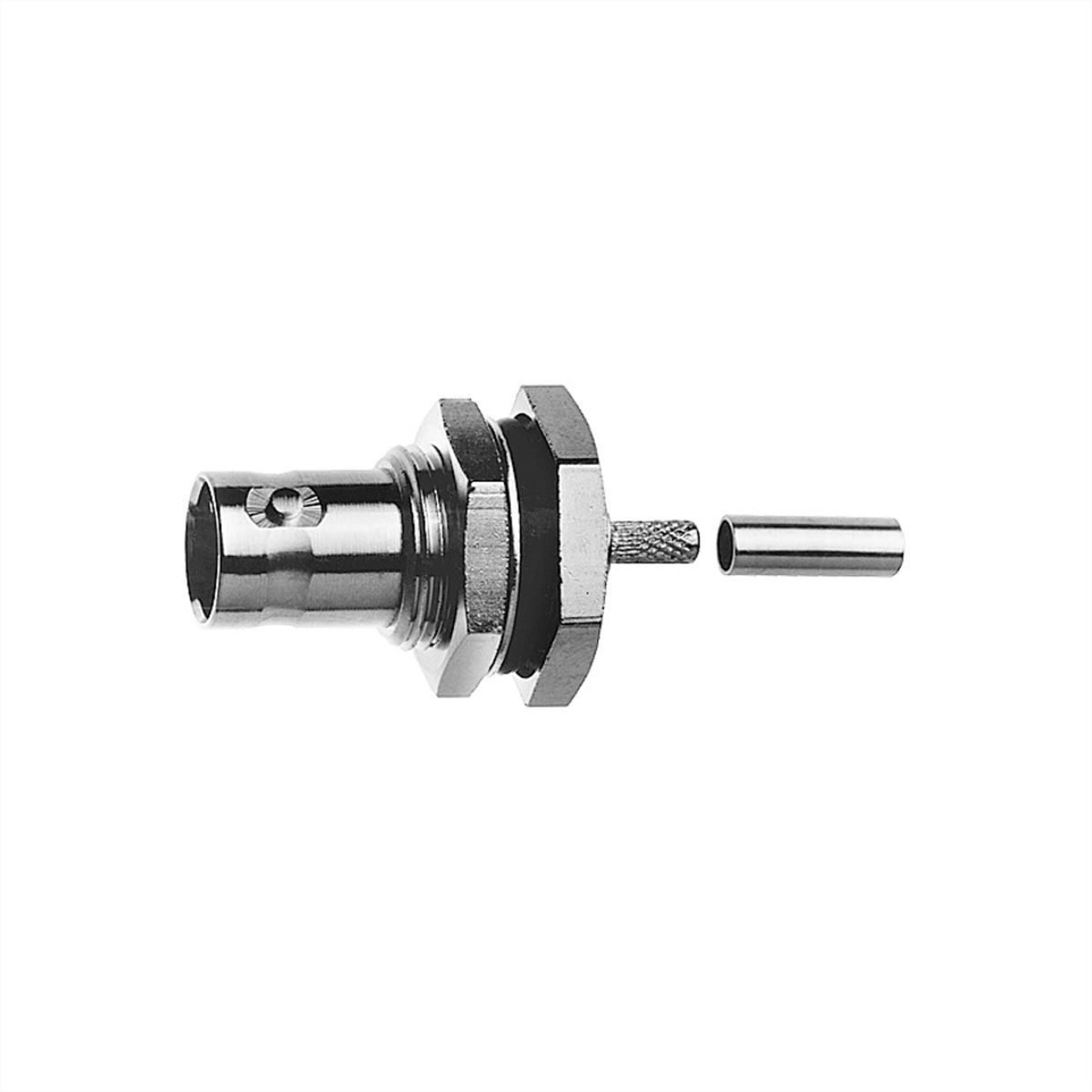

• Artikelbezeichnung: BNC Jck str Bkhd cr/cr G7 Z50 (Alte Artikelnummer J01001C0028)
• Wellenwiderstand: 50 Ohm
• Kabelgruppe; Kabel: G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF)
• Anmerkungen: crimp/crimp

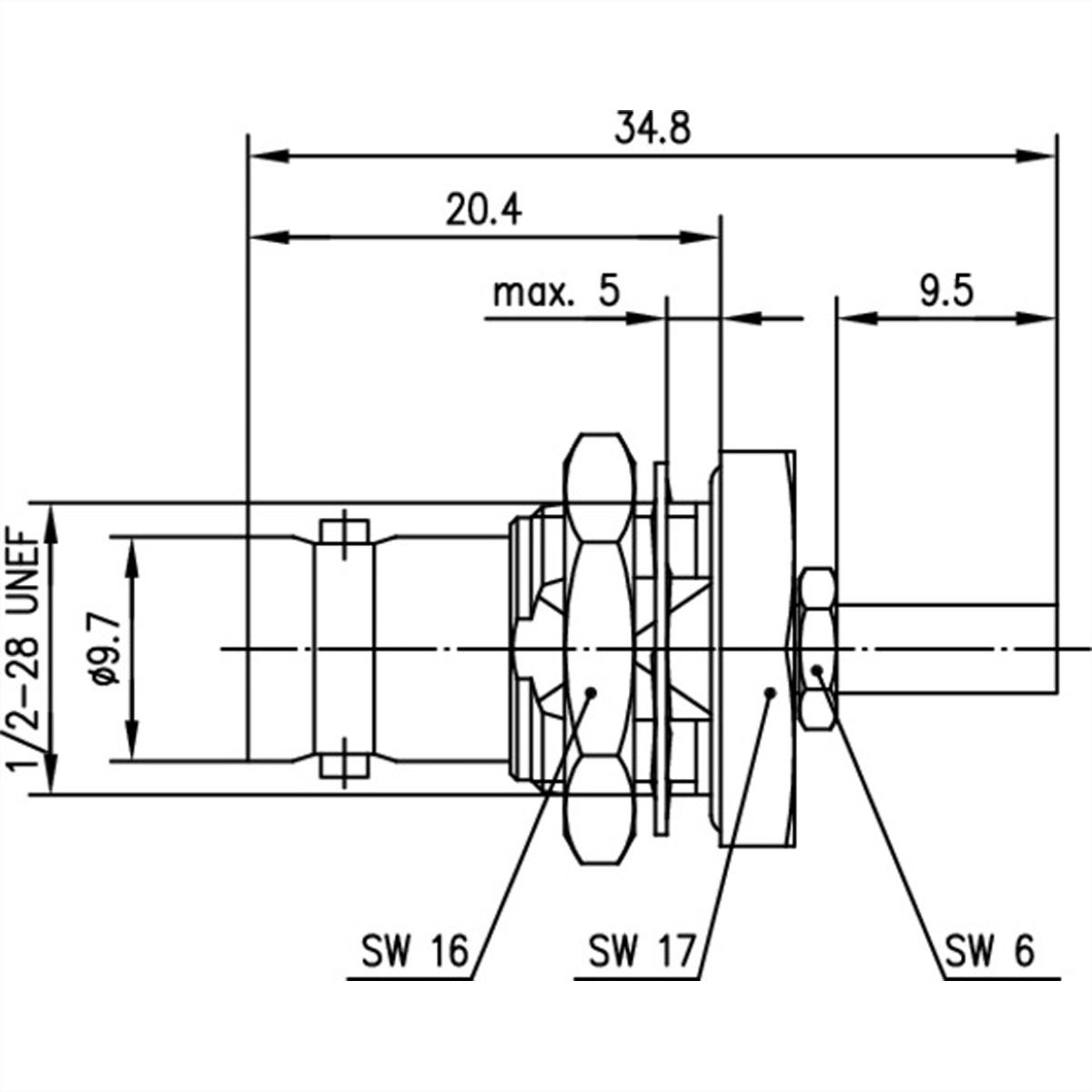

• Einbaumaß: Z004
• Montage: A2903

- Contactweerstand binnenste geleider ≤ 20 mΩ
- Contactweerstand buitenste geleider ≤ 5 mΩ
- Isolatieweerstand ≥ 5 GΩ
- Diëlektrische sterkte 1,5 kVrms/50 Hz
- Karakteristieke impedantie 50 Ω/(75 Ω)
- Rendementsverlies: Rechte versie ≥ 20 dB/3 GHz (50 Ω types)
- Terugkeerverlies: Haakse versie ≥ 17,7 dB / 3 GHz (50 Ω types)
- Bedrijfsspanning ≤ 500 Vrms/50 Hz
- Frequentiebereik tot 4 GHz

Specificaties

Producent	TELEGÄRTNER
Product groep	Koaxialstecker
Product type	BNC-Kabeleinbaubuchse Crimp
Kleur	zilver
Aantal Poorten	1
Type connector kant 1	BNC-Steckverbinder
M/F kant 1	Weiblich (Buchse)
Beschermingsklasse (IP-code)	IP54
Insteek richting	gerade
Hoogte verpakking	20 mm
Breedte verpakking	100 mm
Diepte verpakking	120 mm
Gewicht verpakking	0.02 kg

Downloads

Manufacturer data sheet - English (43,4 KB)

Download
