Beschrijving

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt.

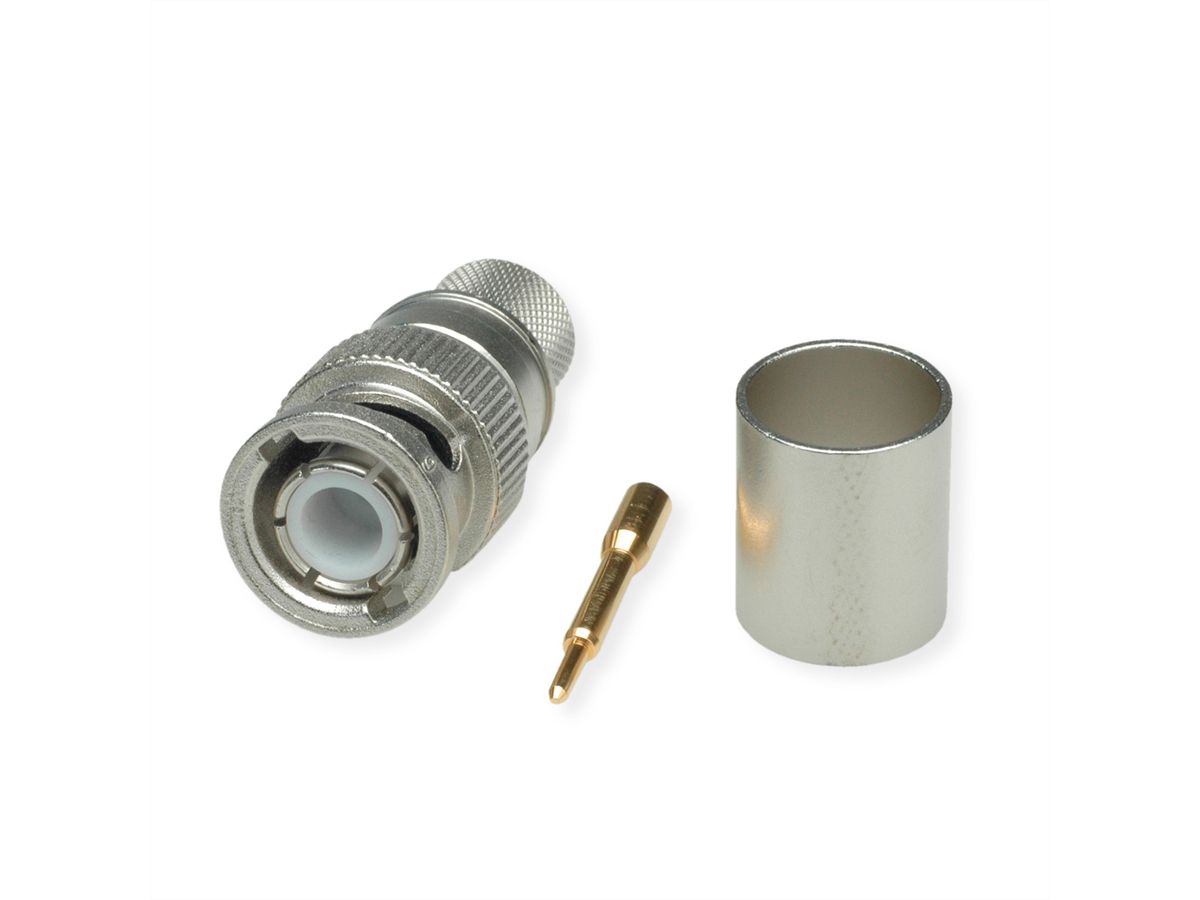

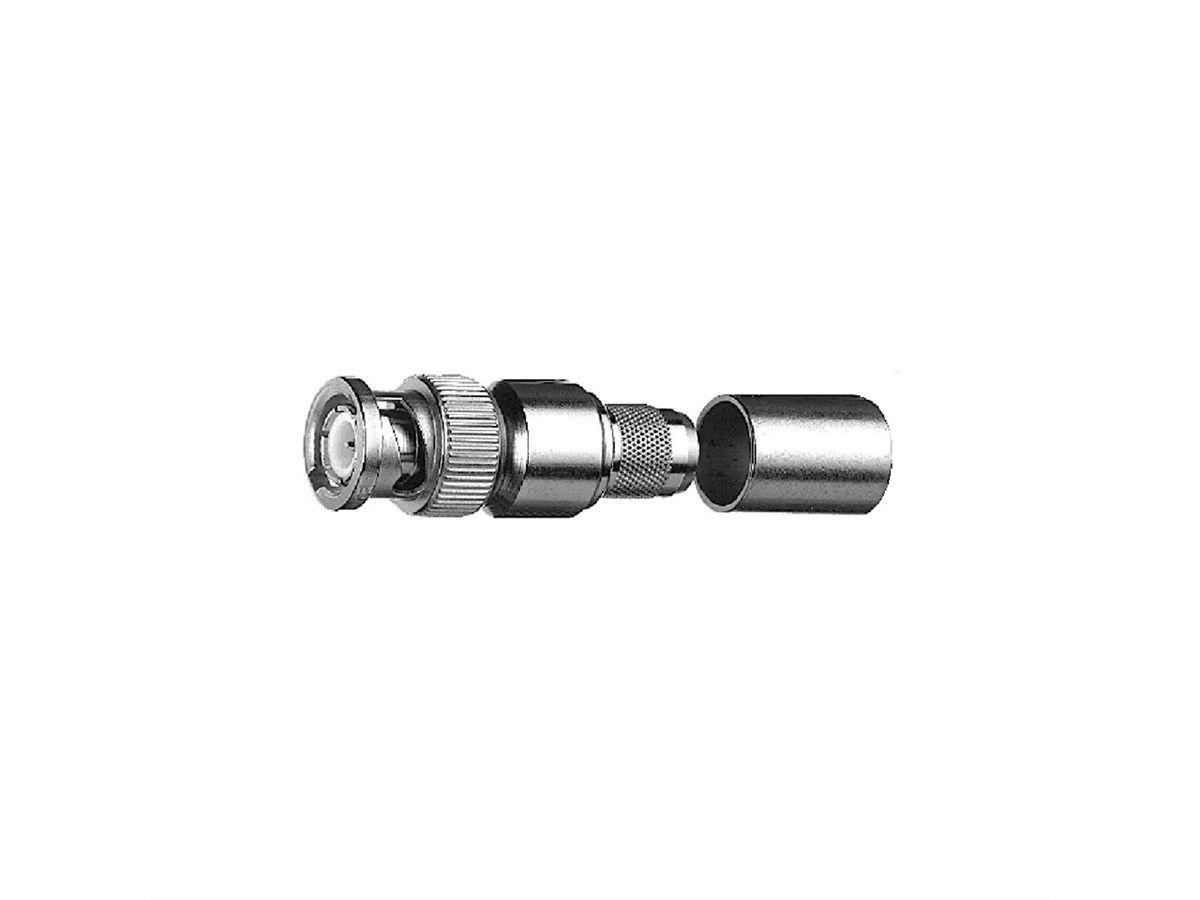

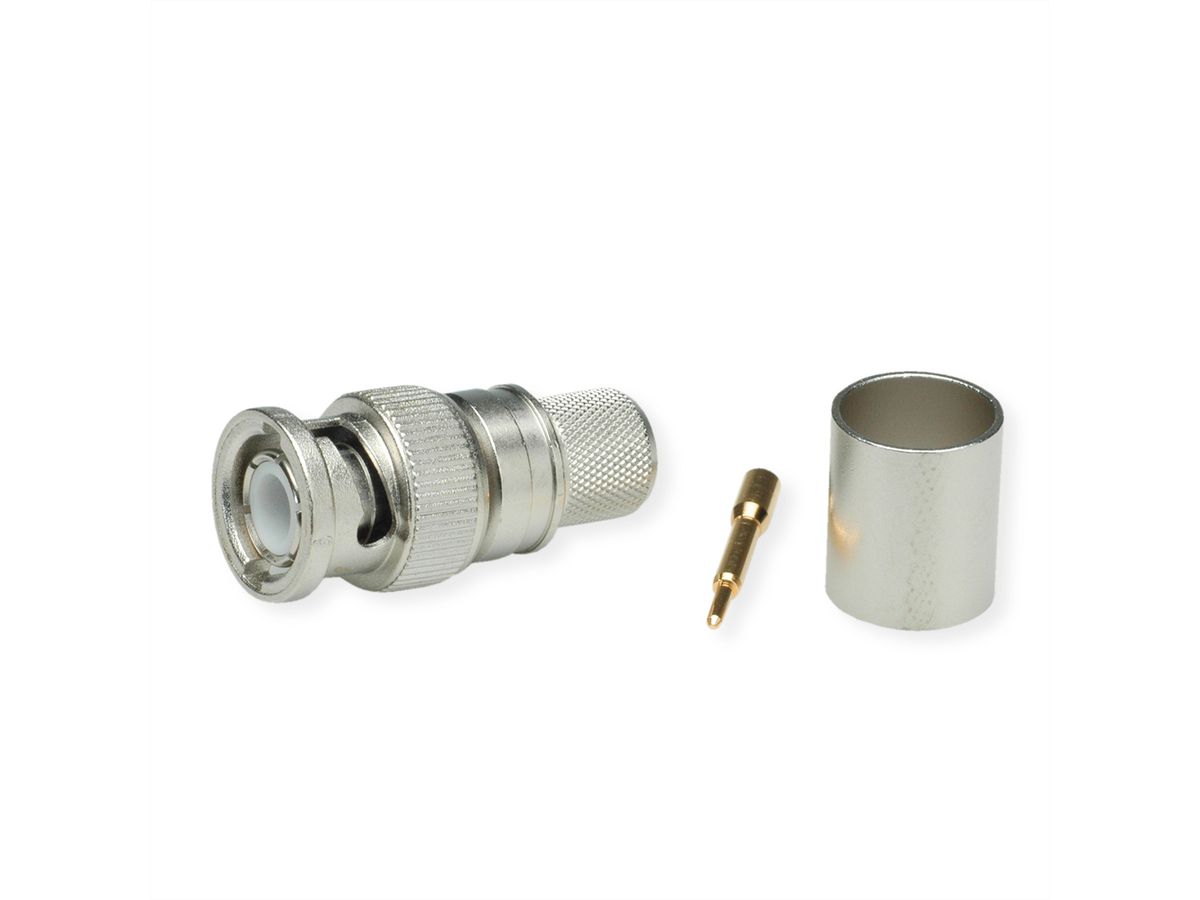

• Artikelbezeichnung: BNC Plg str cr/cr RG-213/U Prof Z50 (Alte Artikelnummer J01000A0059)
• Wellenwiderstand: 50 Ohm
• Ohne Kabelgruppe: RG-213/U
• Kabelgruppe; Kabel: RG-213/U, RG-213/U
• Anmerkungen: crimp/crimp; Professional
• Montage: A3312

- Contactweerstand binnenste geleider ≤ 20 mΩ
- Contactweerstand buitenste geleider ≤ 5 mΩ
- Isolatieweerstand ≥ 5 GΩ
- Diëlektrische sterkte 1,5 kVrms/50 Hz
- Karakteristieke impedantie 50 Ω/(75 Ω)
- Rendementsverlies: Rechte versie ≥ 20 dB/3 GHz (50 Ω types)
- Terugkeerverlies: Haakse versie ≥ 17,7 dB / 3 GHz (50 Ω types)
- Bedrijfsspanning ≤ 500 Vrms/50 Hz
- Frequentiebereik tot 4 GHz

Specificaties

Producent	TELEGÄRTNER
Product groep	Koaxialstecker
Product type	BNC-Kabelstecker Crimp
Kleur	zilver
Aantal Poorten	1
Type connector kant 1	BNC-Steckverbinder
M/F kant 1	Männlich (Stecker)
Type connector kant 2	Crimpanschluss
Beschermingsklasse (IP-code)	IP54
Insteek richting	gerade
Karakteristieke impedantie	50 Ohm
Frequentiebereik (max.)	4 GHz

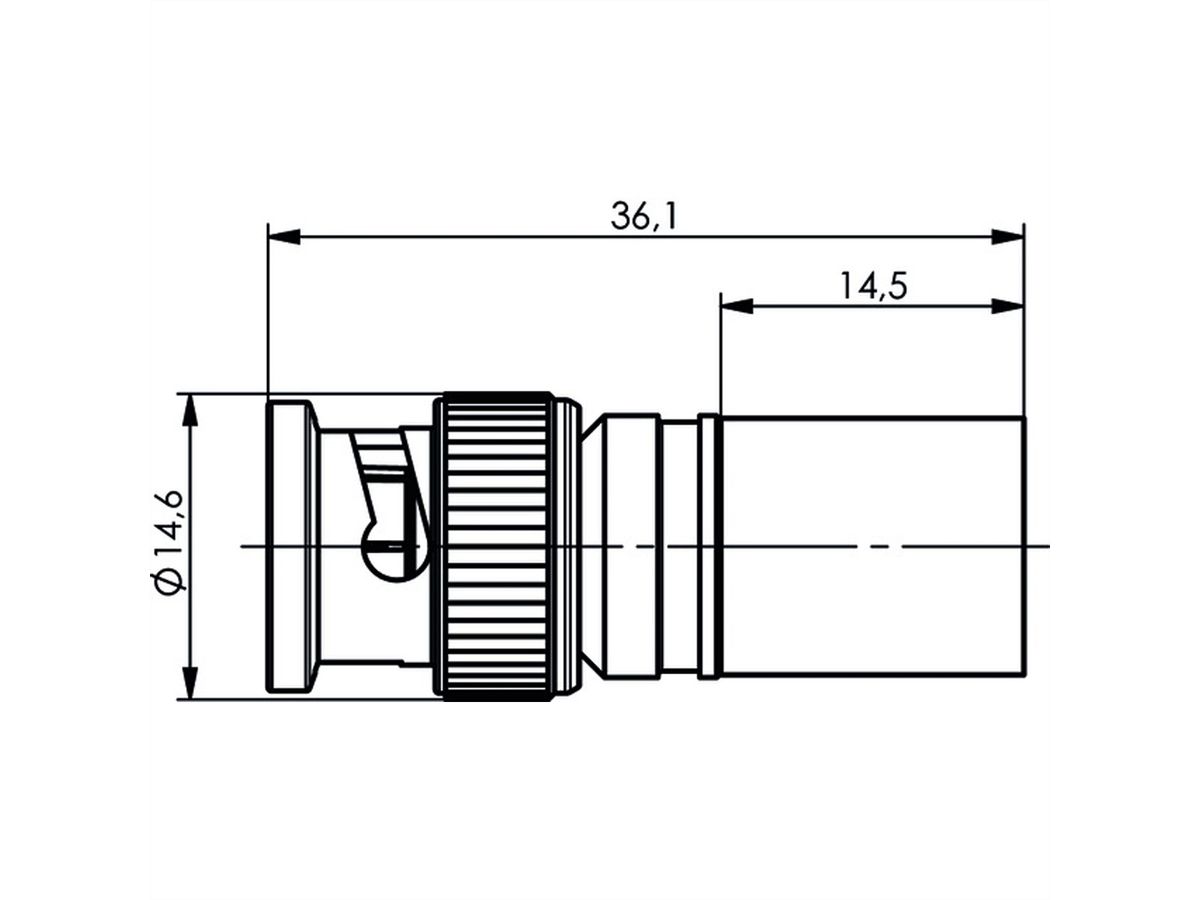

Hoogte	14.6 mm
Breedte	14.6 mm
Diepte	36.1 mm
Gewicht	17.95 g
Hoogte verpakking	40 mm
Breedte verpakking	100 mm
Diepte verpakking	130 mm
Gewicht verpakking	0.018 kg

Downloads

Manufacturer data sheet - English (58,4 KB)

Download

De producten van het merk TELEGÄRTNER staan ​​voor professionele aansluittechniek.

Meer over TELEGÄRTNER
