Beschrijving

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

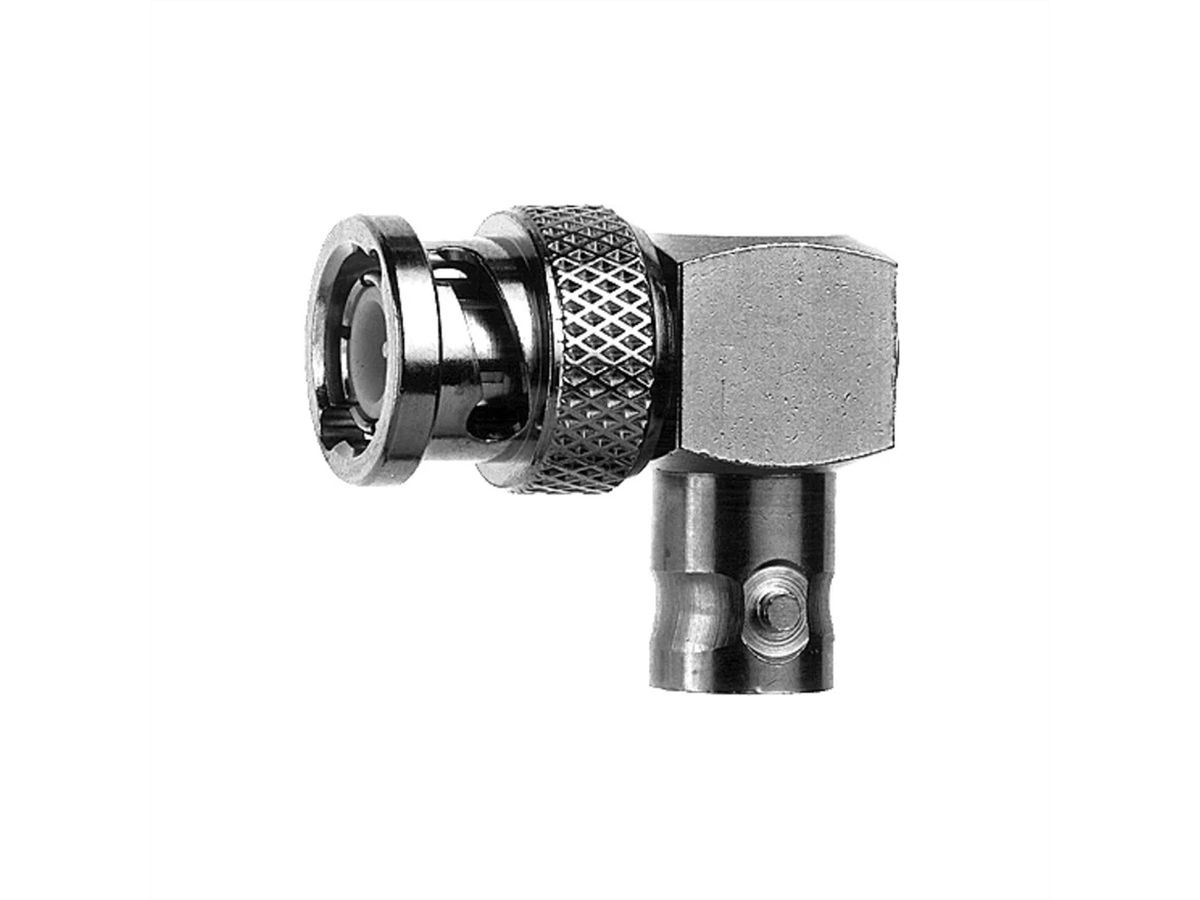

• Artikelbezeichnung: BNC Adapt 90 m-f Z50 (Alte Artikelnummer J01004A0617)
• Wellenwiderstand: 50 Ω
• Ausführung: m-f
• MIL-Std.: UG-306/U

Elektrische Eigenschaften:

• Durchgangswiderstand Innenleiter ≤ 20 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1.5 kVeff/50 Hz
• Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
• Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
• Betriebsspannung ≤ 500 Veff/50 Hz
• Frequenzbereich bis 4 GHz

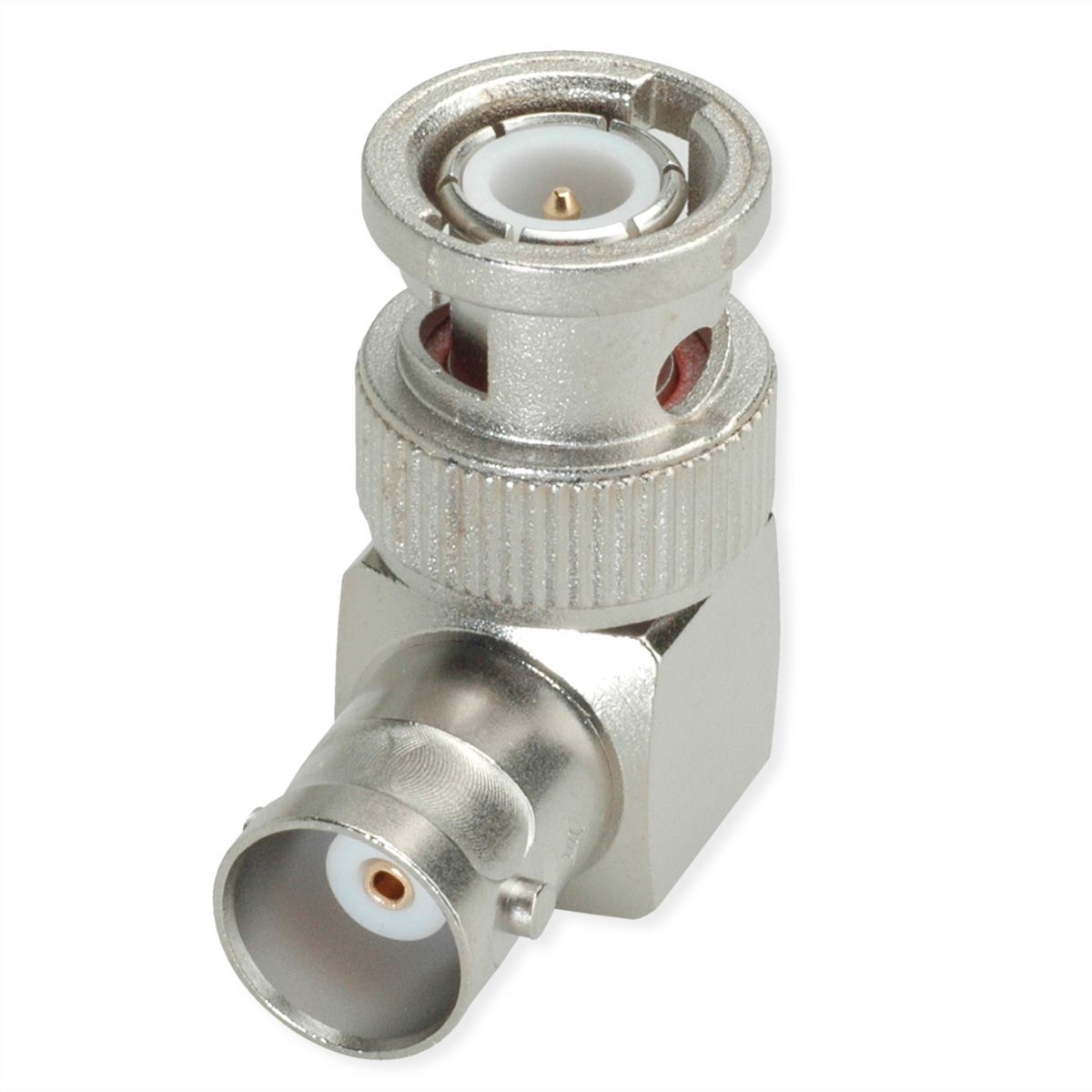

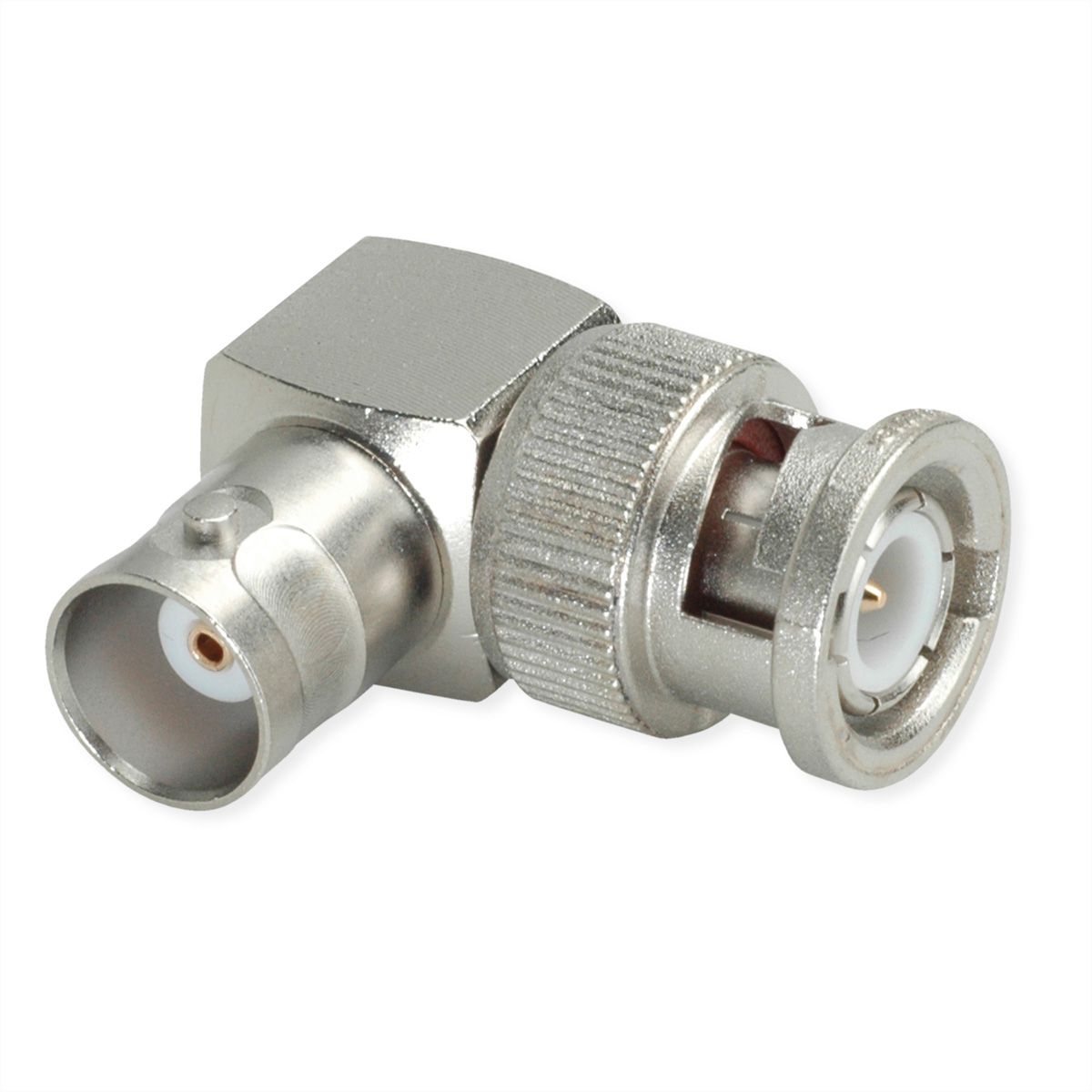

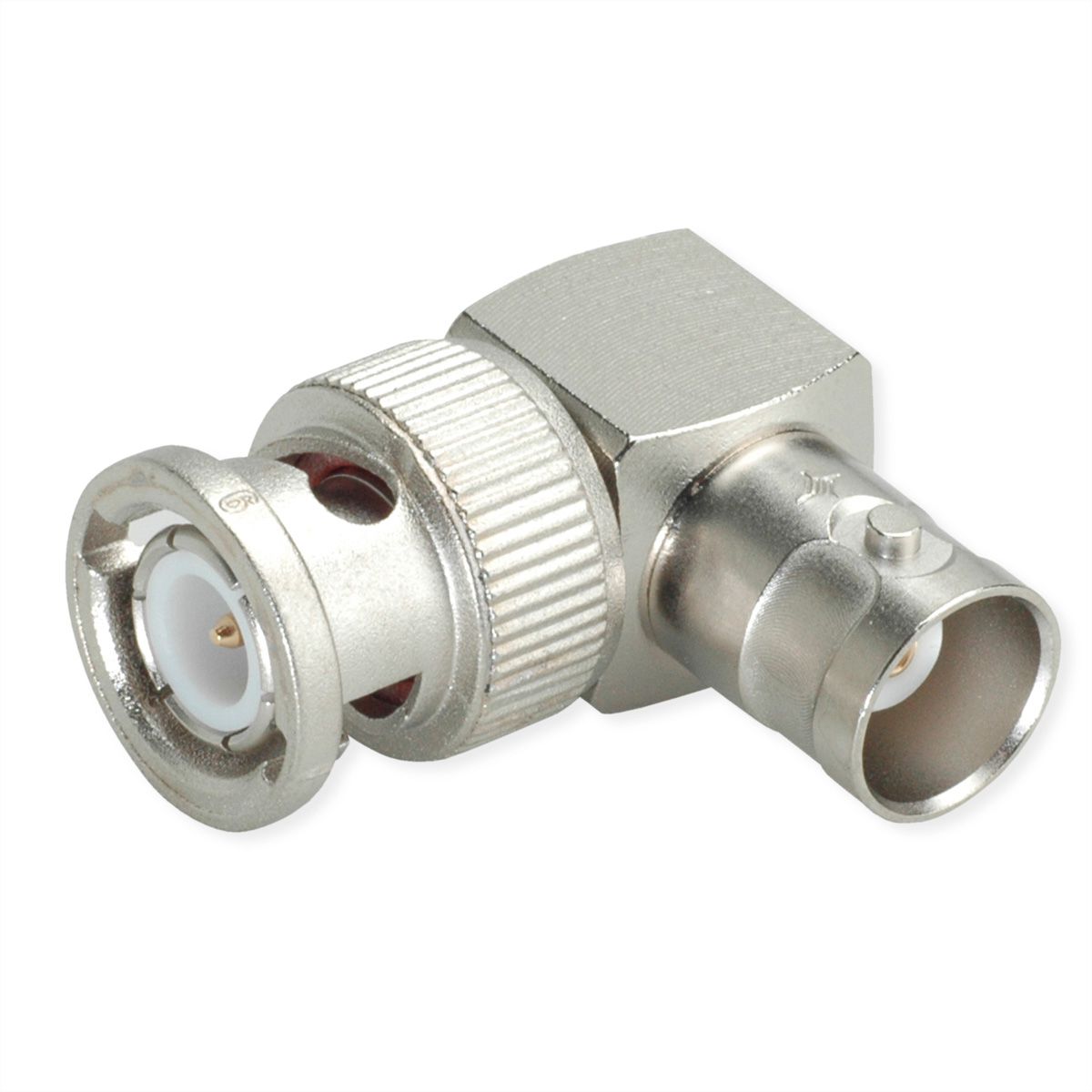

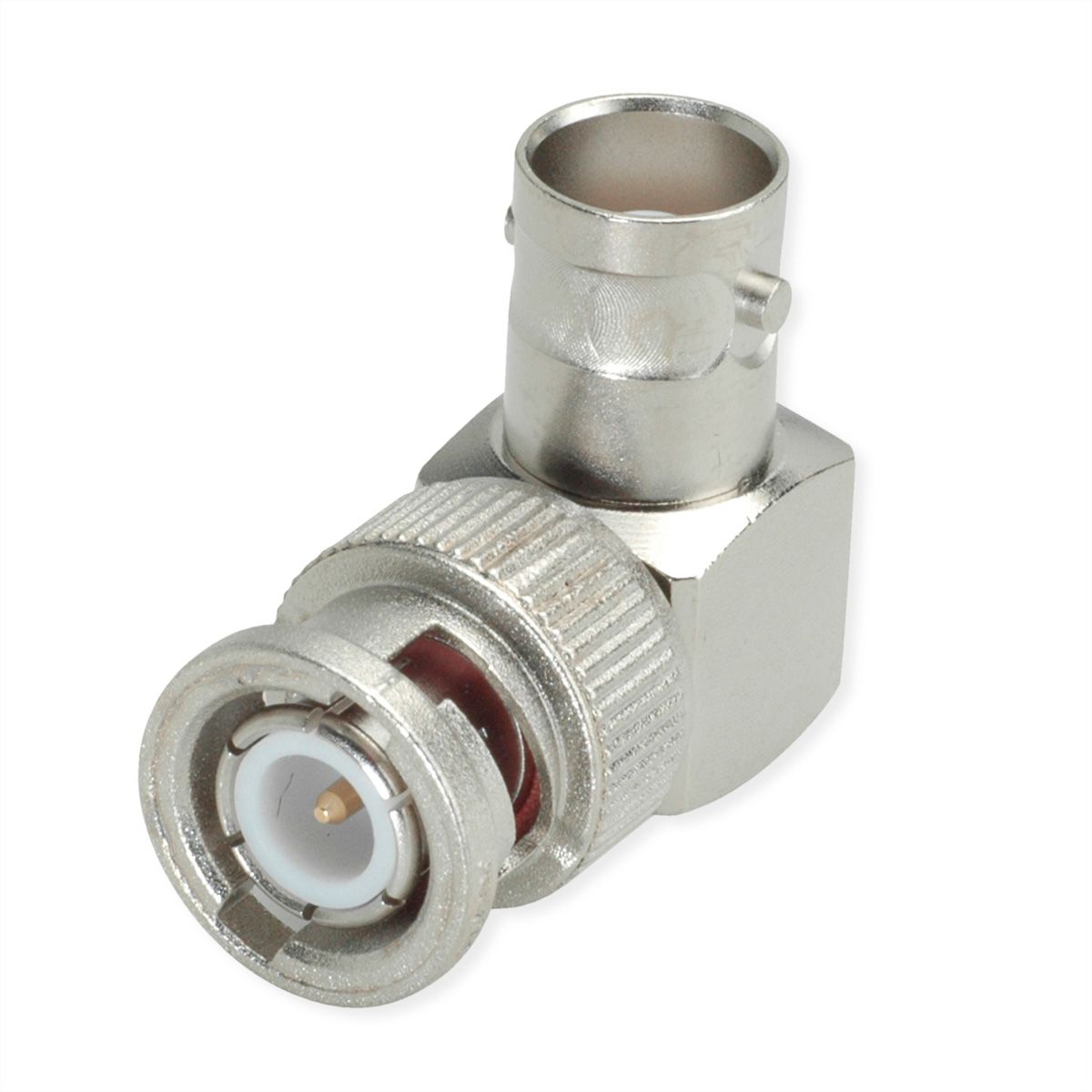

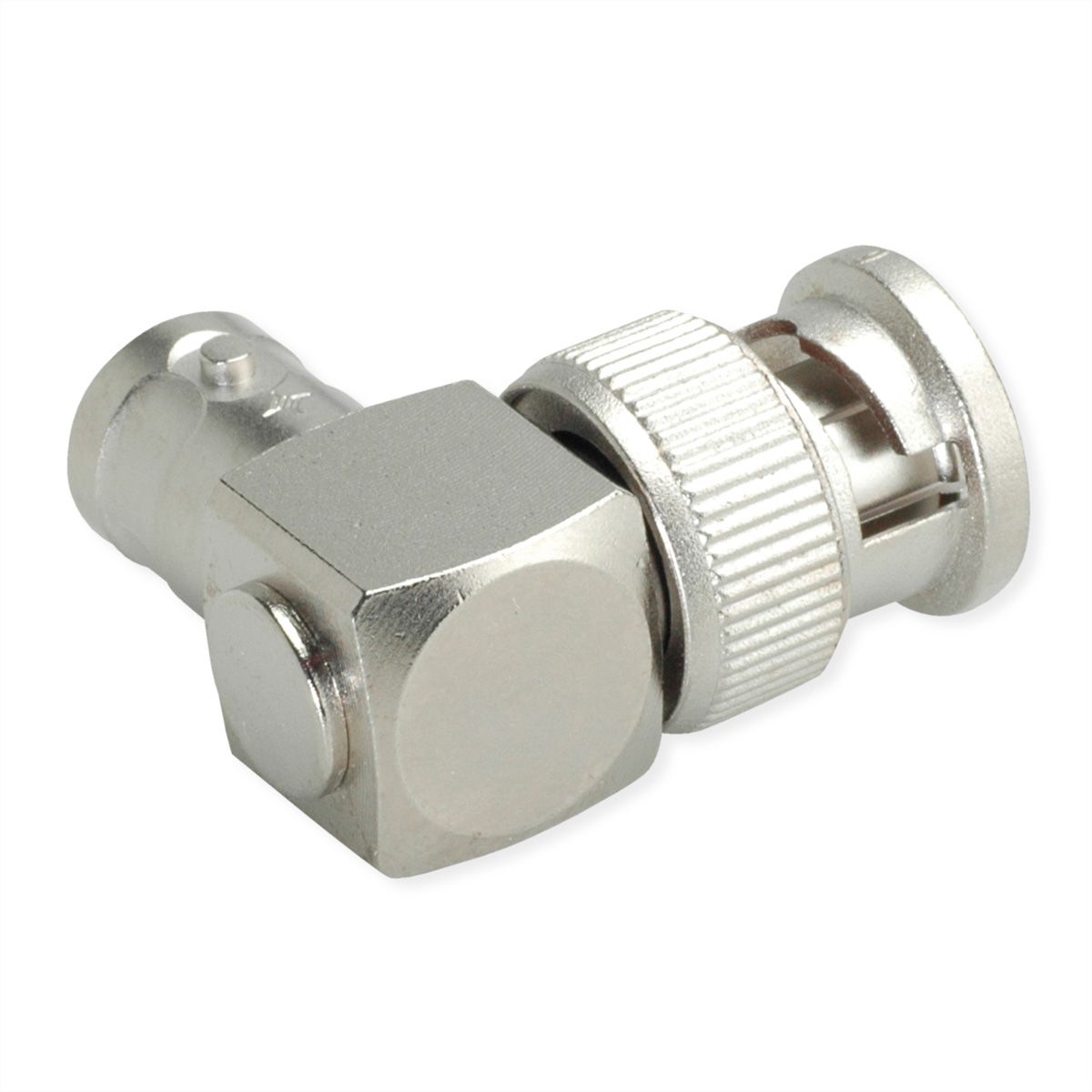

Opmerking: foto soortgelijke

Specificaties

Producent	TELEGÄRTNER
Product groep	Koaxialstecker
Product type	BNC-Winkelverbindungsstück
Kleur	zilver
Aantal Poorten	1
Type connector kant 1	BNC-Steckverbinder
M/F kant 1	Männlich (Stecker)
Type connector kant 2	BNC-Steckverbinder
M/F kant 2	Weiblich (Buchse)
Beschermingsklasse (IP-code)	IP54
Insteek richting	gewinkelt
Hoogte verpakking	30 mm
Breedte verpakking	80 mm
Diepte verpakking	120 mm
Gewicht verpakking	0.096 kg

Downloads

Manufacturer data sheet - English (102,0 KB)

Download

De producten van het merk TELEGÄRTNER staan ​​voor professionele aansluittechniek.

Meer over TELEGÄRTNER

Productveiligheidsverordening

Informatie in overeenstemming met de EU Productveiligheidsverordening, ook bekend als de Product Safety Regulation (GPSR):

Telegärtner Karl Gärtner GmbH
Lerchenstr. 35, 71144 Steinenbronn, Germany
info@telegaertner.com
