Beschrijving

Die Serie N umfasst weit verbreitete koaxiale Steckverbindungen mittlerer Baugröße. Sie verfügen über eine Schraubverbindung und sind im Steckgesicht wasserdicht. Diese können je nach Bauform bis zu einer Frequenz von 11 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ω. N-Steckverbinder eignen sich besonders für koaxiale Verbindungen zur Übertragung mittlerer Leistungen bei hohen Frequenzen.

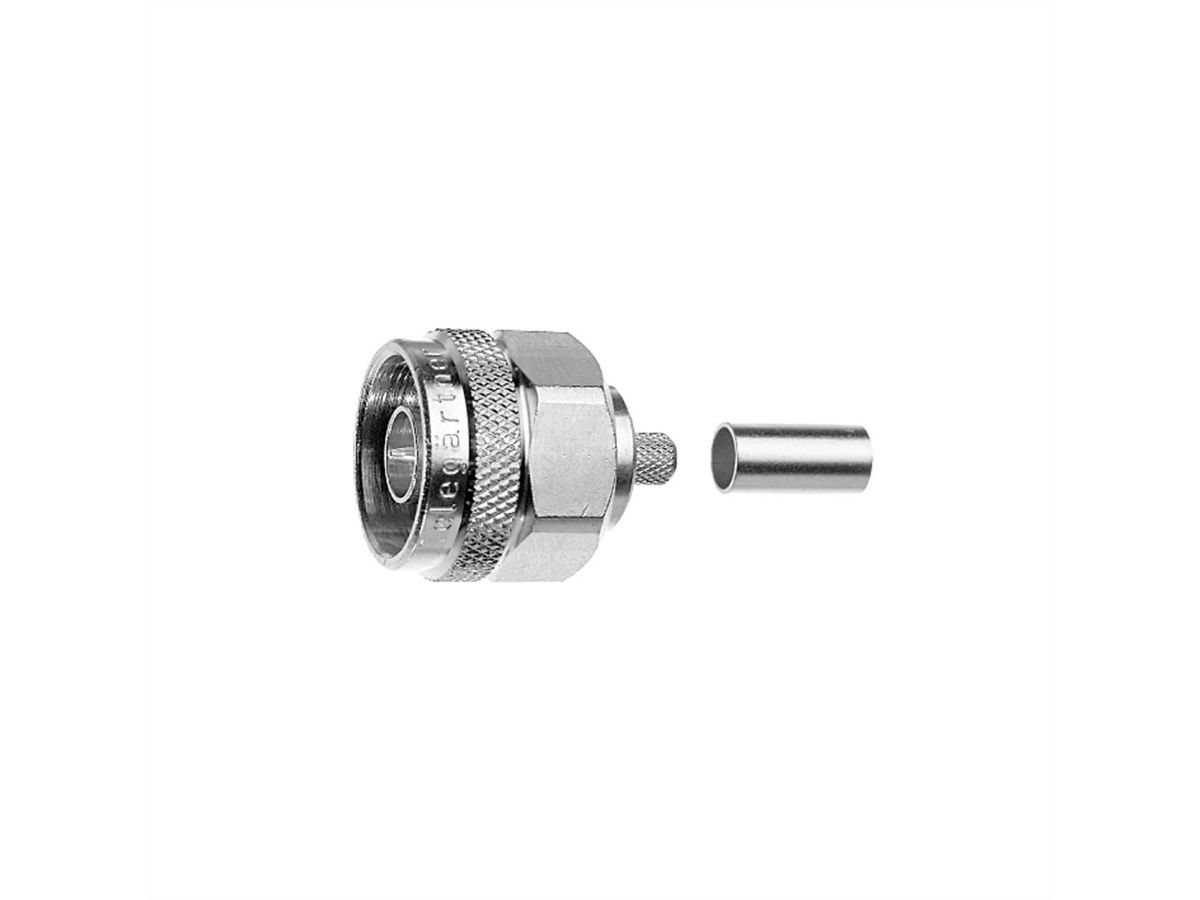

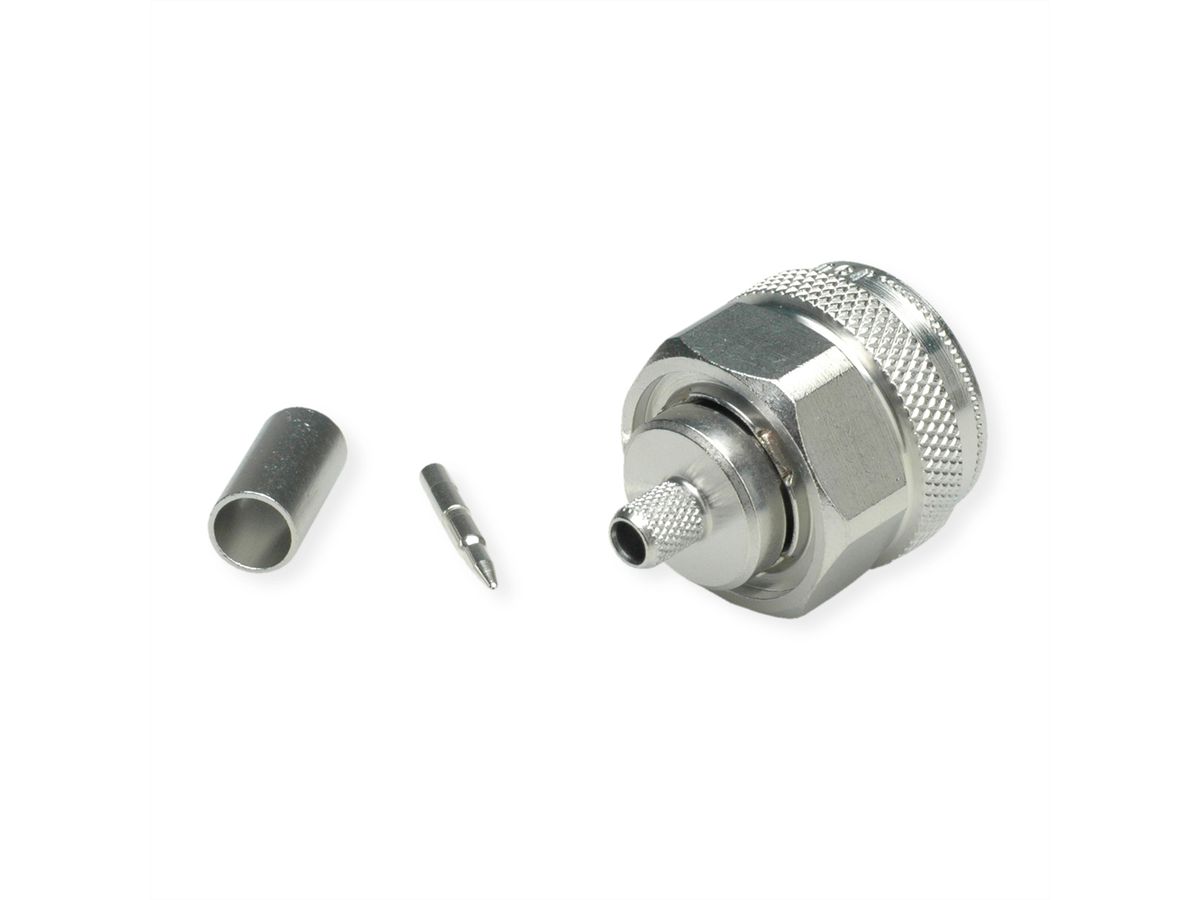

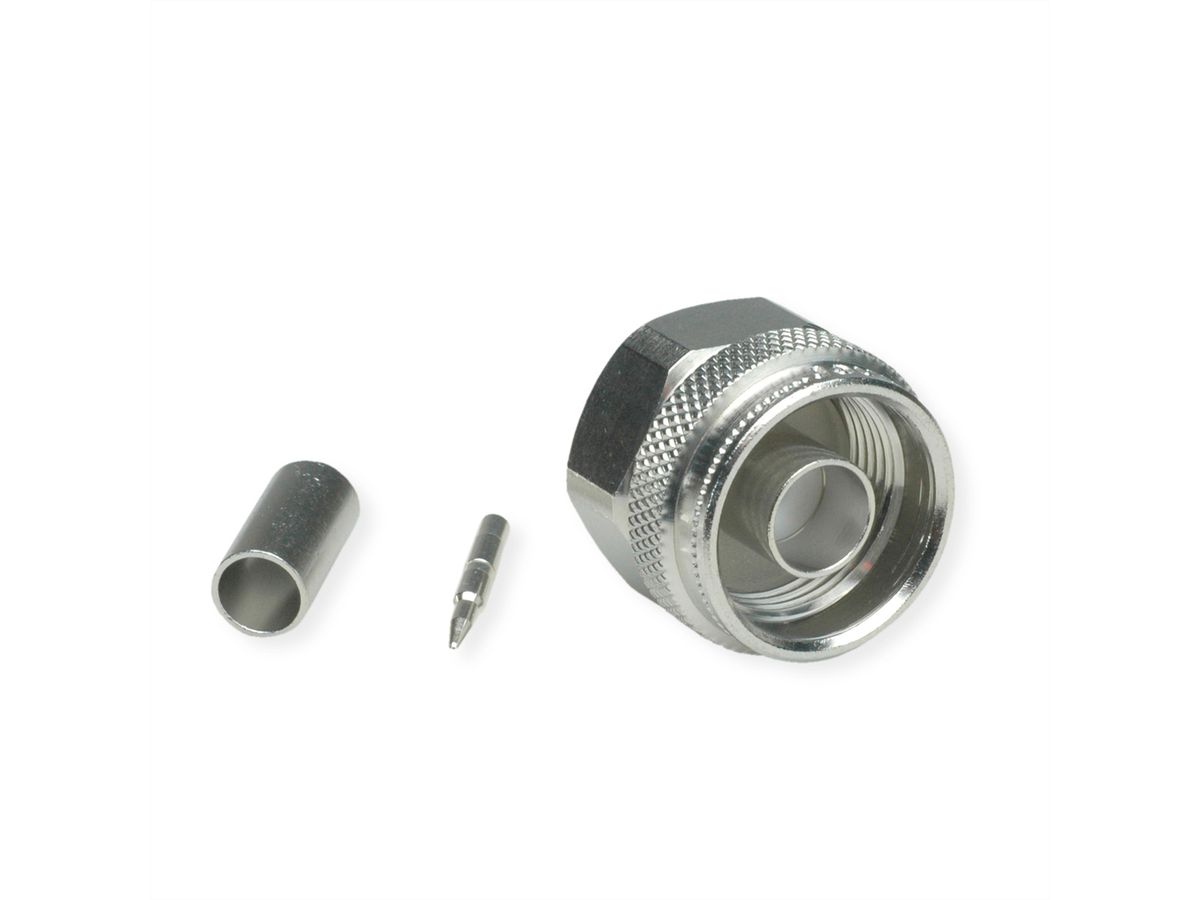

• Artikelbezeichnung: N Plg str cr/cr G1 (Alte Artikelnummer J01020A0108)
• Kabelgruppe; Kabel: G1 (RG-58C/U), RG-58C/U, 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, WCX195
• Anmerkungen: crimp/crimp

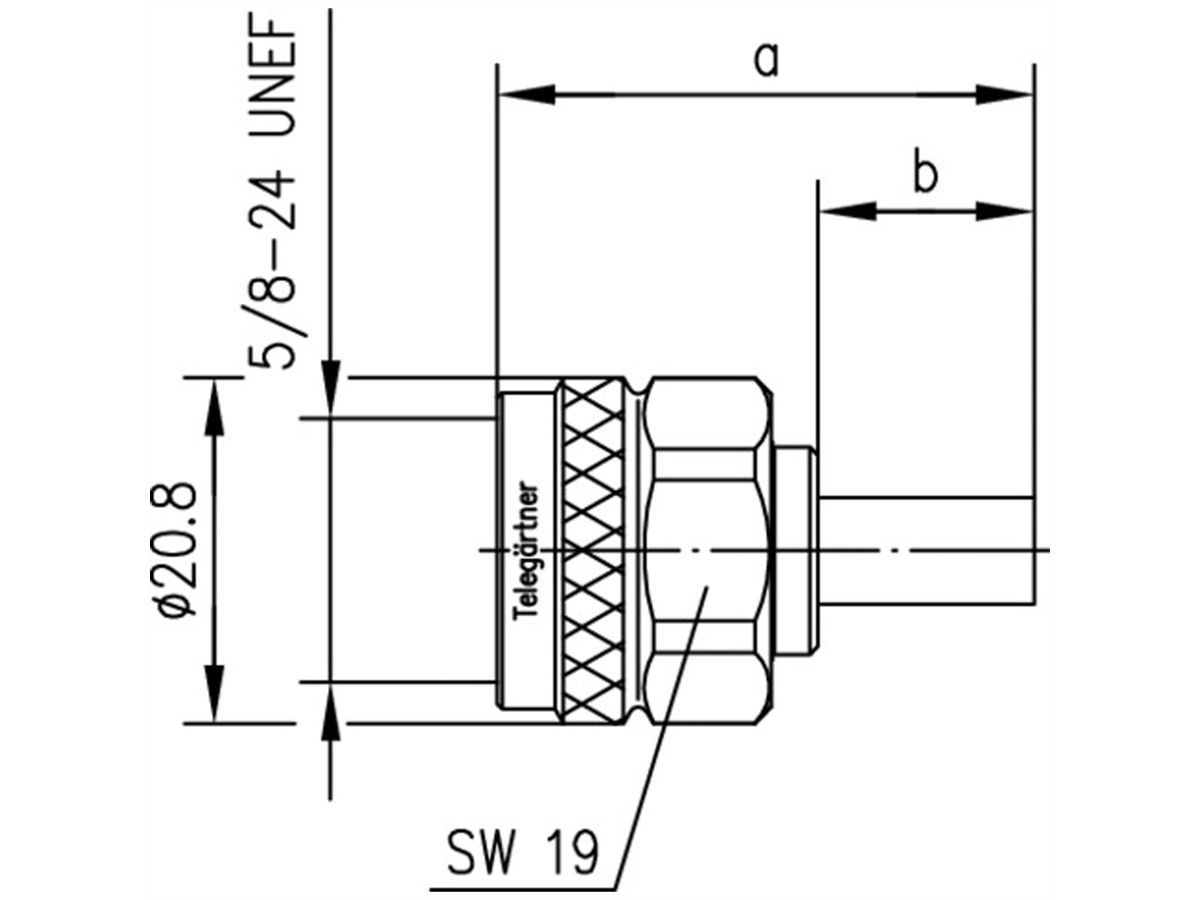

• Abmessungen: a=32.5, b=13
• Montage: B3305

- Contactweerstand binnenste geleider ≤ 1,5 mΩ
- Contactweerstand buitenste geleider ≤ 1 mΩ
- Isolatieweerstand ≥ 5 GΩ
- Diëlektrische sterkte 2,5 kVrms/50 Hz
- Karakteristieke impedantie 50 Ω
- Rendementsverlies: Rechte versie ≥ 30,5 dB/1 GHz
- Terugkeerverlies: Haakse versie ≥ 30,5 dB / 1 GHz
- Bedrijfsspanning ≤ 1 kVeff/50 Hz
- Frequentiebereik tot 11 GHz

Specificaties

Producent	TELEGÄRTNER
Produkt groep	Koaxialstecker
Produkt type	N-Kabelstecker Crimp
Kleur	zilver
Aantal Poorten	1
Type connector kant 1	N-Steckverbinder
M/F kant 1	Männlich (Stecker)
Beschermingsklasse (IP-code)	IP68
Insteek richting	gerade
Hoogte verpakking	20 mm
Breedte verpakking	80 mm
Diepte verpakking	120 mm
Gewicht verpakking	0.029 kg

Downloads

Manufacturer data sheet - English (30,8 KB)

Download

De producten van het merk TELEGÄRTNER staan ​​voor professionele aansluittechniek.

Meer over TELEGÄRTNER

Productveiligheidsverordening

Informatie in overeenstemming met de EU Productveiligheidsverordening, ook bekend als de Product Safety Regulation (GPSR):

Telegärtner Karl Gärtner GmbH
Lerchenstr. 35, 71144 Steinenbronn, Germany
