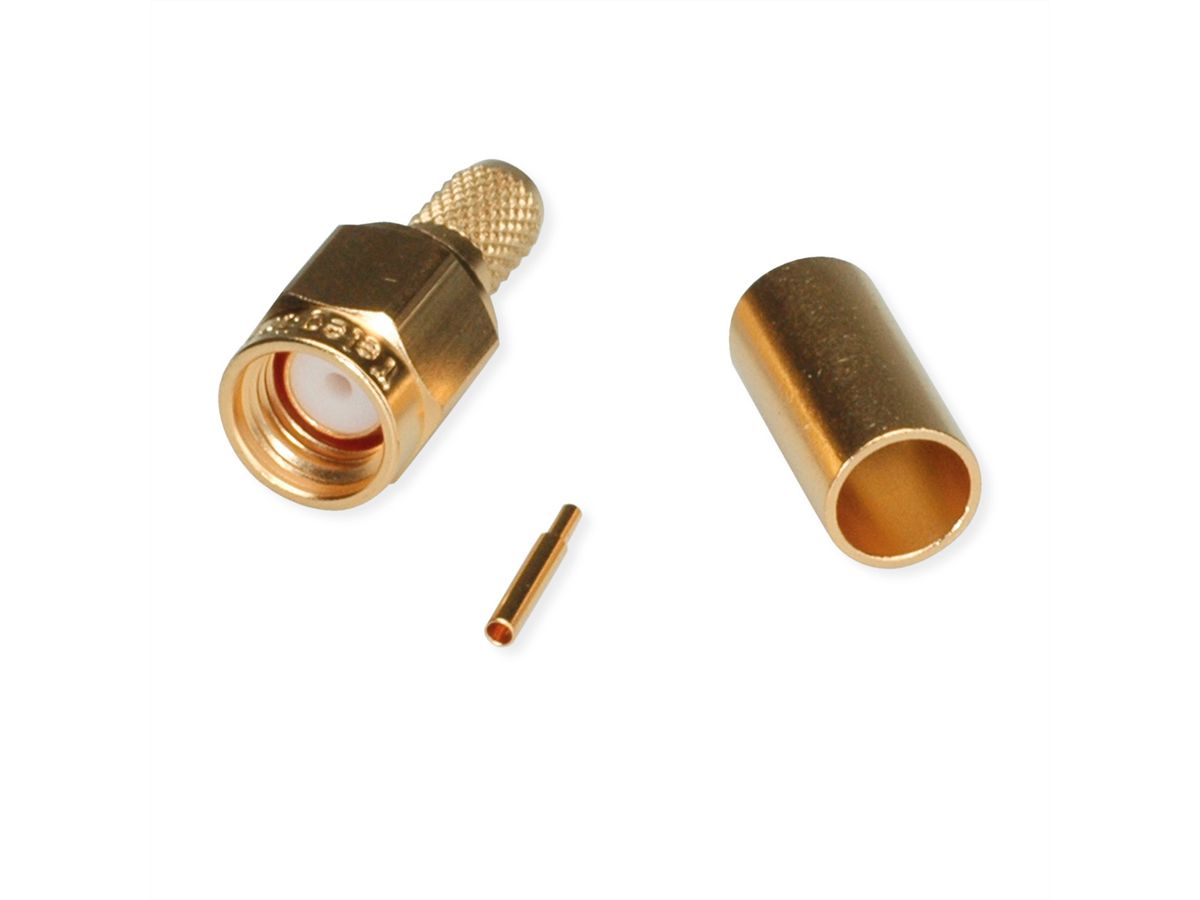

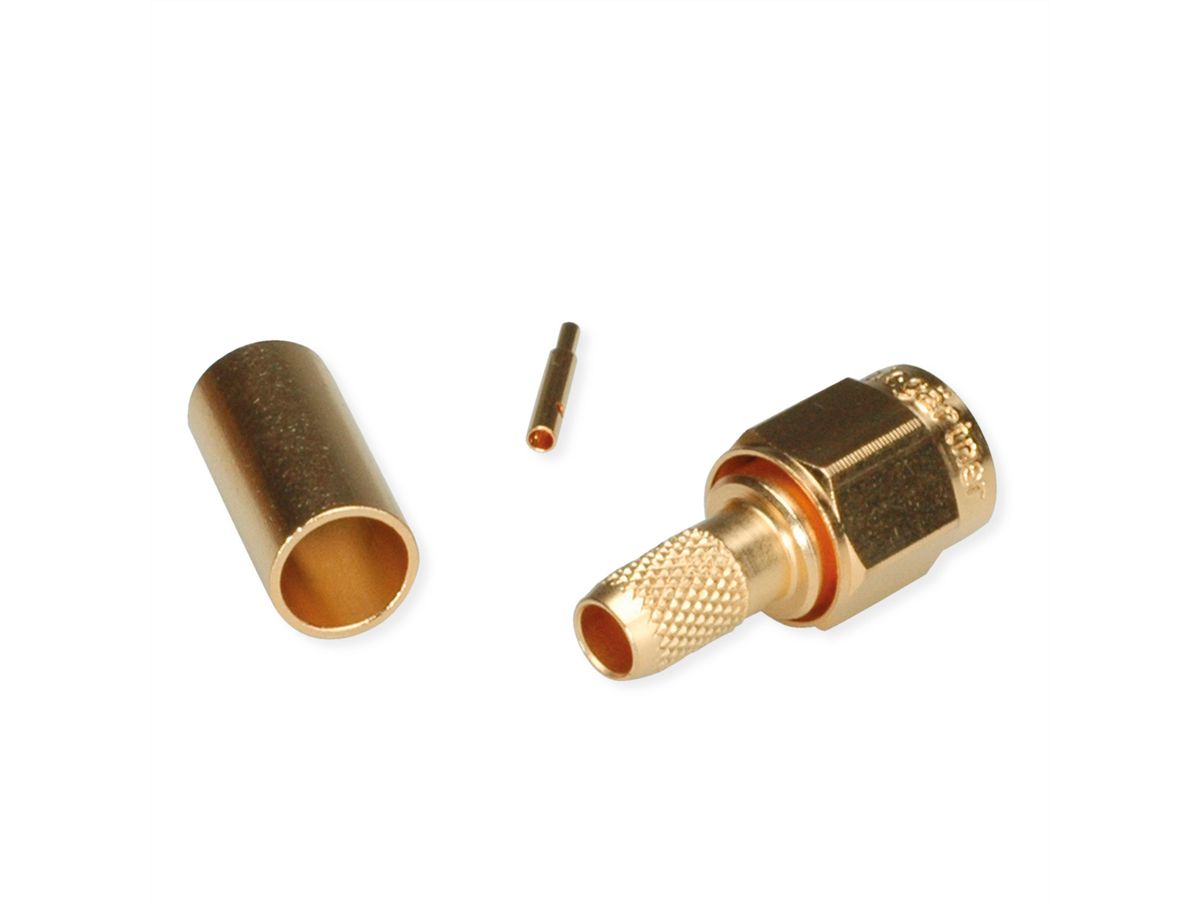

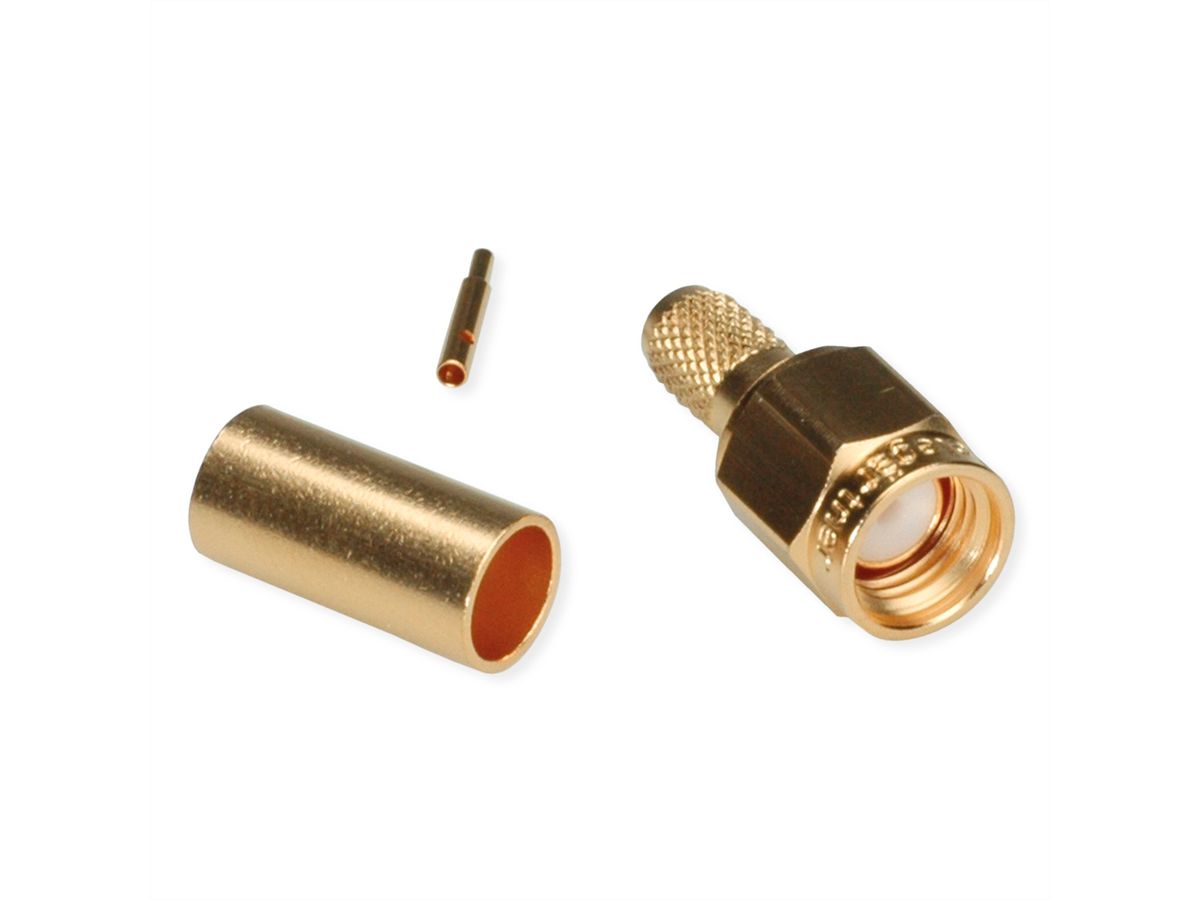

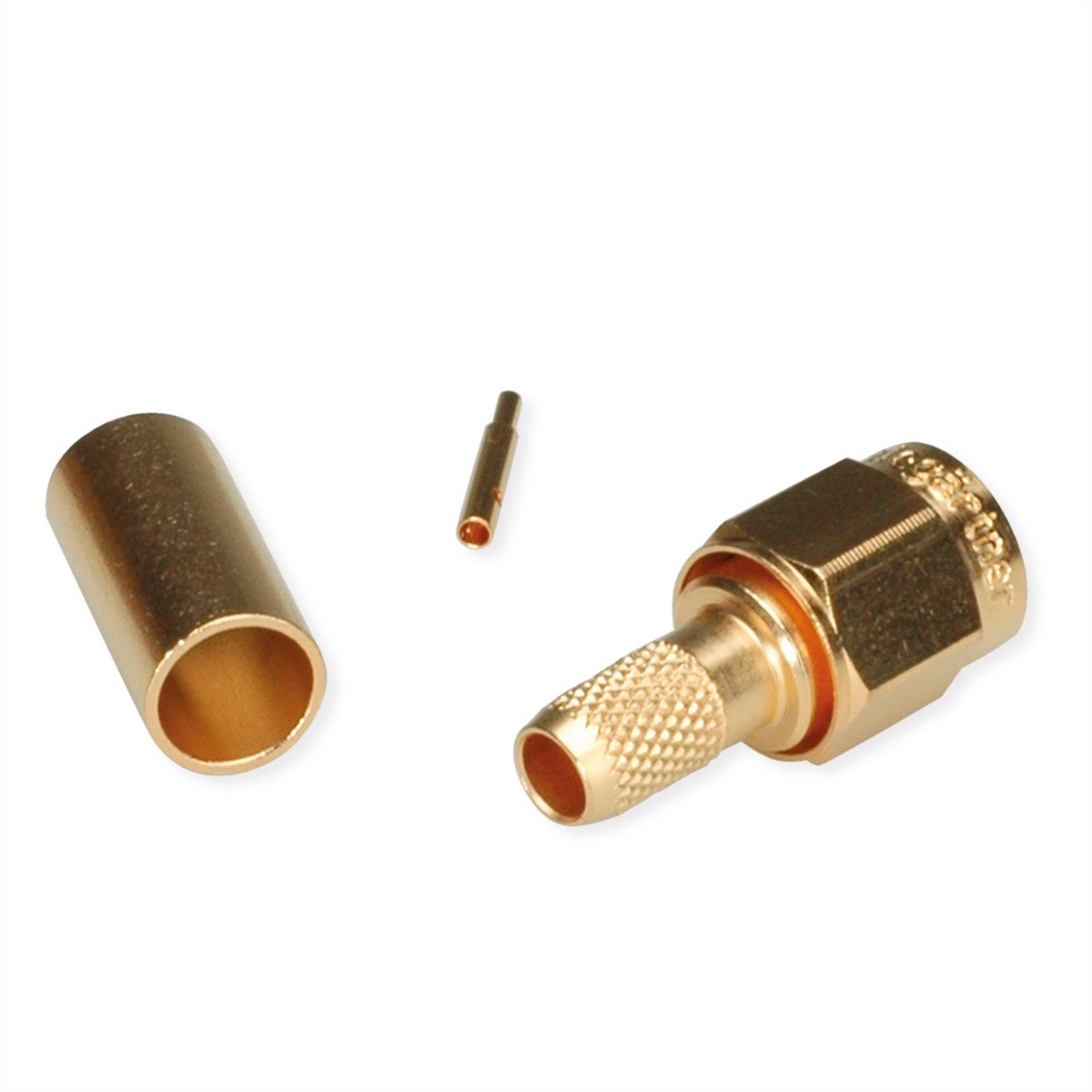

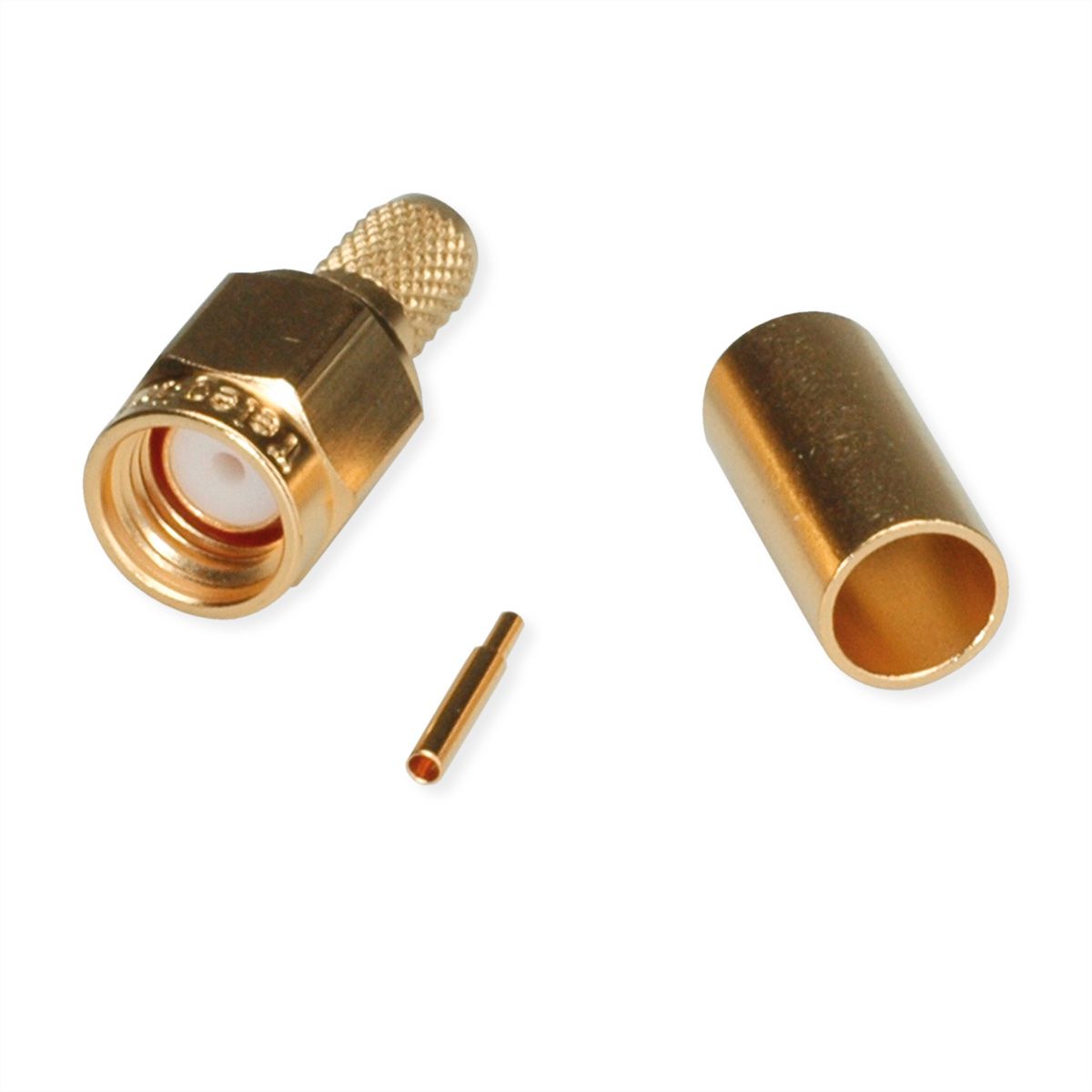

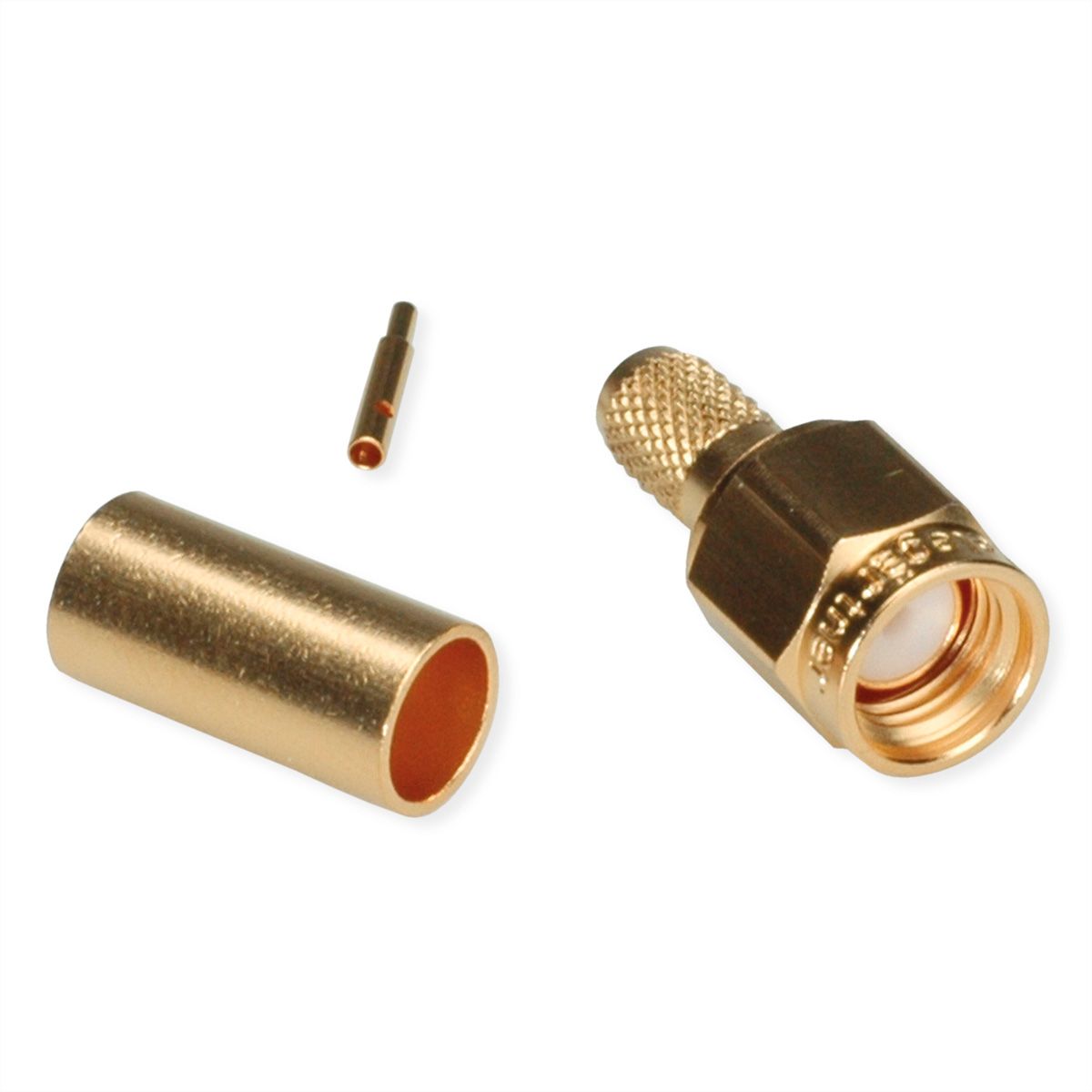

TELEGÄRTNER SMA-Crimpstecker für RG-58C/U, vergoldet, Löt-/Crimpanschluss

Art. nr. 21170462 Merk / Fabrikant TELEGÄRTNER Fabrikant artikel nr. 100024605 EAN 4018359119713 Gewicht artikel 0,005 kg
TELEGÄRTNER

Meld u aan om onze prijzen te bekijken en bestellingen te kunnen plaatsen. Levering uitsluitend aan industriële, commerciële, ambachtelijke, openbare instellingen, autoriteiten en vergelijkbare organisaties. Geen verkoop aan particulieren!

Inloggen
Beschikbaar ca. 5-8-2026
Download PDF

Beschrijving

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ohm. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt.

  • Artikelbezeichnung: SMA Plg str sd/cr G1 Au (Alte Artikelnummer J01150A0041)
  • Kabelgruppe; Kabel: G1 (RG-58C/U), RG-58C/U, 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, WCX195
  • Anmerkungen: löt/crimp
  • Oberfläche: Gold

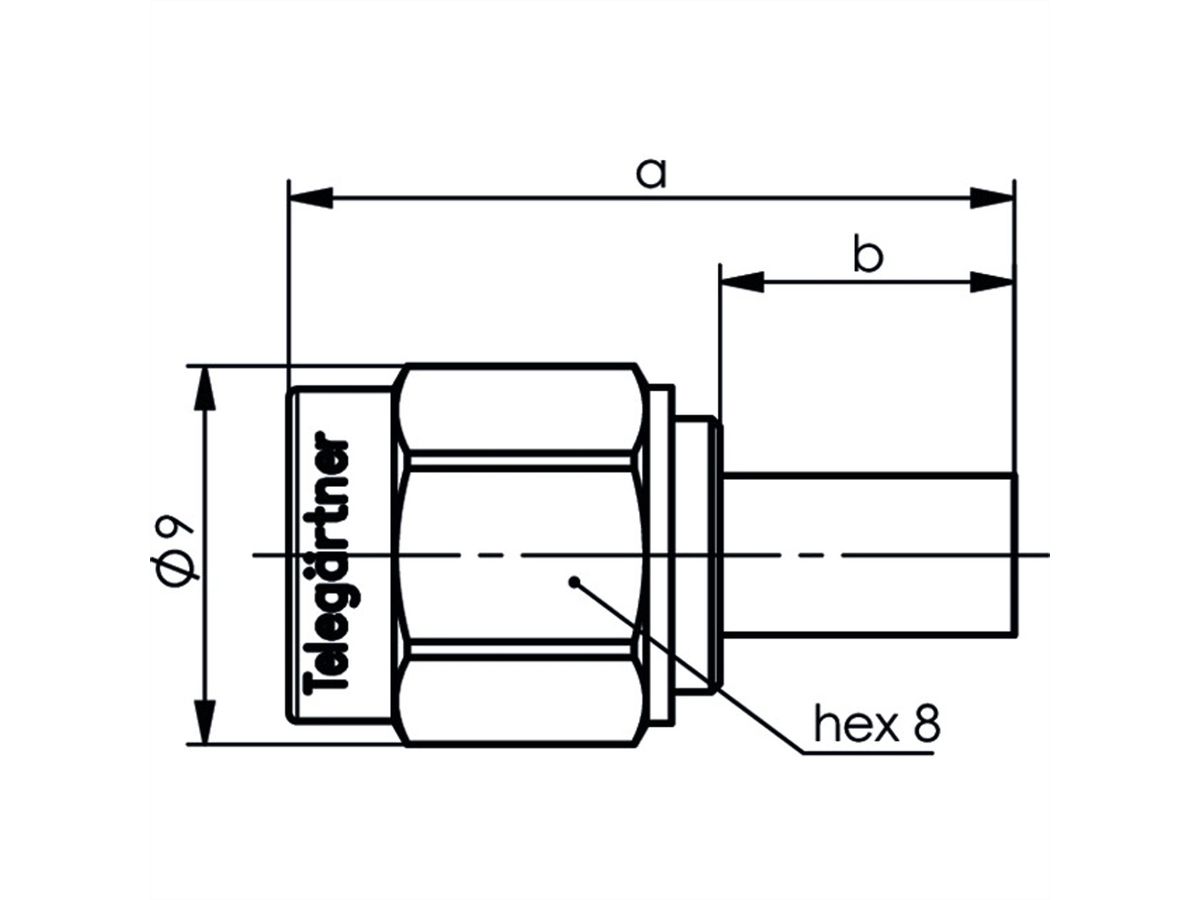

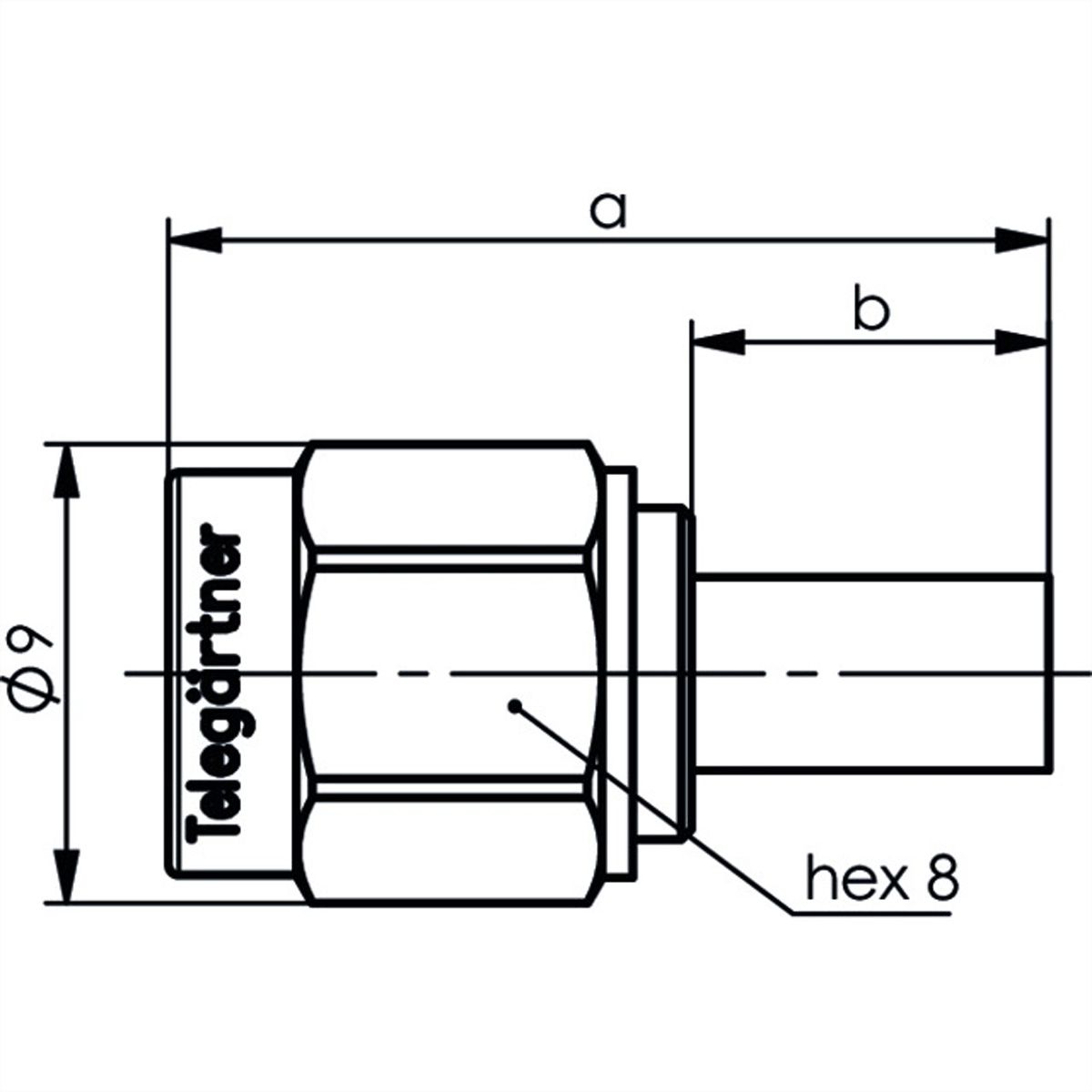

  • Abmessungen: a=23.3, b=13
  • Montage: C0105
Elektrische Eigenschaften
  • Wellenwiderstand 50 Ω
  • Spannungsfestigkeit 1 kV/50 Hz
  • Betriebsspannung ≤ 335 V/50 Hz
  • Durchgangswiderstand Innenleiter ≤ 3 mΩ
  • Durchgangswiderstand Außenleiter ≤ 2 mΩ
  • Isolationswiderstand ≥ 5 GΩ

Specificaties

Producent
TELEGÄRTNER
Product groep
Koaxialstecker
Product type
SMA-Kabelstecker Crimp
Kleur
gold
Aantal Poorten
1
Type connector kant 1
SMA-Steckverbinder
M/F kant 1
Männlich (Stecker)
Type connector kant 2
Löt-/Crimpanschluss
Beschermingsklasse (IP-code)
IP68
Insteek richting
gerade
Karakteristieke impedantie
50 Ohm
Hoogte
9 mm
Breedte
9 mm
Diepte
23.3 mm
Gewicht
4 g
Hoogte verpakking
50 mm
Breedte verpakking
60 mm
Diepte verpakking
130 mm
Gewicht verpakking
0.005 kg
