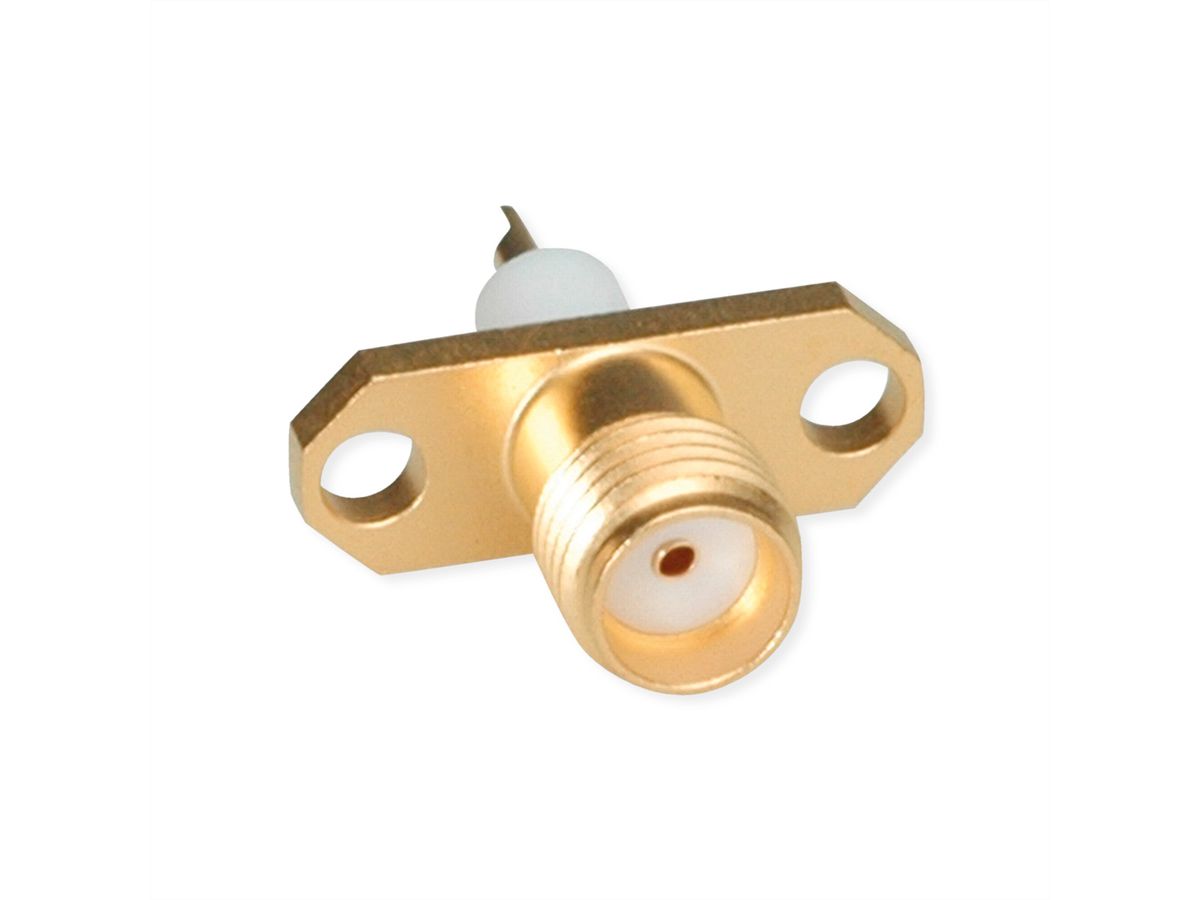

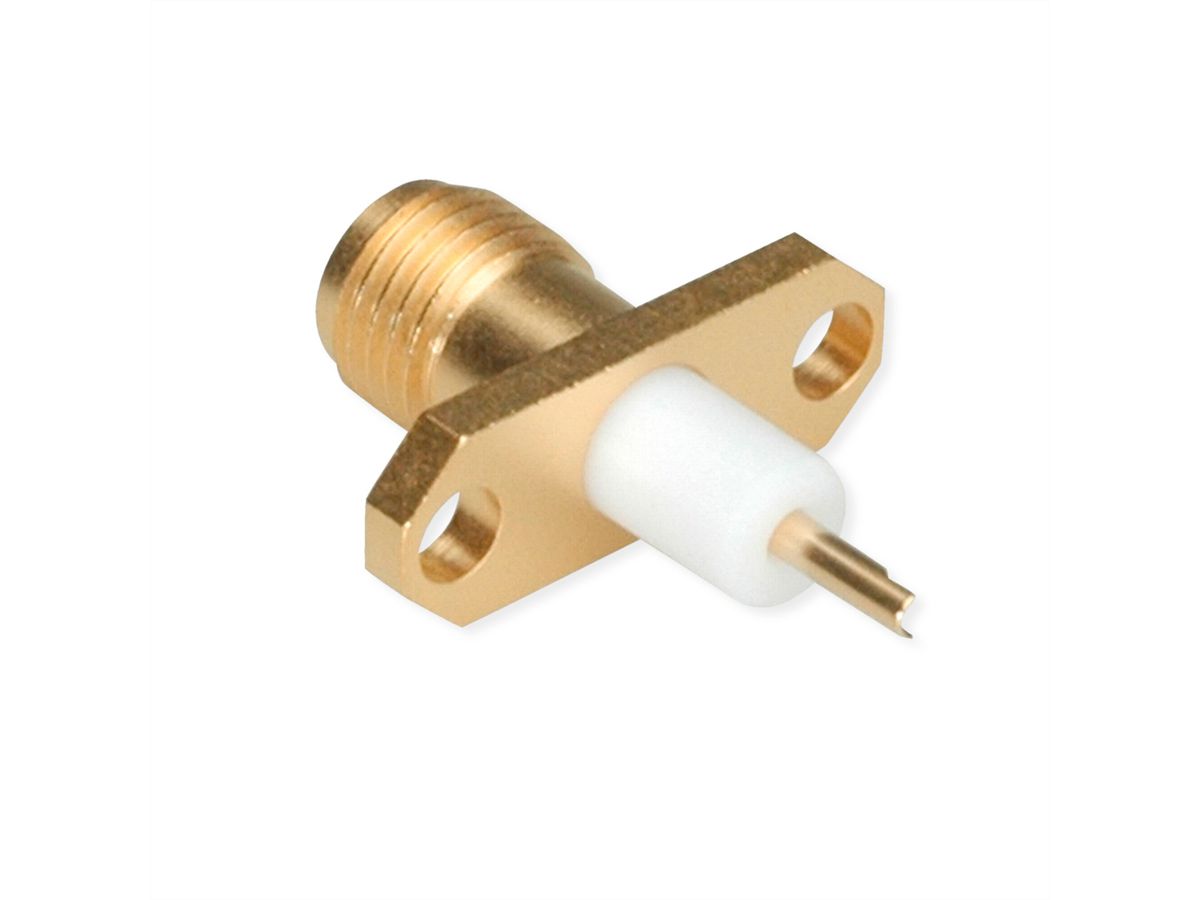

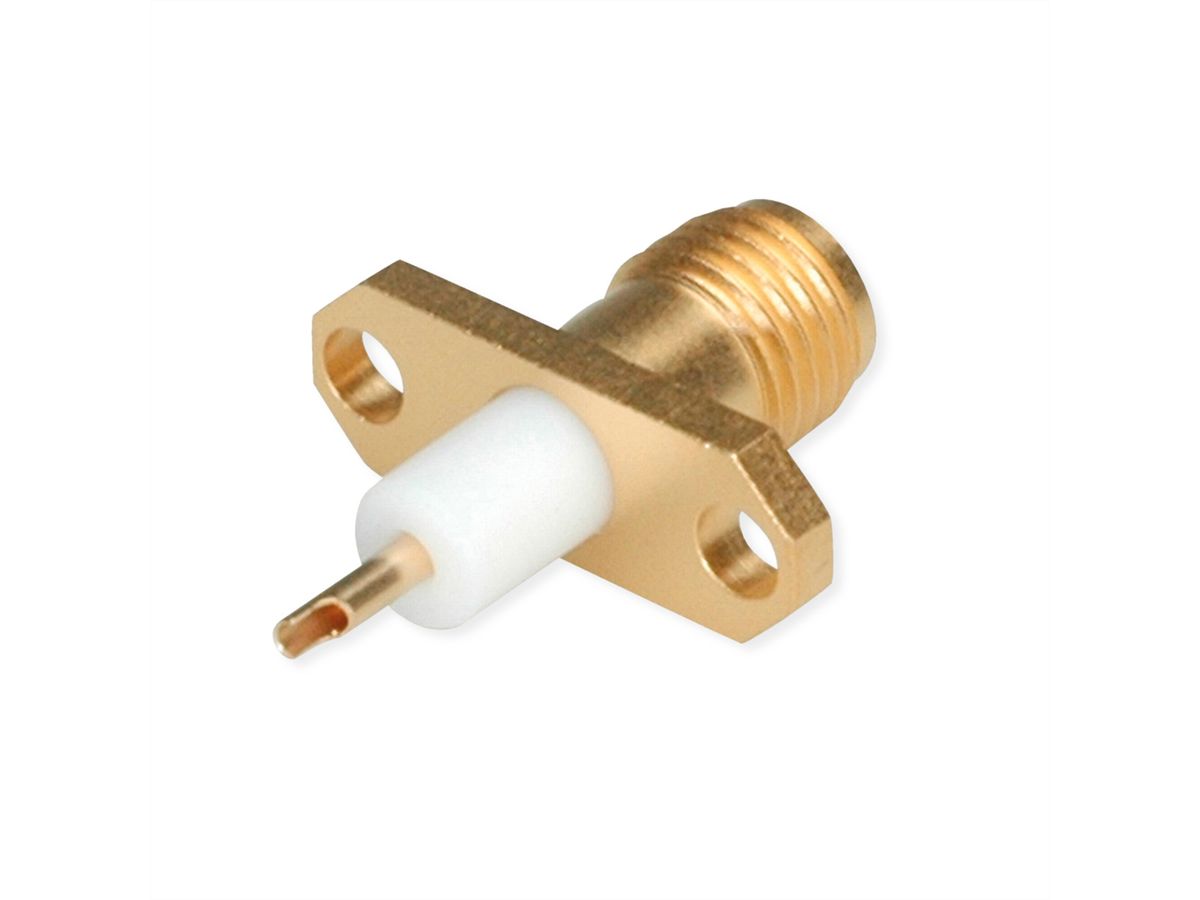

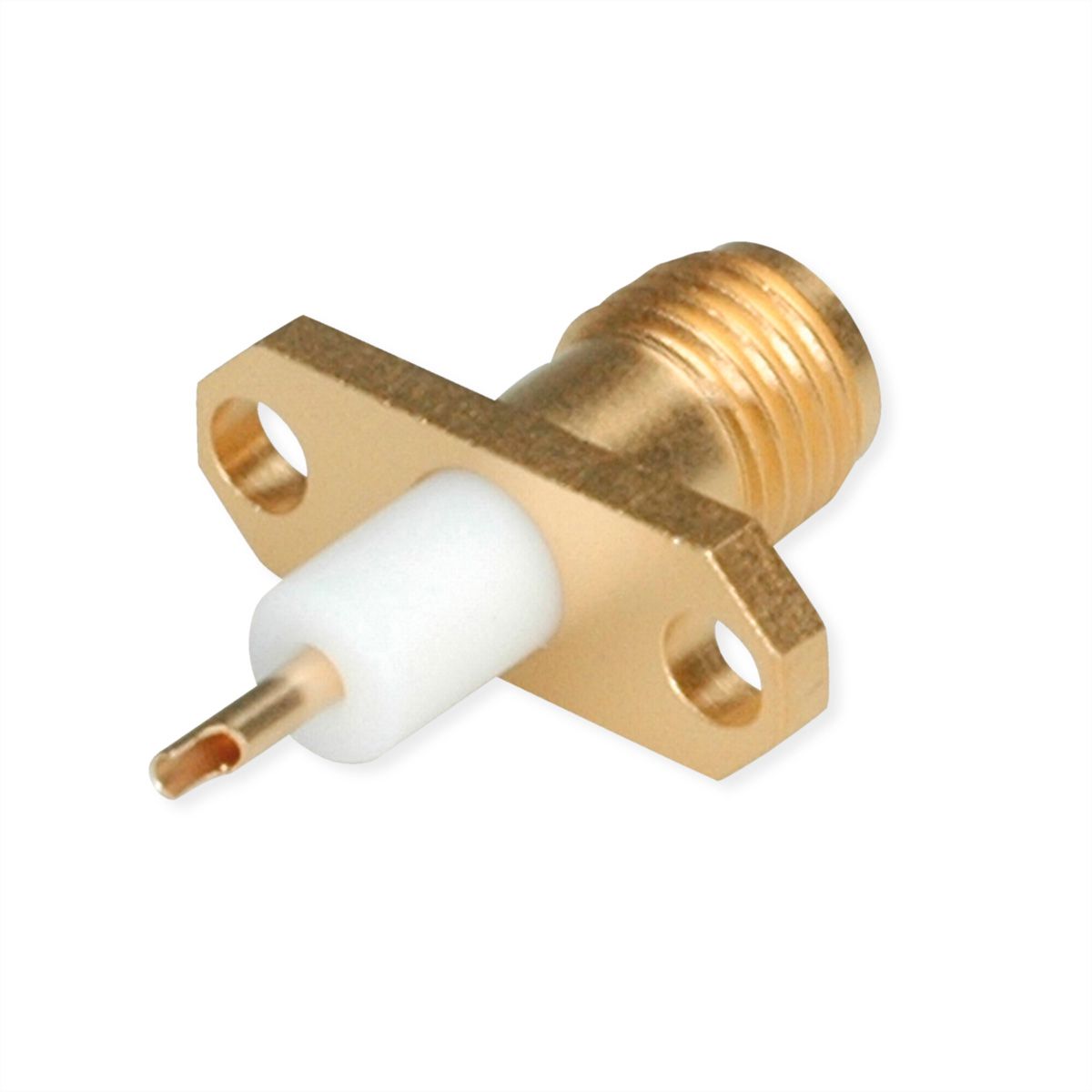

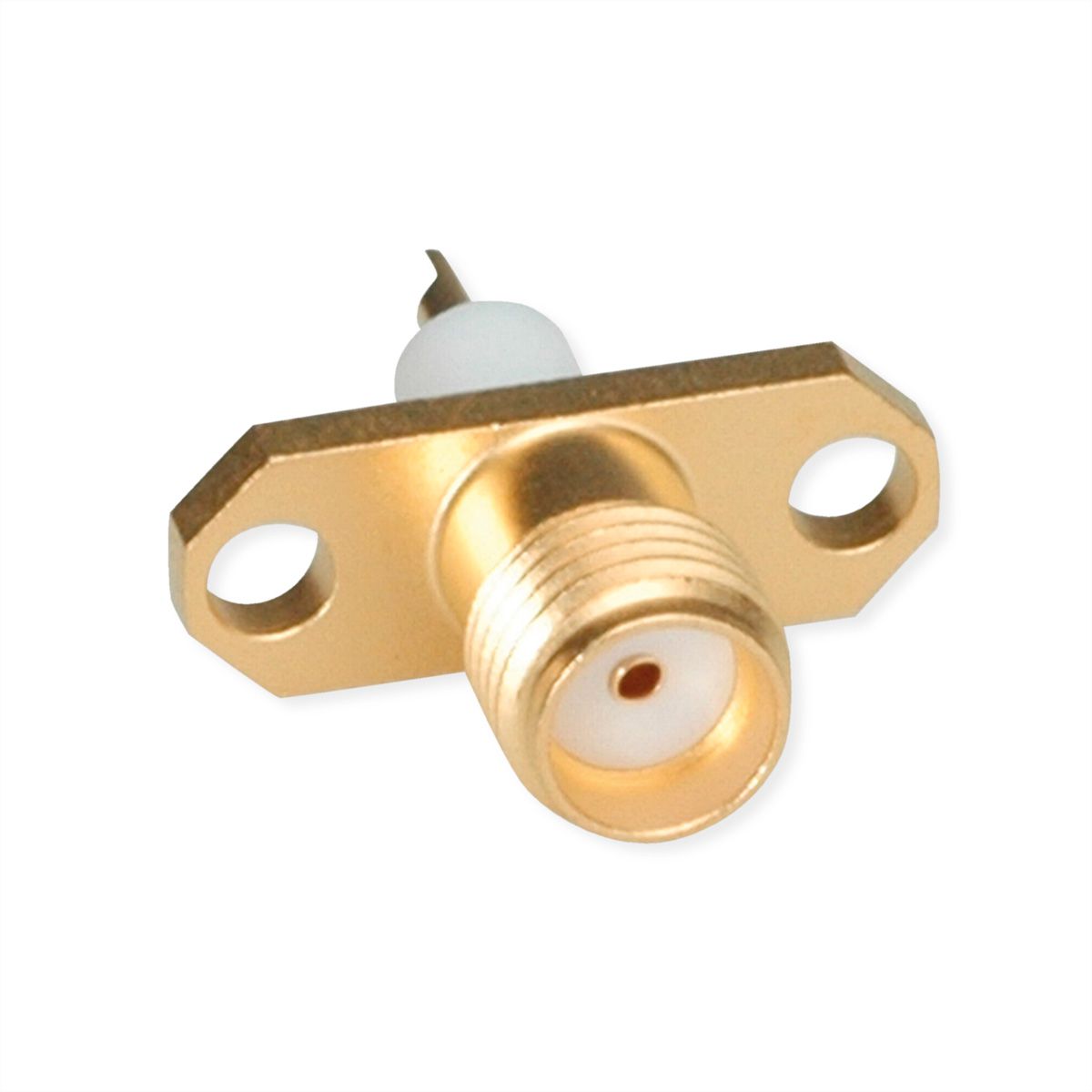

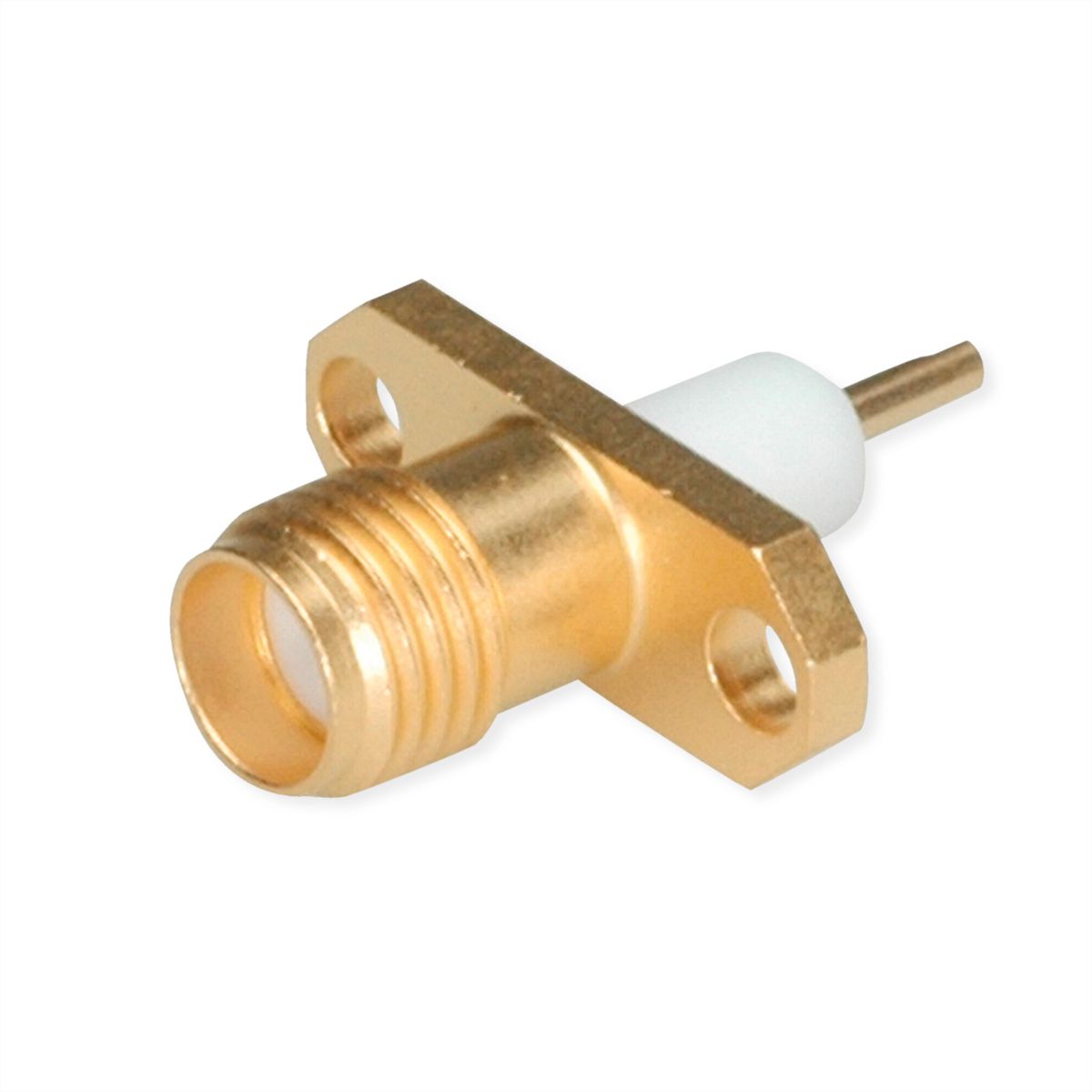

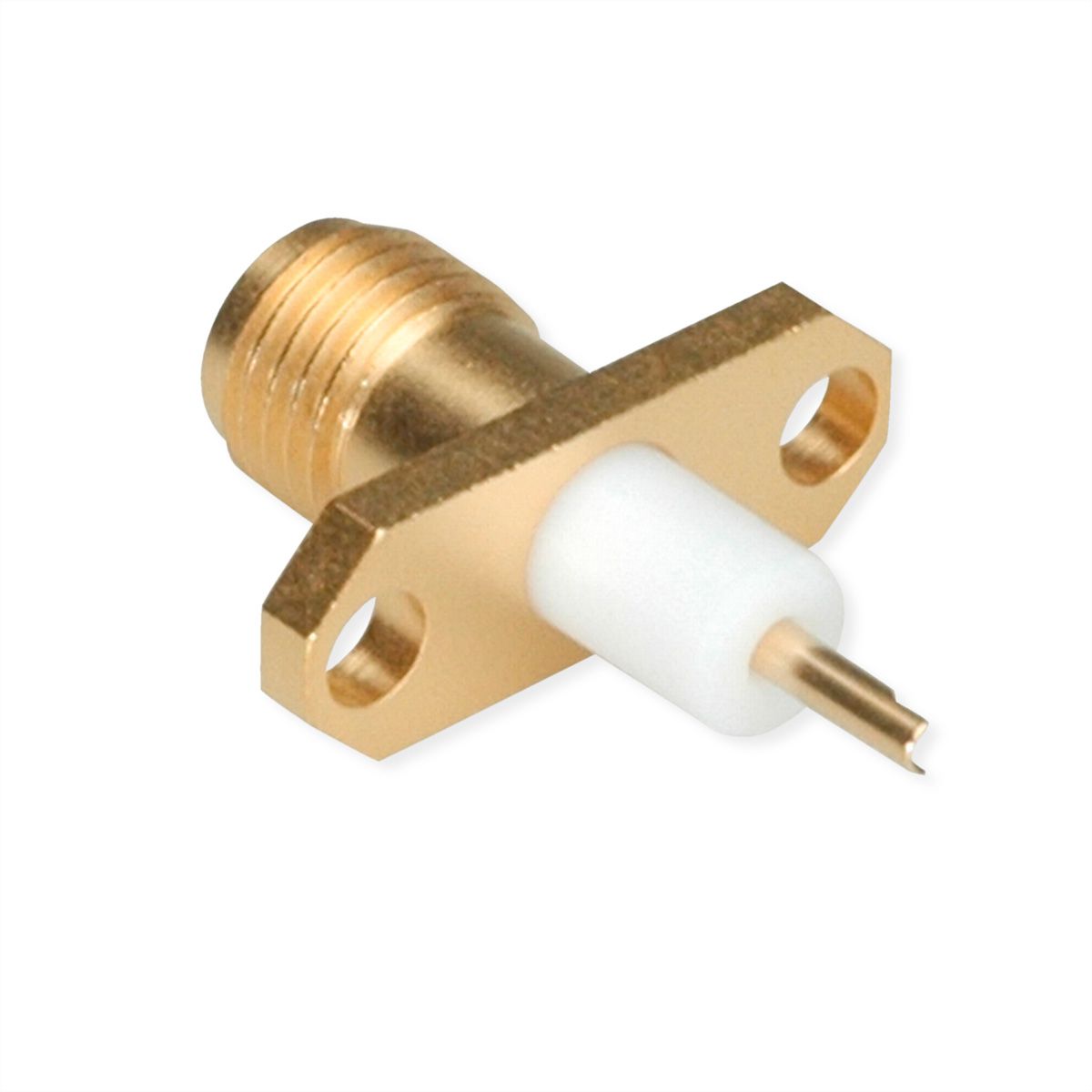

TELEGÄRTNER SMA-Einbaubuchse mit Flansch vergoldet

Art. nr. 21170416 Merk / Fabrikant TELEGÄRTNER Fabrikant artikel nr. 100024678 EAN 4018359121228 Gewicht artikel 0,012 kg
TELEGÄRTNER

Meld u aan om onze prijzen te bekijken en bestellingen te kunnen plaatsen. Levering uitsluitend aan industriële, commerciële, ambachtelijke, openbare instellingen, autoriteiten en vergelijkbare organisaties. Geen verkoop aan particulieren!

Inloggen
Op voorraad - leverbaar binnen enkele dagen
Voor 14.00 uur besteld - meestal dezelfde dag verzonden
Download PDF

Beschrijving

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ohm. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt.

  • Artikelbezeichnung: SMA Jck str Flng sd Au 2hole (Alte Artikelnummer J01151A0151)
  • Oberfläche: Gold
  • Einbaumaß: Z028
Elektrische Eigenschaften
  • Wellenwiderstand 50 Ω
  • Spannungsfestigkeit 1 kV/50 Hz
  • Betriebsspannung ≤ 335 V/50 Hz
  • Durchgangswiderstand Innenleiter ≤ 3 mΩ
  • Durchgangswiderstand Außenleiter ≤ 2 mΩ
  • Isolationswiderstand ≥ 5 GΩ

Specificaties

Producent
TELEGÄRTNER
Product groep
Koaxialstecker
Product type
SMA-Einbaubuchse mit Flansch Lötanschluss
Kleur
gold
Aantal Poorten
1
Type connector kant 1
SMA-Steckverbinder
M/F kant 1
Weiblich (Buchse)
Type connector kant 2
Lötanschluss
Beschermingsklasse (IP-code)
IP68
Insteek richting
gerade
Karakteristieke impedantie
50 Ohm
Hoogte
16 mm
Breedte
5.7 mm
Diepte
19 mm
Gewicht
3.25 g
Hoogte verpakking
20 mm
Breedte verpakking
90 mm
Diepte verpakking
130 mm
Gewicht verpakking
0.012 kg

Downloads

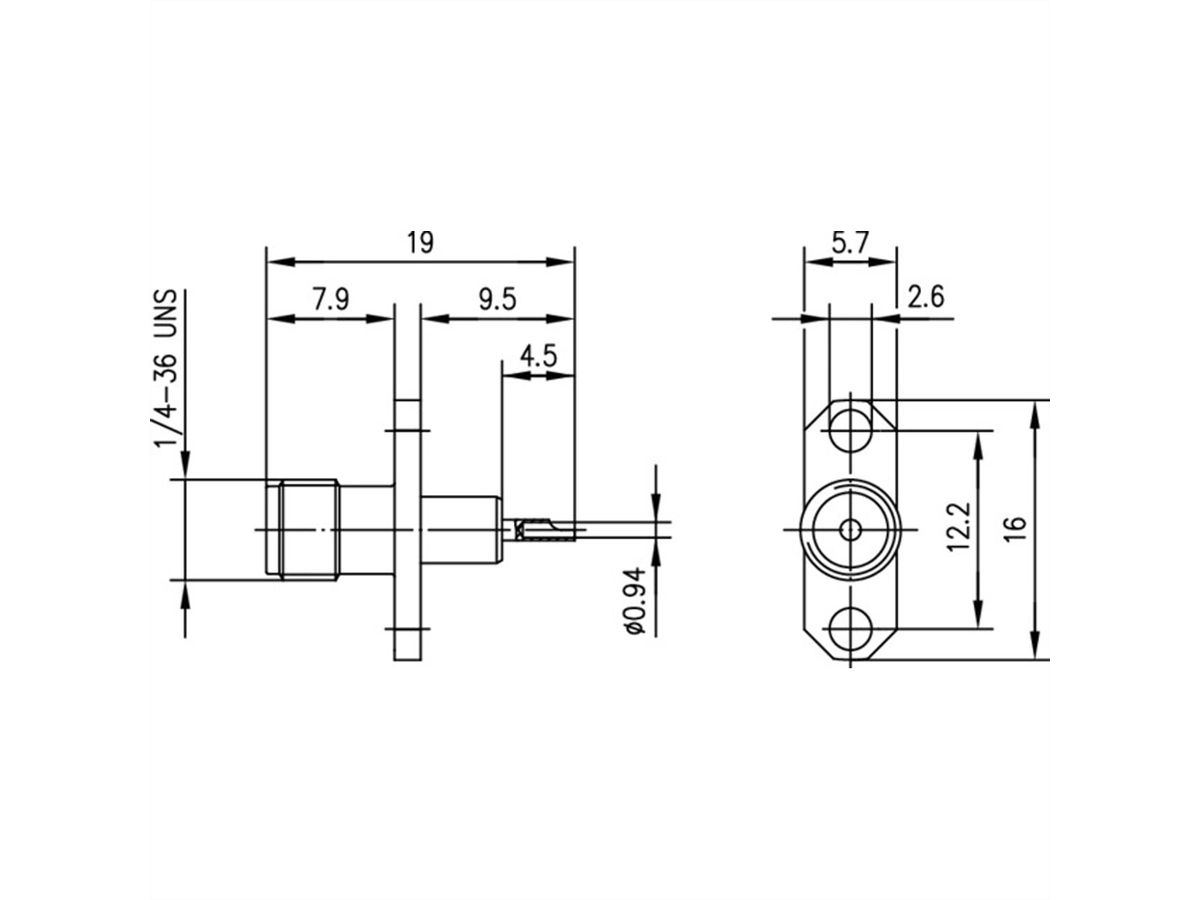

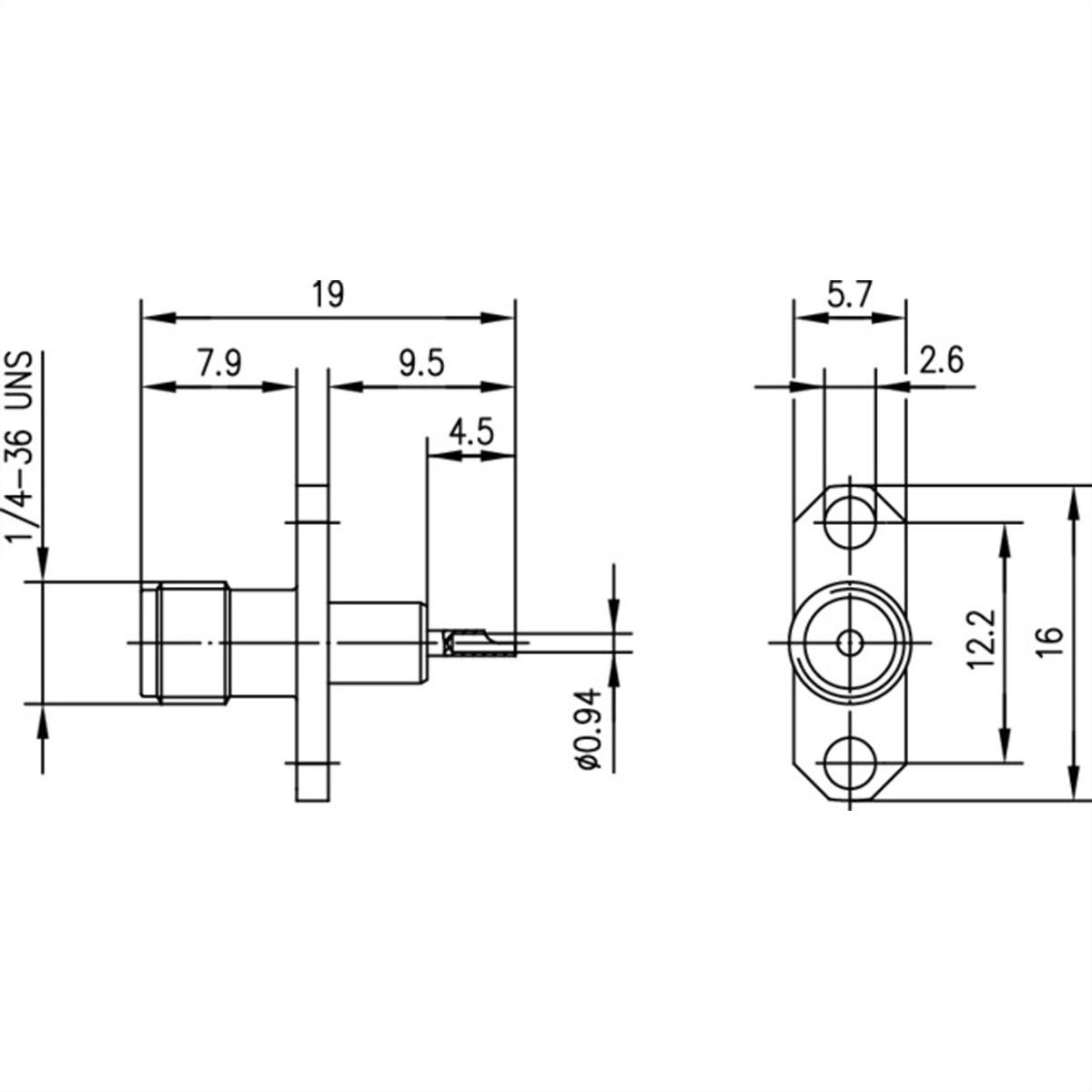

Technical drawing - English (415,8 KB)
