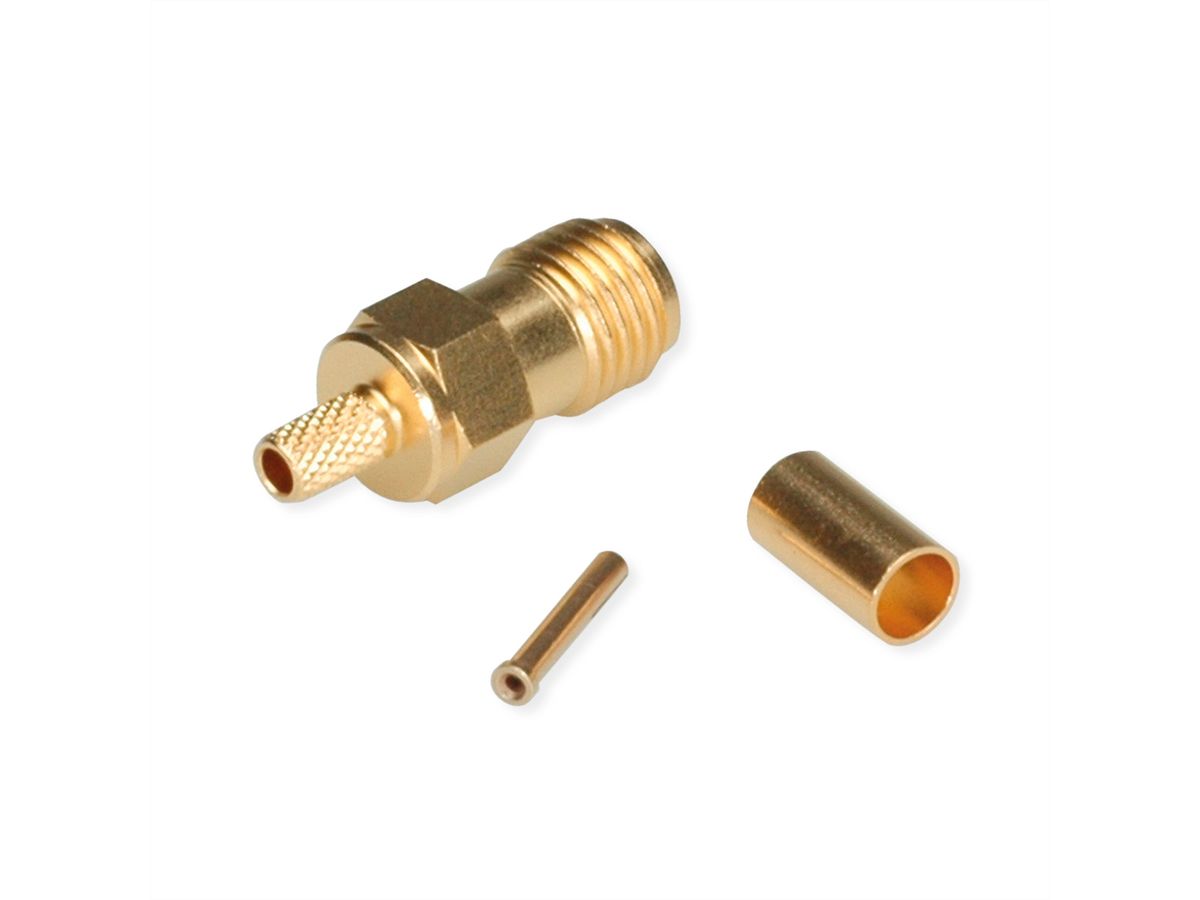

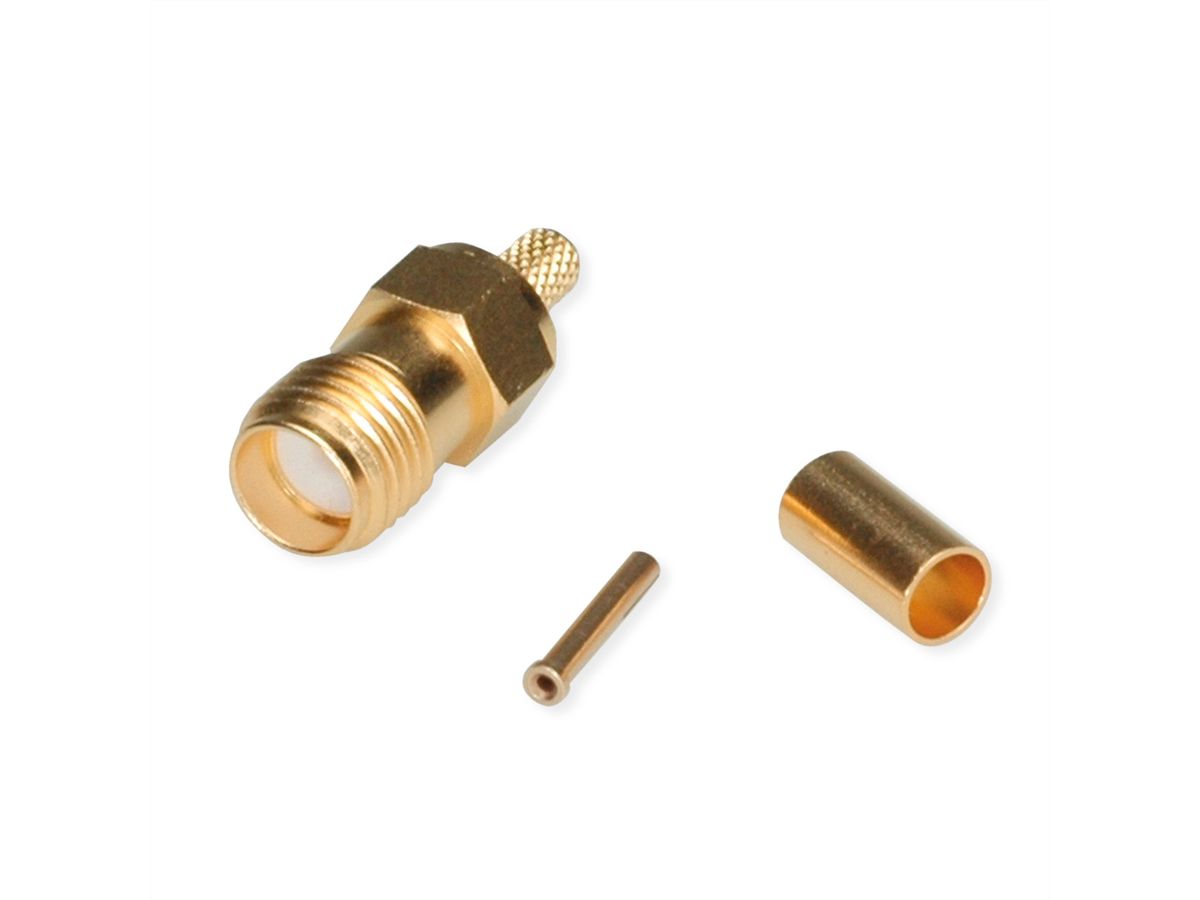

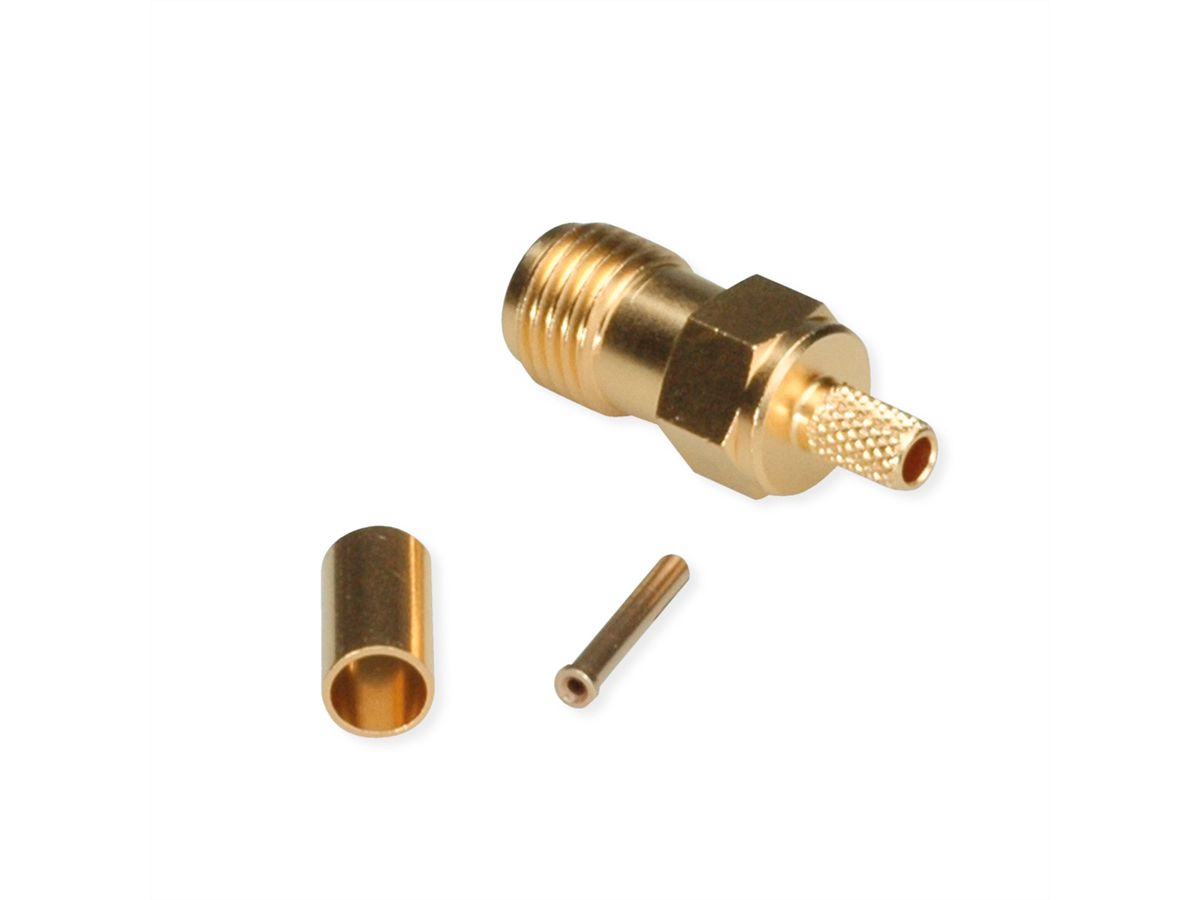

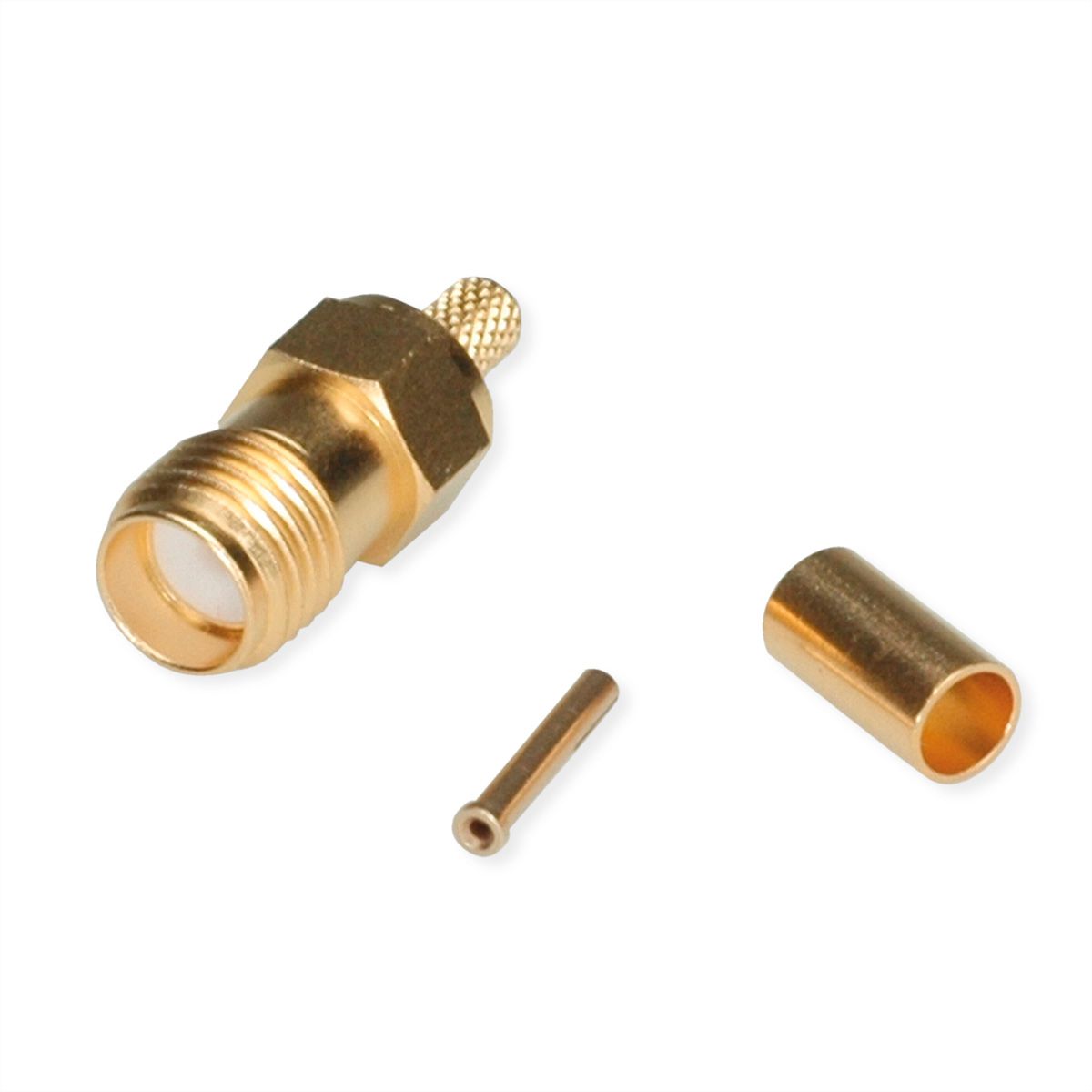

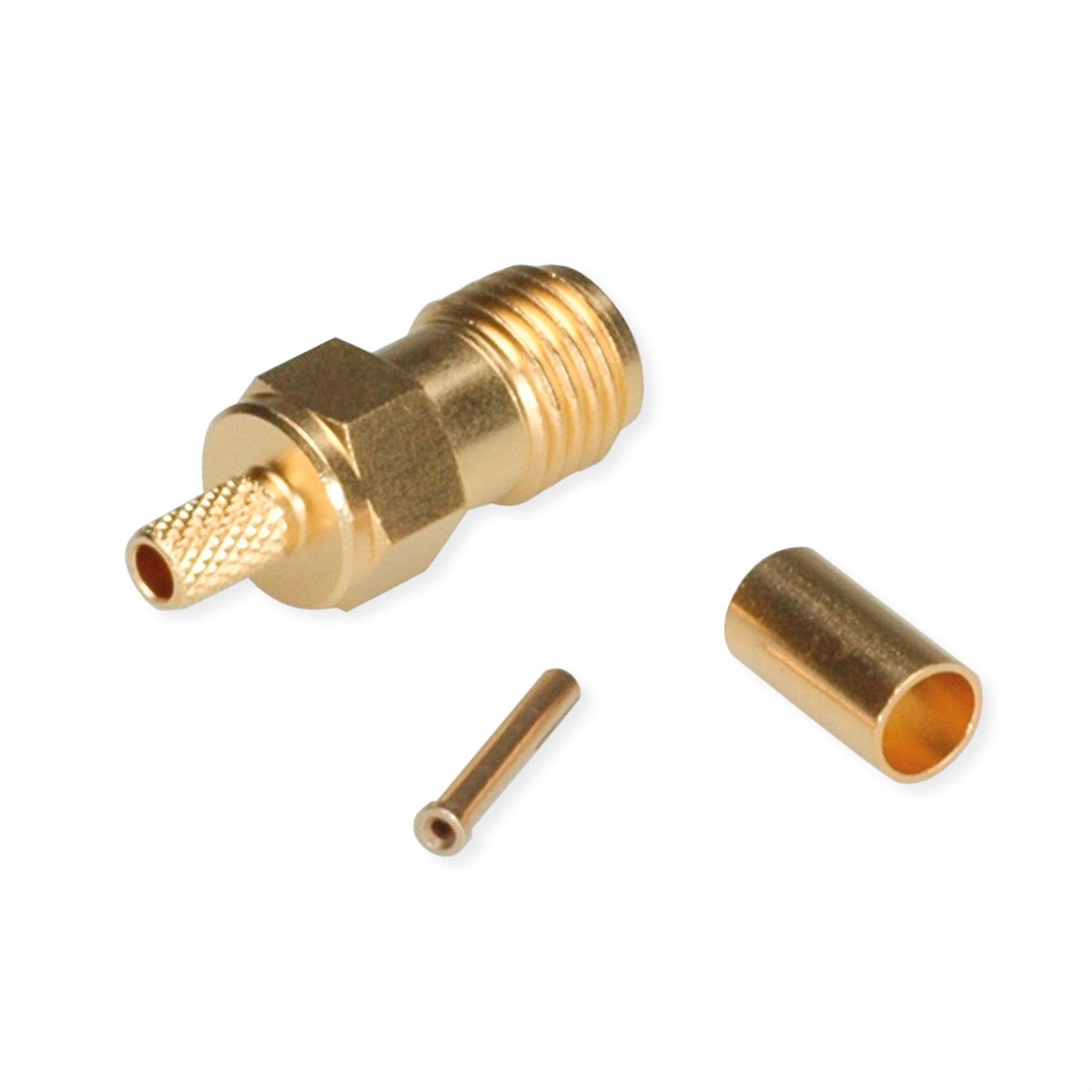

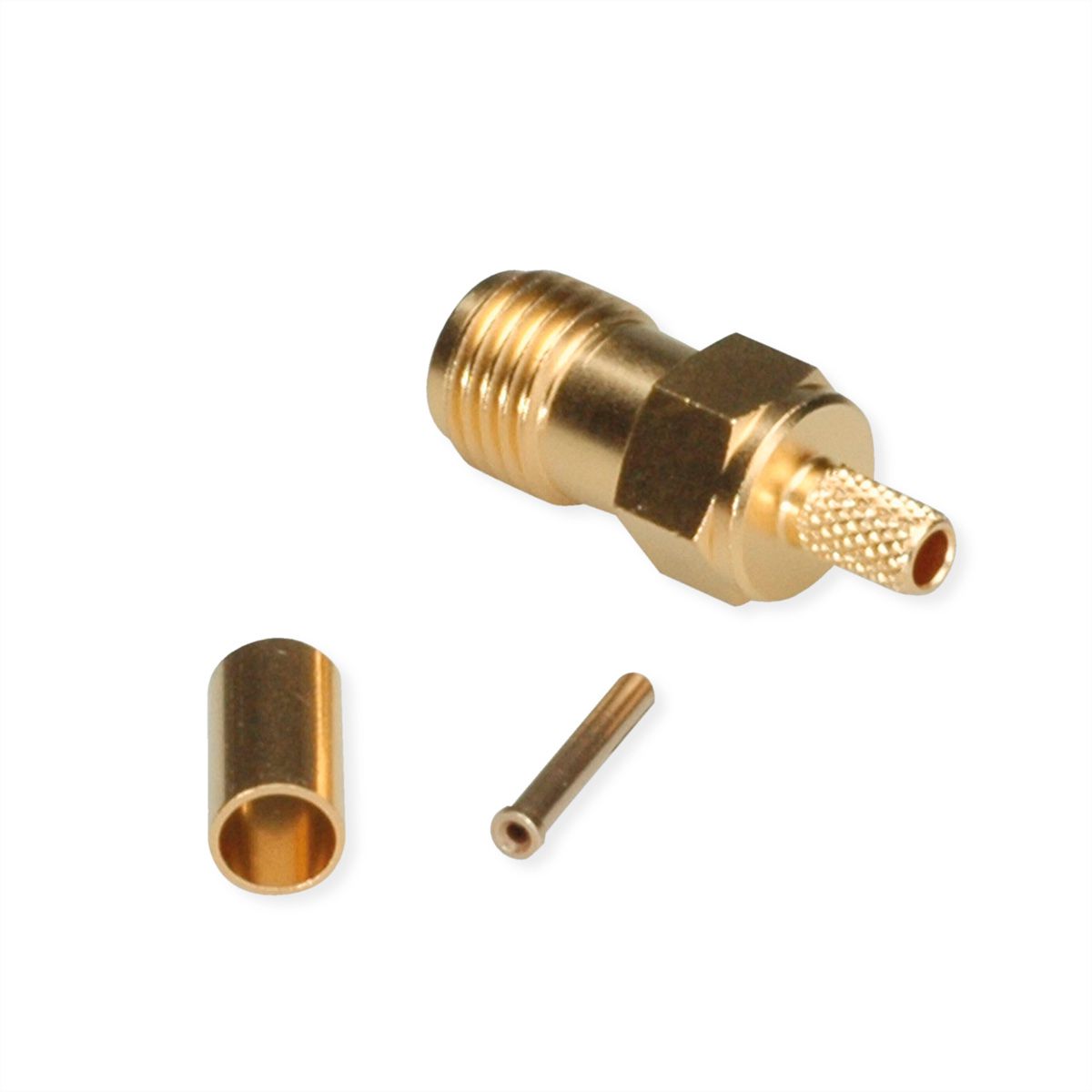

TELEGÄRTNER SMA-Kabelbuchse für RG-316/U, vergoldet Löt-/Crimpanschluss

Art. nr. 21170442 Merk / Fabrikant TELEGÄRTNER Fabrikant artikel nr. 100024672 EAN 4018359120894 Gewicht artikel 0,012 kg
TELEGÄRTNER

Meld u aan om onze prijzen te bekijken en bestellingen te kunnen plaatsen. Levering uitsluitend aan industriële, commerciële, ambachtelijke, openbare instellingen, autoriteiten en vergelijkbare organisaties. Geen verkoop aan particulieren!

Inloggen
Beschikbaar ca. 5-8-2026
Download PDF

Beschrijving

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ohm. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt.

  • Artikelbezeichnung: SMA Jck str sd/cr G7 Au (Alte Artikelnummer J01151A0051)
  • Kabelgruppe; Kabel: G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF)
  • Anmerkungen: löt/crimp
  • Oberfläche: Gold

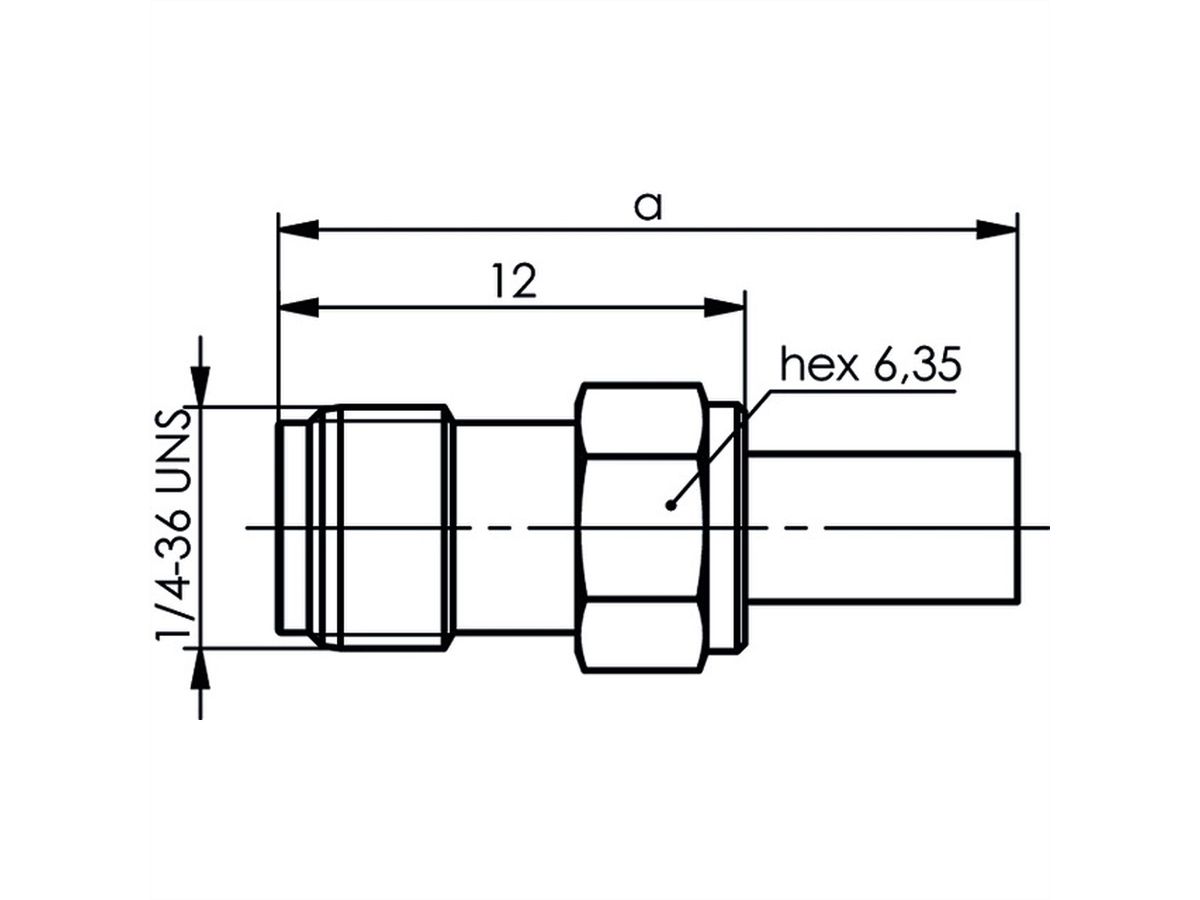

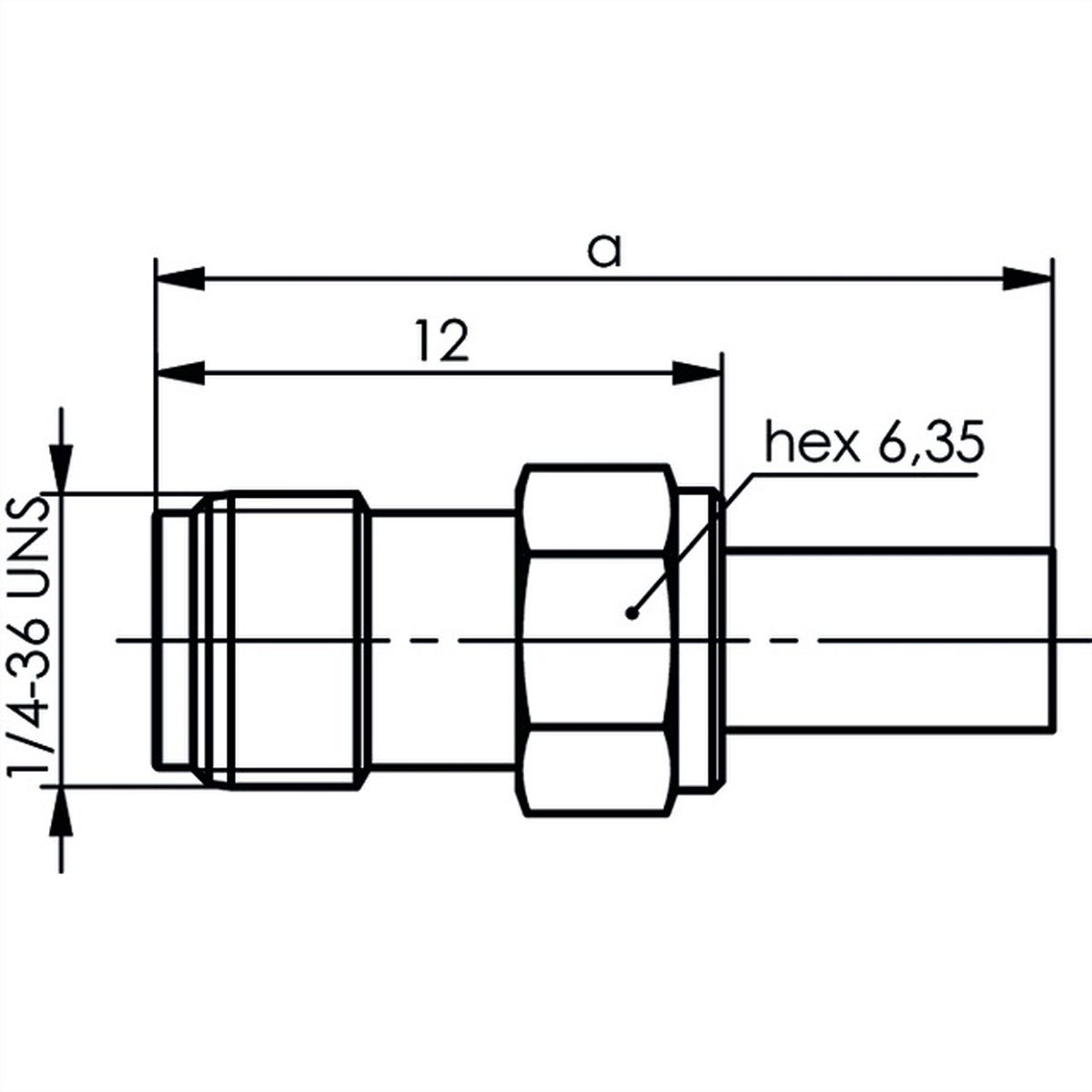

  • Abmessungen: a=19
  • Montage: C0703
Elektrische Eigenschaften
  • Wellenwiderstand 50 Ω
  • Spannungsfestigkeit 1 kV/50 Hz
  • Betriebsspannung ≤ 335 V/50 Hz
  • Durchgangswiderstand Innenleiter ≤ 3 mΩ
  • Durchgangswiderstand Außenleiter ≤ 2 mΩ
  • Isolationswiderstand ≥ 5 GΩ

Specificaties

Producent
TELEGÄRTNER
Product groep
Koaxialstecker
Product type
SMA-Kabelbuchse Crimp
Kleur
gold
Aantal Poorten
1
Type connector kant 1
SMA-Steckverbinder
M/F kant 1
Weiblich (Buchse)
Type connector kant 2
Löt-/Crimpanschluss
Beschermingsklasse (IP-code)
IP68
Insteek richting
gerade
Karakteristieke impedantie
50 Ohm
Hoogte
6.35 mm
Breedte
6.35 mm
Diepte
19 mm
Gewicht
2 g
Hoogte verpakking
30 mm
Breedte verpakking
100 mm
Diepte verpakking
130 mm
Gewicht verpakking
0.012 kg
