Beschrijving

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ohm. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt.

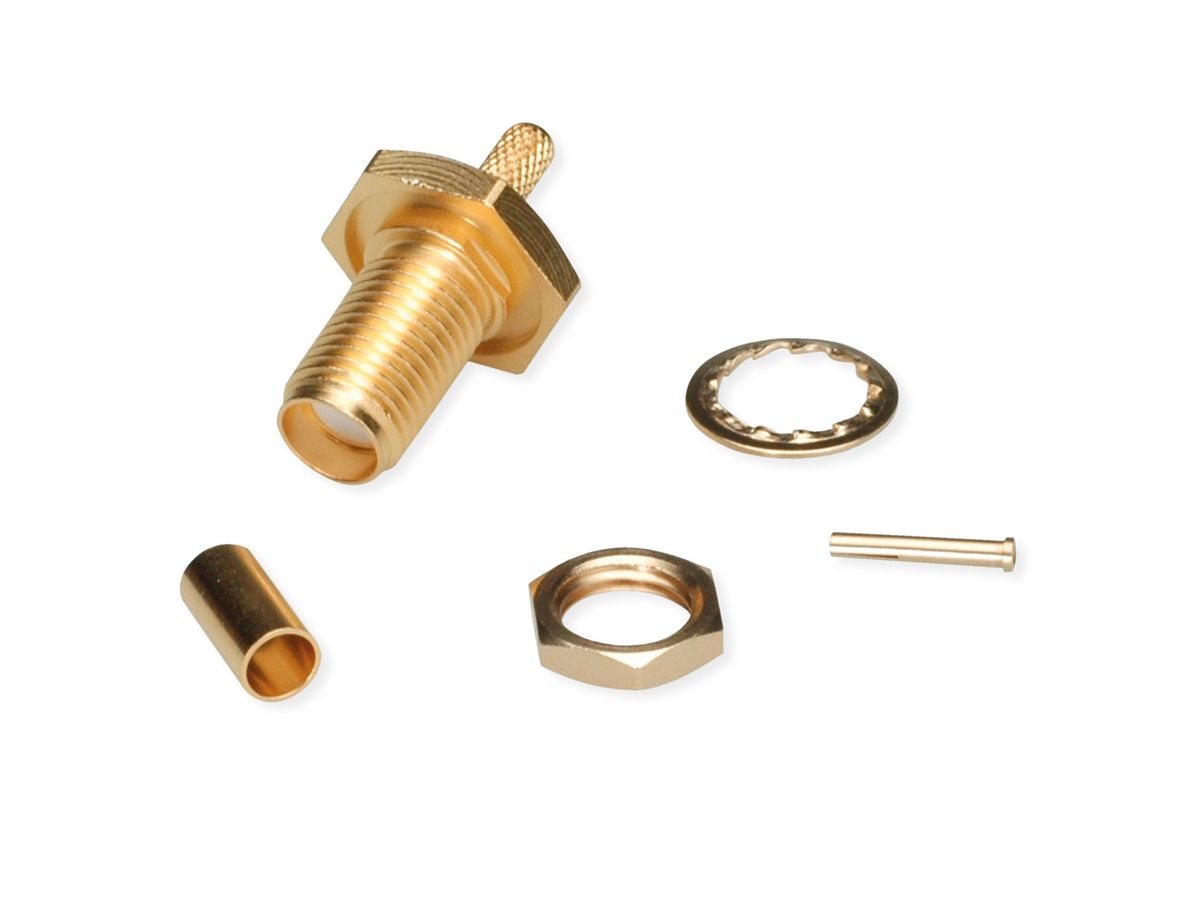

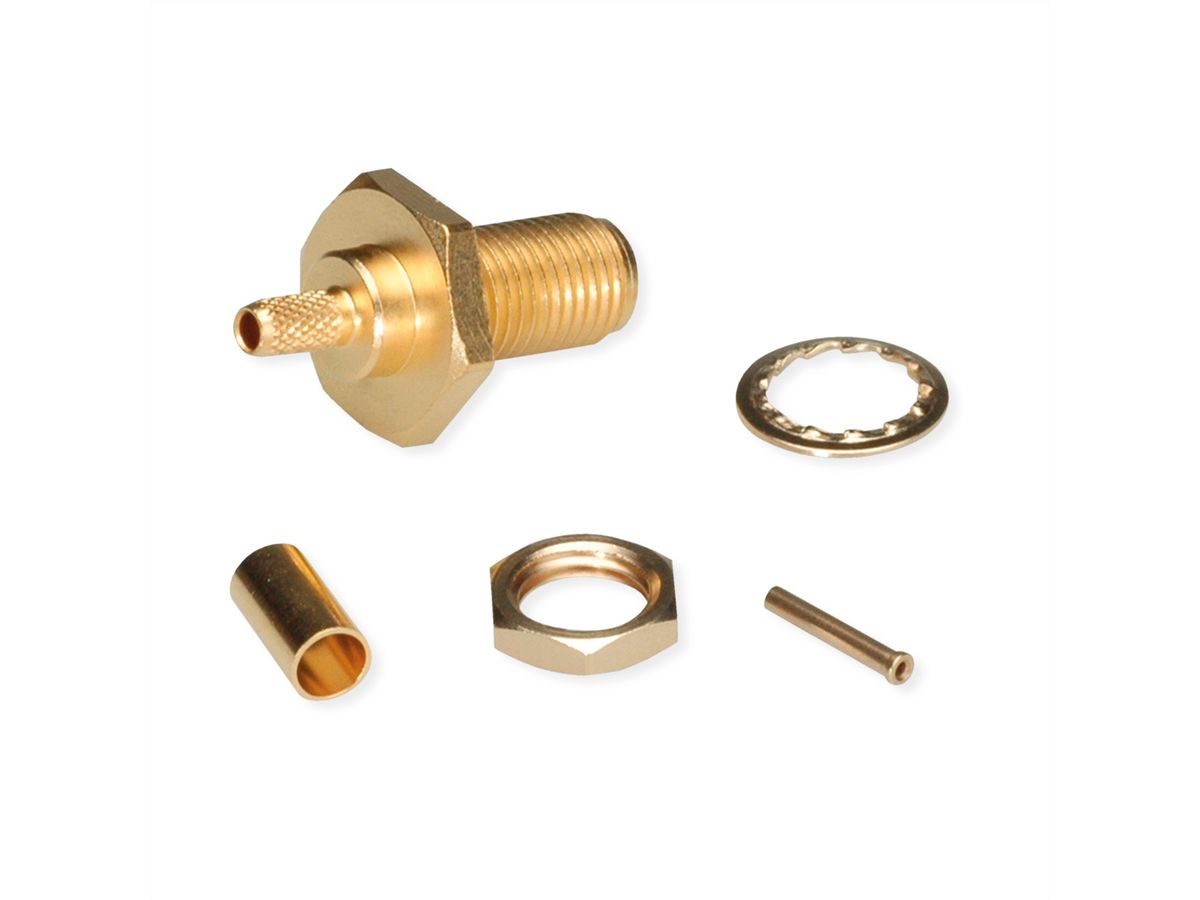

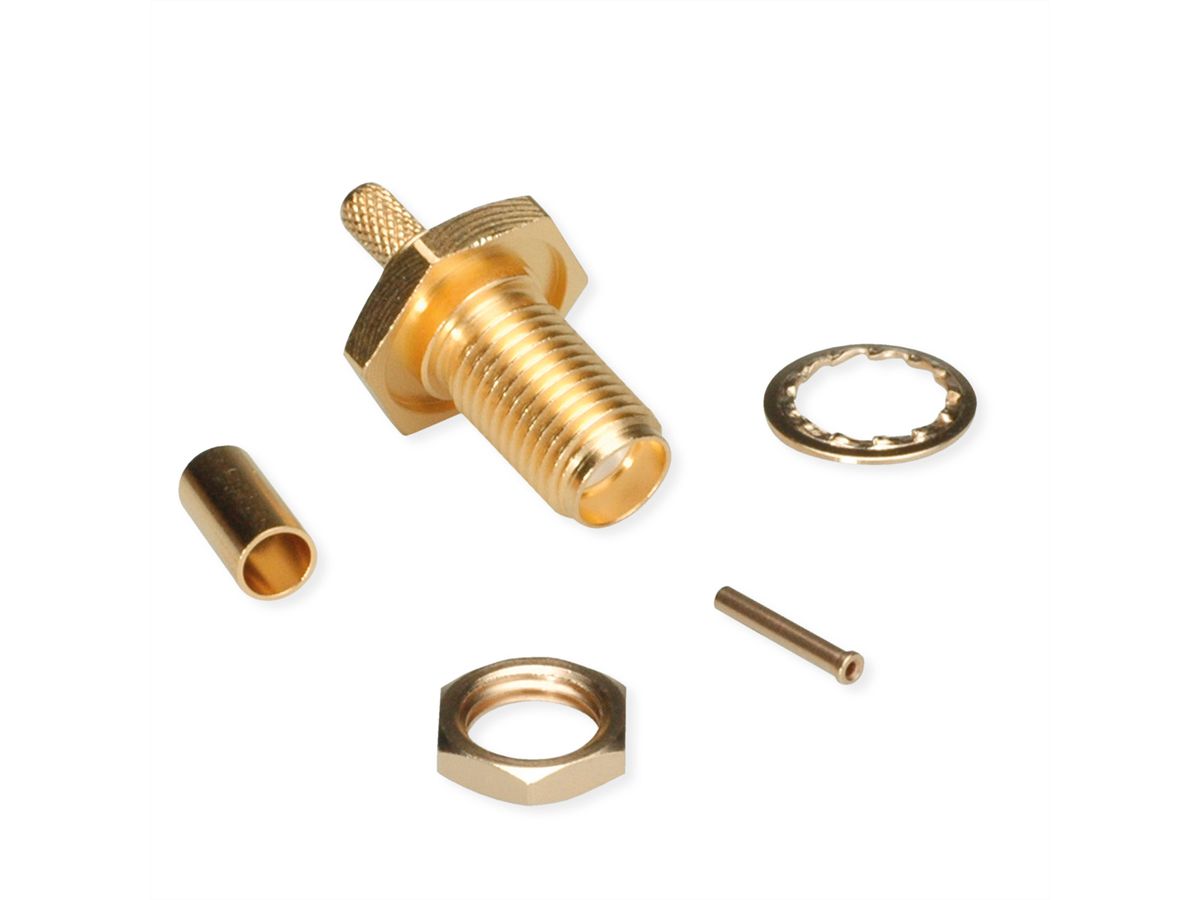

• Artikelbezeichnung: SMA Jck str Bkhd sd/cr G7 Au (Alte Artikelnummer J01151A0001)
• Kabelgruppe; Kabel: G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF)
• Oberfläche: Gold

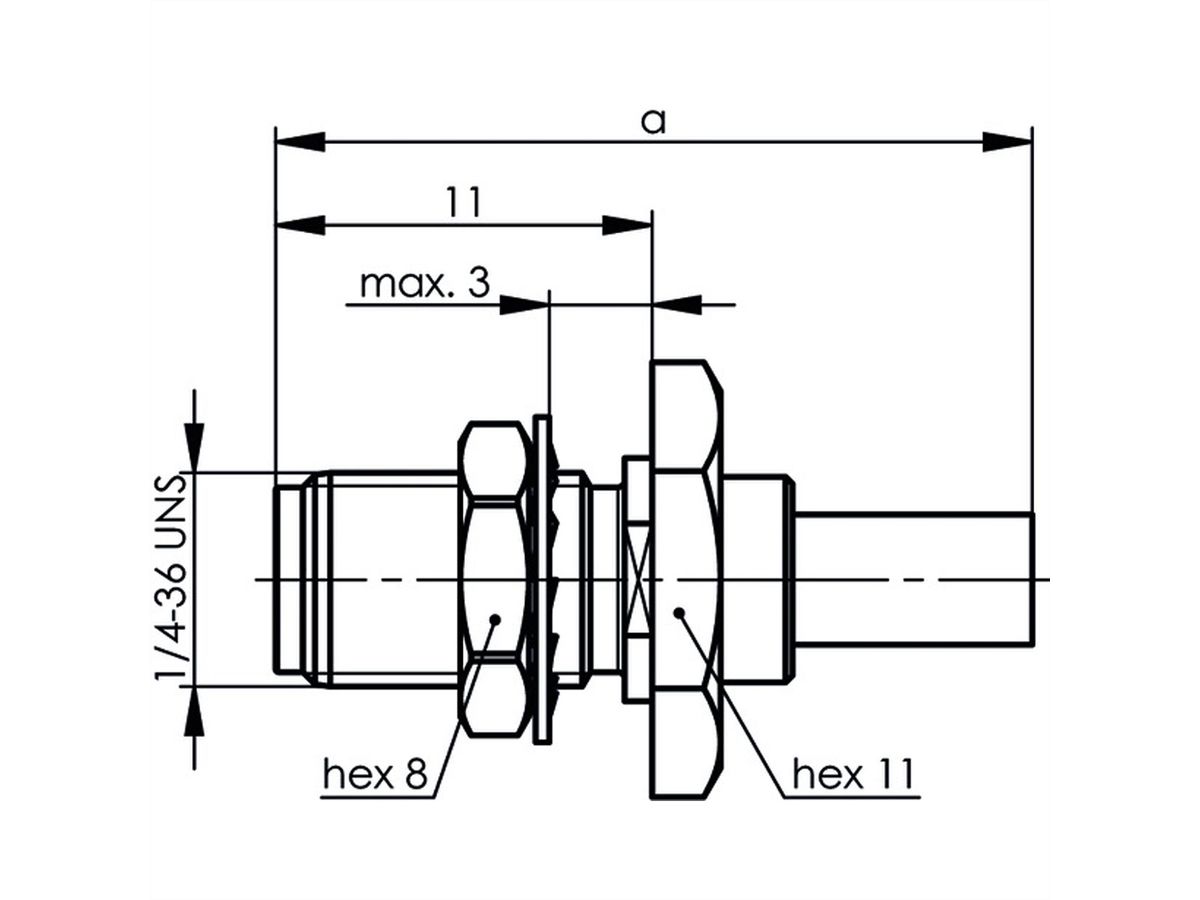

• Abmessungen: a=22
• Einbaumaß: Z027
• Montage: C0803

Elektrische Eigenschaften

• Wellenwiderstand 50 Ω
• Spannungsfestigkeit 1 kV/50 Hz
• Betriebsspannung ≤ 335 V/50 Hz
• Durchgangswiderstand Innenleiter ≤ 3 mΩ
• Durchgangswiderstand Außenleiter ≤ 2 mΩ
• Isolationswiderstand ≥ 5 GΩ

Specificaties

Producent	TELEGÄRTNER
Product groep	Koaxialstecker
Product type	SMA-Kabeleinbaubuchse Crimp
Kleur	gold
Aantal Poorten	1
Type connector kant 1	SMA-Steckverbinder
M/F kant 1	Weiblich (Buchse)
Beschermingsklasse (IP-code)	IP68
Insteek richting	gerade
Hoogte verpakking	30 mm
Breedte verpakking	90 mm
Diepte verpakking	130 mm
Gewicht verpakking	0.023 kg

Downloads

Manufacturer data sheet - English (28,5 KB)

Download

Technical drawing - English (414,9 KB)

Download
