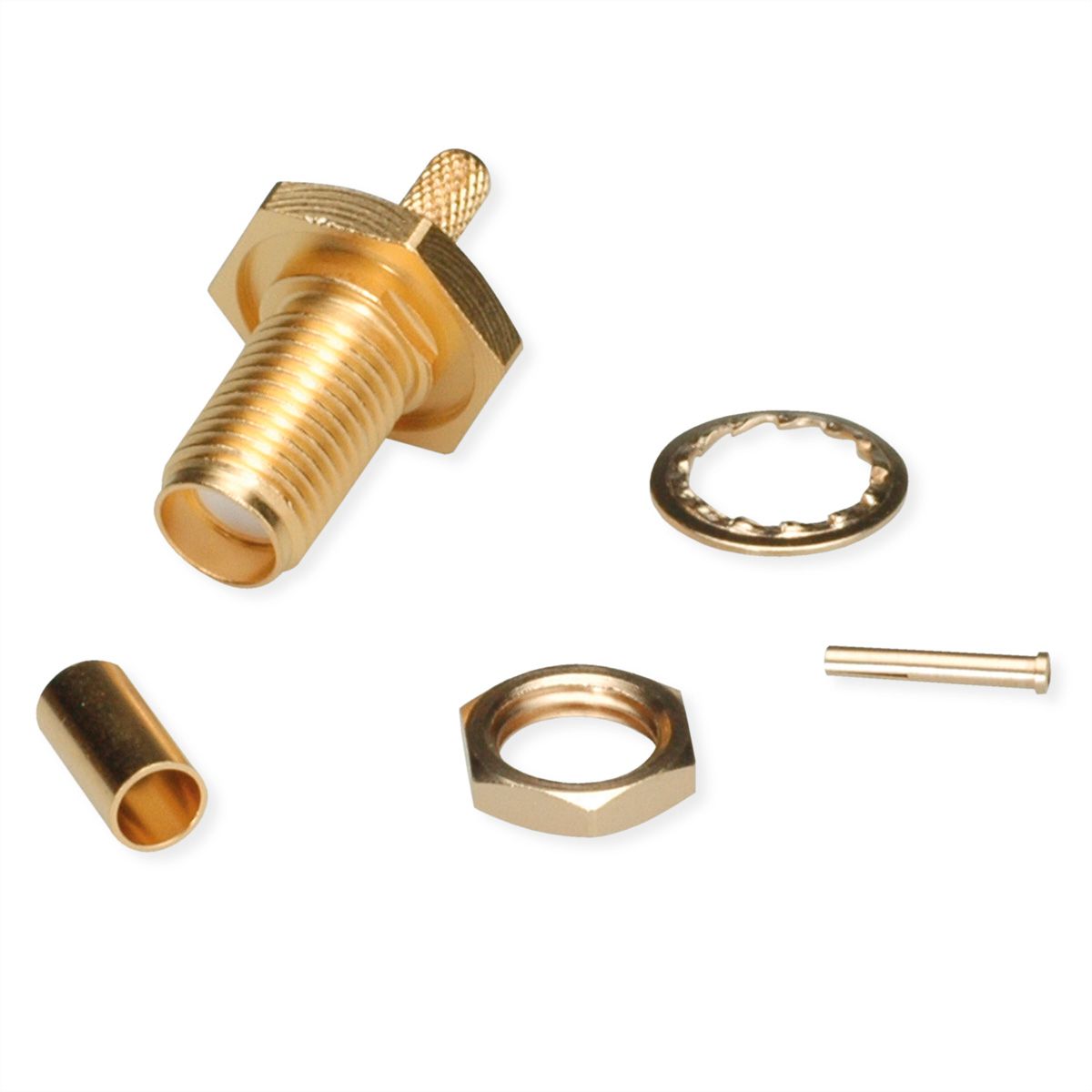

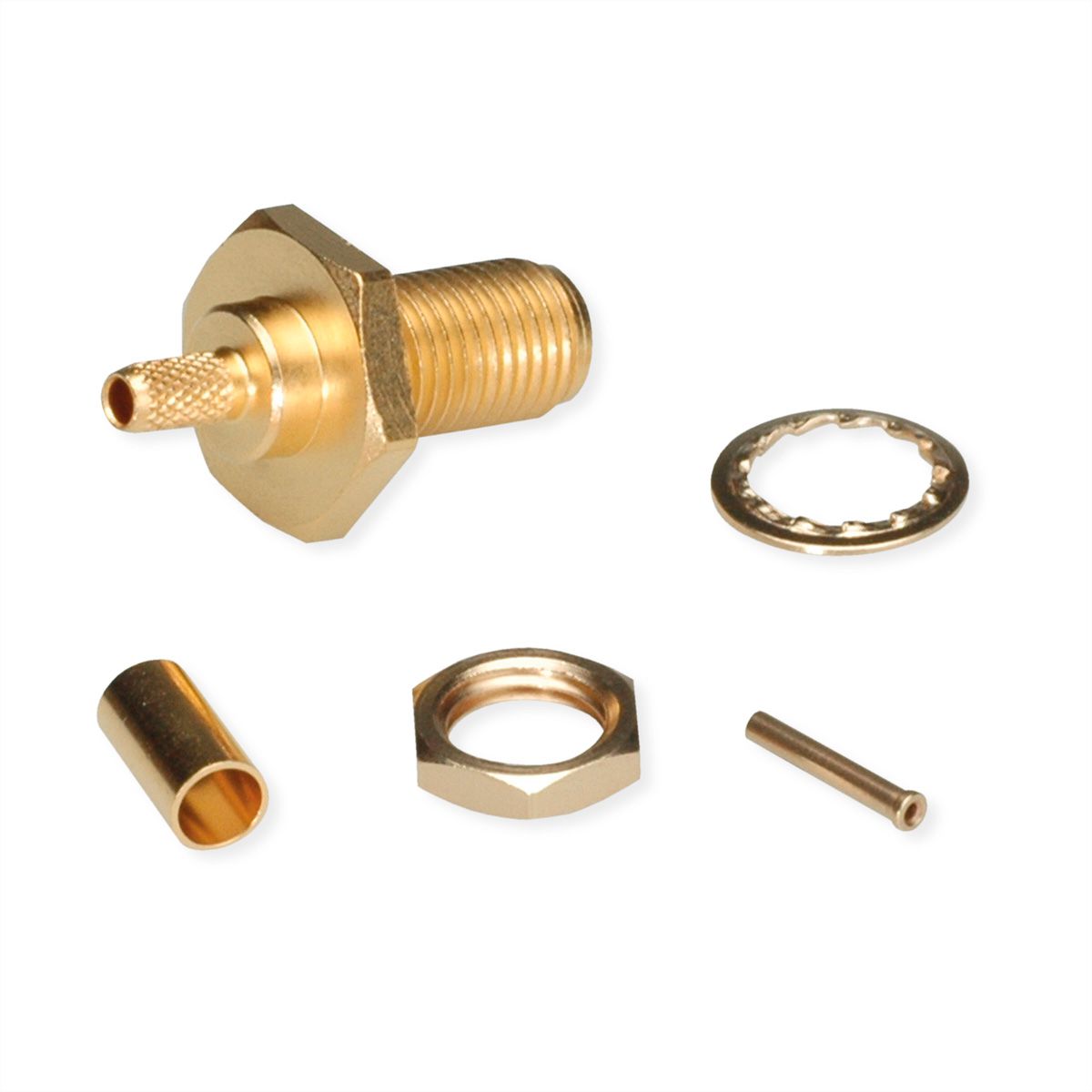

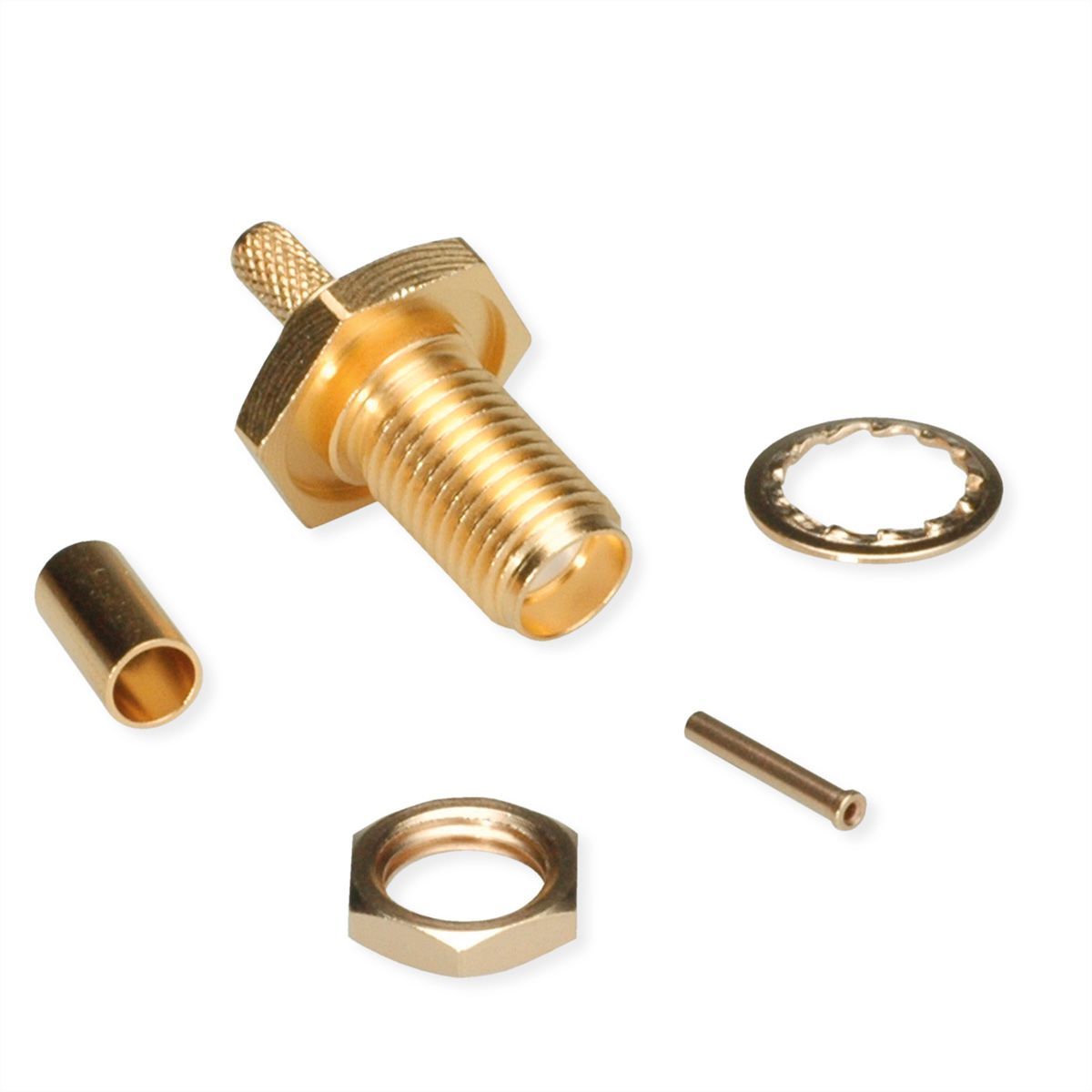

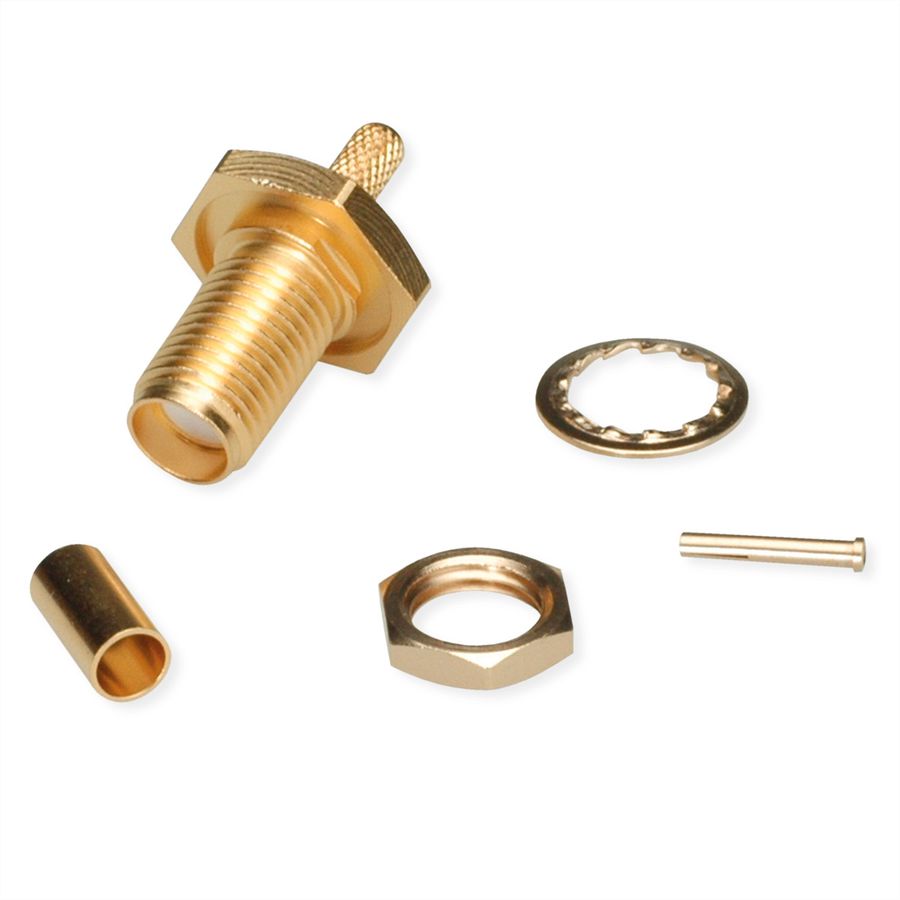

TELEGÄRTNER SMA-Kabeleinbaubuchse für RG-316/U vergoldet

Art. nr. 21170418 Merk / Fabrikant TELEGÄRTNER Fabrikant artikel nr. 100024666 EAN 4018359120740 Gewicht artikel 0,006 kg
TELEGÄRTNER
Nieuwe producten

Meld u aan om onze prijzen te bekijken en bestellingen te kunnen plaatsen. Levering uitsluitend aan industriële, commerciële, ambachtelijke, openbare instellingen, autoriteiten en vergelijkbare organisaties. Geen verkoop aan particulieren!

Inloggen
Op voorraad - leverbaar binnen enkele dagen
Voor 14.00 uur besteld - meestal dezelfde dag verzonden
Download PDF

Beschrijving

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ohm. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt.

  • Artikelbezeichnung: SMA Jck str Bkhd sd/cr G7 Au (Alte Artikelnummer J01151A0001)
  • Kabelgruppe; Kabel: G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF)
  • Oberfläche: Gold

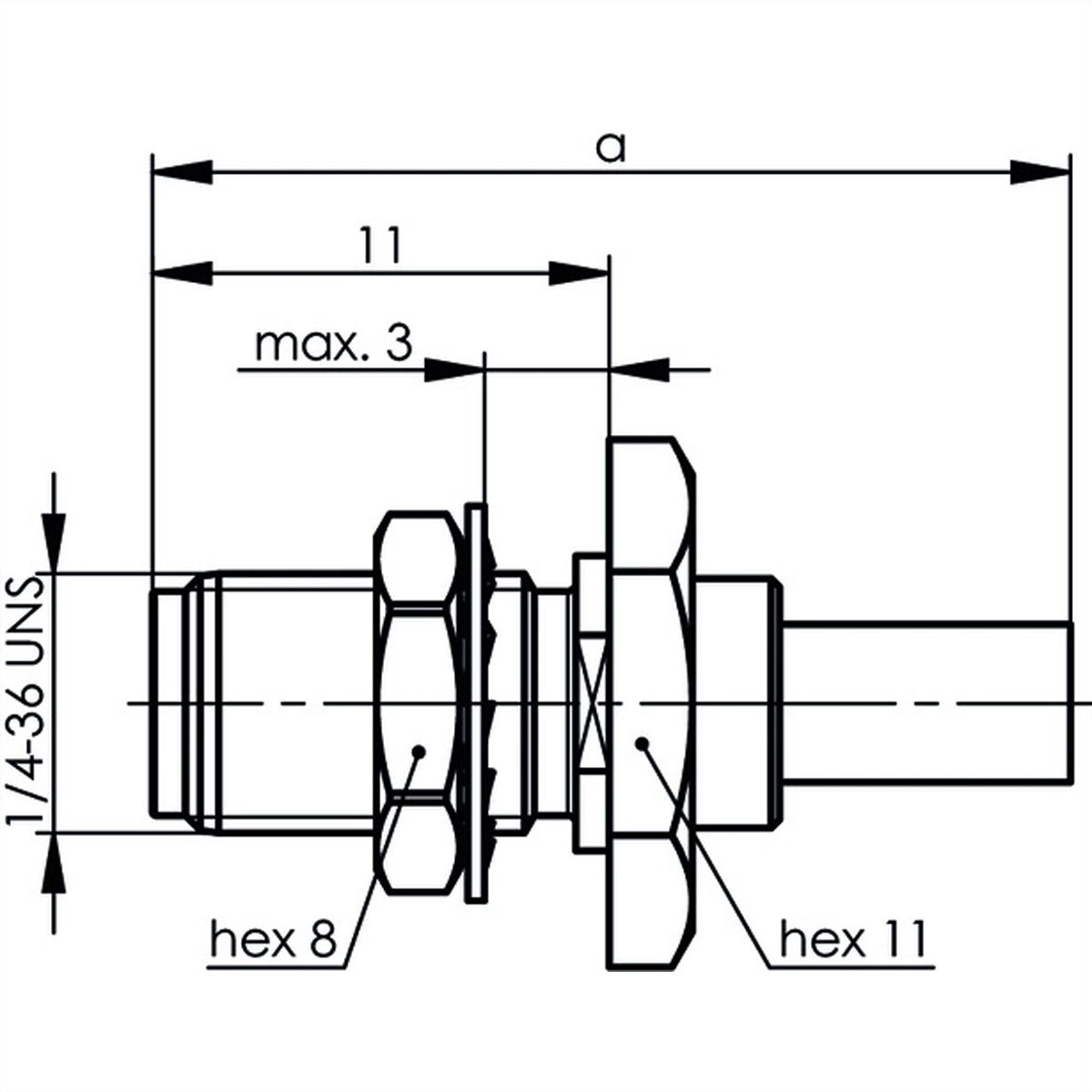

  • Abmessungen: a=22
  • Einbaumaß: Z027
  • Montage: C0803
Elektrische Eigenschaften
  • Wellenwiderstand 50 Ω
  • Spannungsfestigkeit 1 kV/50 Hz
  • Betriebsspannung ≤ 335 V/50 Hz
  • Durchgangswiderstand Innenleiter ≤ 3 mΩ
  • Durchgangswiderstand Außenleiter ≤ 2 mΩ
  • Isolationswiderstand ≥ 5 GΩ

Specificaties

Producent
TELEGÄRTNER
Product groep
Koaxialstecker
Product type
SMA-Kabeleinbaubuchse Crimp
Kleur
gold
Aantal Poorten
1
Type connector kant 1
SMA-Steckverbinder
M/F kant 1
Weiblich (Buchse)
Type connector kant 2
Löt-/Crimpanschluss
Beschermingsklasse (IP-code)
IP68
Insteek richting
gerade
Karakteristieke impedantie
50 Ohm
Hoogte
11 mm
Breedte
11 mm
Diepte
22 mm
Gewicht
4 g
Hoogte verpakking
30 mm
Breedte verpakking
70 mm
Diepte verpakking
120 mm
Gewicht verpakking
0.006 kg
