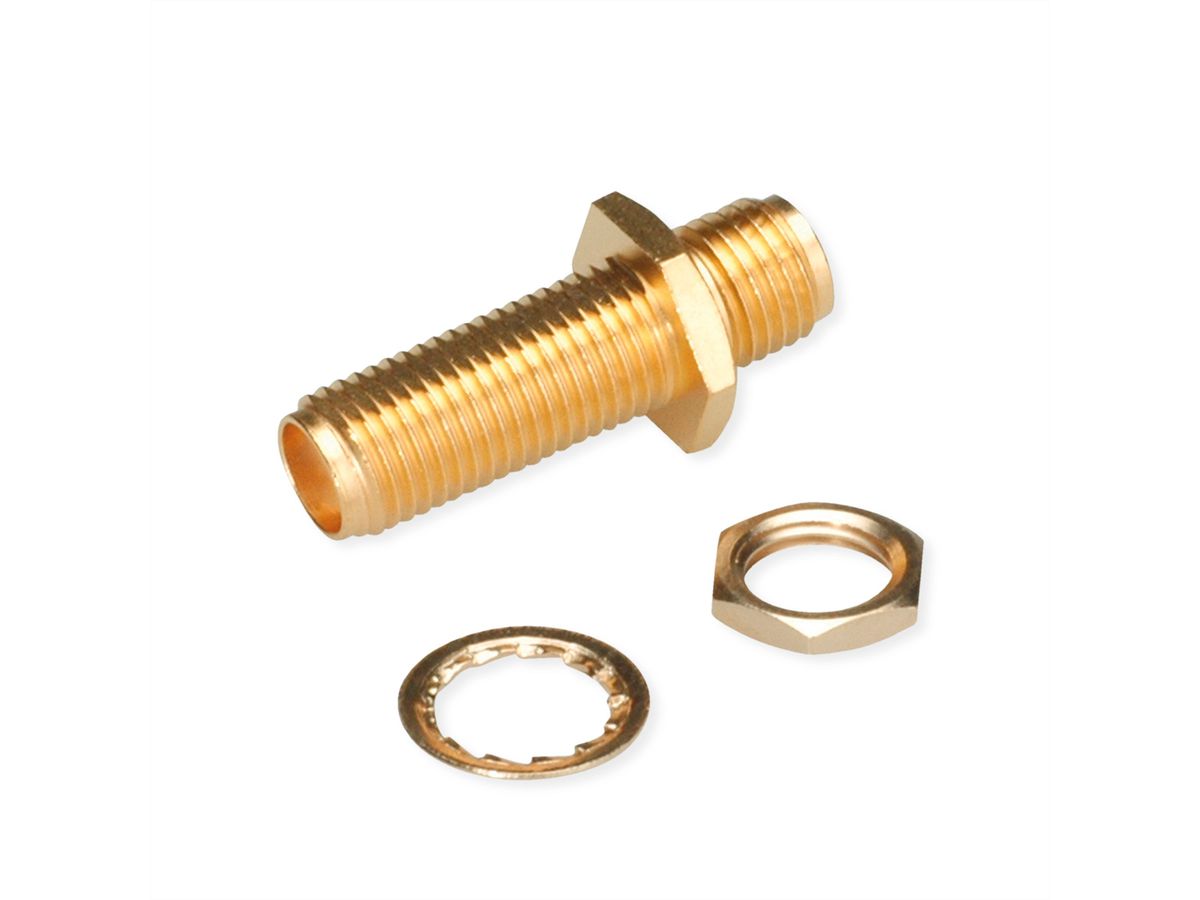

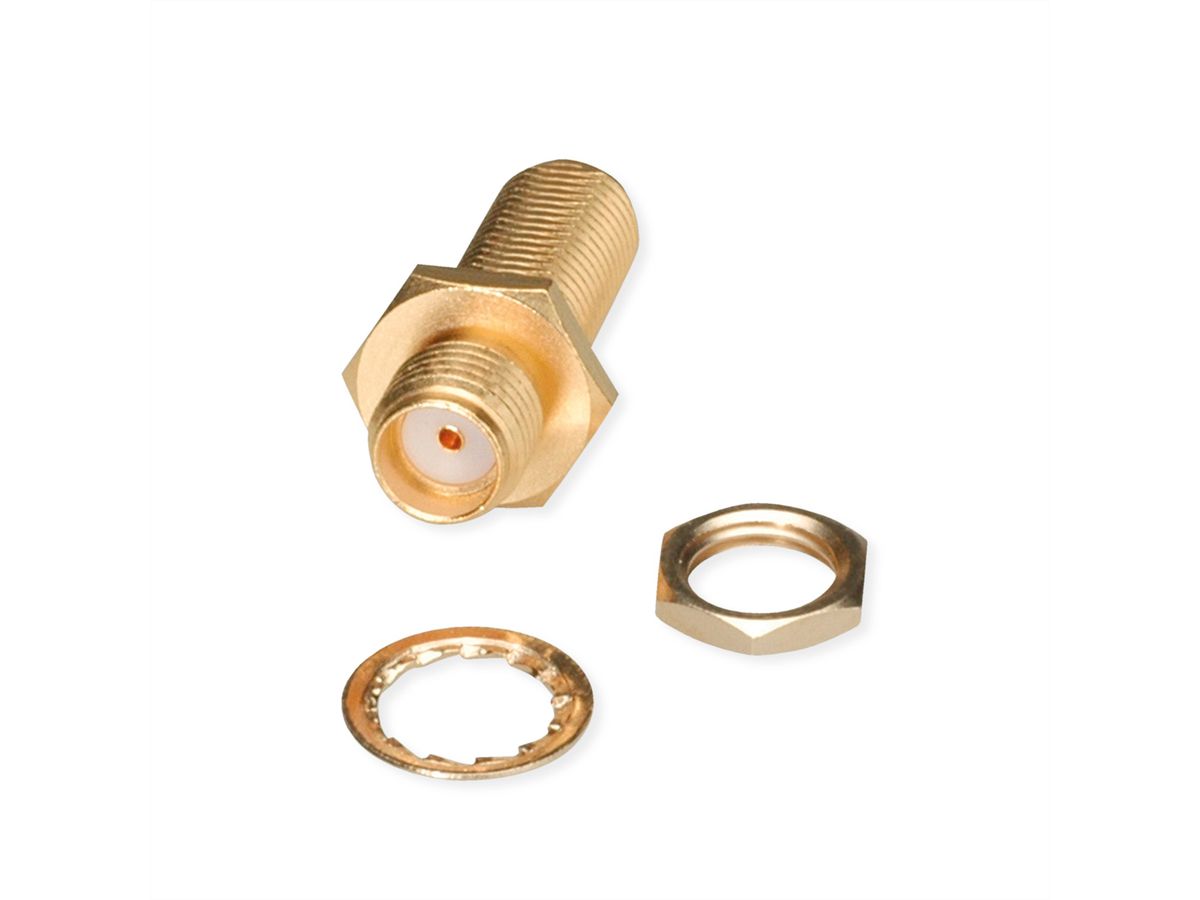

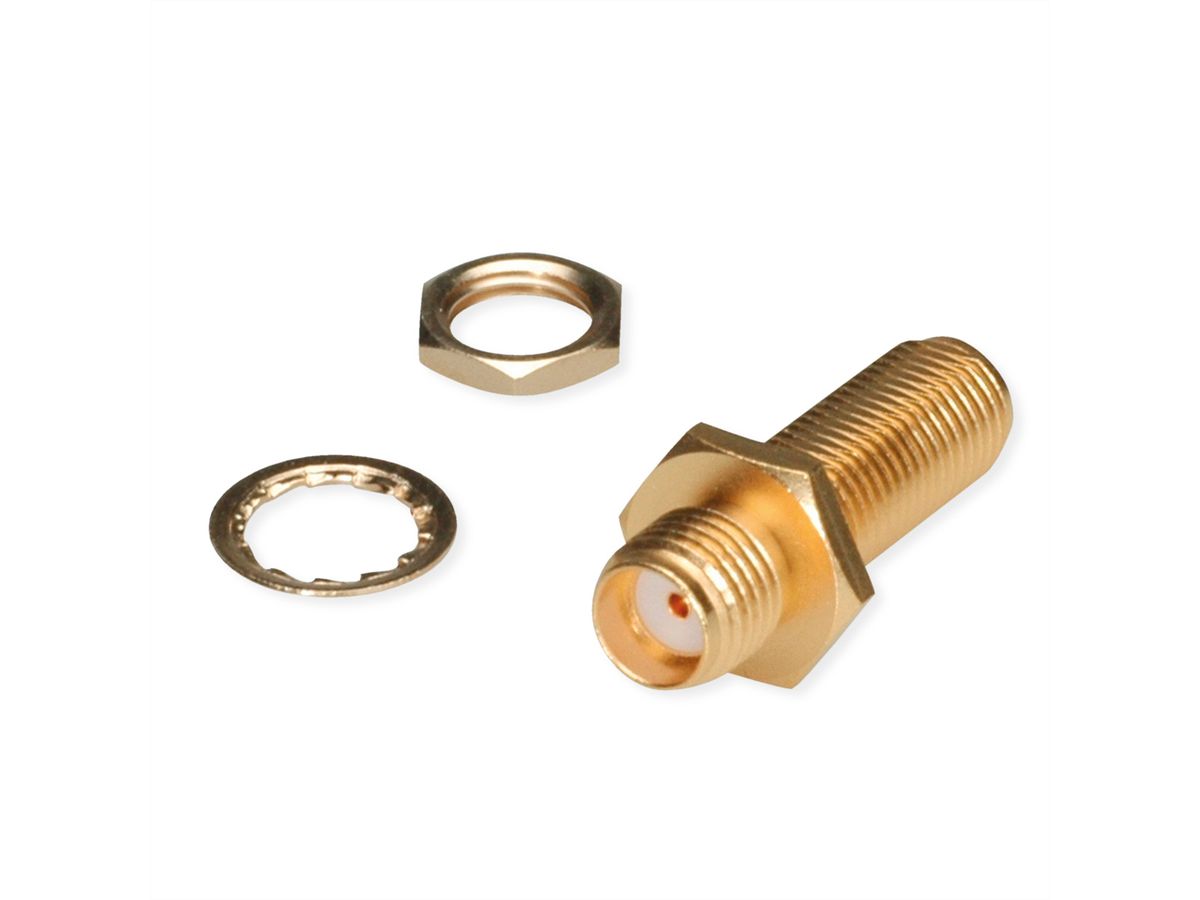

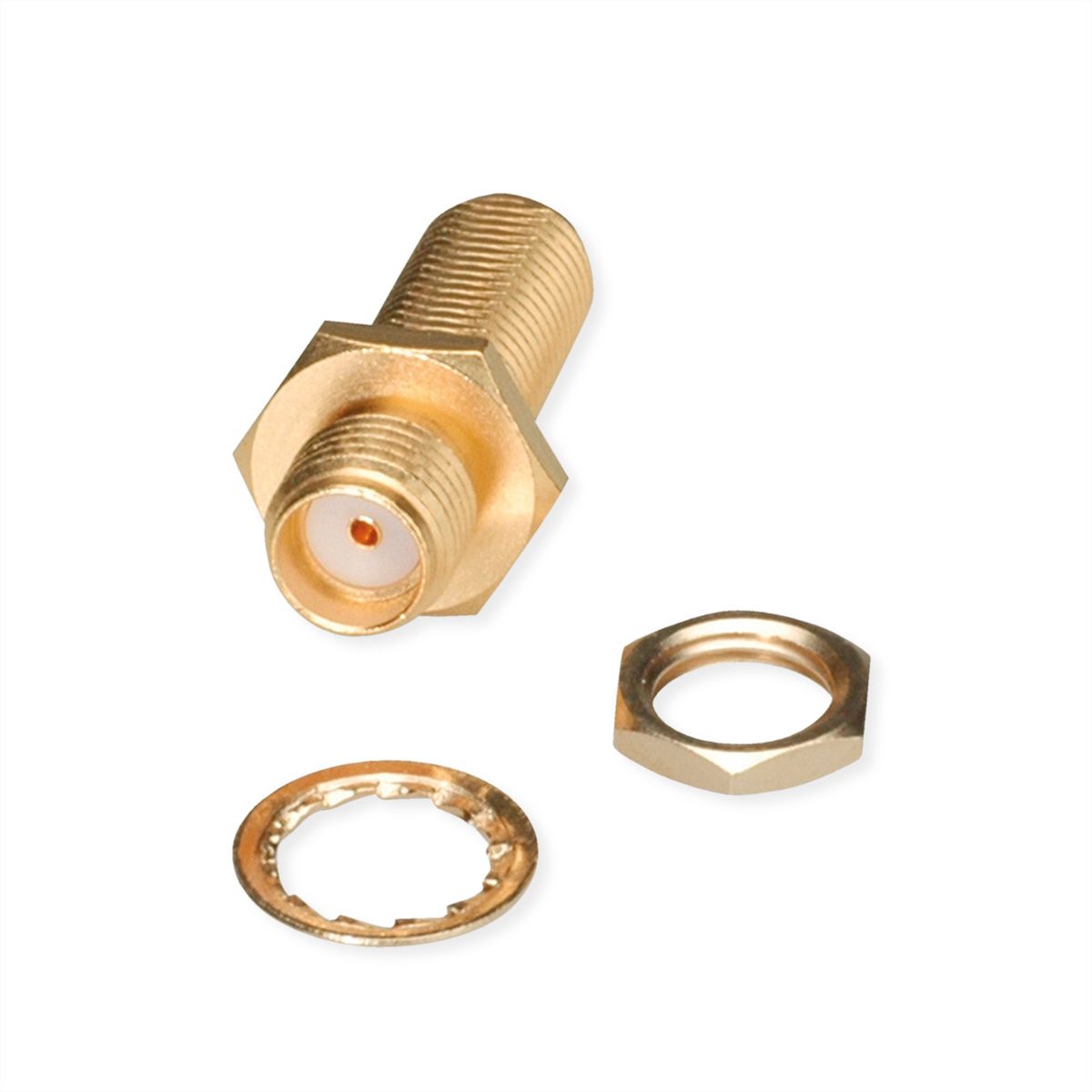

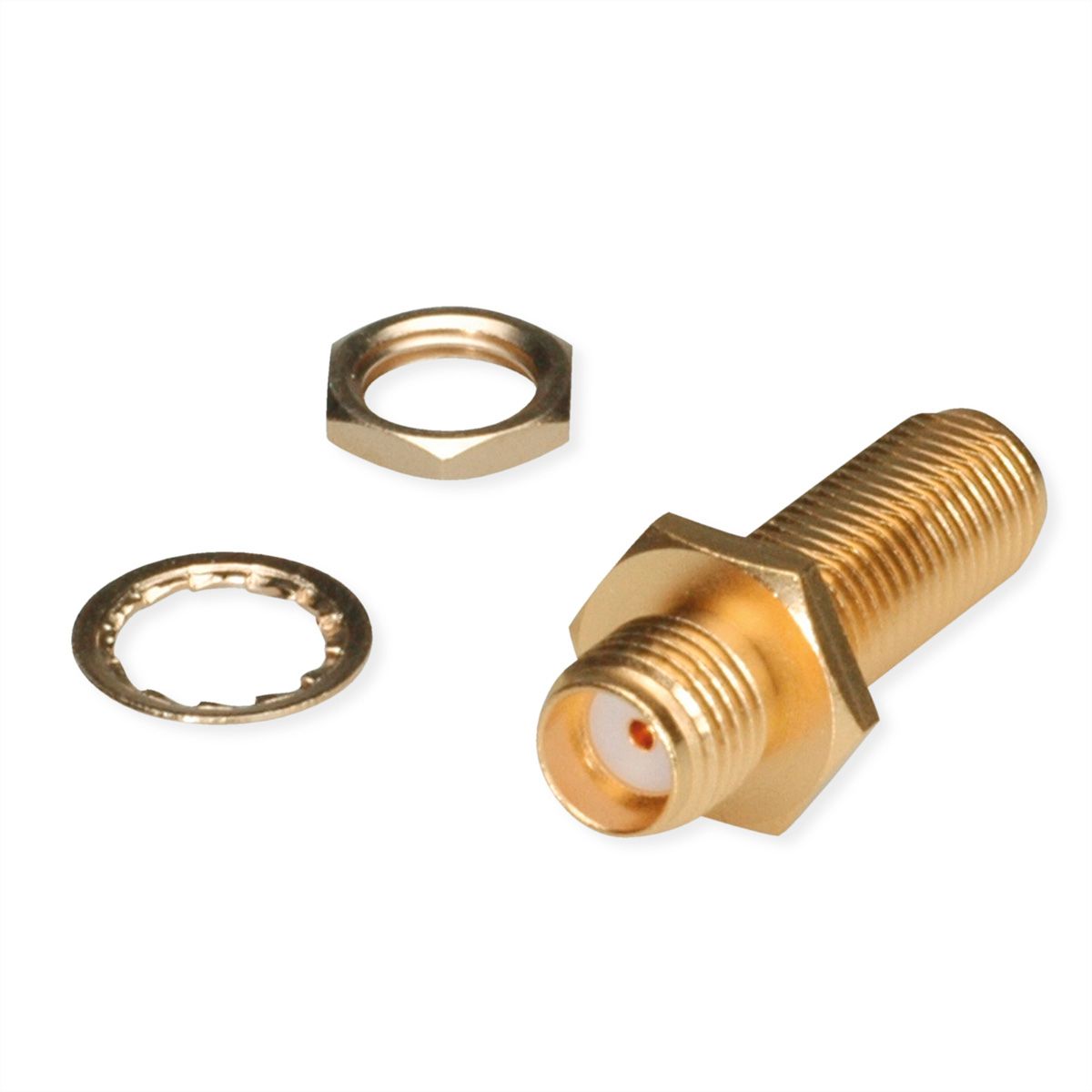

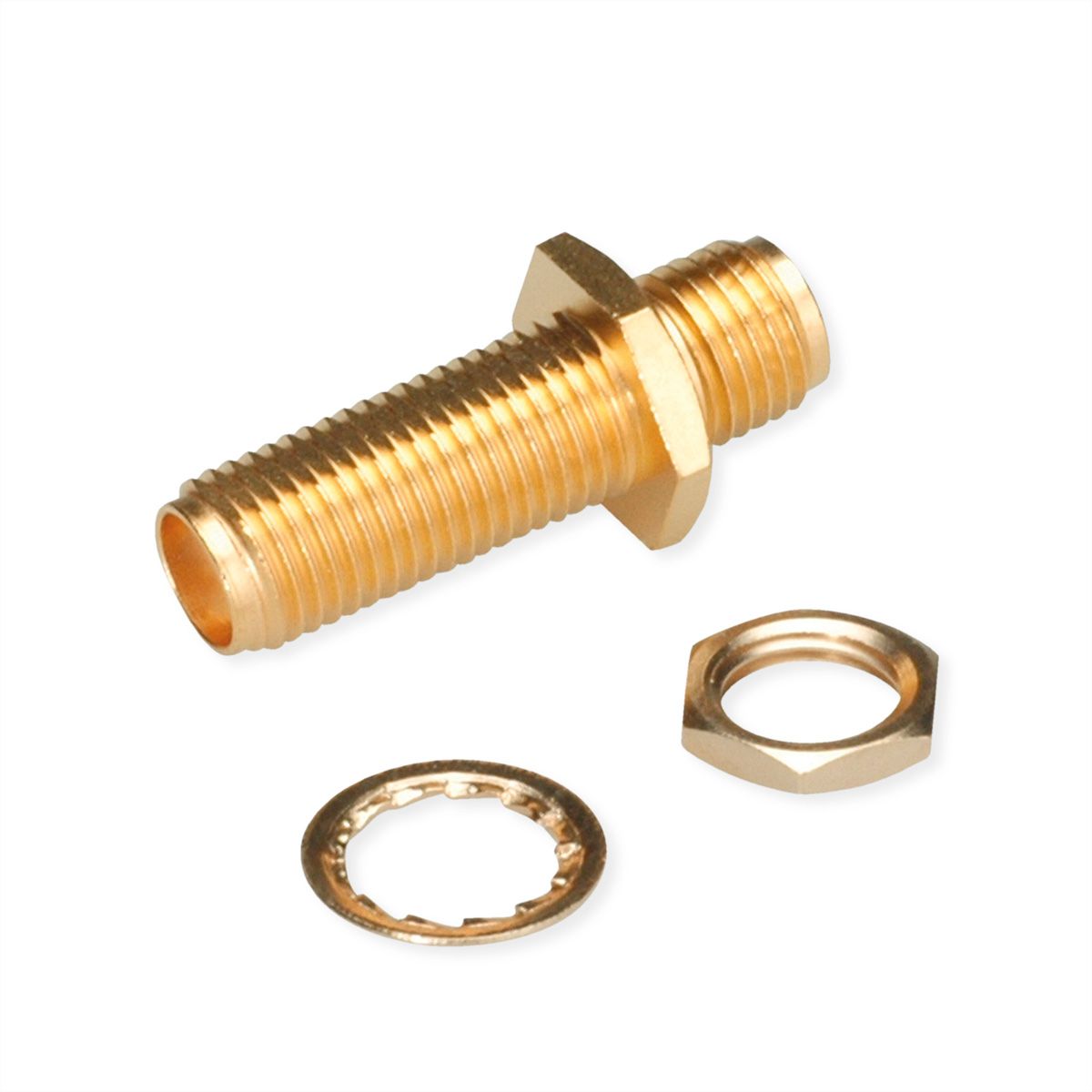

TELEGÄRTNER SMA-Verbinder Buchse/Buchse vergoldet

Art. nr. 21170415 Merk / Fabrikant TELEGÄRTNER Fabrikant artikel nr. 100024794 EAN 4018359122423 Gewicht artikel 0,022 kg
TELEGÄRTNER

Meld u aan om onze prijzen te bekijken en bestellingen te kunnen plaatsen. Levering uitsluitend aan industriële, commerciële, ambachtelijke, openbare instellingen, autoriteiten en vergelijkbare organisaties. Geen verkoop aan particulieren!

Inloggen
Op voorraad - leverbaar binnen enkele dagen
Voor 14.00 uur besteld - meestal dezelfde dag verzonden
Download PDF

Beschrijving

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ohm. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt.

  • Artikelbezeichnung: SMA Adapt str Bkhd f-f (Alte Artikelnummer J01154A0041)
  • Ausführung: f-f
  • Rückflussdämpfung: typ.: 1 GHz: -40 dB; 2 GHz: -35 dB; 6 GHz: -25 dB
  • Oberfläche: Gold

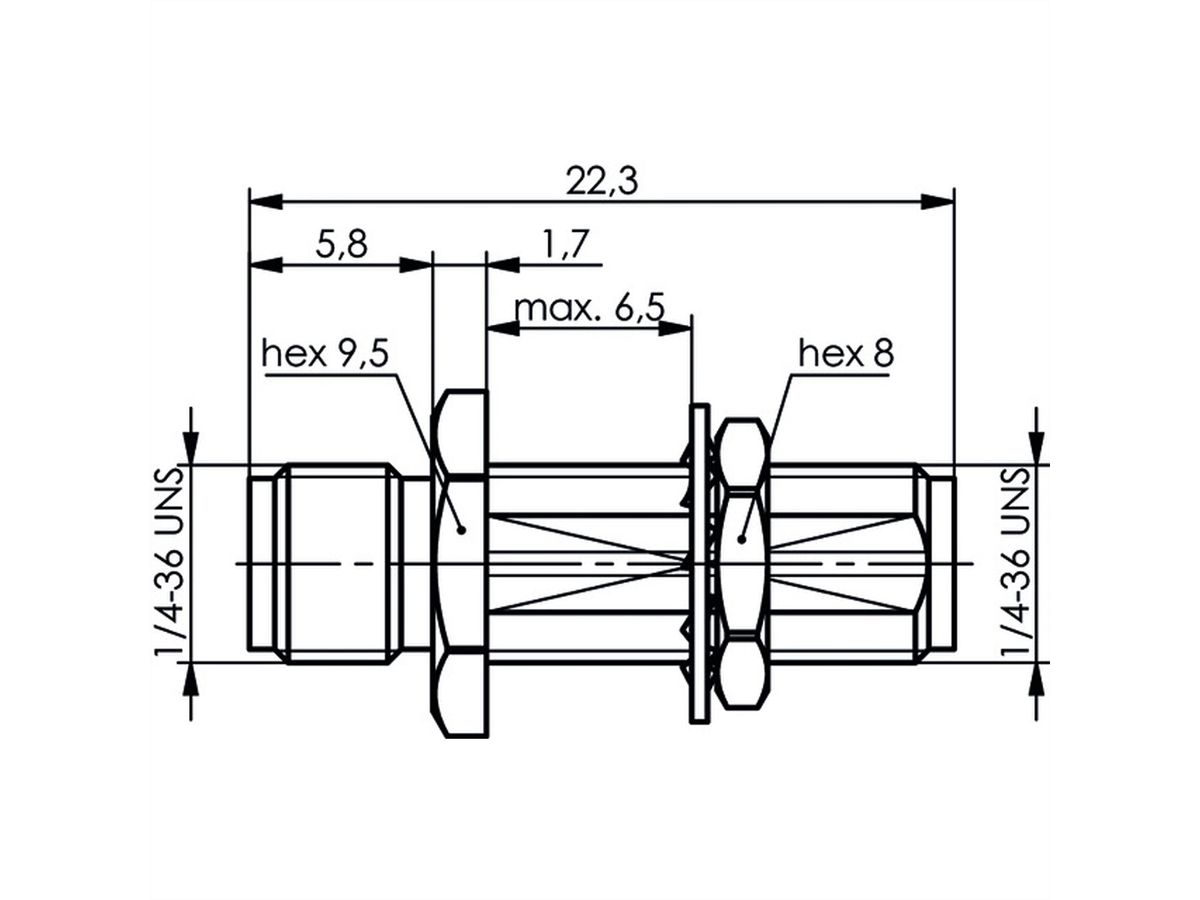

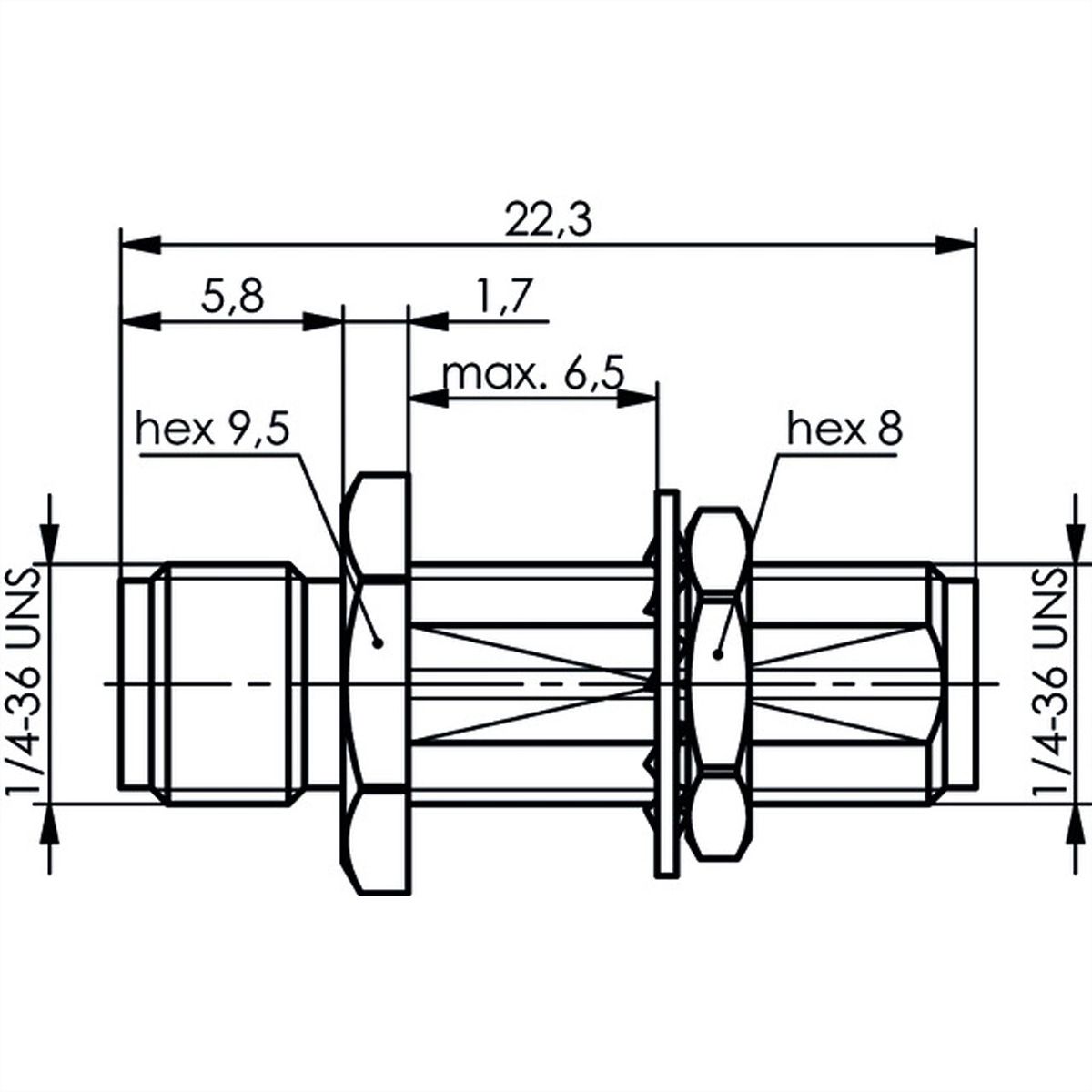

  • Einbaumaß: Z036
Elektrische Eigenschaften
  • Wellenwiderstand 50 Ω
  • Spannungsfestigkeit 1 kV/50 Hz
  • Betriebsspannung ≤ 335 V/50 Hz
  • Durchgangswiderstand Innenleiter ≤ 3 mΩ
  • Durchgangswiderstand Außenleiter ≤ 2 mΩ
  • Isolationswiderstand ≥ 5 GΩ

Specificaties

Producent
TELEGÄRTNER
Product groep
Koaxialstecker
Product type
SMA-Einbaukupplung
Kleur
gold
Aantal Poorten
1
Type connector kant 1
SMA-Steckverbinder
M/F kant 1
Weiblich (Buchse)
Type connector kant 2
SMA-Steckverbinder
M/F kant 2
Weiblich (Buchse)
Beschermingsklasse (IP-code)
IP68
Insteek richting
gerade
Karakteristieke impedantie
50 Ohm
Hoogte
9.5 mm
Breedte
9.5 mm
Diepte
22.3 mm
Gewicht
5.38 g
Hoogte verpakking
30 mm
Breedte verpakking
120 mm
Diepte verpakking
110 mm
Gewicht verpakking
0.022 kg
