Beschrijving

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ohm. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt.

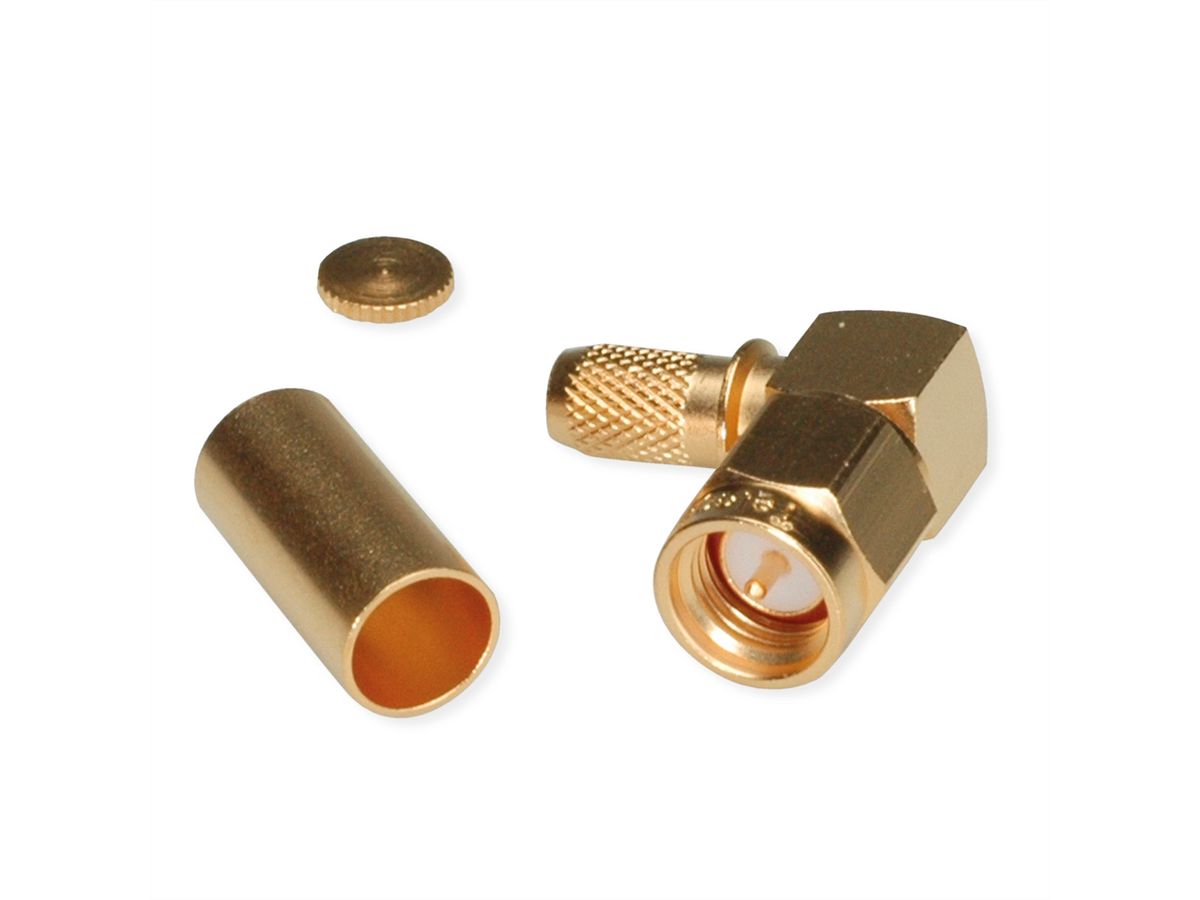

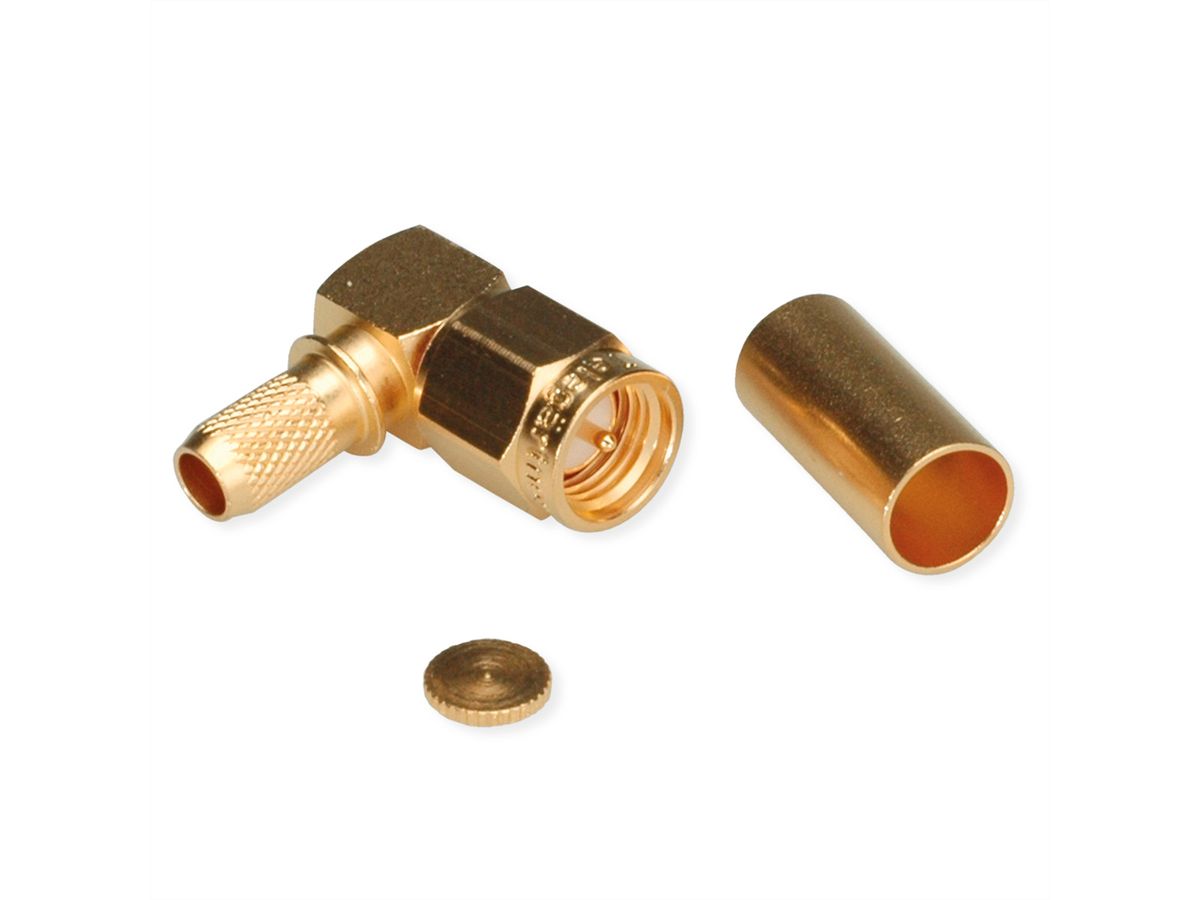

• Artikelbezeichnung: SMA Plg 90 sd/cr G5 Au (Alte Artikelnummer J01150A0081)
• Kabelgruppe; Kabel: G5 (RG-223/U); RG-142B/U; 1.0/2.95 AF, RG-223/U, RG-400/U, RG-142B/U
• Anmerkungen: löt/crimp
• Rückflussdämpfung: typ.: 1 GHz: -39 dB; 2 GHz: -35 dB; 4 GHz: -28 dB
• Oberfläche: Gold

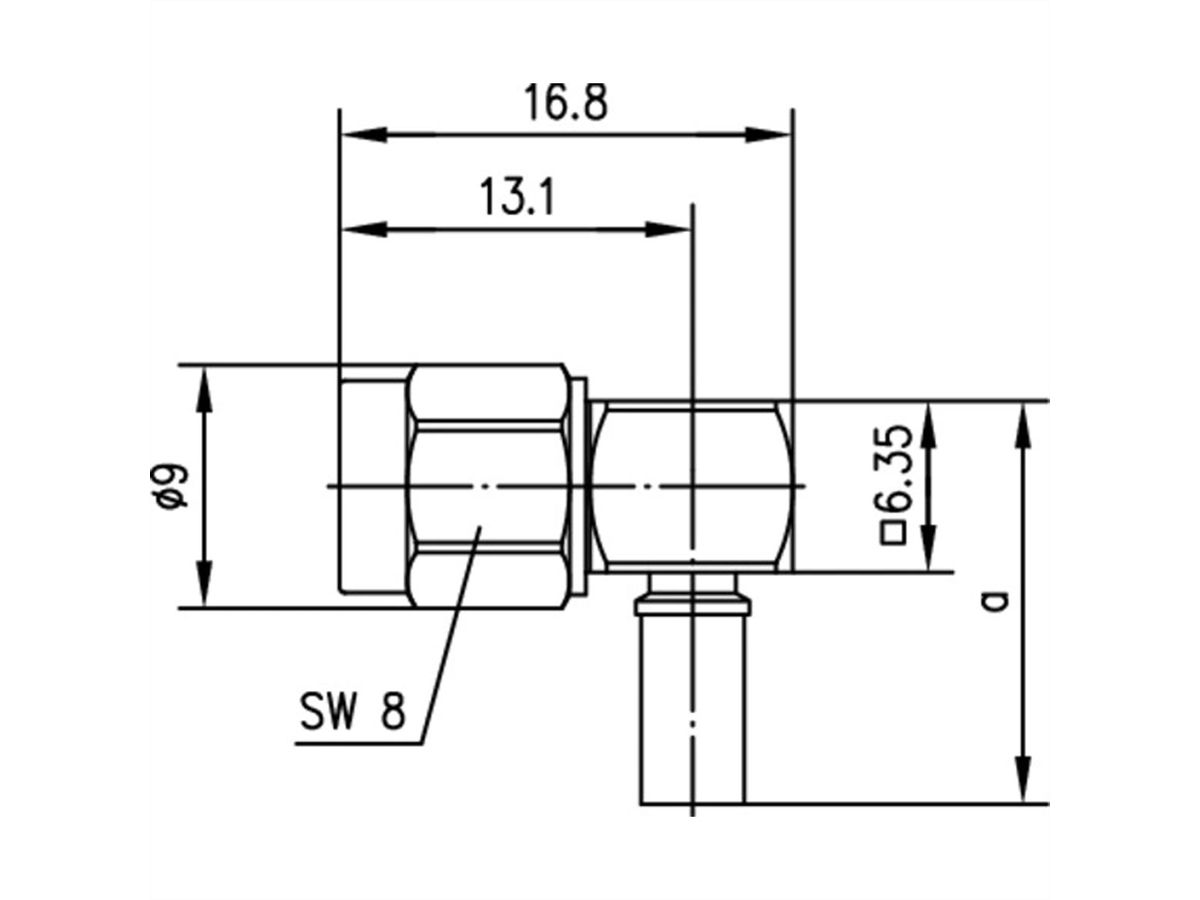

• Abmessungen: a=21.4
• Montage: C0405
• Ohne Kabelgruppe: RG-142B/U

Elektrische Eigenschaften

• Wellenwiderstand 50 Ω
• Spannungsfestigkeit 1 kV/50 Hz
• Betriebsspannung ≤ 335 V/50 Hz
• Durchgangswiderstand Innenleiter ≤ 3 mΩ
• Durchgangswiderstand Außenleiter ≤ 2 mΩ
• Isolationswiderstand ≥ 5 GΩ

Specificaties

Producent	TELEGÄRTNER
Product groep	Koaxialstecker
Product type	SMA-Kabelwinkelstecker Crimp
Kleur	gold
Aantal Poorten	1
Type connector kant 1	SMA-Steckverbinder
M/F kant 1	Männlich (Stecker)
Beschermingsklasse (IP-code)	IP68
Insteek richting	gewinkelt
Hoogte verpakking	30 mm
Breedte verpakking	90 mm
Diepte verpakking	20 mm
Gewicht verpakking	0.03 kg

Downloads

Manufacturer data sheet - English (44,5 KB)

Download
