Beschrijving

De connectoren uit de SMB/SMC/SMS-serie worden gebruikt in een groot aantal elektronische apparaten.

- Aanbevolen koppelingskoppel: SMC 25-35 Ncm
- Levensduur (koppelingen): Standaardversie: ≥ 100
- Levensduur (connectoren): MIL-versie: ≥ 500
- Invoegkracht/trekkracht SMB 14 N typ.
- Trekkracht SMS 10 N typ.
- Materiaal veercontactdelen: CuBe2
- Materiaal krimpbuis: Cu
- Gekartelde borgring materiaal: CuSn6
- Materiaal overige metalen onderdelen: CuZn39Pb3
- Materiaal isolerende delen: PTFE
- Materiaal afdichtingen: Silicone
- Binnenste geleideroppervlak: Cu1Ni2Au1.27
- Buitengeleider oppervlak: Goud (standaard, eindcijfer ...1), Cu1Ni2Au0.8
- Oppervlak buitengeleider: MIL Goud (eindcijfer ...2), Cu1Ni2Au1,27
- Oppervlak buitengeleider: PCB-versies (eindcijfer ...7), SnPb8
- Oppervlak buitengeleider: Telealloy (eindcijfer ...8) CuSnZn3 (Telealloy), Ag2CuSnZn.5 (Optargen)
- Oppervlak buitengeleider: Nikkel (eindcijfer ...9), Cu2Ni5
- Oppervlak van andere metalen onderdelen: Goud (standaard; eindcijfer ...1), Cu2Ni5Au0.2
- Oppervlak van andere metalen onderdelen: MIL Goud (eindcijfer ...2), Cu1Ni2Au0.8
- Oppervlak van andere metalen onderdelen: Nikkel (eindcijfer ...9), Cu2Ni5, CuSnZn3
- Testklasse volgens DIN IEC 60068 Deel 1: 55/155/21

- Contactweerstand binnengeleider: ≤ 5 mΩ
- Contactweerstand buitenste geleider: ≤ 2,5 mΩ
- Isolatieweerstand: ≥ 1 GΩ
- Diëlektrische sterkte: 750 V / 50 Hz
- Karakteristieke impedantie: 50 Ω
- Terugkeerverlies van flexibele kabels (rechte versie) bij 1 GHz ≥ 20,00 dB
- Terugkeerverlies van flexibele kabels (rechte versie) bij 3 GHz ≥ 16,50 dB
- Retourverlies flexibele kabels (haakse uitvoering) bij 1 GHz ≥ 14,00 dB
- Terugkeerverlies van flexibele kabels (haakse versie) bij 3 GHz ≥ 12,40 dB
- Frequentiebereik tot 4 GHz SMB/SMS; 10 GHz SMC

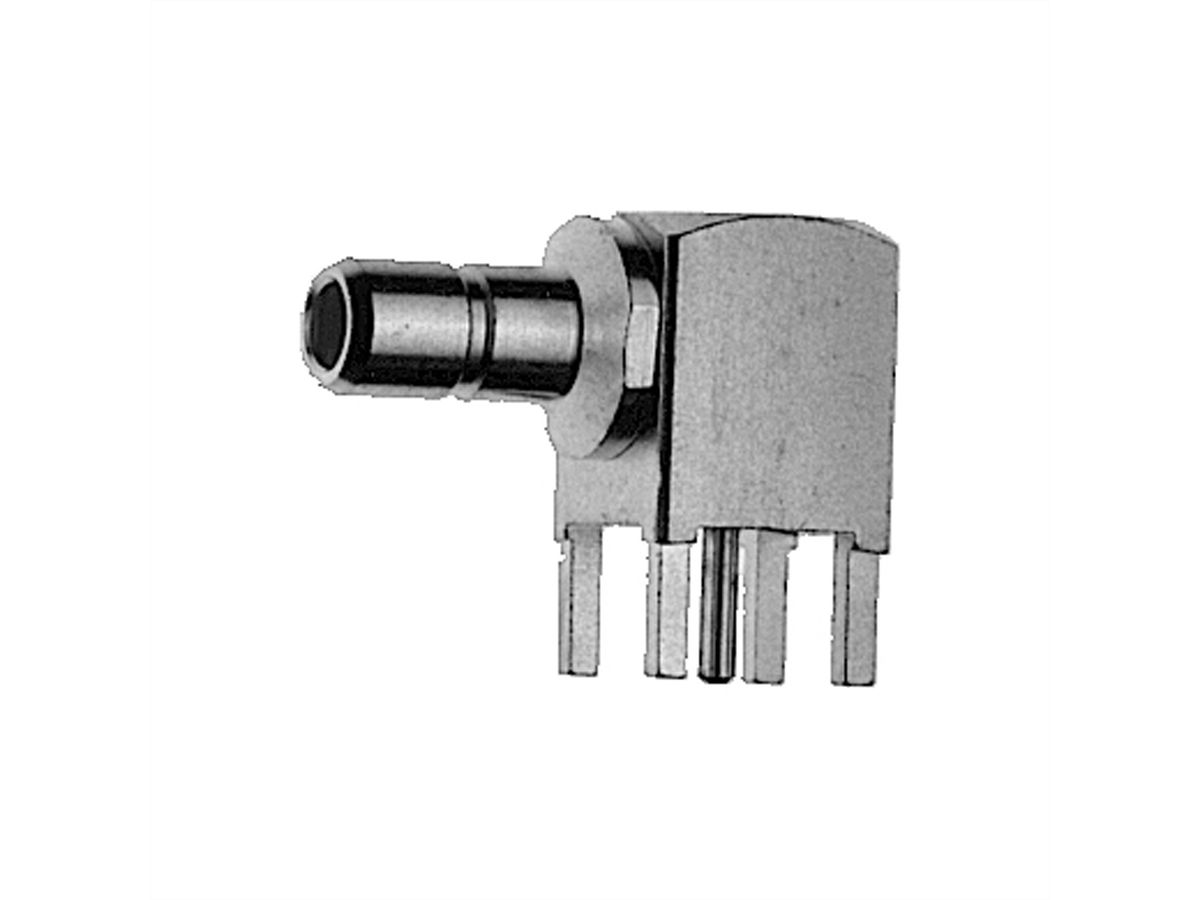

Opmerking: foto soortgelijke
