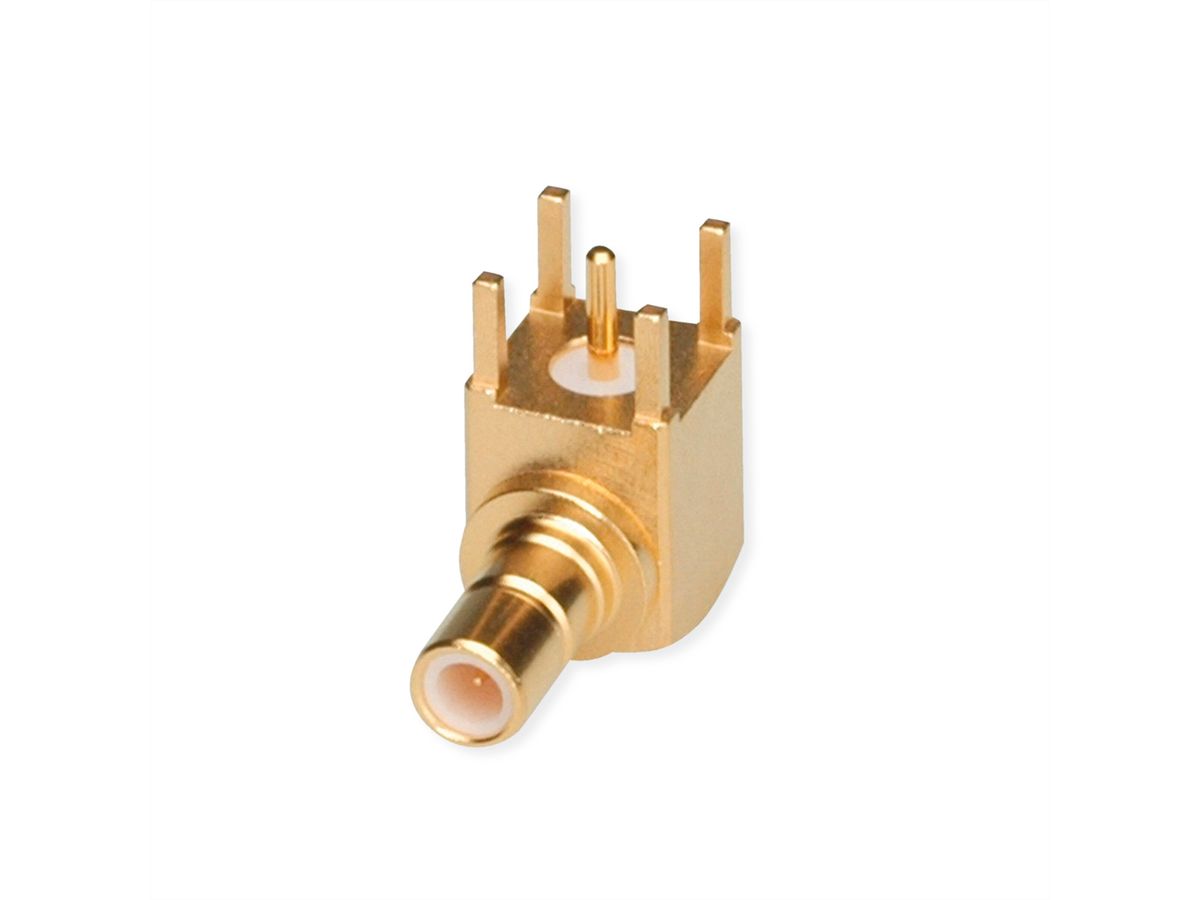

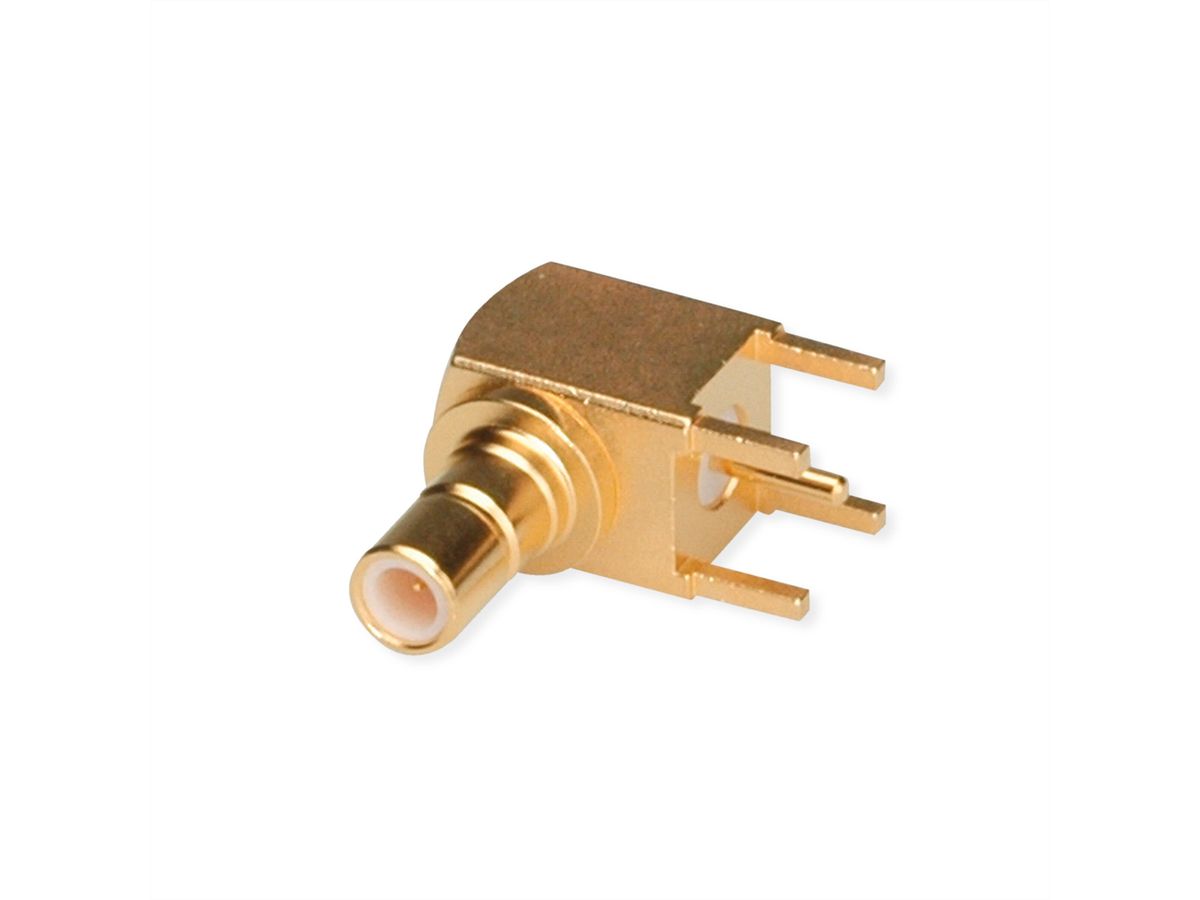

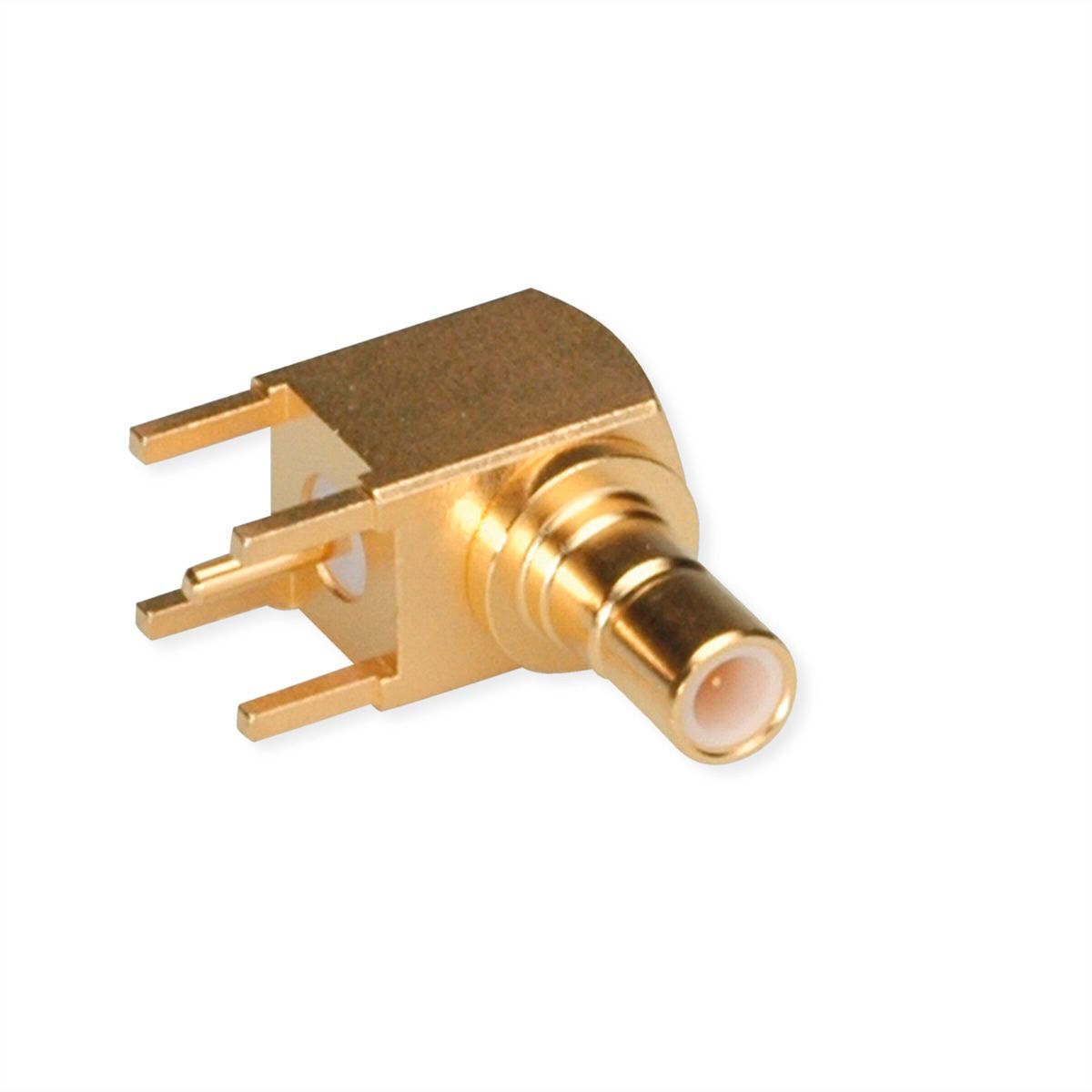

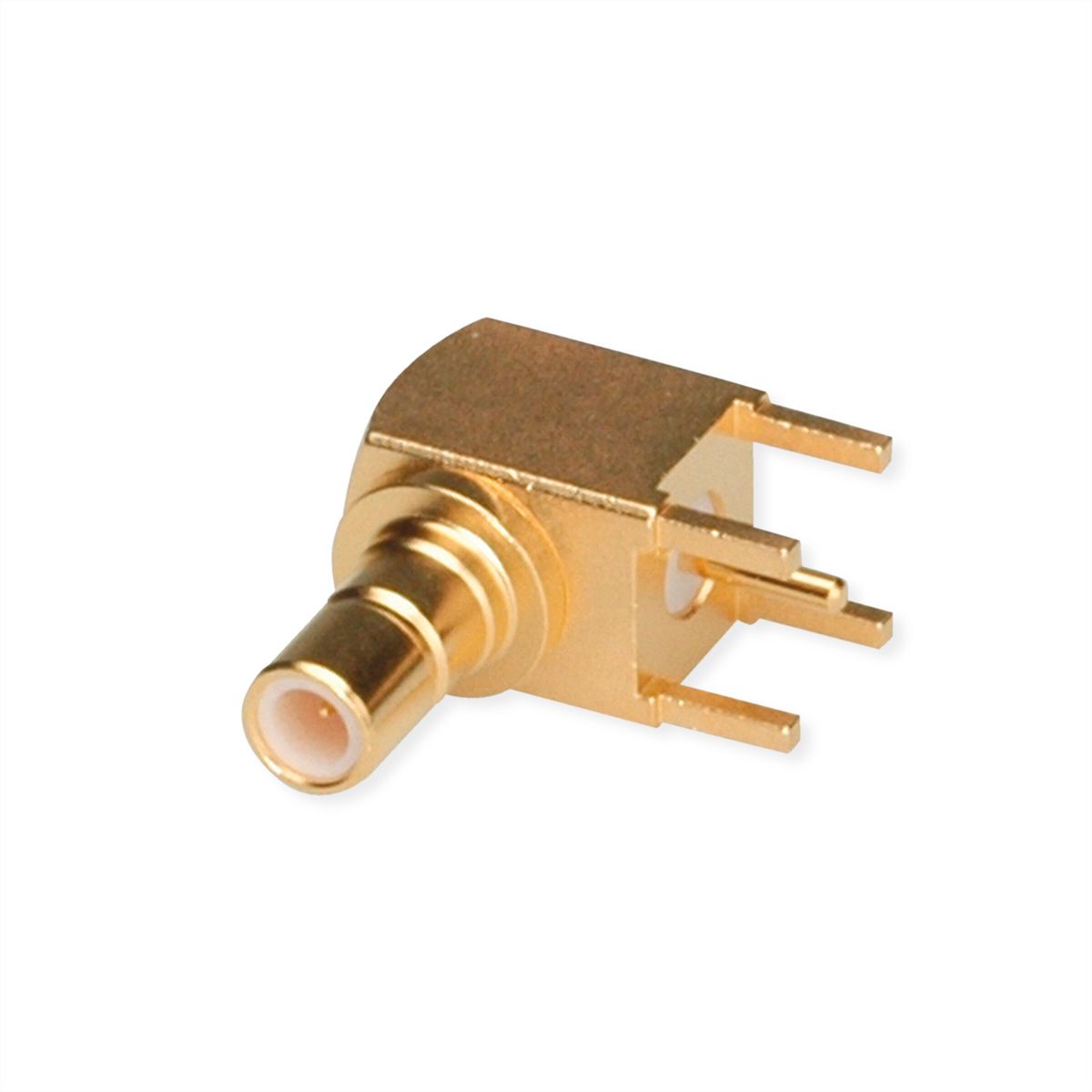

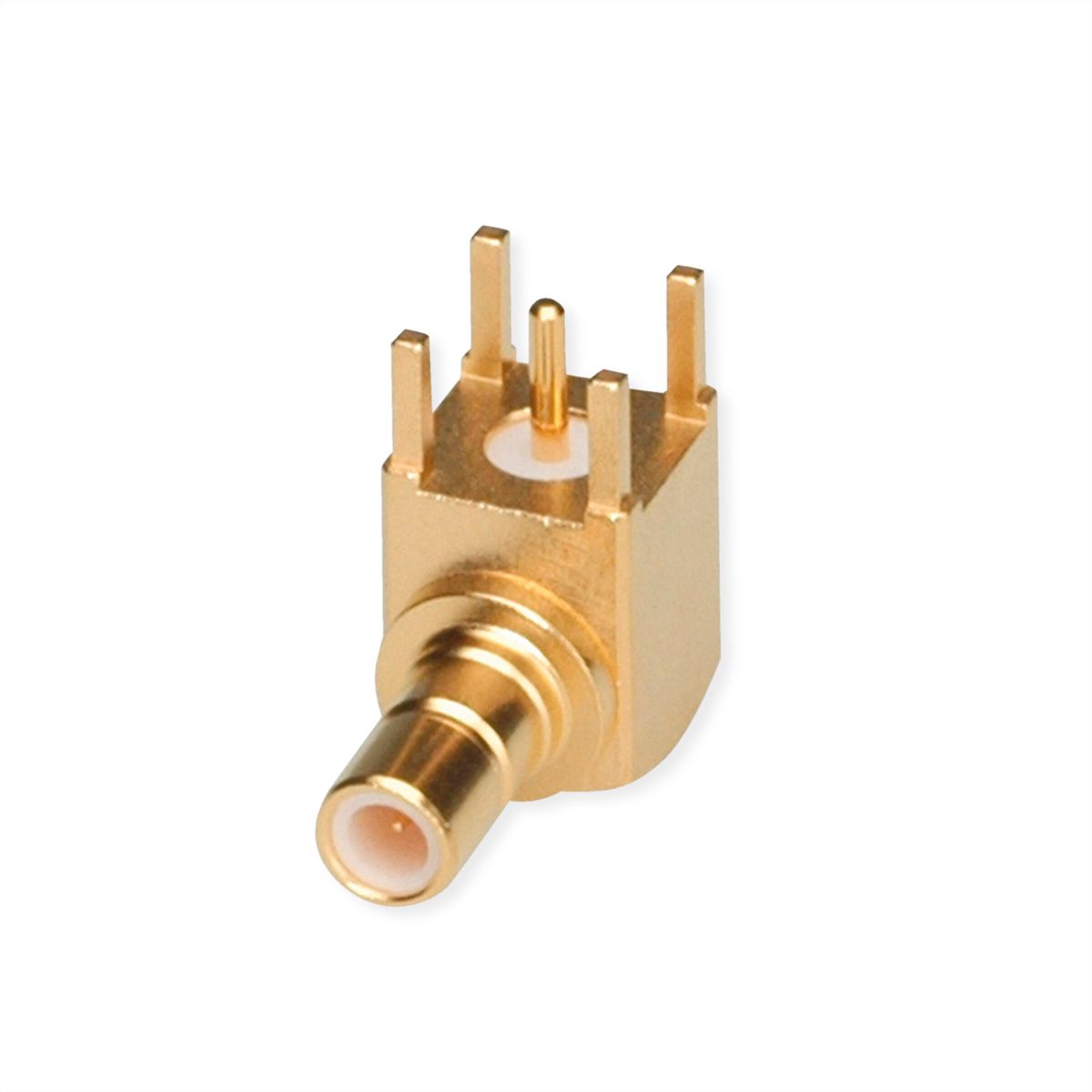

TELEGÄRTNER SMB-LTP-Winkelstecker print

Art. nr. 21170400 Merk / Fabrikant TELEGÄRTNER Fabrikant artikel nr. 100024863 EAN 4018359543211 Gewicht artikel 0,008 kg

Meld u aan om onze prijzen te bekijken en bestellingen te kunnen plaatsen. Levering uitsluitend aan industriële, commerciële, ambachtelijke, openbare instellingen, autoriteiten en vergelijkbare organisaties. Geen verkoop aan particulieren!

Inloggen

Beschikbaar ca. 4-1-2027

Download PDF

Beschrijving

SMB-Steckverbinder haben Schnapptechnik, die eine schnelle aber sichere Verbindung gewährleistet und bis zu einer Frequenz von 4 GHz einsetzbar sind. Die Steckverbindungen haben einen Wellenwiderstand von 50 Ohm.

Artikelbezeichnung: SMB Plg 90 sd/sd PCB Au (Alte Artikelnummer J01160A0591)
Serie: SMB
Oberfläche: Gold
Einbaumaß: Z025

Elektrische Eigenschaften

Durchgangswiderstand Innenleiter ≤ 5 mΩ
Durchgangswiderstand Außenleiter ≤ 2,5 mΩ
Isolationswiderstand ≥ 1 GΩ
Spannungsfestigkeit 750 V / 50 Hz
Wellenwiderstand 50 Ω

Specificaties

Producent: TELEGÄRTNER
Product groep: Koaxialstecker
Product type: LTP-Winkelstecker
Kleur: gold
Aantal Poorten: 1
Type connector kant 1: SMB-Steckverbinder
M/F kant 1: Männlich (Stecker)
Type connector kant 2: Lötanschluss
Insteek richting: gewinkelt
Karakteristieke impedantie: 50 Ohm
Frequentiebereik (max.): 4 GHz
Bedrijfstemperatuur min.: -55 °C
Bedrijfstemperatuur max.: 120 °C

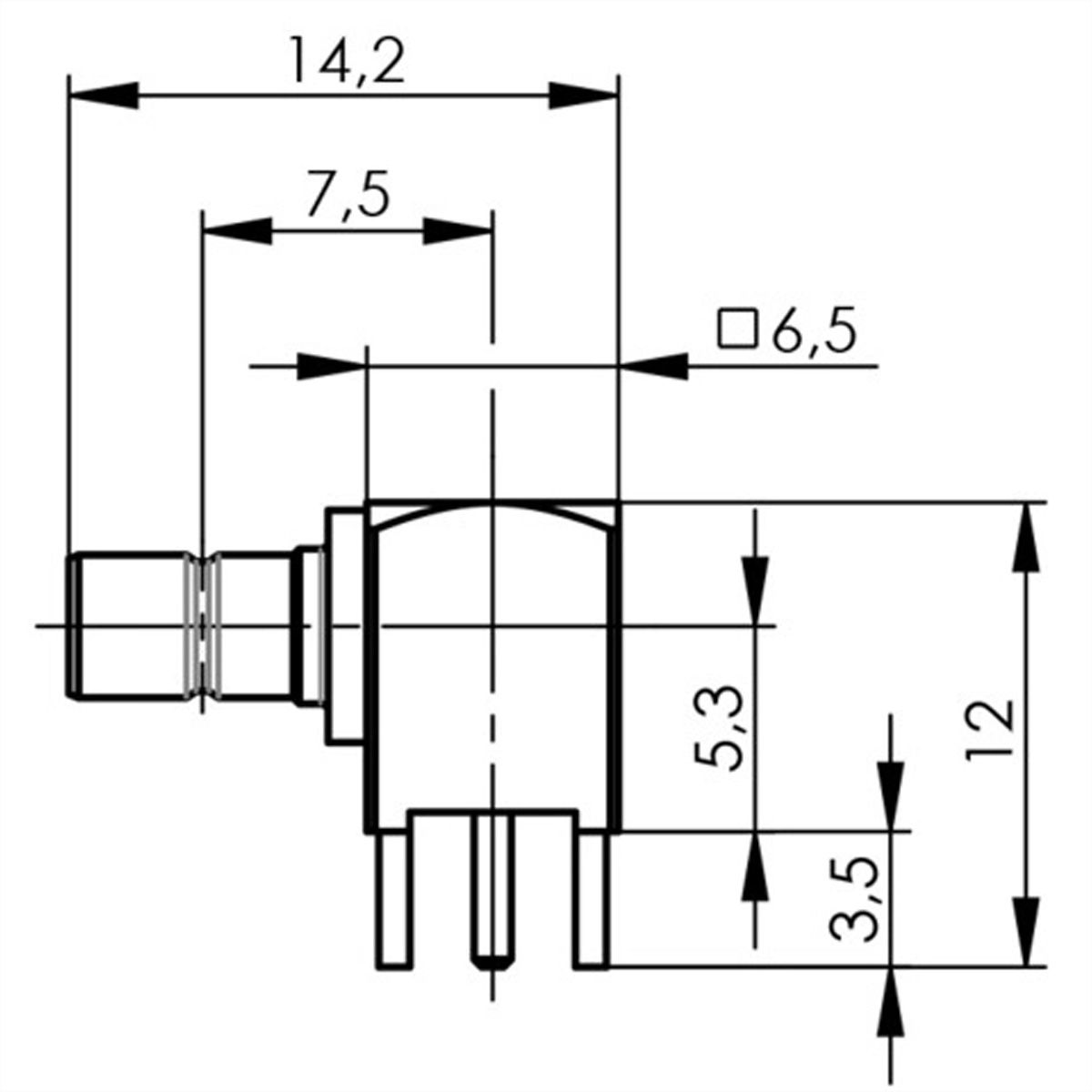

Hoogte: 12 mm
Breedte: 6.5 mm
Diepte: 14.2 mm
Gewicht: 3.3 g
Hoogte verpakking: 40 mm
Breedte verpakking: 70 mm
Diepte verpakking: 110 mm
Gewicht verpakking: 0.008 kg

Downloads

Manufacturer data sheet - English (70,3 KB)
