Beschrijving

Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt. TNC-Steckverbinder sind kostengünstige Alternativen für koaxiale Verbindungen bei hohen Frequenzen.

• Artikelbezeichnung: TNC Plg str cr/cr G30 G54 (Alte Artikelnummer J01010A0035)
• Wellenwiderstand: 50 Ohm
• Kabelgruppe; Kabel: G30 (1.5/3.8); G54 (1.5/3.8 FLEX), H 155, LOW LOSS 1.4/3.8, 02YS(ST)CY 1.4/3.7-50 LI, 1.4/3.8 AF, 7808A, CNT-240, HPF 240, LMR-240, MRC 240 AFB, S 04172 D, TZC 500 25, WCX240, 02YS(ST)CY 1.4/3.7-50, SPEEDFOAM 240 HFJ, SX 04172 B-60
• Anmerkungen: crimp/crimp; Professional

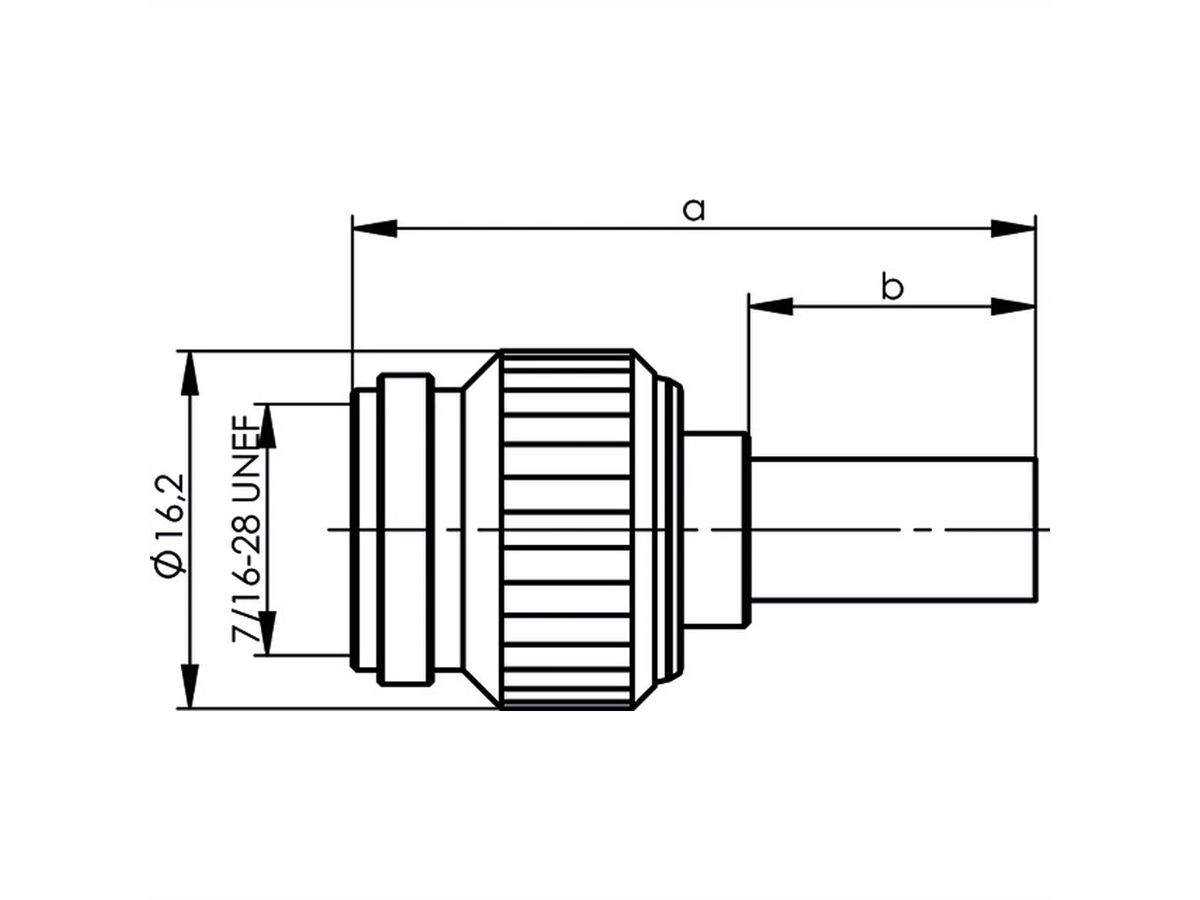

• Abmessungen: a=31.2, b=13
• Montage: A0231

- Contactweerstand binnenste geleider ≤ 10 mΩ
- Contactweerstand buitenste geleider ≤ 2,5 mΩ
- Isolatieweerstand ≥ 5 GΩ
- Diëlektrische sterkte 1,5 kVrms/50 Hz
- Karakteristieke impedantie 50 Ω/(75 Ω)
- Terugkeerverlies: Rechte versie (alleen geldig voor 50 Ω) ≥ 16,5 dB/11 GHz
- Bedrijfsspanning ≤ 500 Vrms/50 Hz
- Frequentiebereik tot 11 GHz
- Contactweerstand: binnenste geleider (in nieuwe staat) ≤ 0,9 mΩ
- Contactweerstand: buitenste geleider (in nieuwe staat) ≤ 0,2 mΩ
- Isolatieweerstand 5 GΩ
- Diëlektrische sterkte 1,5 kV
- Karakteristieke impedantie 50 Ω / 75 Ω
- Bedrijfsspanning 500 Vrms / 50 Hz
- Frequentiebereik (50 Ω types) 11 GHz
- VSWR (50 Ω) ≤ 1,25 / 1 GHz

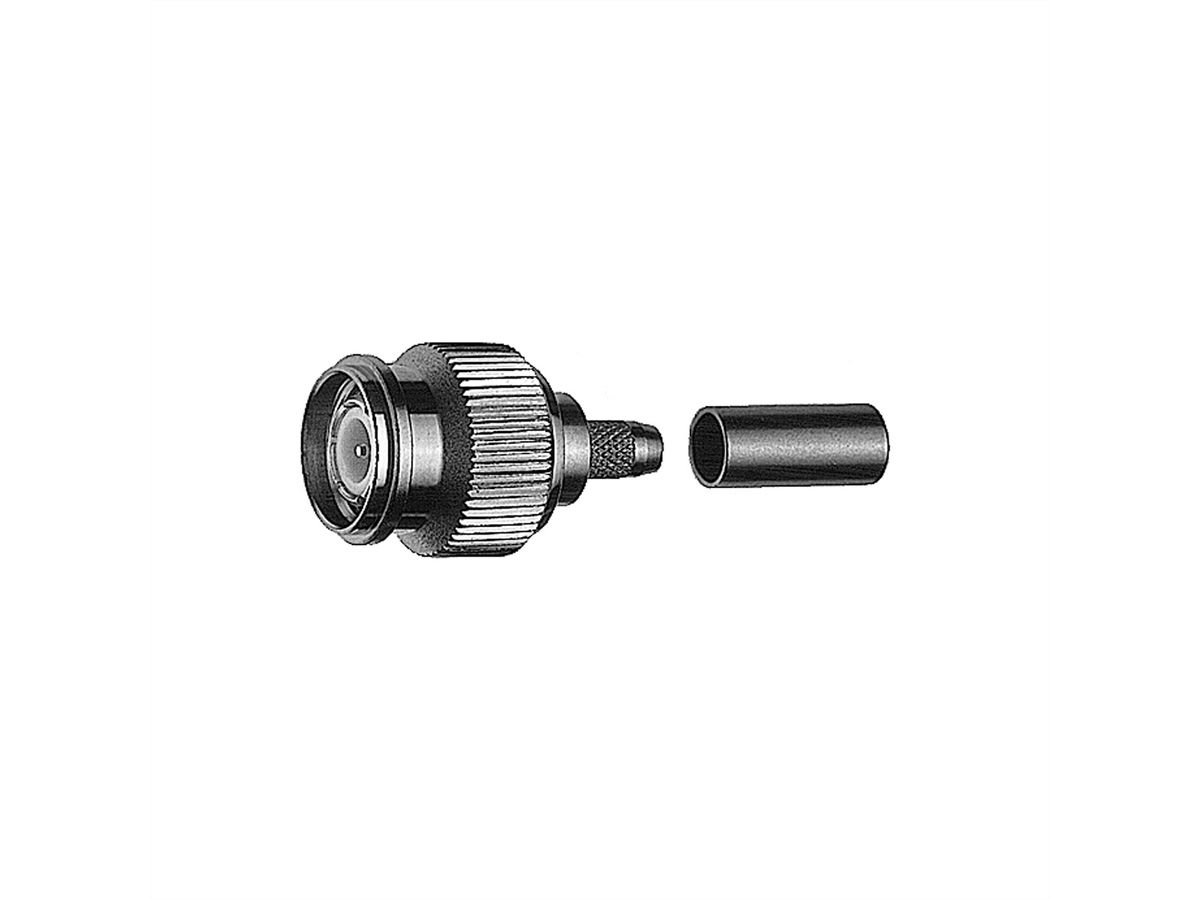

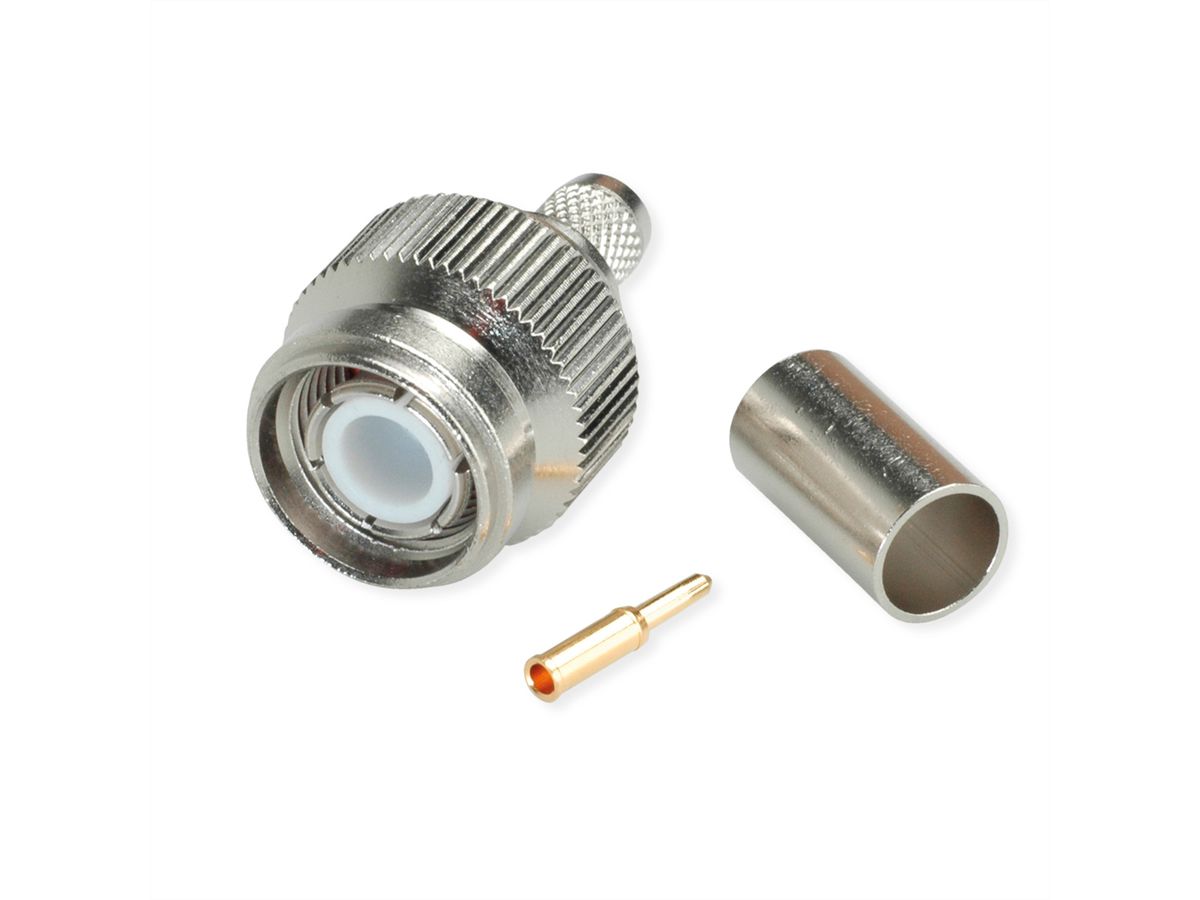

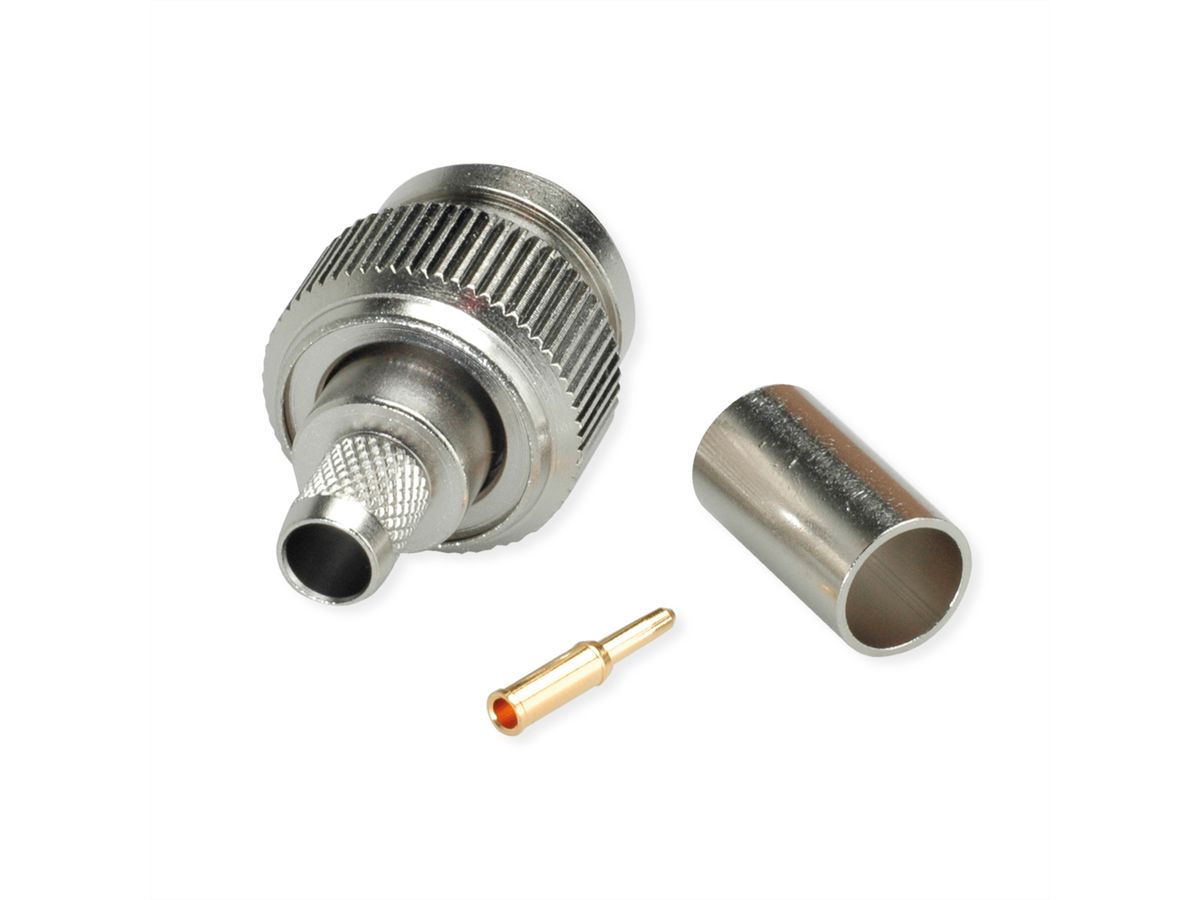

Opmerking: foto soortgelijke
