Beschrijving

Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt. TNC-Steckverbinder sind kostengünstige Alternativen für koaxiale Verbindungen bei hohen Frequenzen.

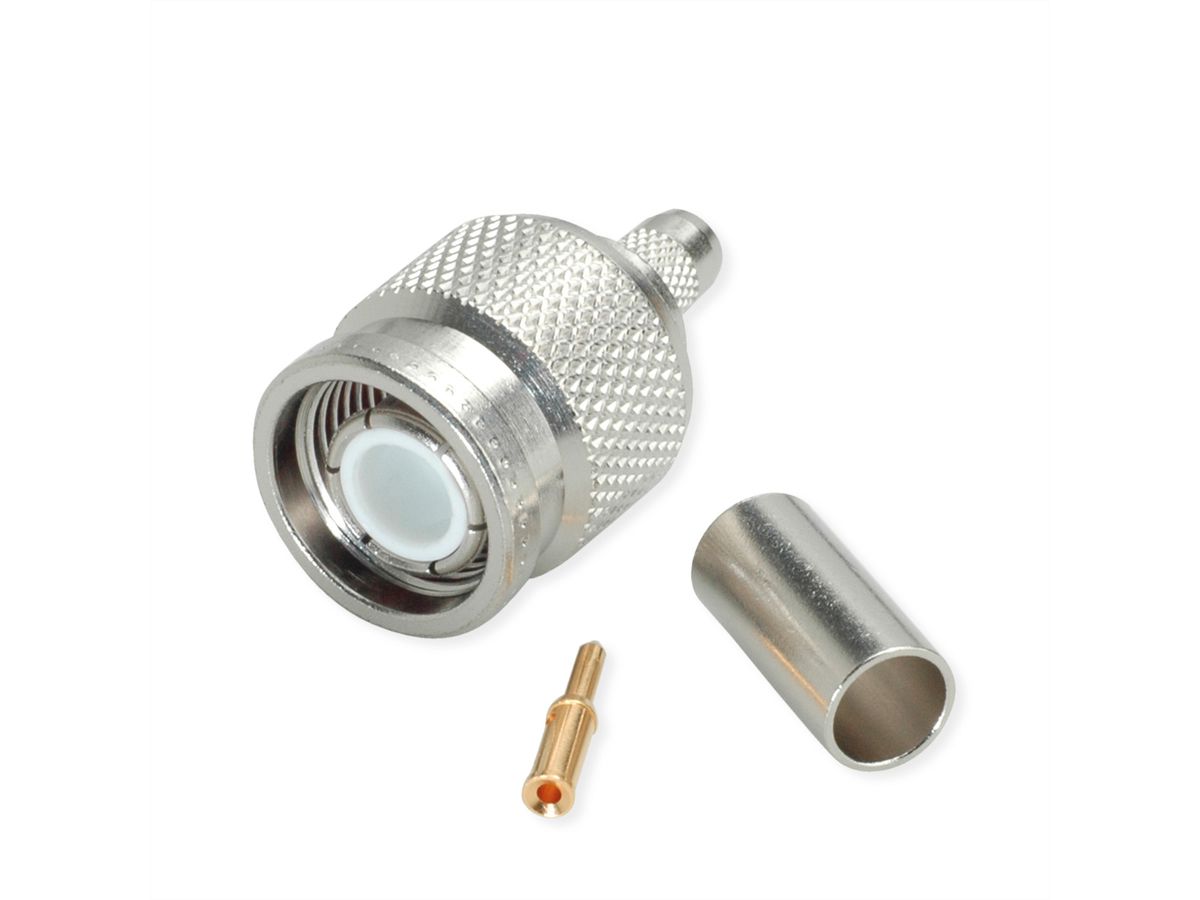

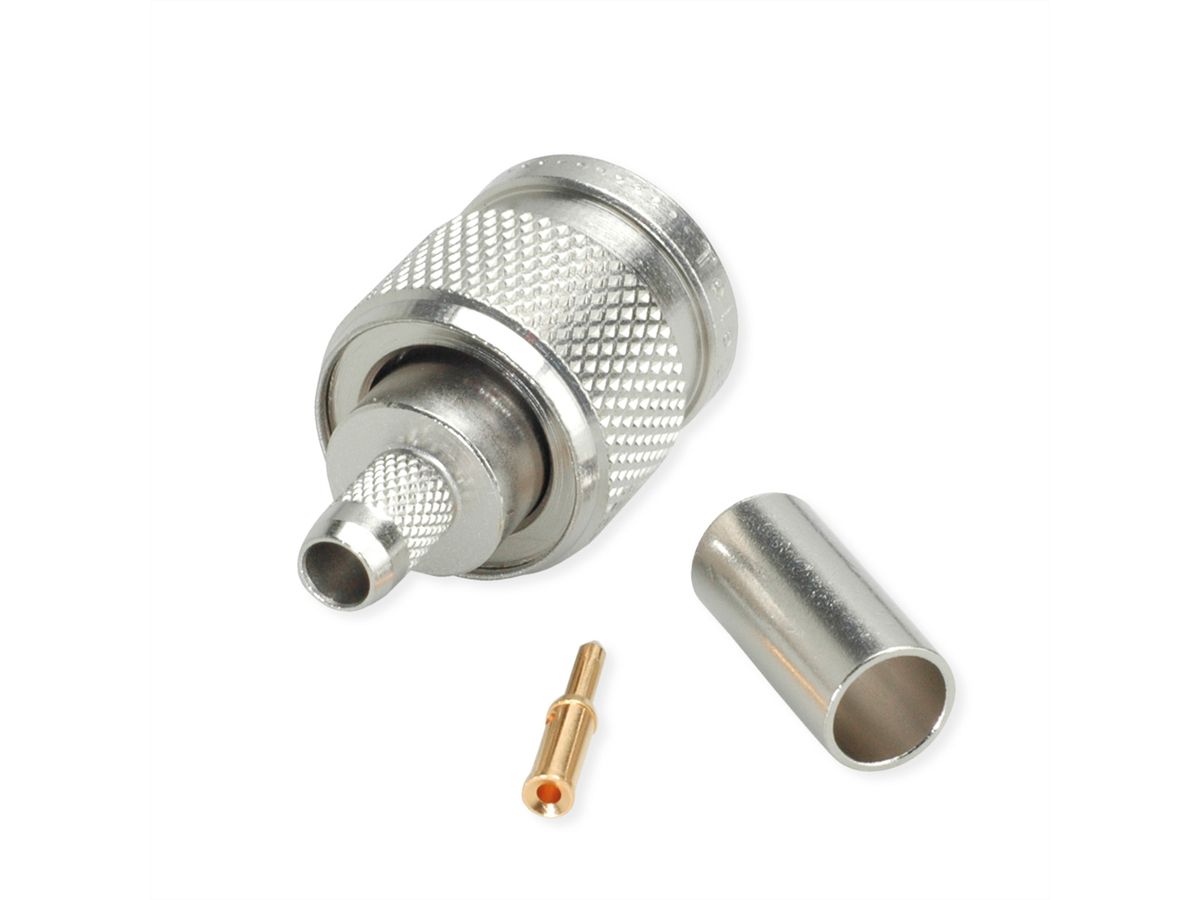

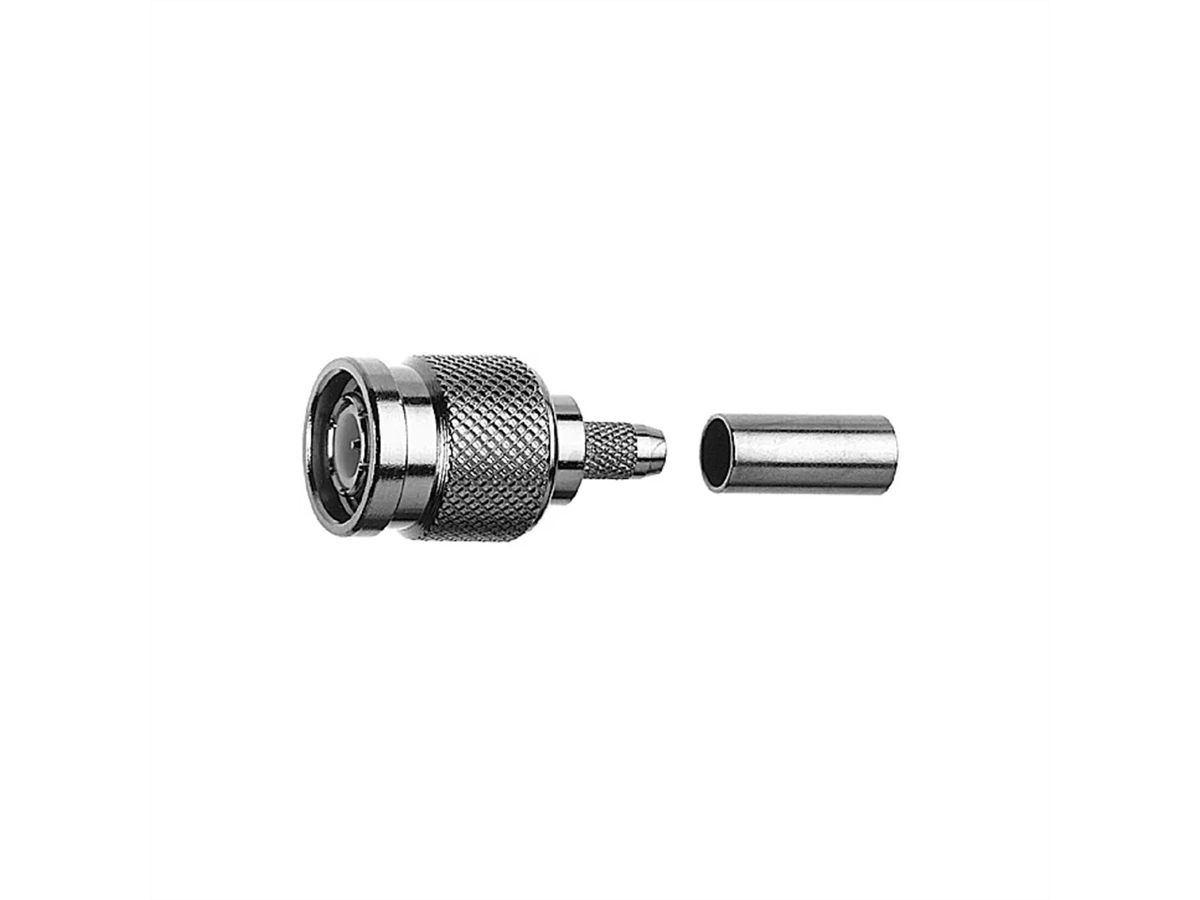

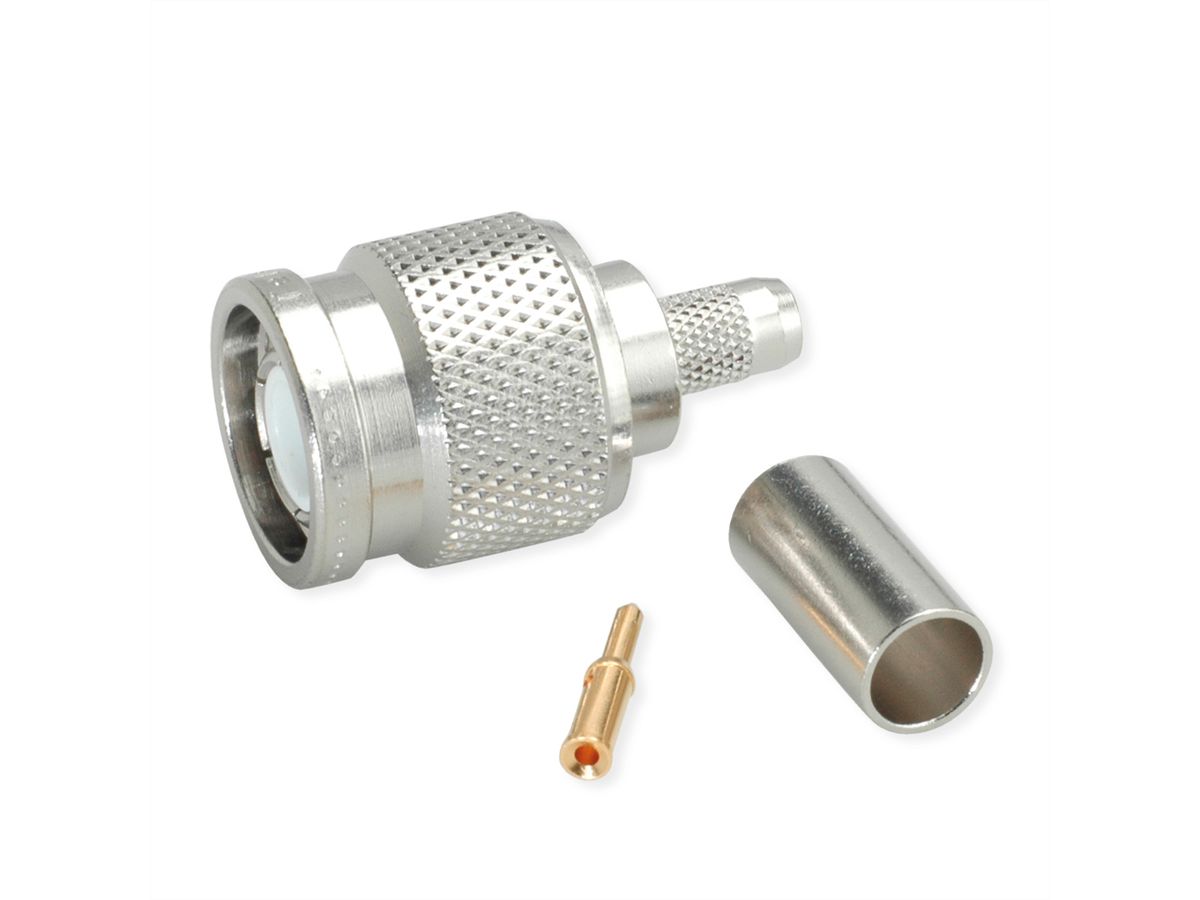

• Artikelbezeichnung: TNC Plg str cr/cr G1 YR23092 Std (Alte Artikelnummer J01010F2255)
• Wellenwiderstand: 50 Ohm
• Kabelgruppe; Kabel: G1 (RG-58C/U); YR 23092 Belden, RG-58C/U, 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, WCX195, YR23092
• Anmerkungen: crimp/crimp; Standard

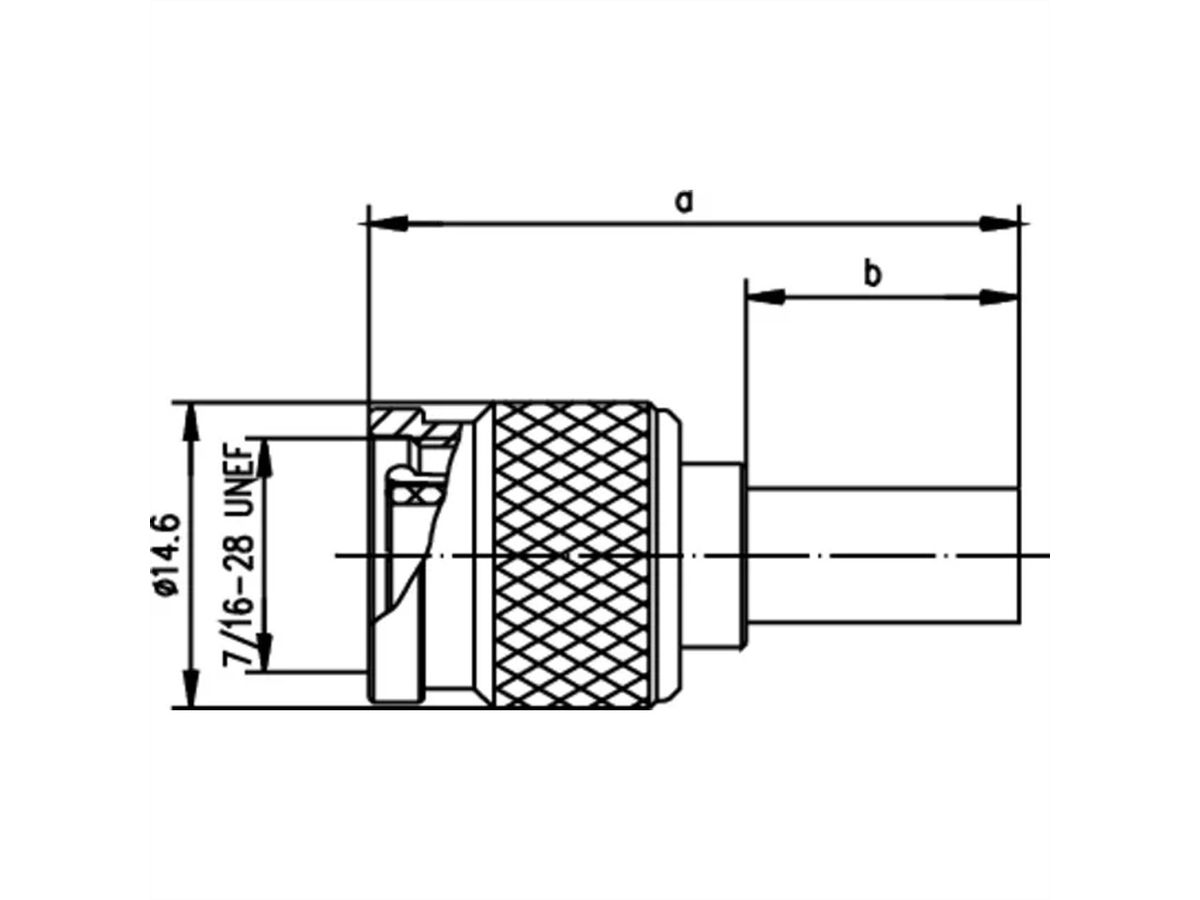

• Abmessungen: a=31, b=13
• Montage: A0205
• Ohne Kabelgruppe: YR23092

Contactweerstand binnenste geleider ≤ 10 mΩ
Contactweerstand buitenste geleider ≤ 2,5 mΩ
Isolatieweerstand ≥ 5 GΩ
Diëlektrische sterkte 1,5 kVrms/50 Hz
- Karakteristieke impedantie 50 Ω/(75 Ω)
- Terugkeerverlies: Rechte versie (alleen geldig voor 50 Ω) ≥ 16,5 dB/11 GHz
- Bedrijfsspanning ≤ 500 Vrms/50 Hz
- Frequentiebereik tot 11 GHz
- Contactweerstand: binnenste geleider (in nieuwe staat) ≤ 0,9 Ω
- Contactweerstand: buitenste geleider (in nieuwe staat) ≤ 0,2 mΩ
- Isolatieweerstand 5 GΩ
- Diëlektrische sterkte 1,5 kV
- Karakteristieke impedantie 50 Ω / 75 Ω
- Bedrijfsspanning 500 Vrms / 50 Hz
- Frequentiebereik (50 Ω types) 11 GHz
- VSWR (50 Ω) ≤ 1,25 / 1 GHz

Opmerking: foto soortgelijke
