Beschrijving

Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt. TNC-Steckverbinder sind kostengünstige Alternativen für koaxiale Verbindungen bei hohen Frequenzen.

• Artikelbezeichnung: TNC Adapt str Flng f-f (Alte Artikelnummer J01014A0004)
• Wellenwiderstand: 50 Ohm
• Ausführung: f-f
• Max. Frequenz: 4 GHz
• Rückflussdämpfung: typ.: 1 GHz: -27 dB; 3 GHz: -24 dB; 4 GHz: -23 dB

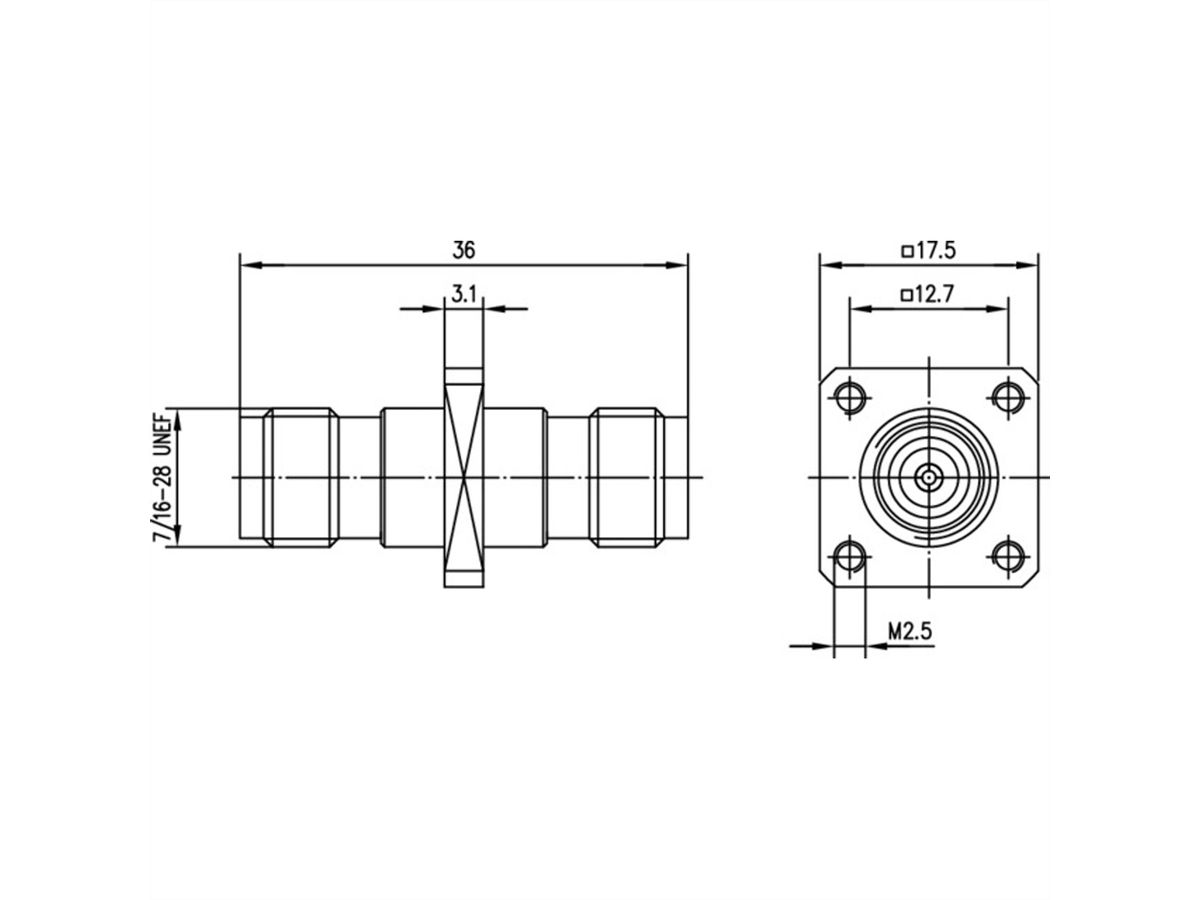

• Einbaumaß: Z005

- Contactweerstand binnenste geleider ≤ 10 mΩ
- Contactweerstand buitenste geleider ≤ 2,5 mΩ
- Isolatieweerstand ≥ 5 GΩ
- Diëlektrische sterkte 1,5 kVrms/50 Hz
- Karakteristieke impedantie 50 Ω/(75 Ω)
- Terugkeerverlies: Rechte versie (alleen geldig voor 50 Ω) ≥ 16,5 dB/11 GHz
- Bedrijfsspanning ≤ 500 Vrms/50 Hz
- Frequentiebereik tot 11 GHz

Opmerking: foto soortgelijke

Specificaties

Producent	TELEGÄRTNER
Product groep	Koaxialstecker
Product type	TNC-Einbaukupplung
Kleur	zilver
Aantal Poorten	1
Type connector kant 1	TNC-Steckverbinder
M/F kant 1	Weiblich (Buchse)
Type connector kant 2	TNC-Steckverbinder
M/F kant 2	Weiblich (Buchse)
Beschermingsklasse (IP-code)	IP68
Insteek richting	gerade
Hoogte verpakking	30 mm
Breedte verpakking	70 mm
Diepte verpakking	120 mm
Gewicht verpakking	0.091 kg

Downloads

Manufacturer data sheet - English (44,3 KB)

Download
