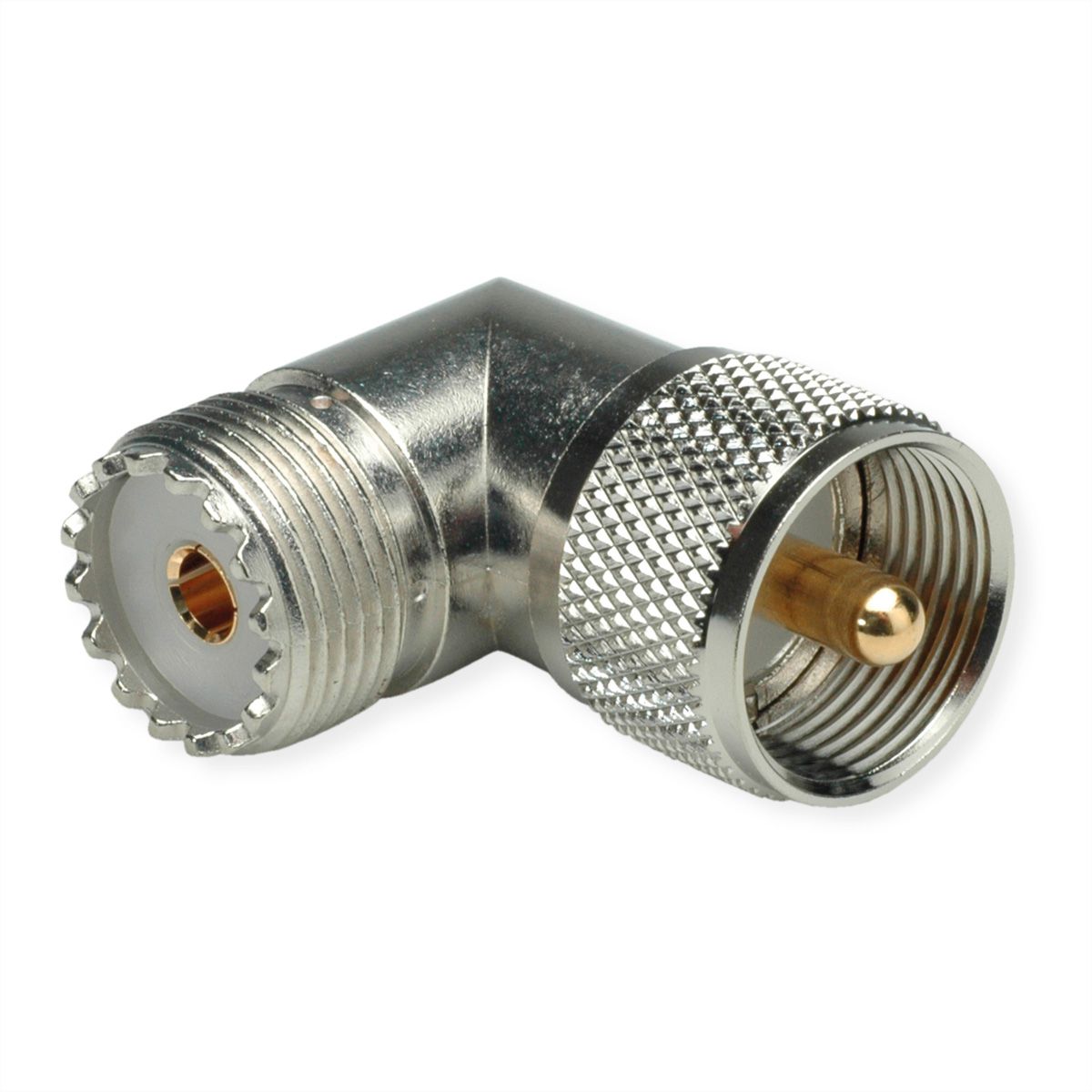

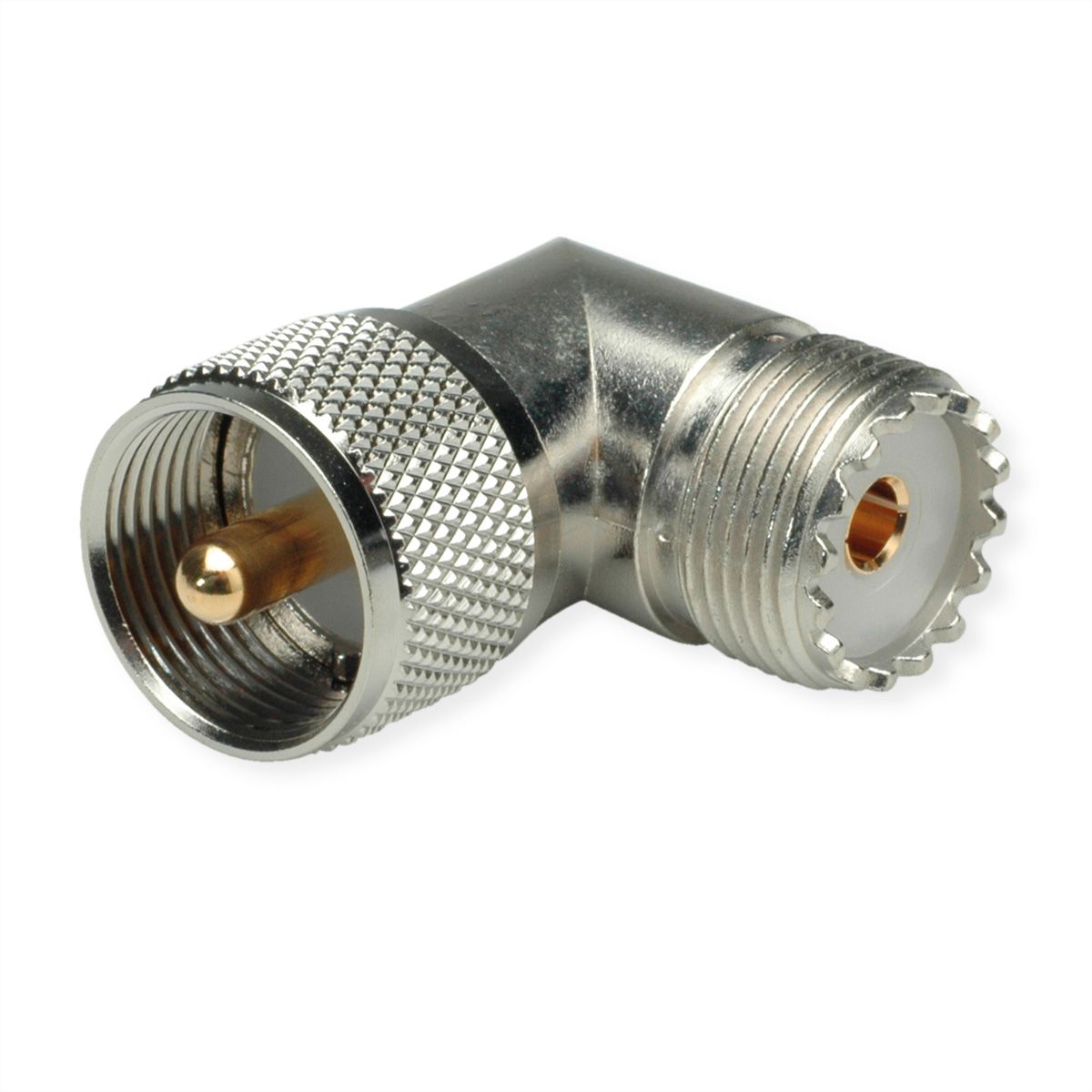

TELEGÄRTNER UHF-Winkelverbinder, Stecker / Buchse

Art. nr. 21170419 Merk / Fabrikant TELEGÄRTNER Fabrikant artikel nr. 100024350 EAN 4018359114756 Gewicht artikel 0,03 kg
TELEGÄRTNER

Meld u aan om onze prijzen te bekijken en bestellingen te kunnen plaatsen. Levering uitsluitend aan industriële, commerciële, ambachtelijke, openbare instellingen, autoriteiten en vergelijkbare organisaties. Geen verkoop aan particulieren!

Inloggen
Op voorraad - leverbaar binnen enkele dagen
Voor 14.00 uur besteld - meestal dezelfde dag verzonden
Download PDF

Beschrijving

Die Serie UHF umfasst kostengünstige koaxiale Steckverbindungen mit Schraubverschluss. Sie können lediglich bis zu einer Frequenz von 200 MHz eingesetzt werden, da der Wellenwiderstand nicht definiert ist. Flexible Kabel bis zu einem Durchmesser von 11 mm können angeschlossen werden. Die Steckverbinder der Serie UHF werden in der Signalübertragung bei niedrigen Frequenzen eingesetzt.

  • Artikelbezeichnung: UHF Adapt 90 m-f (Alte Artikelnummer J01042F0652)
  • Ausführung: m-f
  • Anmerkungen: M 359/A Innenleiter vergoldet
  • MIL-Std.: UG-646/U

- Contactweerstand binnenste geleider ≤ 5 mΩ
- Contactweerstand buitenste geleider ≤ 5 mΩ
- Isolatieweerstand ≥ 5 GΩ
- Diëlektrische sterkte 2 kVrms/50 Hz
- Karakteristieke impedantie ca. 50 Ω
- Bedrijfsspanning ≤ 750 Vrms/50 Hz
- Frequentiebereik tot 200 MHz

Specificaties

Producent
TELEGÄRTNER
Product groep
Koaxialstecker
Product type
UHF-Winkelverbindungsstück
Kleur
zilver
Aantal Poorten
1
Type connector kant 1
UHF-Steckverbinder
M/F kant 1
Männlich (Stecker)
Type connector kant 2
UHF-Steckverbinder
M/F kant 2
Weiblich (Buchse)
Insteek richting
gewinkelt

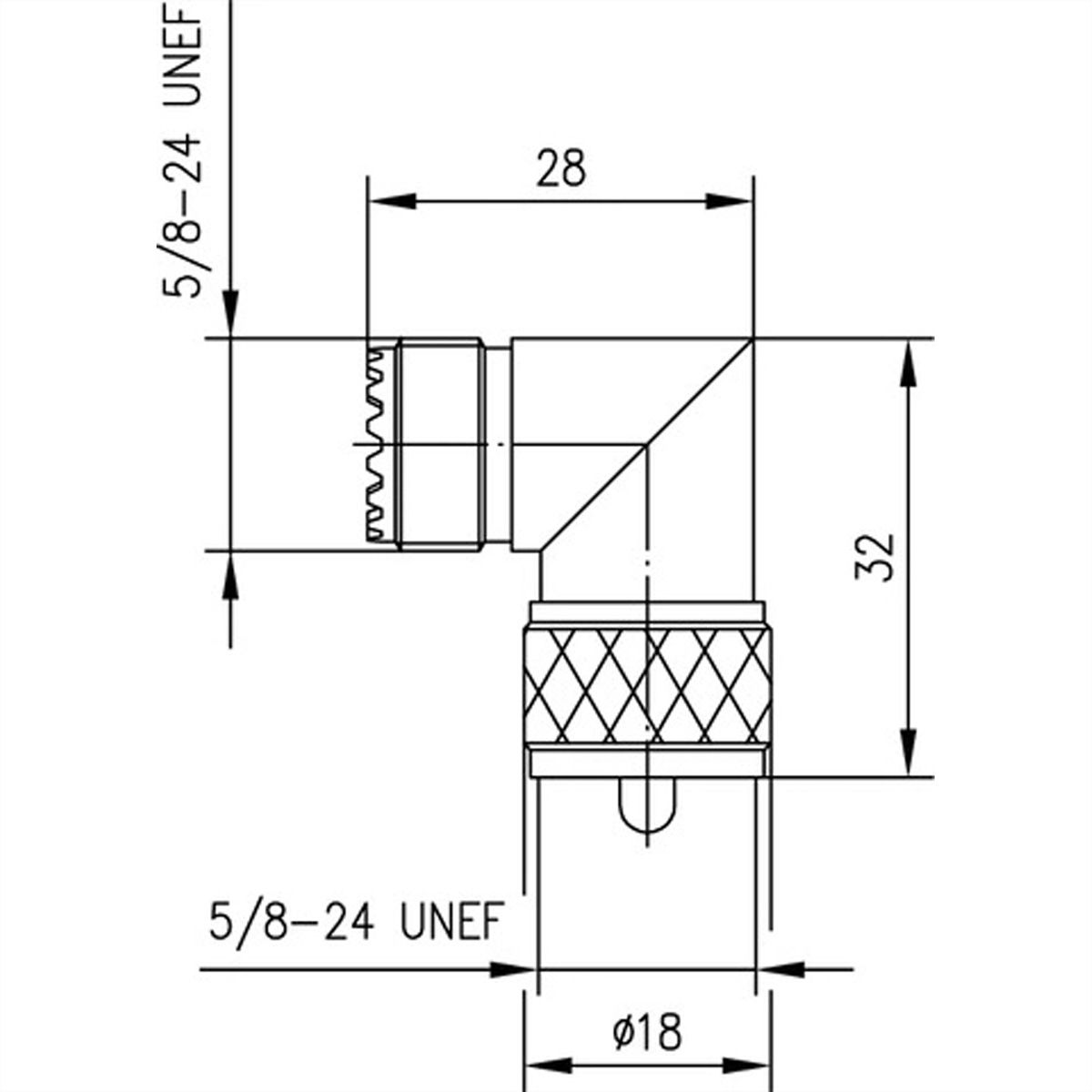

Hoogte
32 mm
Breedte
18 mm
Diepte
28 mm
Gewicht
30 g
Hoogte verpakking
40 mm
Breedte verpakking
90 mm
Diepte verpakking
110 mm
Gewicht verpakking
0.03 kg
