RJ45 Pass-Through modulaire stekkers – eenvoudige en gecontroleerde kabelconfectie

Wat is het verschil met een conventionele RJ45-stekker?

Bij een klassieke RJ45 modulaire stekker worden de afzonderlijke aders volgens de gewenste aansluiting gerangschikt, op de juiste lengte afgeknipt en vervolgens samen in de stekker geschoven. Omdat de uiteinden van de aders zich daarna in de stekker bevinden, moet vóór het invoeren al worden gecontroleerd of de volgorde correct is en de aders zo gelijkmatig mogelijk zijn gepositioneerd.

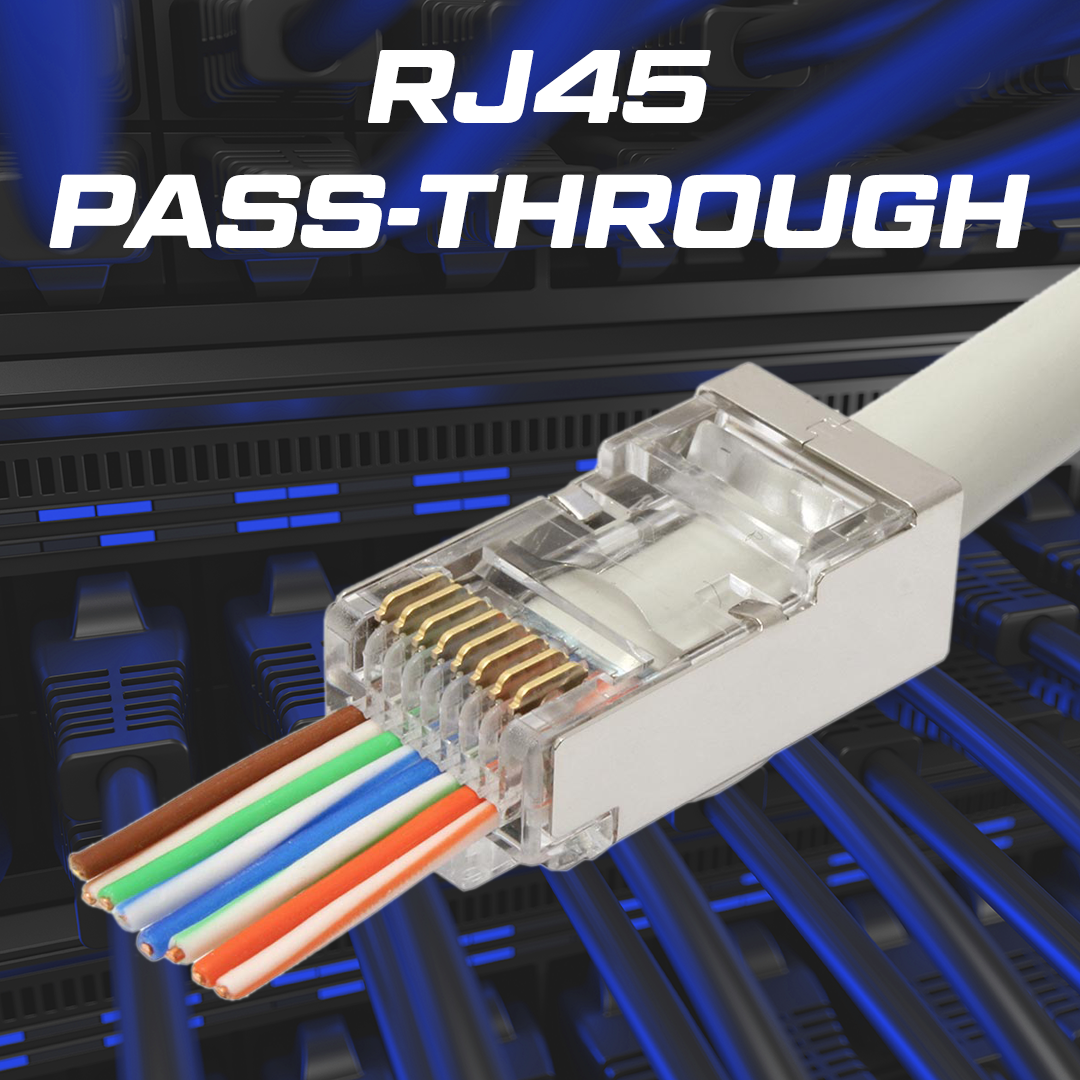

Bij een Pass-Through stekker kunnen de aders daarentegen door de daarvoor bestemde openingen aan de voorzijde van de stekker worden geschoven. De uitstekende aderuiteinden blijven daarbij eerst zichtbaar.

Hierdoor kan vóór het krimpen worden gecontroleerd of de aders in de juiste volgorde zijn geplaatst. Pas tijdens het daaropvolgende krimpproces worden de contacten in de aders gedrukt en – bij gebruik van een geschikte Pass-Through krimptang – de aan de voorzijde uitstekende aderuiteinden vlak afgesneden.

Welke voordelen biedt het Pass-Through principe?

Een belangrijk voordeel is de eenvoudigere verwerking bij de kabelconfectie. De afzonderlijke aders hoeven vóór het invoeren in de stekker niet exact op hun definitieve lengte te worden afgeknipt. Ze kunnen eerst door de stekker worden gevoerd en vervolgens gezamenlijk worden afgesneden.

Tegelijkertijd blijft de volgorde van de aders tot vlak vóór het krimpen zichtbaar. Dit maakt het eenvoudiger om de gewenste aansluiting te controleren en kan helpen om fouten in de aderbezetting vroegtijdig te herkennen.

Het Pass-Through principe is daarom bijzonder praktisch wanneer regelmatig netwerkkabels op locatie worden geconfectioneerd of wanneer individuele kabellengtes nodig zijn.

Zo werkt de kabelconfectie

Eerst wordt de buitenmantel van de netwerkkabel verwijderd over de lengte die voor de gebruikte stekker nodig is. Vervolgens worden de afzonderlijke aders voorbereid en volgens de gewenste RJ45-aansluiting gerangschikt.

De gerangschikte aders worden gezamenlijk in de Pass-Through stekker geschoven. In tegenstelling tot bij een gesloten modulaire stekker worden ze verder door de stekkerbehuizing gevoerd totdat de uiteinden aan de voorzijde uitsteken.

Nu kan nogmaals worden gecontroleerd of de aders correct zijn gerangschikt en volledig door de daarvoor bestemde geleidingen lopen. Vervolgens wordt de stekker met een voor Pass-Through stekkers geschikte krimptang gekrompen. Daarbij worden de contacten van de stekker in de aders gedrukt. Bij geschikte gereedschappen worden tegelijkertijd de aan de voorzijde uitstekende aderuiteinden vlak langs de stekker afgesneden.

Let op het juiste krimpgereedschap

Voor Pass-Through modulaire stekkers moet een krimptang worden gebruikt die specifiek voor dit type stekker is ontworpen. Een dergelijk gereedschap zorgt niet alleen voor het krimpen van de stekker, maar beschikt doorgaans ook over een snijfunctie voor de aan de voorzijde uitstekende aders.

Hierdoor kunnen het maken van de contacten en het op lengte snijden van de aders in één bewerking worden uitgevoerd.

Of een bepaalde stekker compatibel is met een bepaalde krimptang, moet echter altijd aan de hand van de specificaties van de fabrikant worden gecontroleerd.

Pass-Through betekent niet automatisch hogere netwerkprestaties

Het Pass-Through principe beschrijft in de eerste plaats de constructie en de manier waarop de modulaire stekker wordt verwerkt. Hieruit kan op zichzelf geen hogere overdrachtssnelheid of betere elektrische prestatie worden afgeleid.

De overdrachtseigenschappen van een geconfectioneerde netwerkverbinding zijn onder andere afhankelijk van de gebruikte kabel en stekker, hun respectieve categorie en specificaties en een correcte montage.

Het is daarom belangrijk om een RJ45-stekker te gebruiken die geschikt is voor de kabel en de beoogde toepassing en om de betreffende specificaties van de fabrikant in acht te nemen.

Kort samengevat

RJ45 Pass-Through modulaire stekkers vereenvoudigen het handmatig confectioneren van netwerkkabels doordat de afzonderlijke aders volledig door de stekker worden gevoerd. Hierdoor blijft de adervolgorde vóór het krimpen zichtbaar en kan deze nogmaals worden gecontroleerd. Met een geschikte Pass-Through krimptang worden de contacten gekrompen en de uitstekende aderuiteinden vlak afgesneden.

Het belangrijkste voordeel ten opzichte van klassieke RJ45 modulaire stekkers ligt dus niet in principieel hogere overdrachtsprestaties, maar in een eenvoudige, overzichtelijke en controleerbare verwerking.
