Beschrijving

Biedt acht RS-232 hoogwaardige UART 16C550 seriële uitgangen.

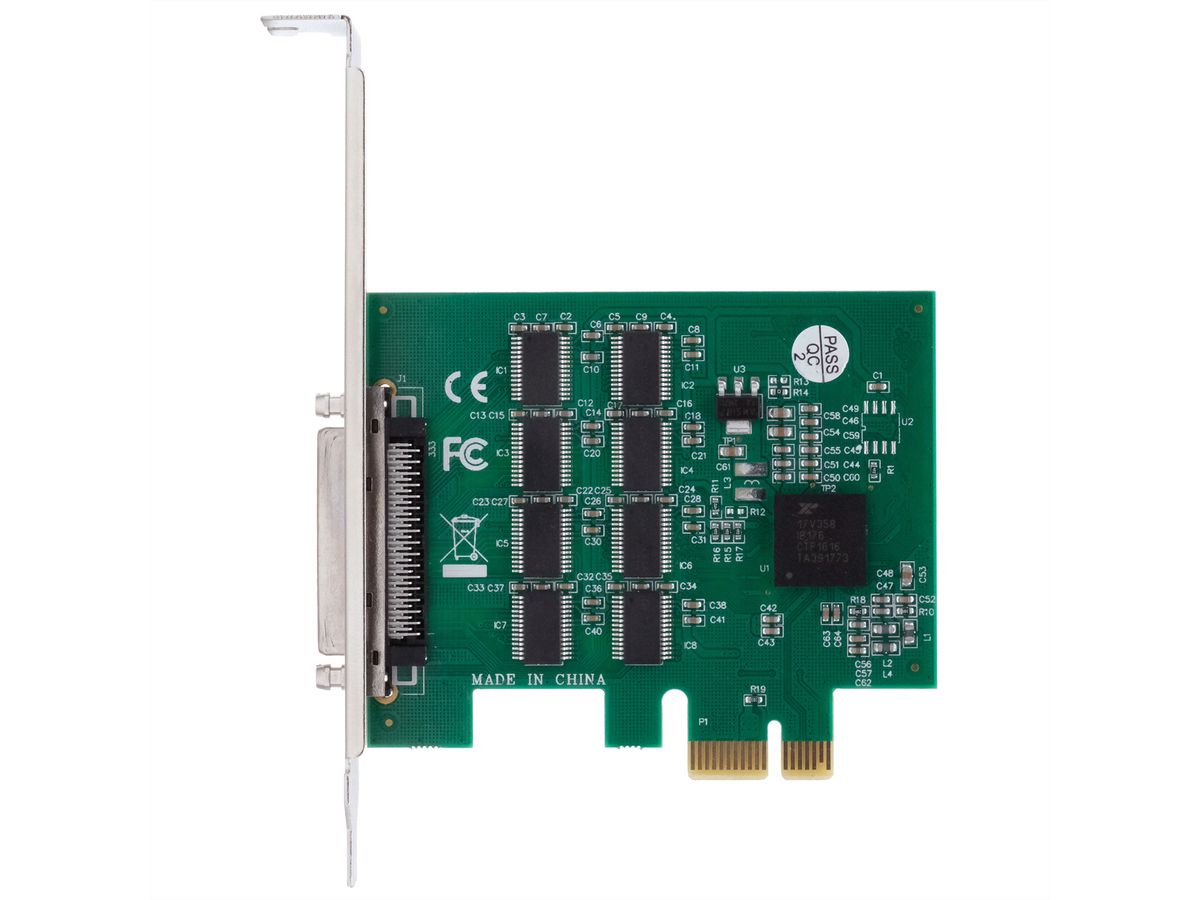

De EX-46028 PCIe I/O-kaart biedt acht seriële RS-232 high-performance UART 16C550-uitgangen.

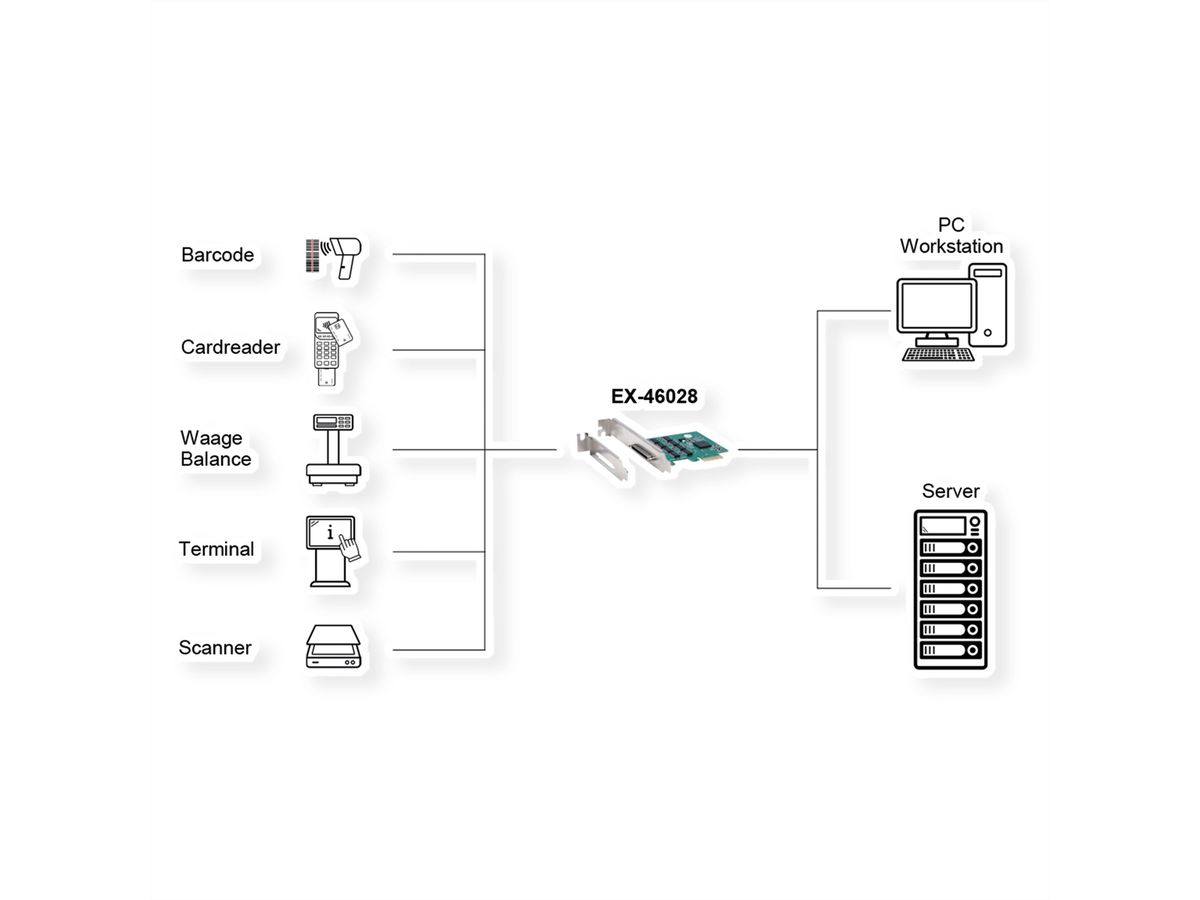

Het is ontwikkeld om acht extra seriële poorten voor pc's, kleine werkstations of servers uit te breiden via de PCIe-bus.

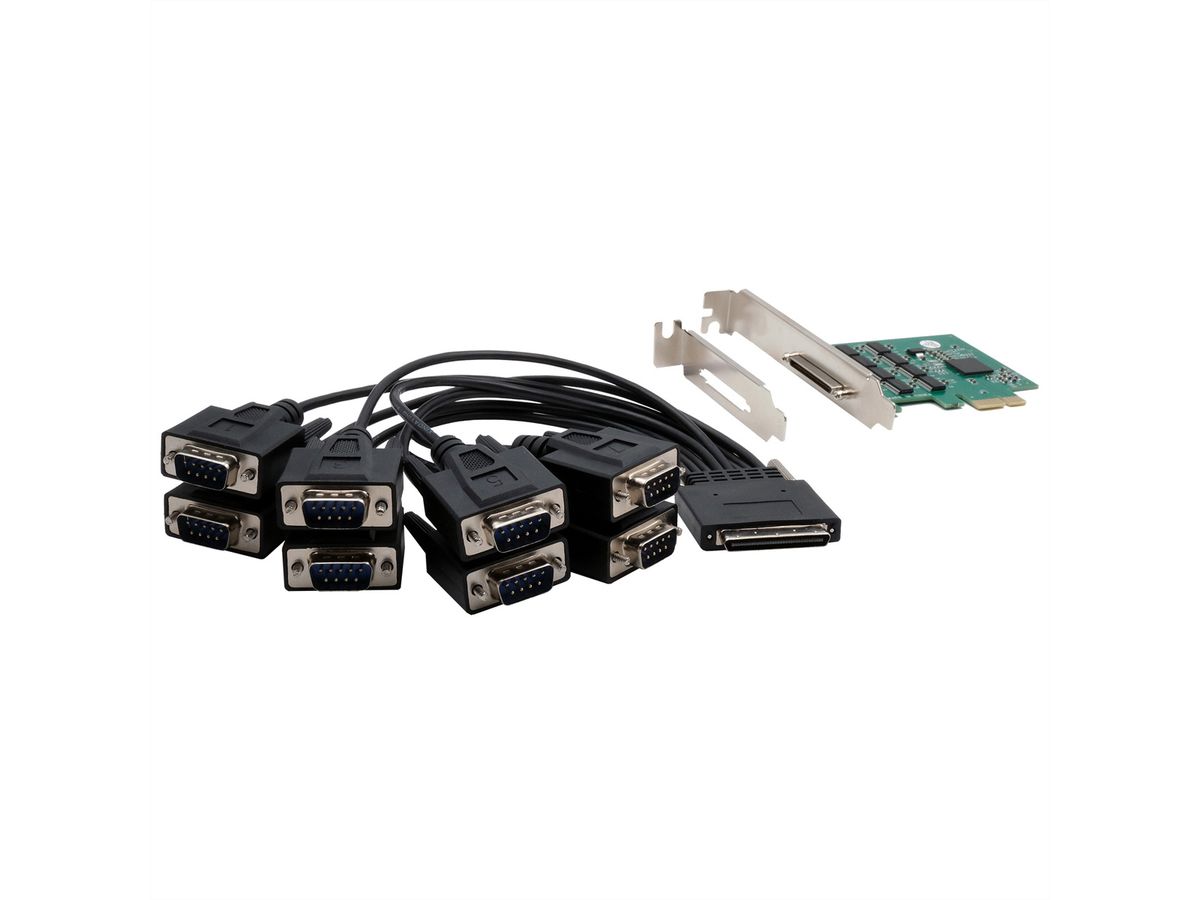

De acht 9-pins connectoren zijn verbonden via een octopuskabel.

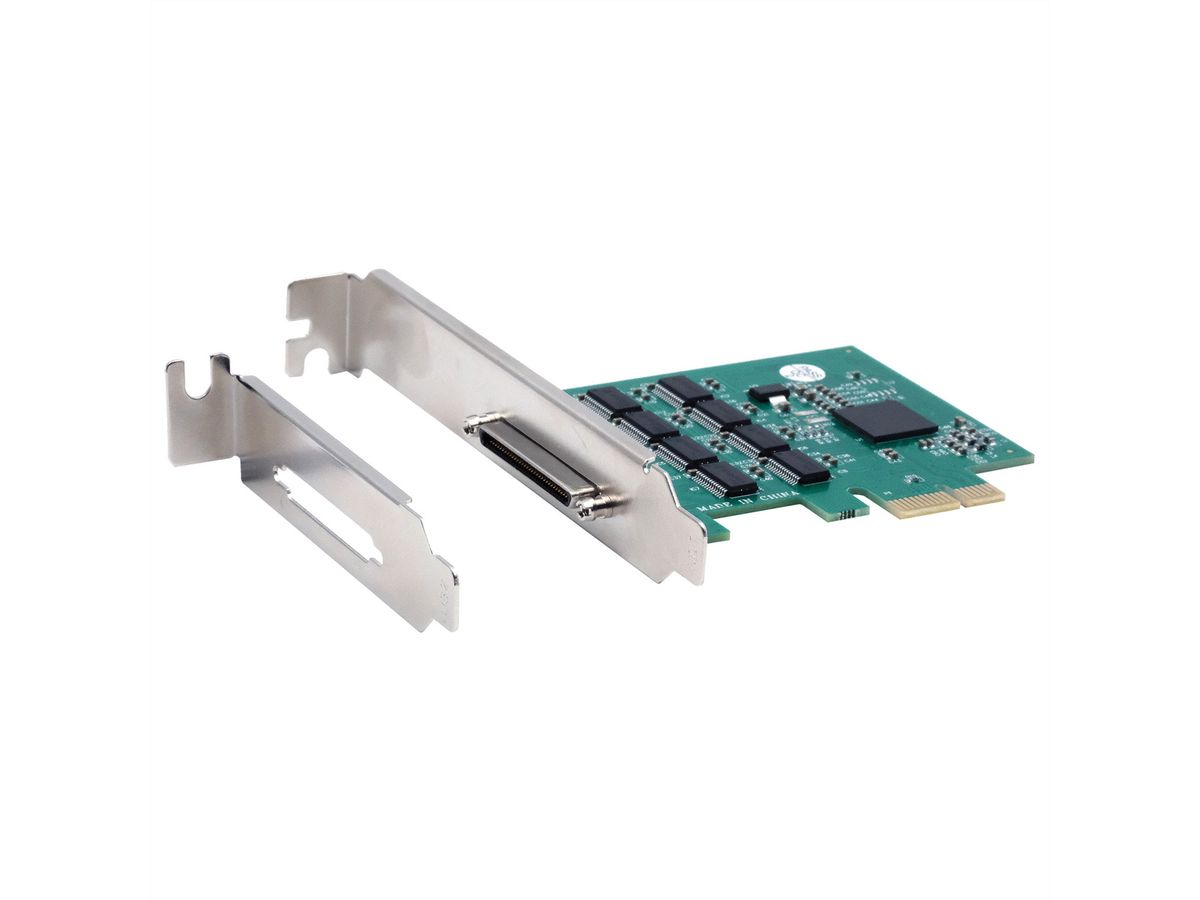

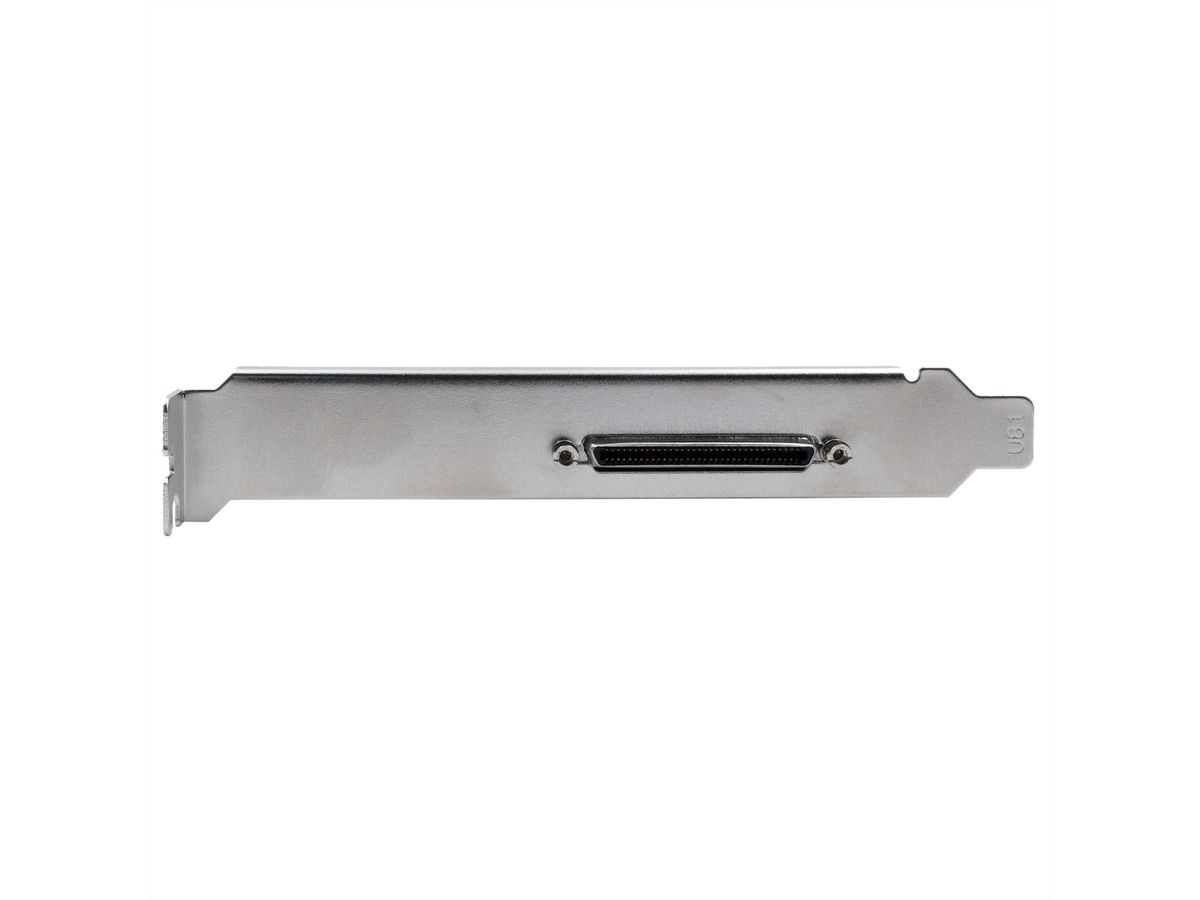

Hierdoor is slechts de ruimte van een sleufplaat nodig. De EX-46028 wordt geleverd met een low-profile beugel voor smalle computerbehuizingen tot 8 cm hoog.

• RS-232 V.24-interface
• FIFO-buffer 16C550 met 256 bytes
• I/O-adressen en interrupts worden toegewezen door het besturingssysteem
• PCIe-interface compatibel met 2.0 Gen1-specificaties
• Databits 5, 6, 7 en 8
• Stopbits 1, 1,5 en 2
• Pariteit: geen, even, oneven, spatie en teken
• RS-232-signalen TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Ondersteunt RTS/CTS- en XON/XOFF-stroomregeling
• Chipset: EXAR/MaxLinear 17V358

Specificaties

Producent	EXSYS
Produkt groep	Interface kaarten
Produkt type	PCI-Express Adapter

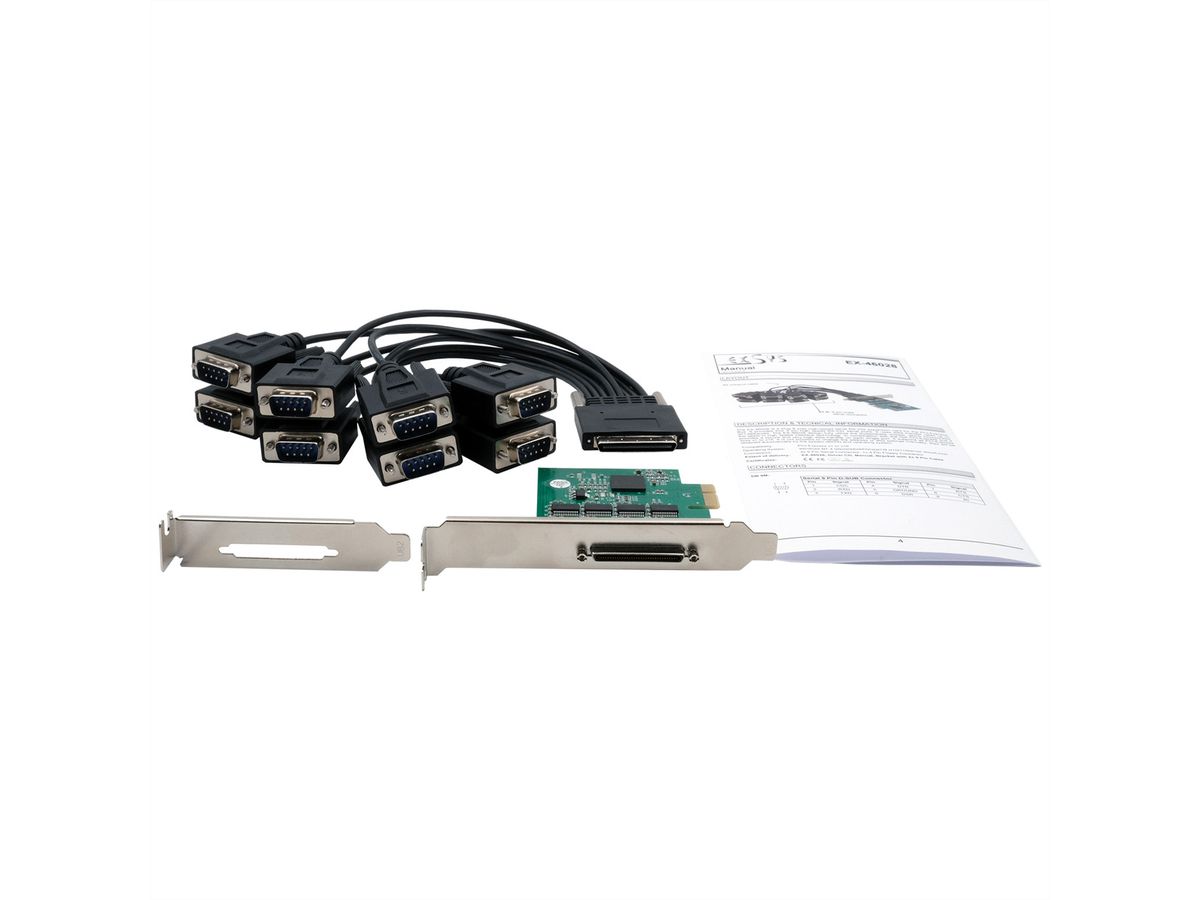

Leveringsomvang	EX-46028, Octopus-kabel, Low Profile-beugel, Handleiding
Bus-Systeem	PCI Express
Interface	8x 9-pins seriële RS-232 male connectoren
RS-232 Interface	ja
Stroom verzorging	3,3V via PCIe-slot
Data transfer-Snelheid	300Baud tot 921.6KBaud
Chipset	EXAR/MaxLinear 17V358
Systeem	Win2000/XP/Vista/7/8.x/10/11 (32&64), Server 200x & 2012 R2, Linux
Aansluitingen	8 x 9-pins D-SUB seriële male connector
Bouw hoogte	Low Profile
Installatie handleiding / Handboek	ja
Bedrijfstemperatuur min.	-40 °C
Bedrijfstemperatuur max.	85 °C
Hoogte	68 mm
Breedte	80 mm
Gewicht	460 g
Hoogte verpakking	60 mm
Breedte verpakking	180 mm
Diepte verpakking	250 mm
Gewicht verpakking	0.444 kg
