Beschrijving

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

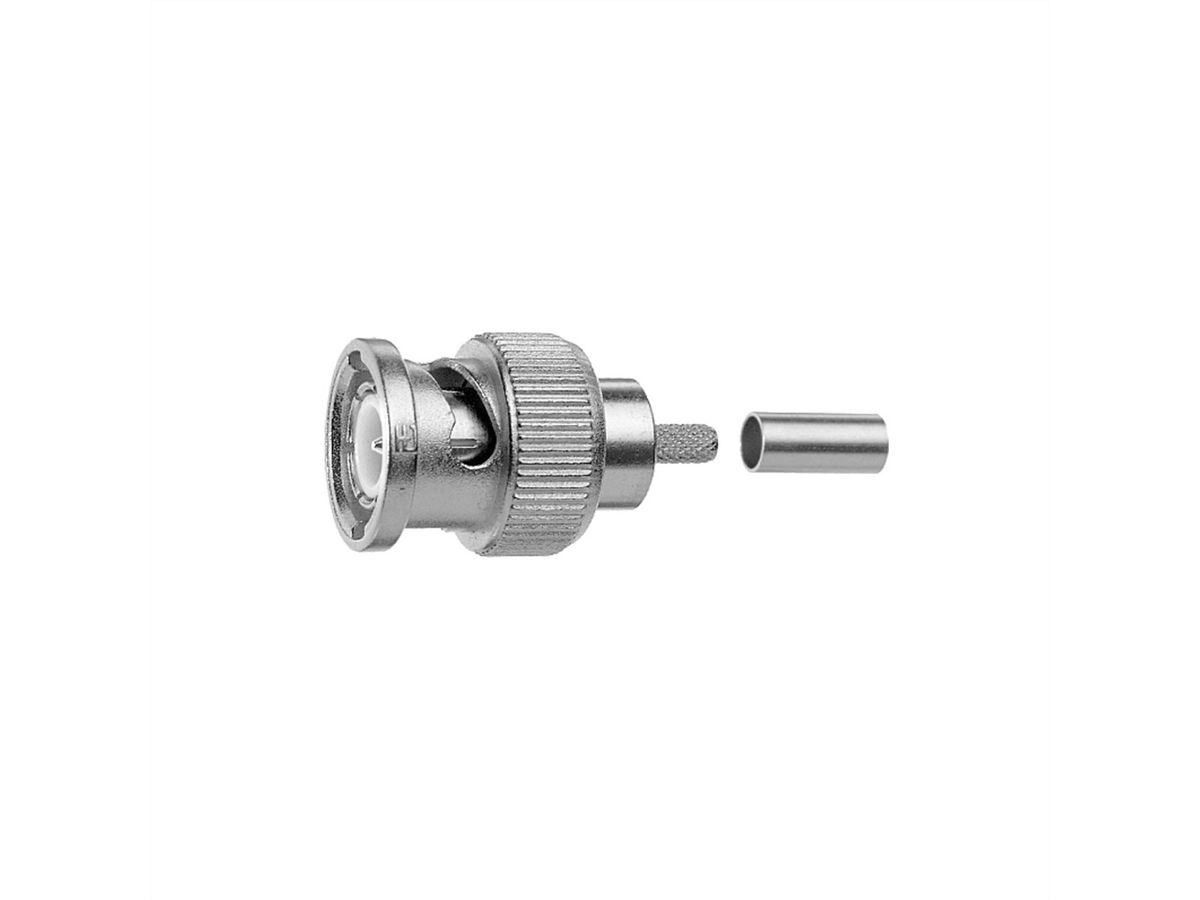

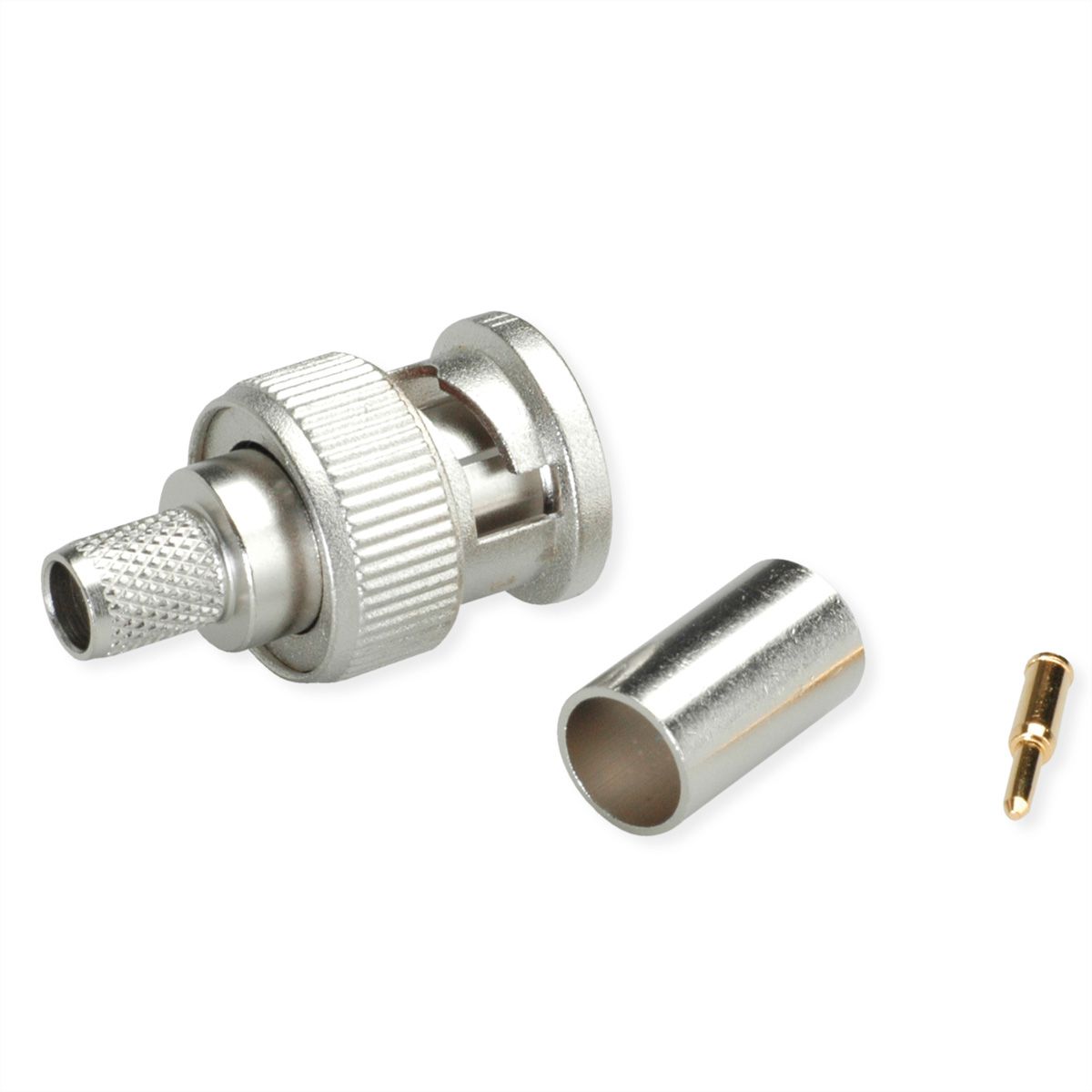

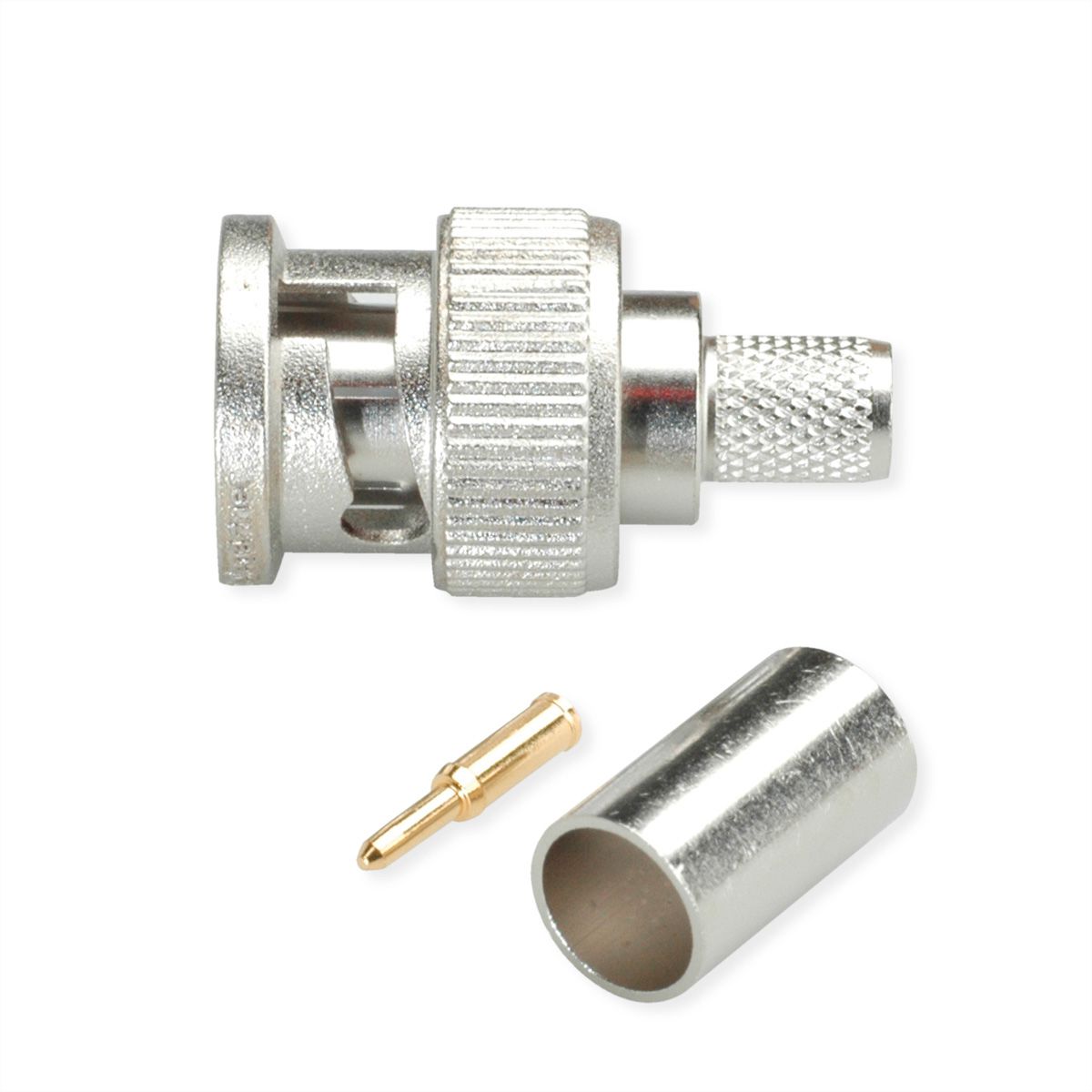

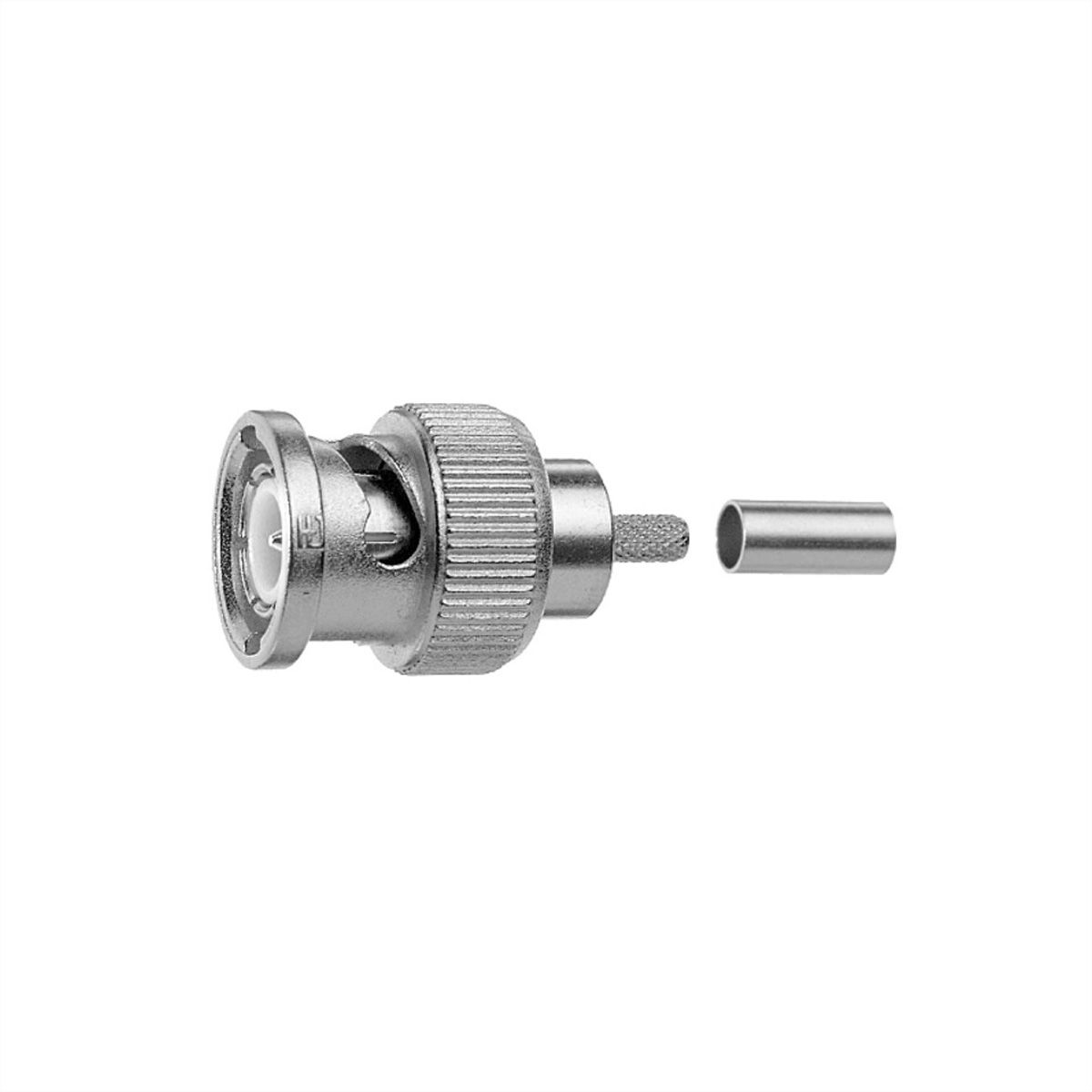

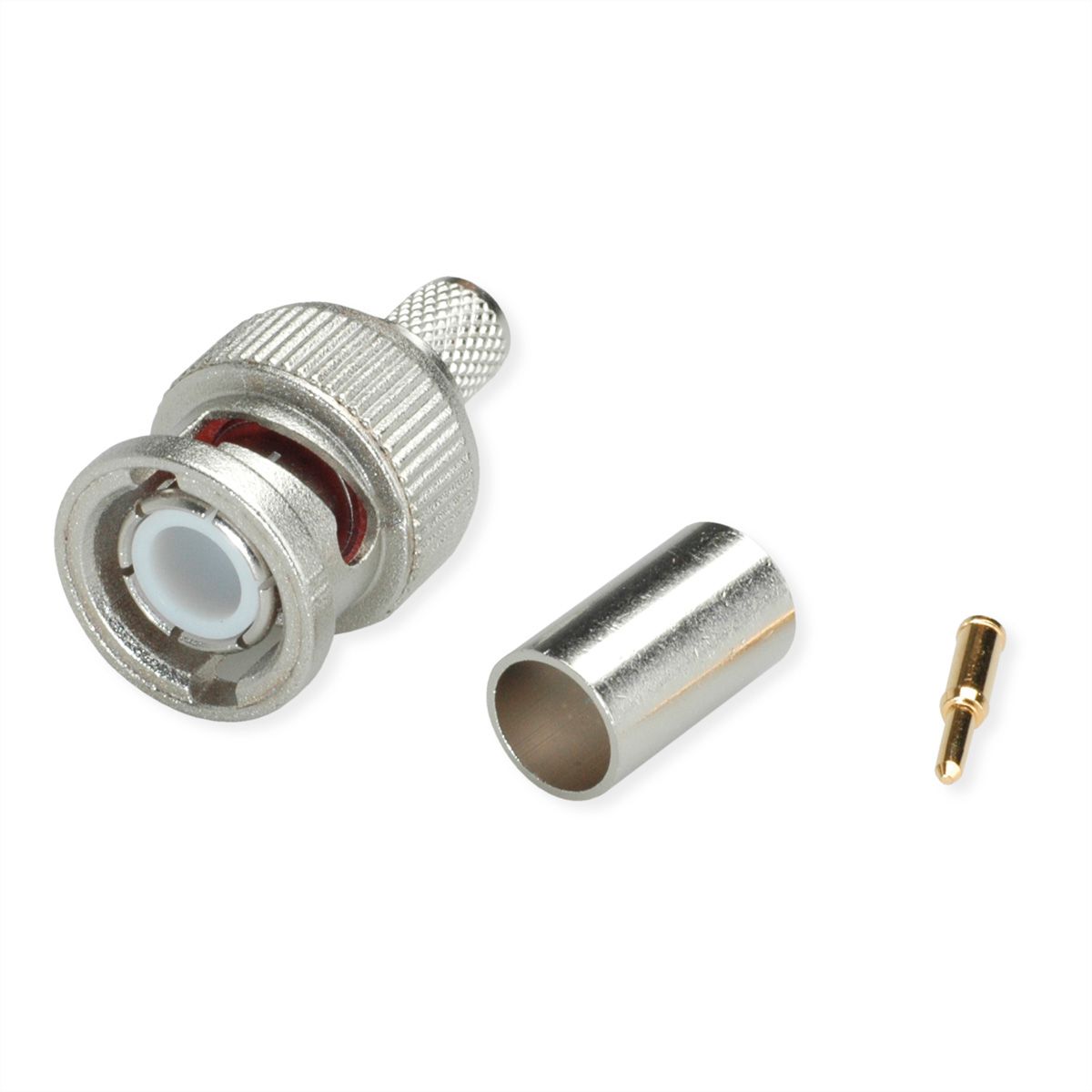

• Artikelbezeichnung: BNC Plg str cr/cr G30 G54 Prof Z50 (Alte Artikelnummer J01000A0049)
• Wellenwiderstand: 50 Ohm
• Kabelgruppe; Kabel: G30 (1.5/3.8); G54 (1.5/3.8 FLEX), 02YS(ST)CY 1.4/3.7-50 LI, 1.4/3.8 AF, 7808A, CNT-240, HPF 240, LMR-240, MRC 240 AFB, S 04172 D, TZC 500 25, WCX240, 02YS(ST)CY 1.4/3.7-50, SPEEDFOAM 240 HFJ, SX 04172 B-60, H 155, LOW LOSS 1.4/3.8
• Anmerkungen: crimp/crimp Professional

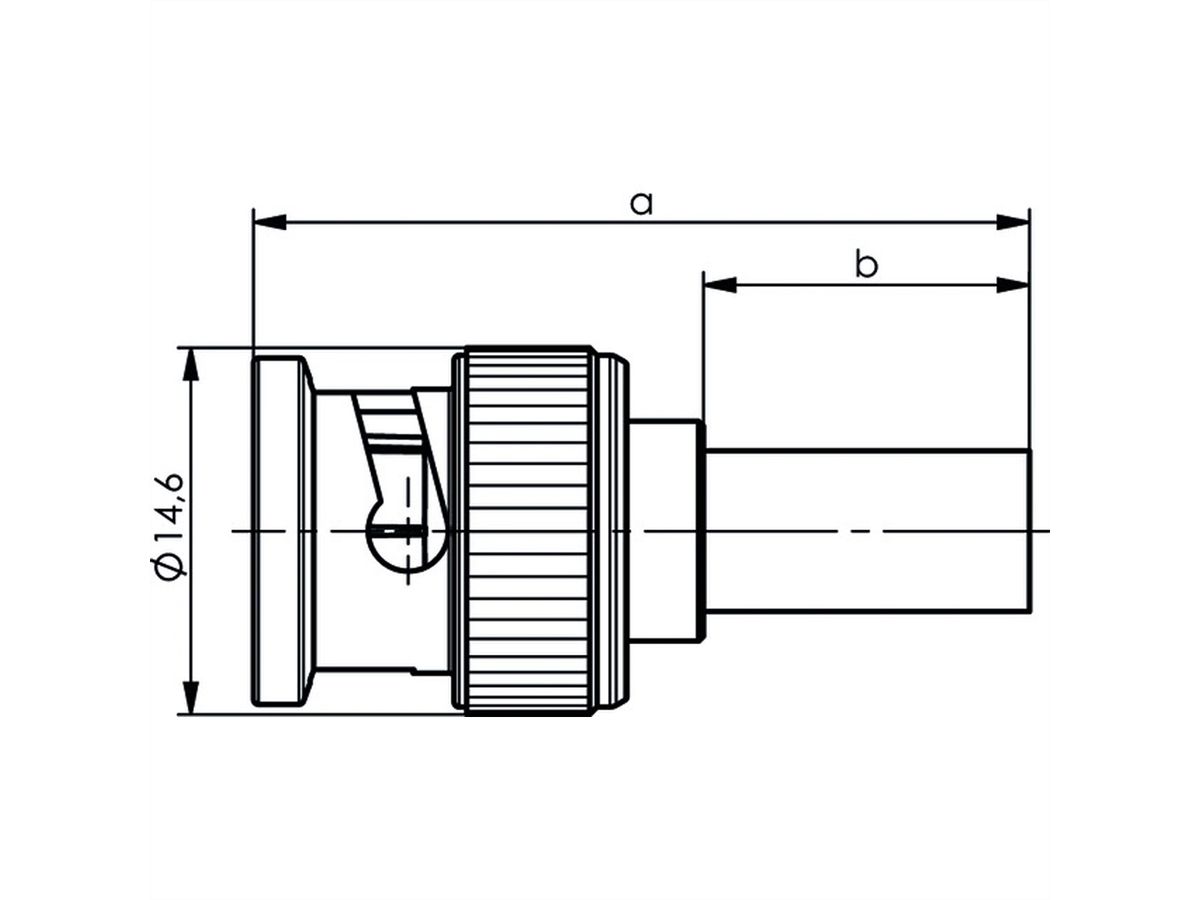

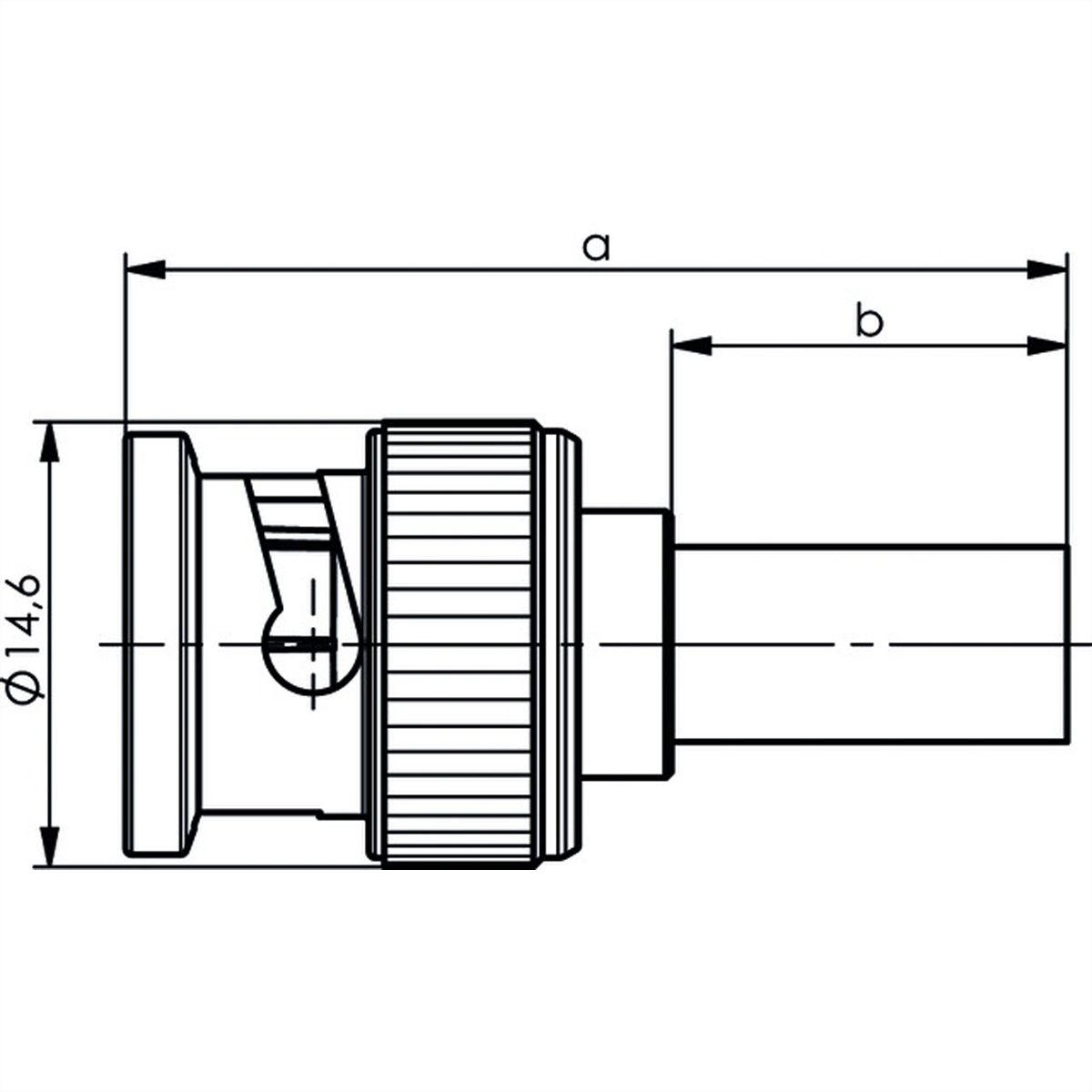

• Abmessungen: a=31, b=13
• Montage: A0231

Specificaties

Producent	TELEGÄRTNER
Product groep	Koaxialstecker
Product type	BNC-Kabelstecker Crimp
Kleur	zilver
Aantal Poorten	1
Type connector kant 1	BNC-Steckverbinder
M/F kant 1	Männlich (Stecker)
Type connector kant 2	Crimpanschluss
Beschermingsklasse (IP-code)	IP54
Insteek richting	gerade
Karakteristieke impedantie	50 Ohm
Frequentiebereik (max.)	4 GHz
Hoogte	14.6 mm
Breedte	14.6 mm
Diepte	31 mm
Gewicht	12 g
Hoogte verpakking	10 mm
Breedte verpakking	50 mm
Diepte verpakking	40 mm
Gewicht verpakking	0.052 kg

Downloads

Manufacturer data sheet - English (62,3 KB)

Download
