Description

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

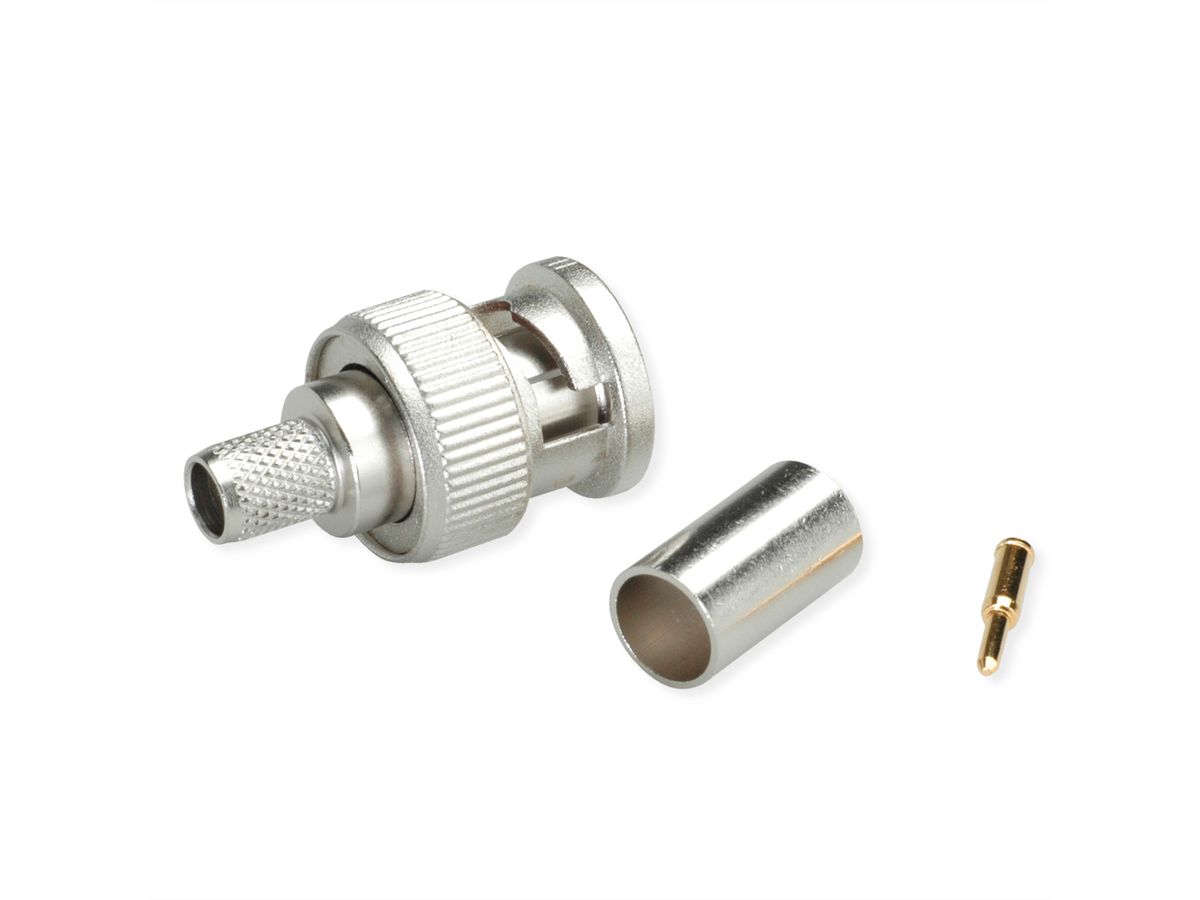

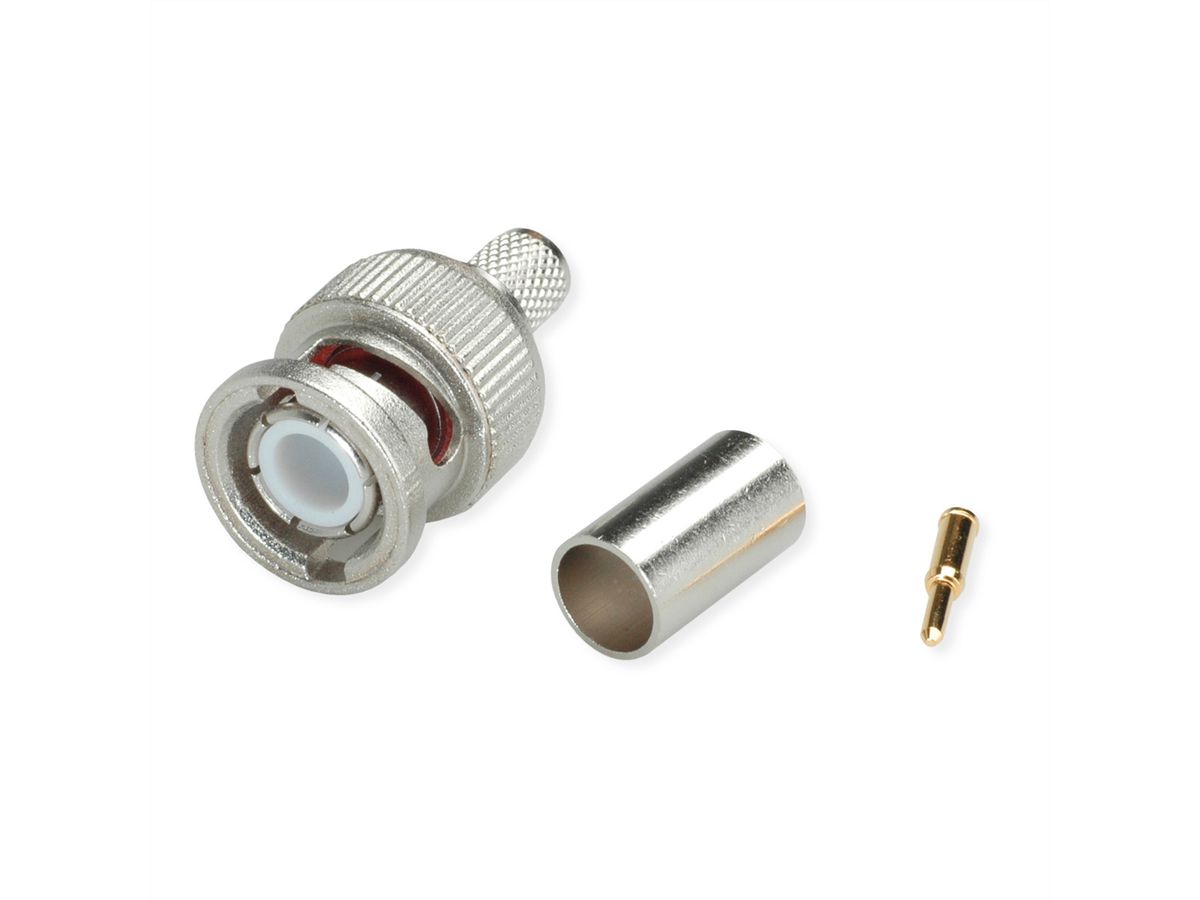

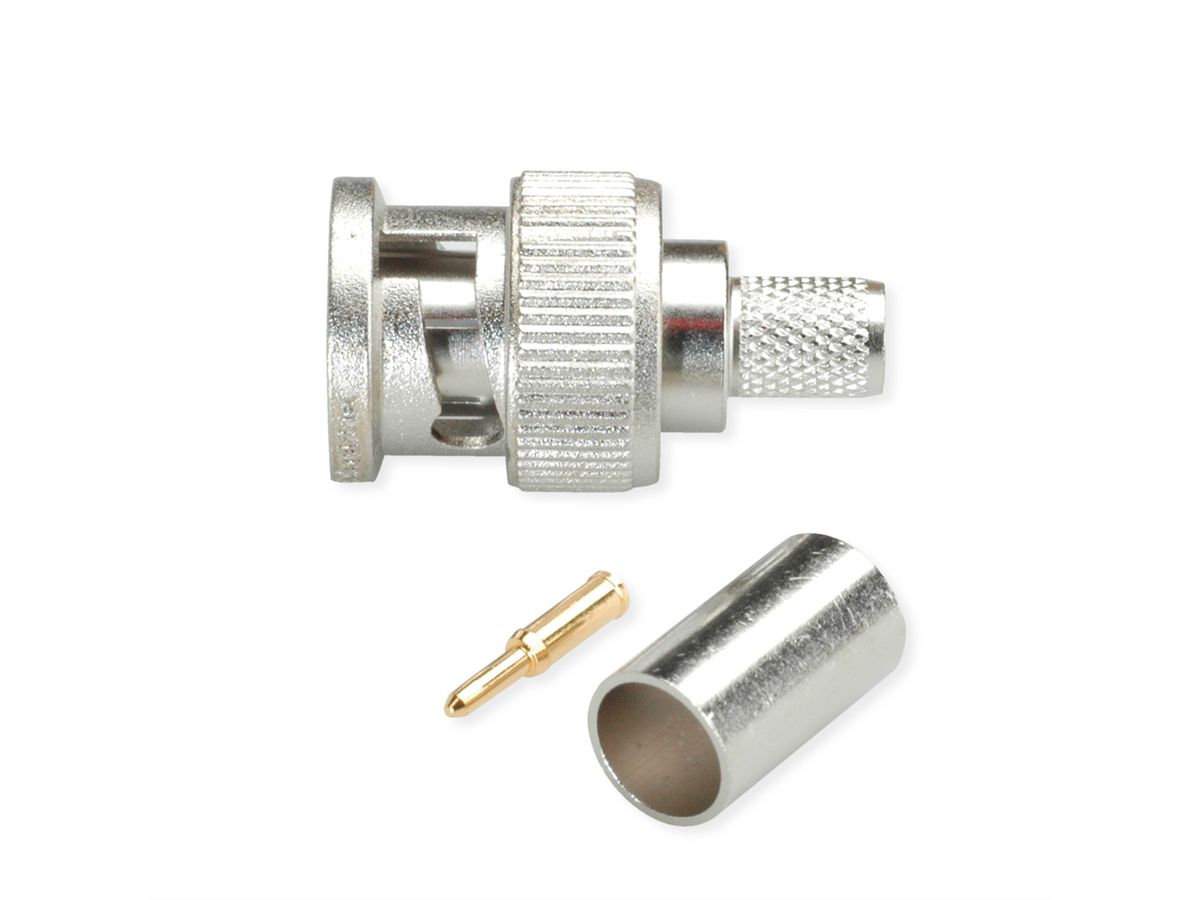

• Artikelbezeichnung: BNC Plg str cr/cr G30 G54 Prof Z50 (Alte Artikelnummer J01000A0049)
• Wellenwiderstand: 50 Ohm
• Kabelgruppe; Kabel: G30 (1.5/3.8); G54 (1.5/3.8 FLEX), 02YS(ST)CY 1.4/3.7-50 LI, 1.4/3.8 AF, 7808A, CNT-240, HPF 240, LMR-240, MRC 240 AFB, S 04172 D, TZC 500 25, WCX240, 02YS(ST)CY 1.4/3.7-50, SPEEDFOAM 240 HFJ, SX 04172 B-60, H 155, LOW LOSS 1.4/3.8
• Anmerkungen: crimp/crimp Professional
• Abmessungen: a=31, b=13
• Montage: A0231

Specifications

Manufacturer	TELEGÄRTNER
Product group	Koaxialstecker
Product type	BNC-Kabelstecker Crimp
Colour	silver
Quantity of ports	1
Side 1 Connector Type	BNC-Steckverbinder
Side 1 Connector Gender	Männlich (Stecker)
Side 2 Connector Type	Crimpanschluss
Protection class (IP Code)	IP54
Connection direction	gerade
Characteristic impedance	50 Ohm
Frequency range (max.)	4 GHz
Height	14.6 mm
Width	14.6 mm
Depth	31 mm
Weight	12 g
Height of packaging (single piece)	10 mm
Width of packaging (single piece)	50 mm
Depth of packaging (single piece)	40 mm
Package weight (single piece)	0.052 kg
