Beschrijving

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

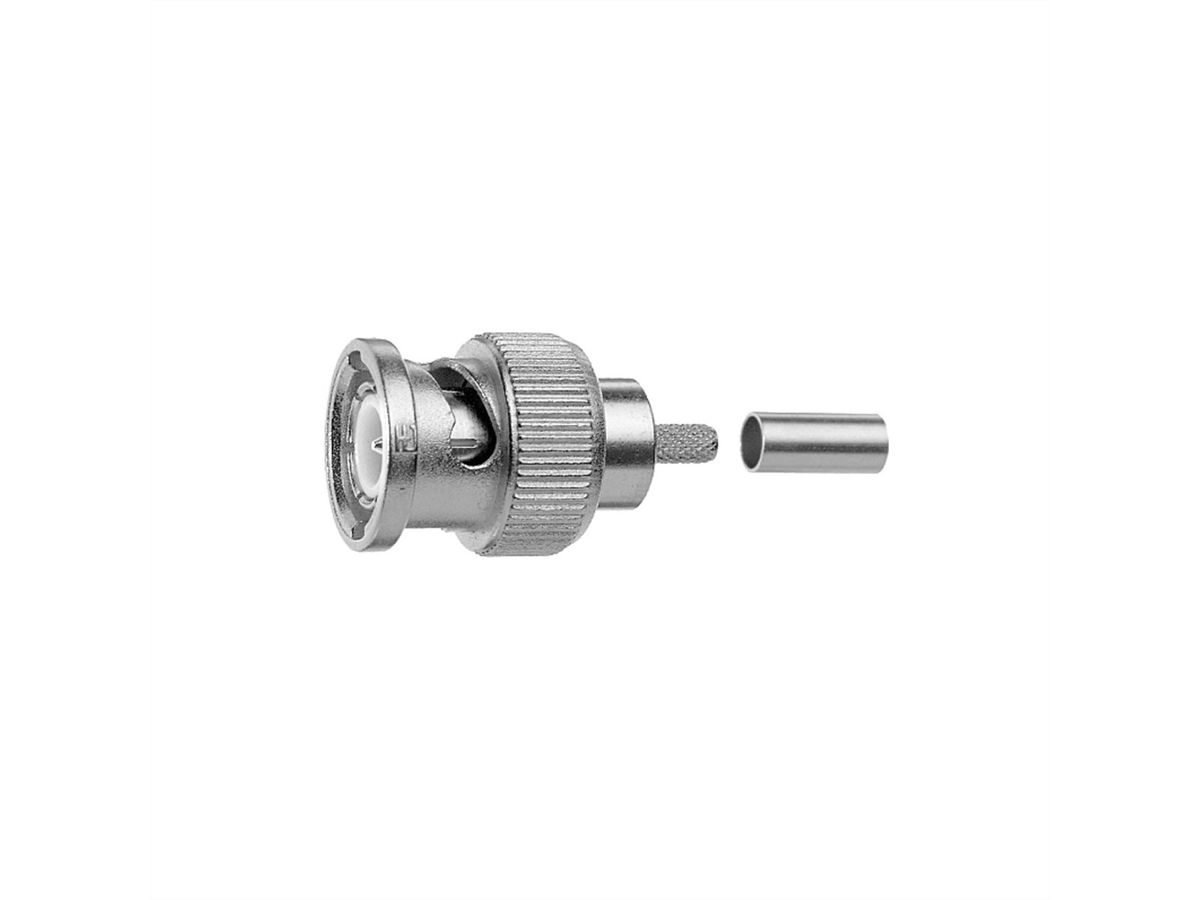

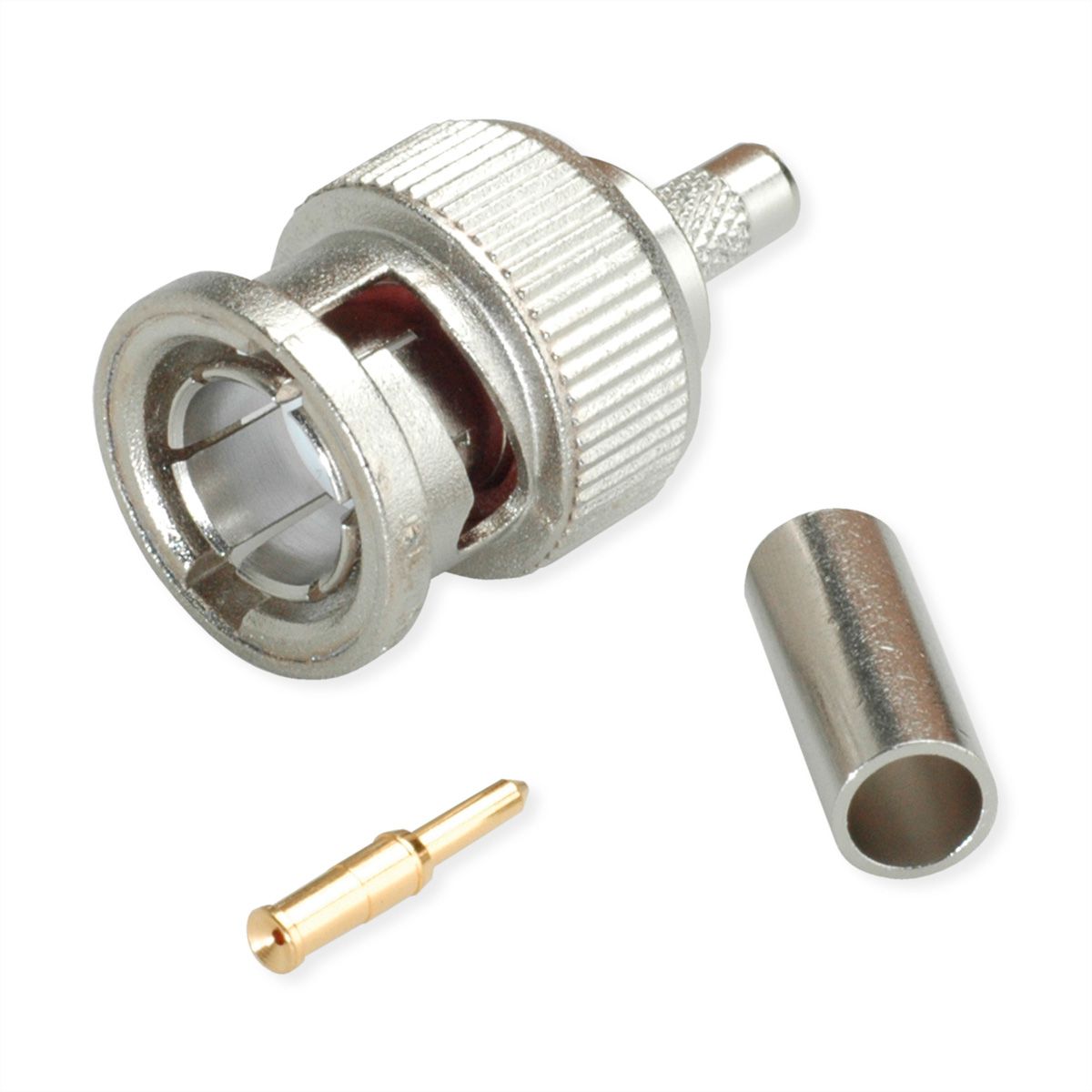

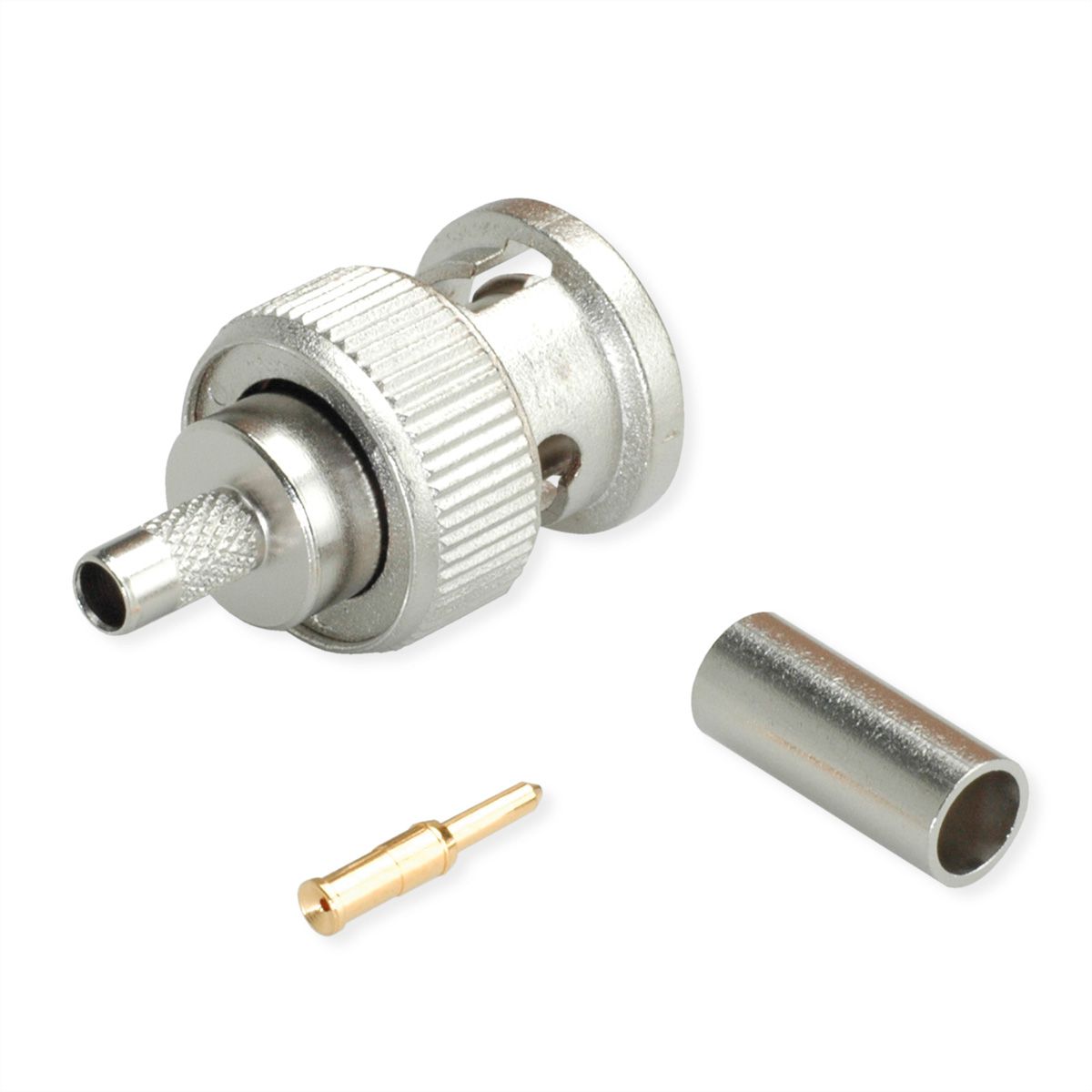

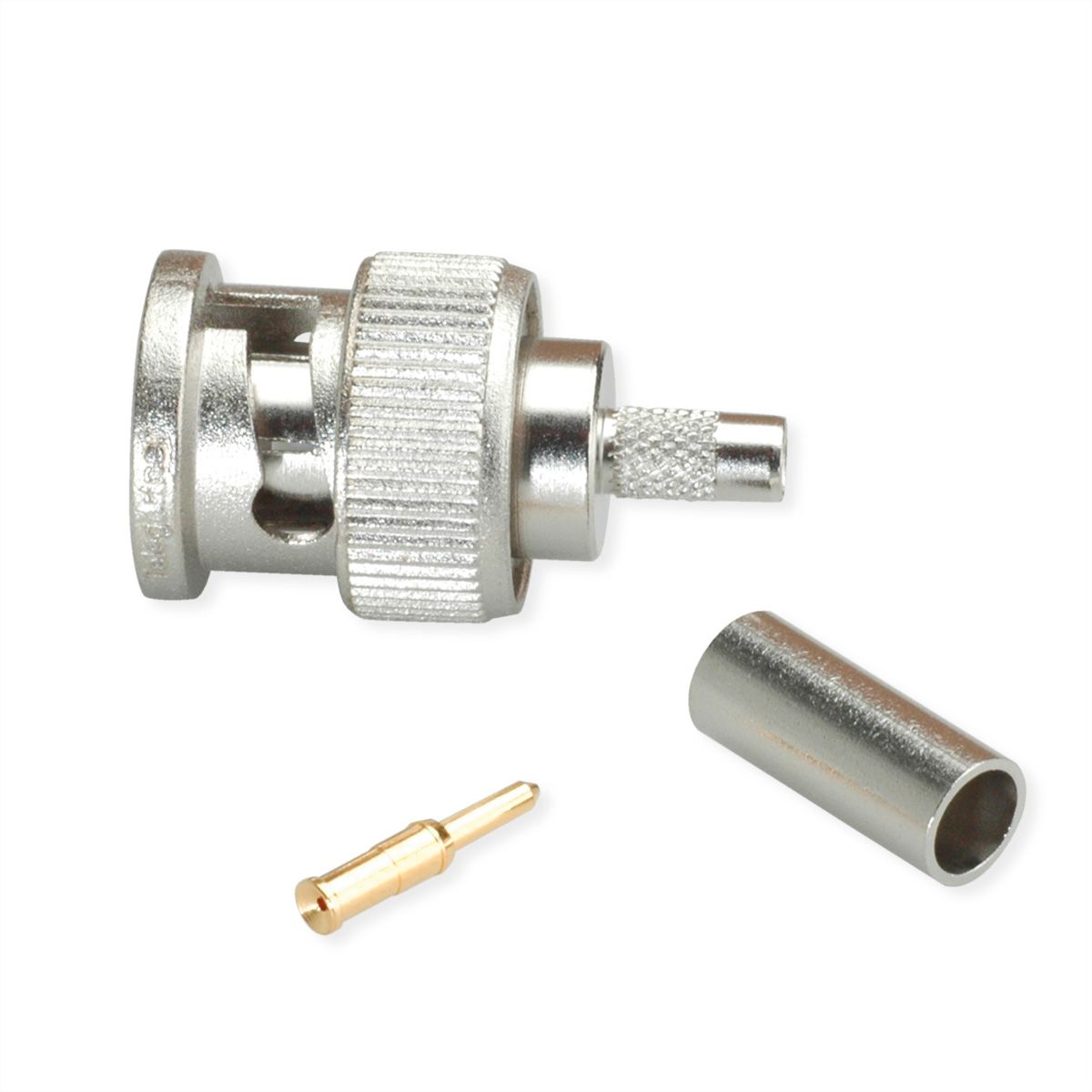

• Artikelbezeichnung: BNC Plg str cr/cr G13 G50 Prof Z75 (Alte Artikelnummer J01002A1350)
• Ohne Kabelgruppe: 2.5C-2V, NCX1 391300 0.53/2.45-3.6
• Wellenwiderstand: 75 Ω
• Kabelgruppe; Kabel: G13 (0.4/2.5) *); G50 (0.45/2.0-3.4), 0.4/2.5, 2YCY 0.4/2.5-3.8, HF 2172, TELASS 50, 02Y(ST)CH 0.45/2.0-3.4, 02Y(ST)CY 0.45/2.0-3.4, 02YS(ST)CH 0.45/2.0-3.4, 02YS(ST)CY 0.45/2.0-3.4, 2.5C-2V, NCX1 391300 0.53/2.45-3.6
• Anmerkungen: crimp/crimp Professional

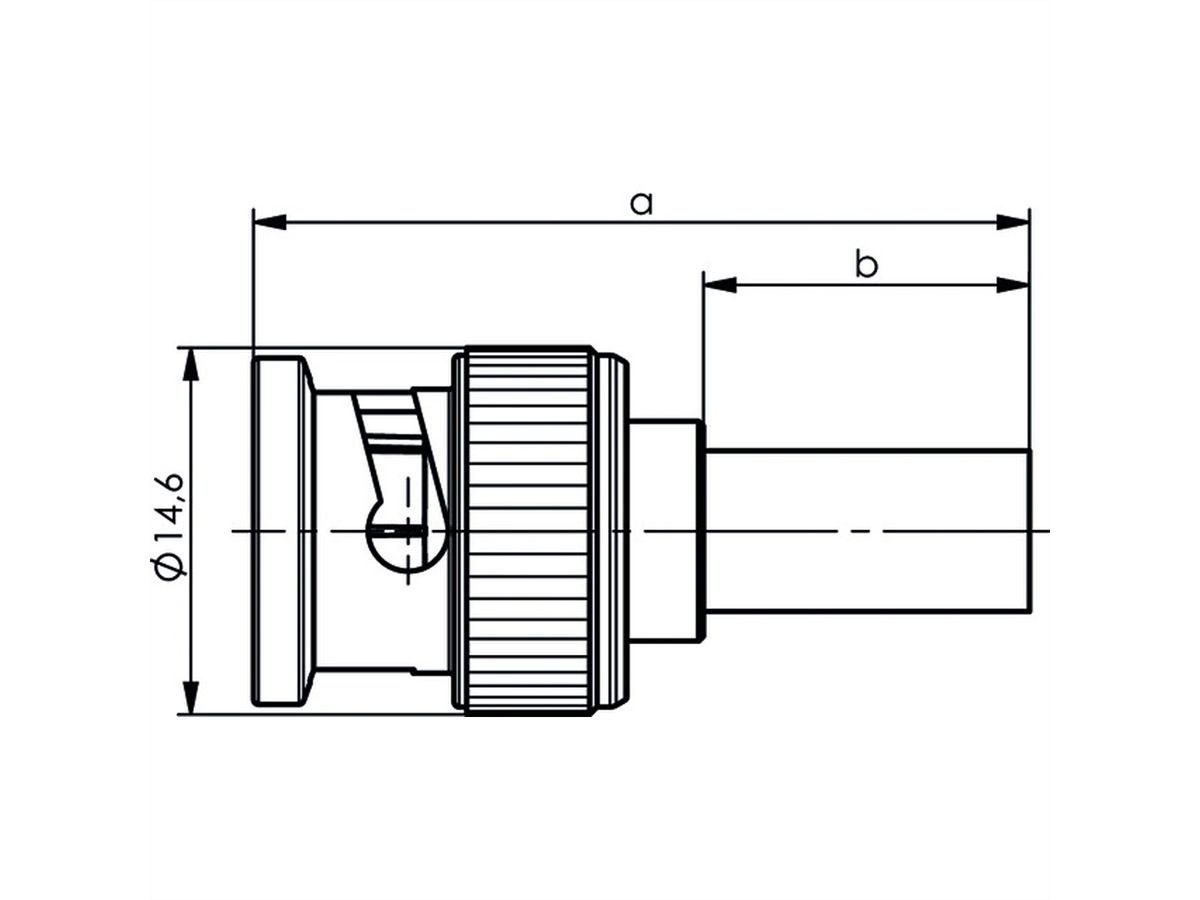

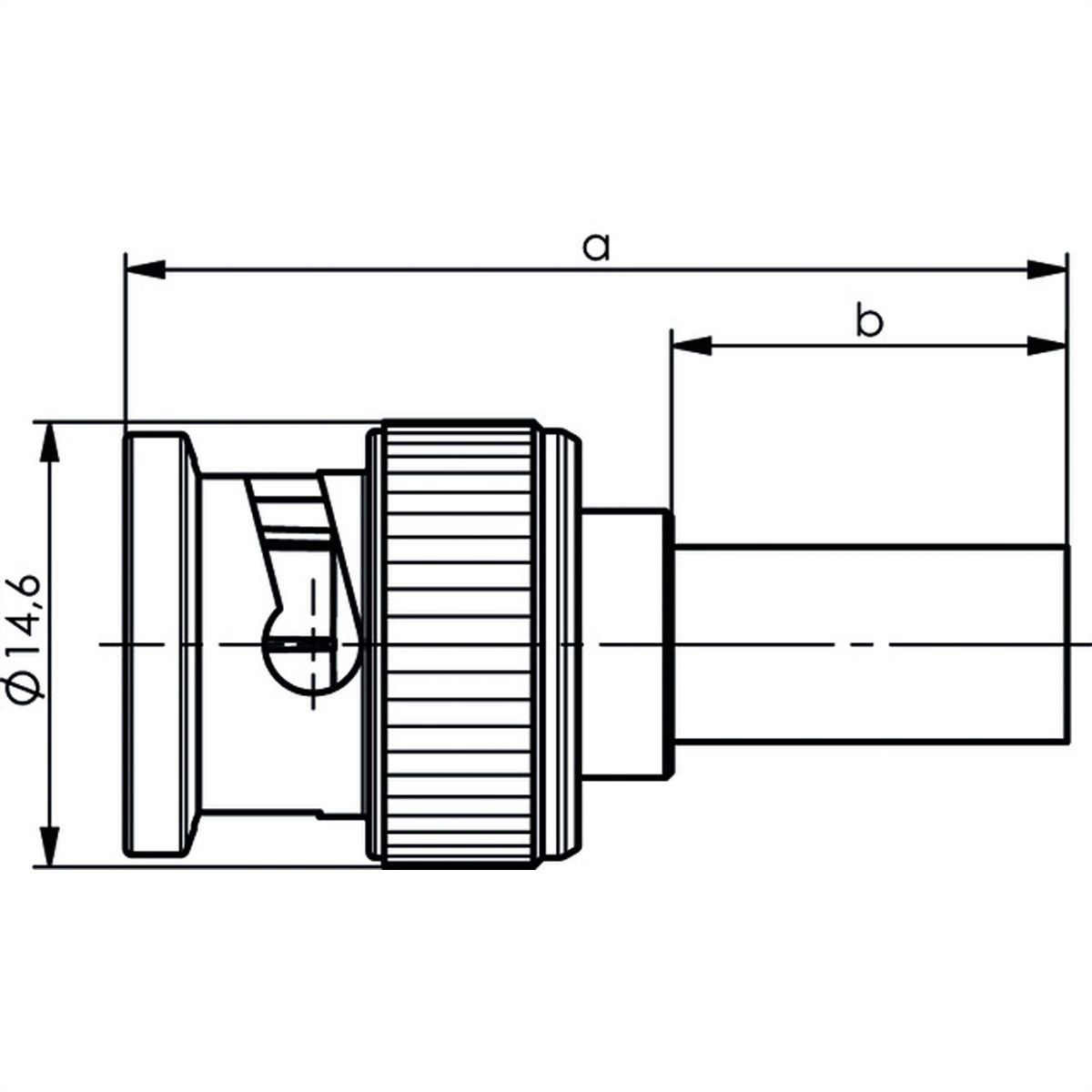

• Abmessungen: a=31, b=13
• Montage: A0204

Specificaties

Producent	TELEGÄRTNER
Product groep	Koaxialstecker
Product type	BNC-Kabelstecker Crimp
Kleur	zilver
Aantal Poorten	1
Type connector kant 1	BNC-Steckverbinder
M/F kant 1	Männlich (Stecker)
Type connector kant 2	Crimpanschluss
Beschermingsklasse (IP-code)	IP54
Insteek richting	gerade
Karakteristieke impedantie	75 Ohm
Frequentiebereik (max.)	4 GHz
Hoogte	14.6 mm
Breedte	14.6 mm
Diepte	31 mm
Gewicht	9 g
Hoogte verpakking	30 mm
Breedte verpakking	80 mm
Diepte verpakking	120 mm
Gewicht verpakking	0.048 kg
