Description

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

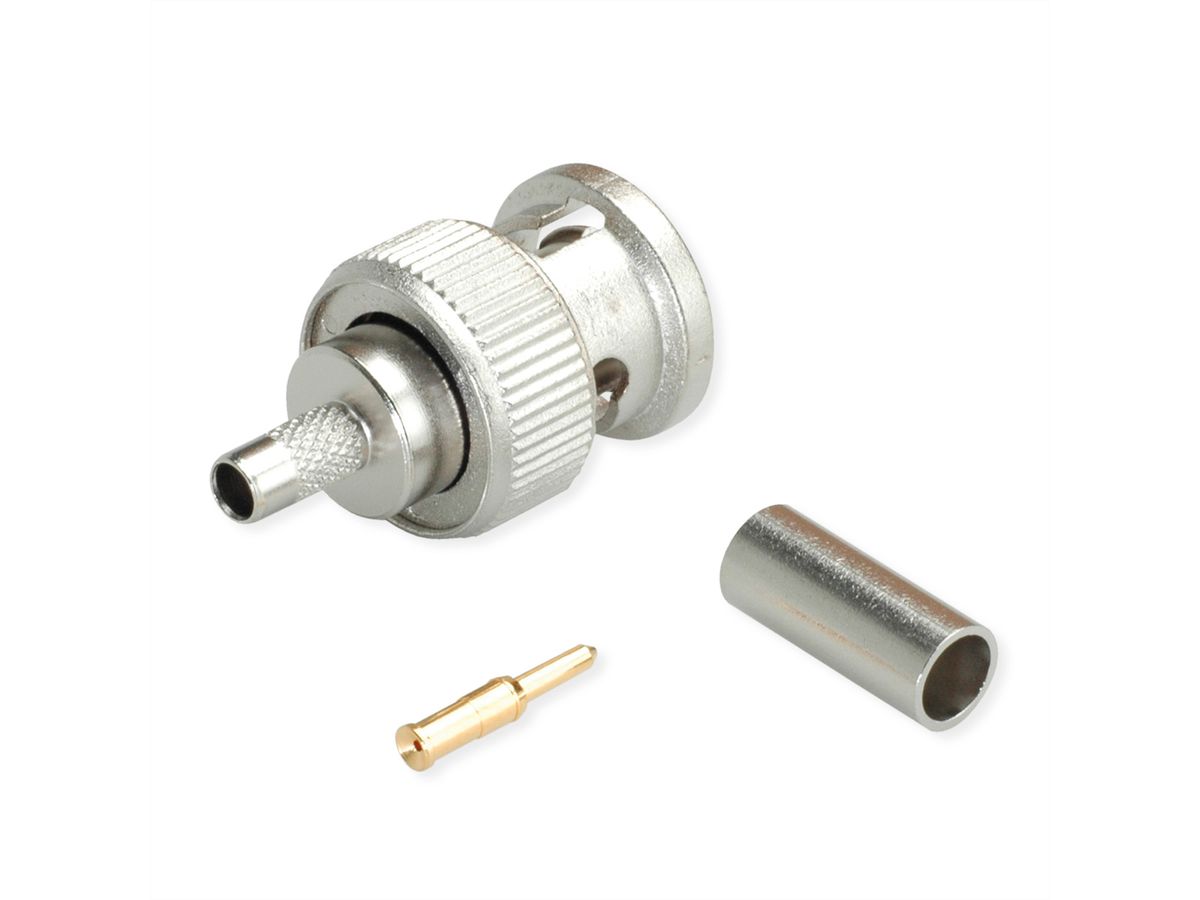

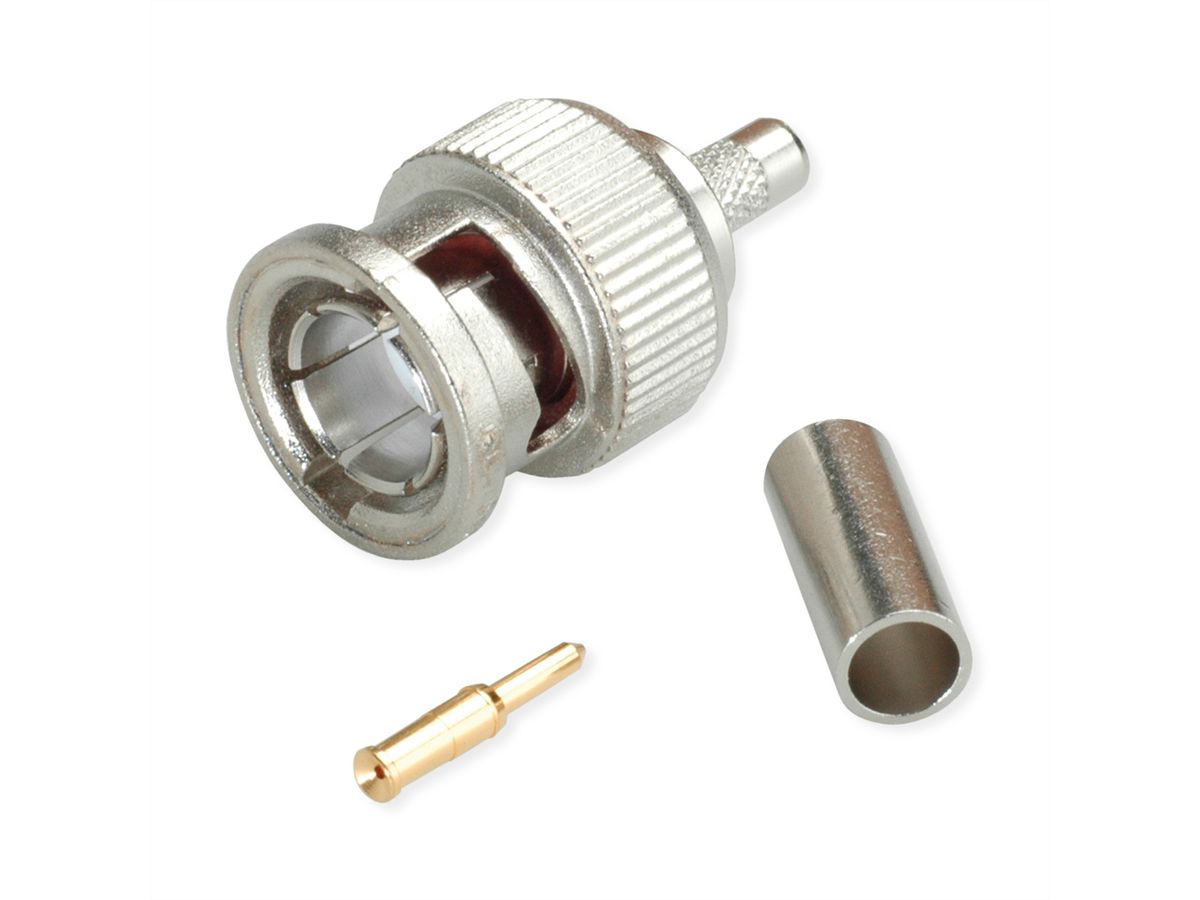

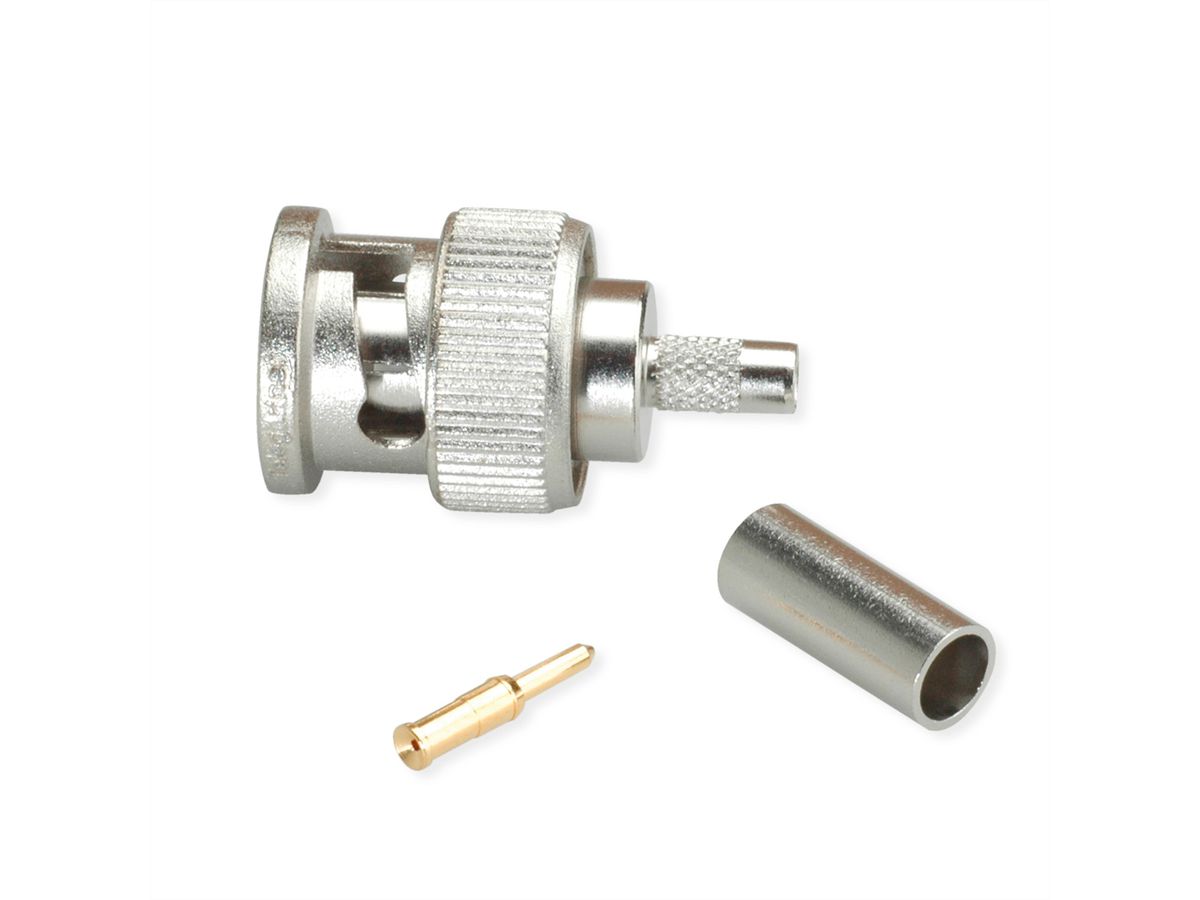

• Artikelbezeichnung: BNC Plg str cr/cr G13 G50 Prof Z75 (Alte Artikelnummer J01002A1350)
• Ohne Kabelgruppe: 2.5C-2V, NCX1 391300 0.53/2.45-3.6
• Wellenwiderstand: 75 Ω
• Kabelgruppe; Kabel: G13 (0.4/2.5) *); G50 (0.45/2.0-3.4), 0.4/2.5, 2YCY 0.4/2.5-3.8, HF 2172, TELASS 50, 02Y(ST)CH 0.45/2.0-3.4, 02Y(ST)CY 0.45/2.0-3.4, 02YS(ST)CH 0.45/2.0-3.4, 02YS(ST)CY 0.45/2.0-3.4, 2.5C-2V, NCX1 391300 0.53/2.45-3.6
• Anmerkungen: crimp/crimp Professional
• Abmessungen: a=31, b=13
• Montage: A0204

Specifications

Manufacturer	TELEGÄRTNER
Product group	Koaxialstecker
Product type	BNC-Kabelstecker Crimp
Colour	silver
Quantity of ports	1
Side 1 Connector Type	BNC-Steckverbinder
Side 1 Connector Gender	Männlich (Stecker)
Side 2 Connector Type	Crimpanschluss
Protection class (IP Code)	IP54
Connection direction	gerade
Characteristic impedance	75 Ohm
Frequency range (max.)	4 GHz
Height	14.6 mm
Width	14.6 mm
Depth	31 mm
Weight	9 g
Height of packaging (single piece)	30 mm
Width of packaging (single piece)	80 mm
Depth of packaging (single piece)	120 mm
Package weight (single piece)	0.048 kg
