Beschrijving

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt.

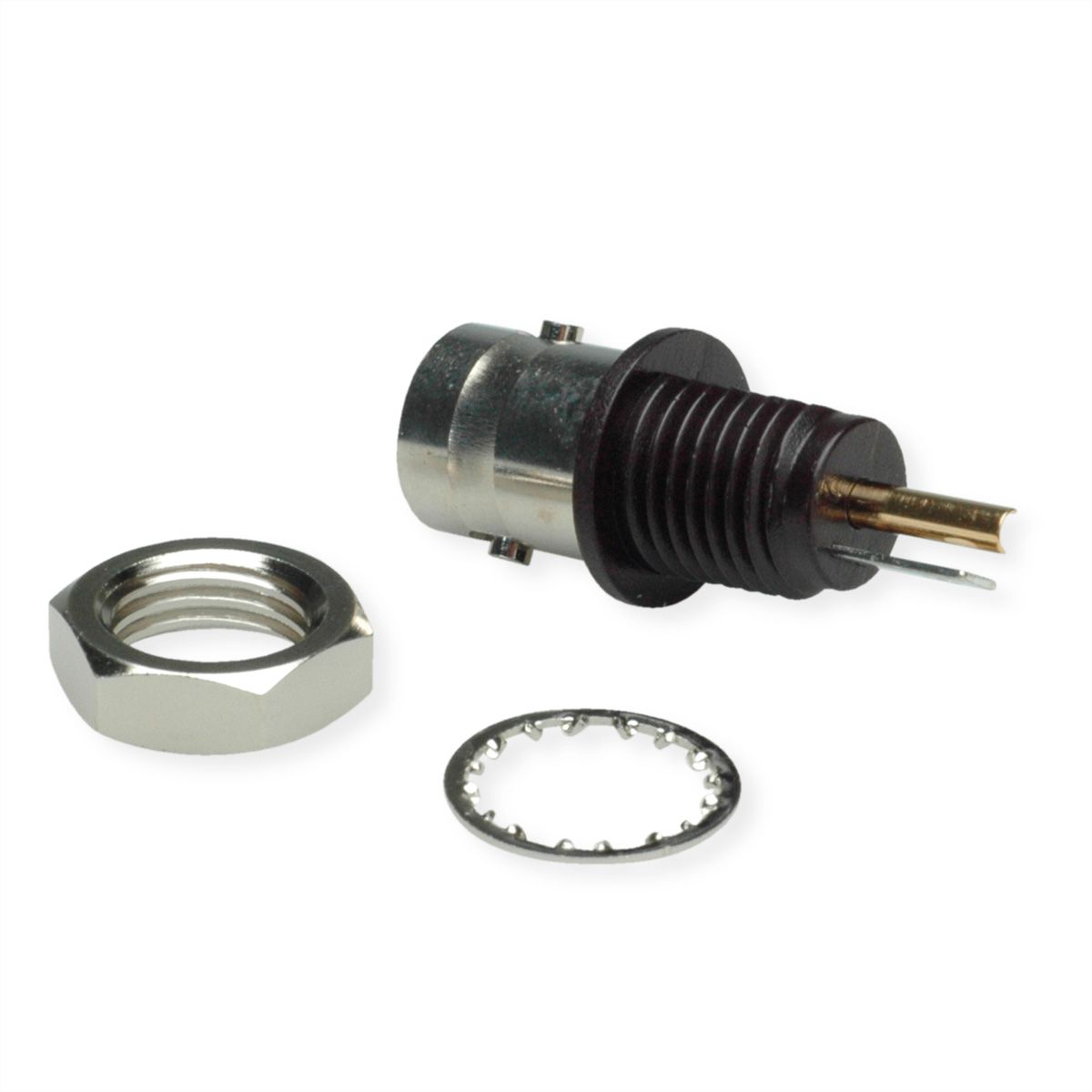

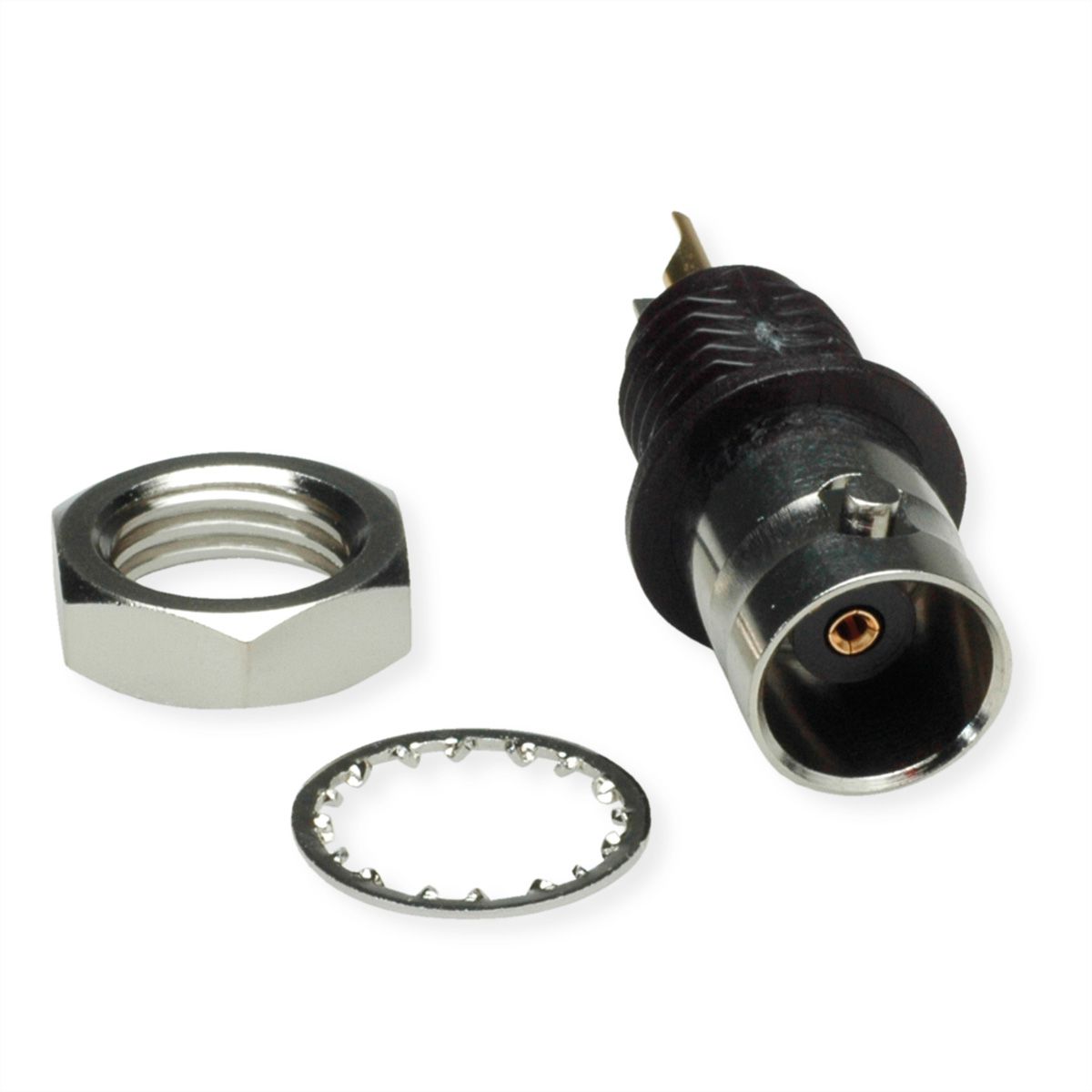

• Artikelbezeichnung: BNC Jck str Bkhd sd/sd InsWash Z50 (Alte Artikelnummer J01001D0043)
• Wellenwiderstand: 50 Ohm
• Anmerkungen: mit Isolierflansch schwarz

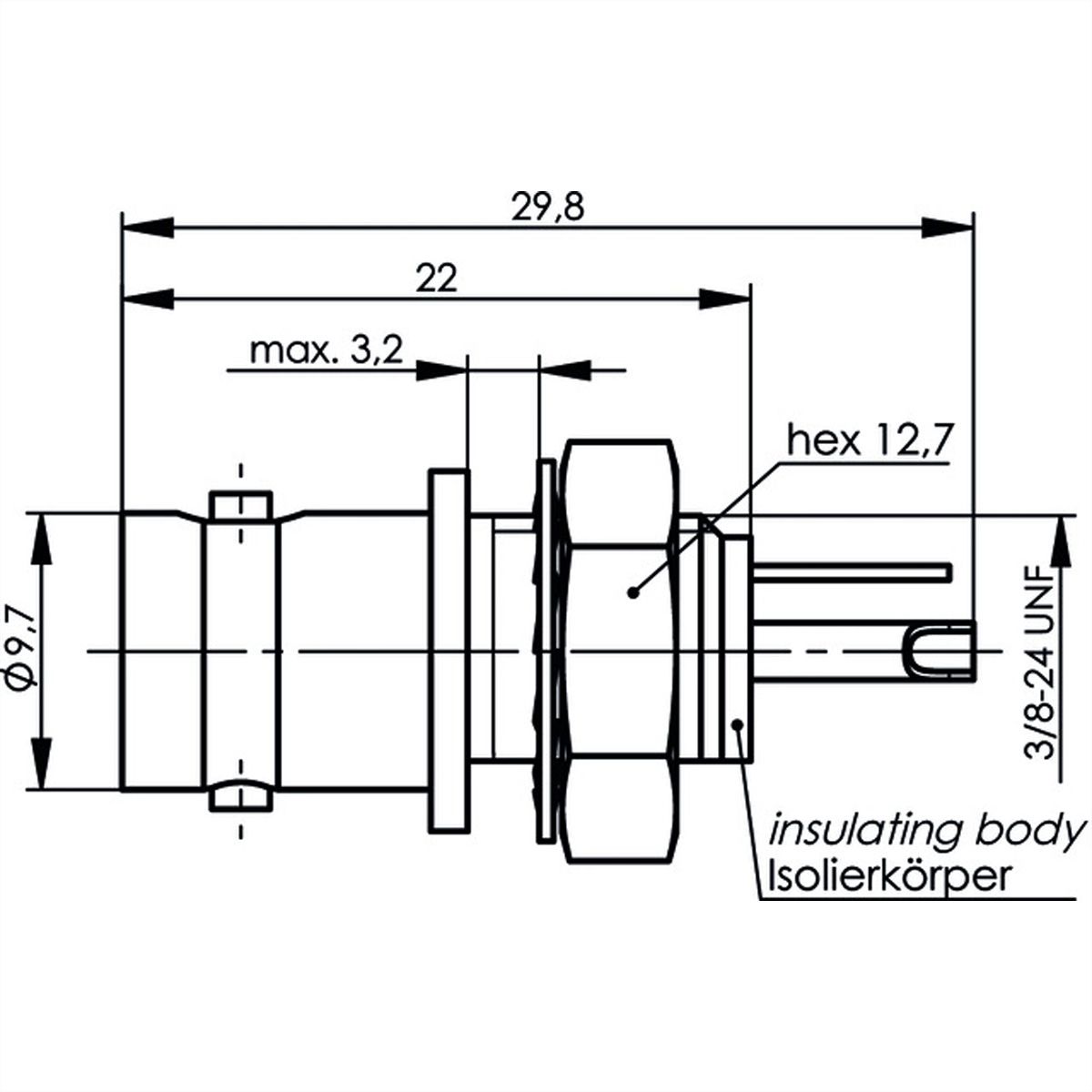

• Einbaumaß: Z113

- Contactweerstand binnenste geleider ≤ 20 mΩ
- Contactweerstand buitenste geleider ≤ 5 mΩ
- Isolatieweerstand ≥ 5 GΩ
- Diëlektrische sterkte 1,5 kVrms/50 Hz
- Karakteristieke impedantie 50 Ω/(75 Ω)
- Rendementsverlies: Rechte versie ≥ 20 dB/3 GHz (50 Ω types)
- Terugkeerverlies: Haakse versie ≥ 17,7 dB / 3 GHz (50 Ω types)
- Bedrijfsspanning ≤ 500 Vrms/50 Hz
- Frequentiebereik tot 4 GHz

Specificaties

Producent	TELEGÄRTNER
Produkt groep	Koaxialstecker
Produkt type	BNC-Einbaubuchse, isoliert
Kleur	zilver
Aantal Poorten	1
Type connector kant 1	BNC-Steckverbinder
M/F kant 1	Weiblich (Buchse)
Beschermingsklasse (IP-code)	IP54
Insteek richting	gerade
Hoogte verpakking	30 mm
Breedte verpakking	100 mm
Diepte verpakking	110 mm
Gewicht verpakking	0.008 kg

Downloads

Manufacturer data sheet - English (49,0 KB)

Download

De producten van het merk TELEGÄRTNER staan ​​voor professionele aansluittechniek.

Meer over TELEGÄRTNER

Productveiligheidsverordening

Informatie in overeenstemming met de EU Productveiligheidsverordening, ook bekend als de Product Safety Regulation (GPSR):

Telegärtner Karl Gärtner GmbH
Lerchenstr. 35, 71144 Steinenbronn, Germany
