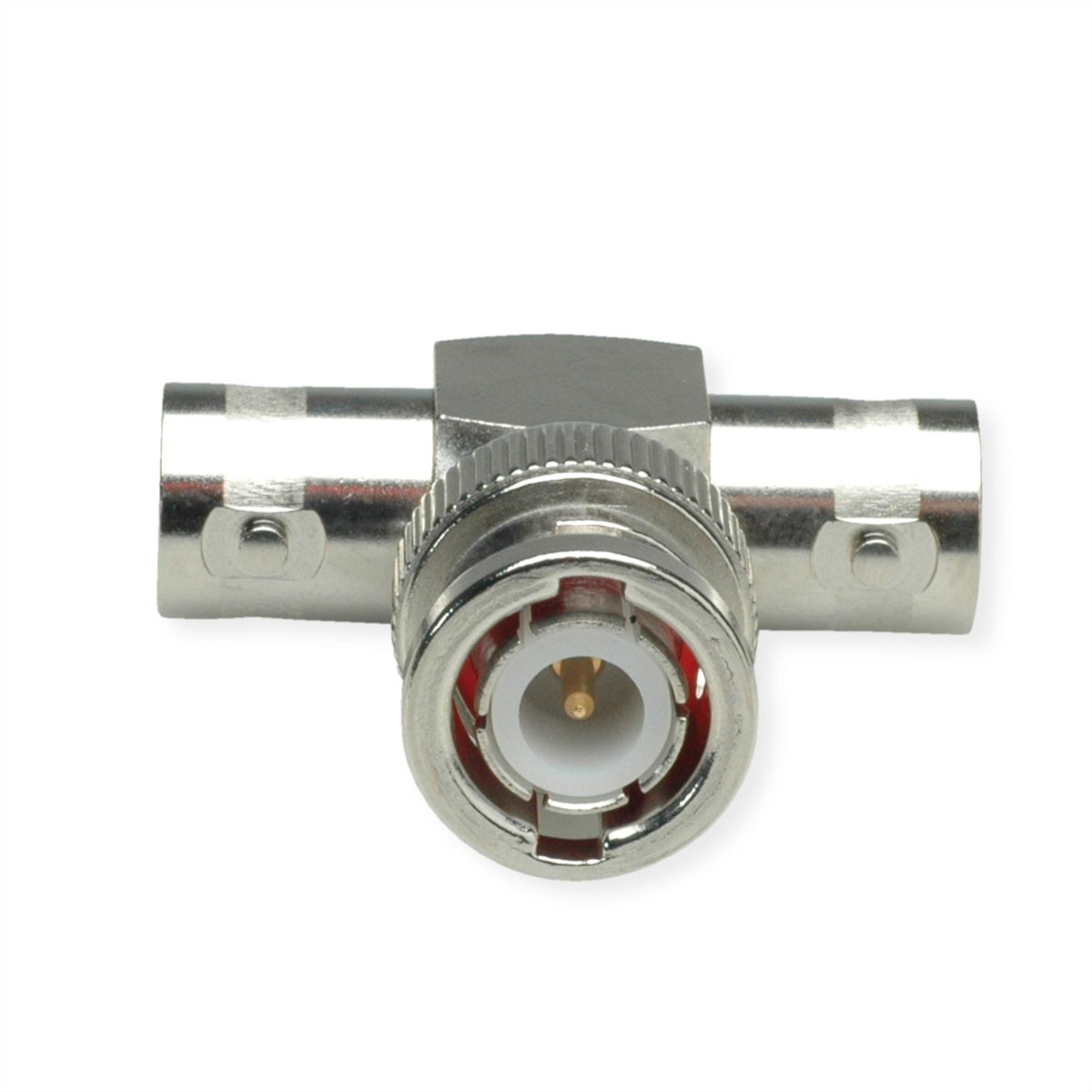

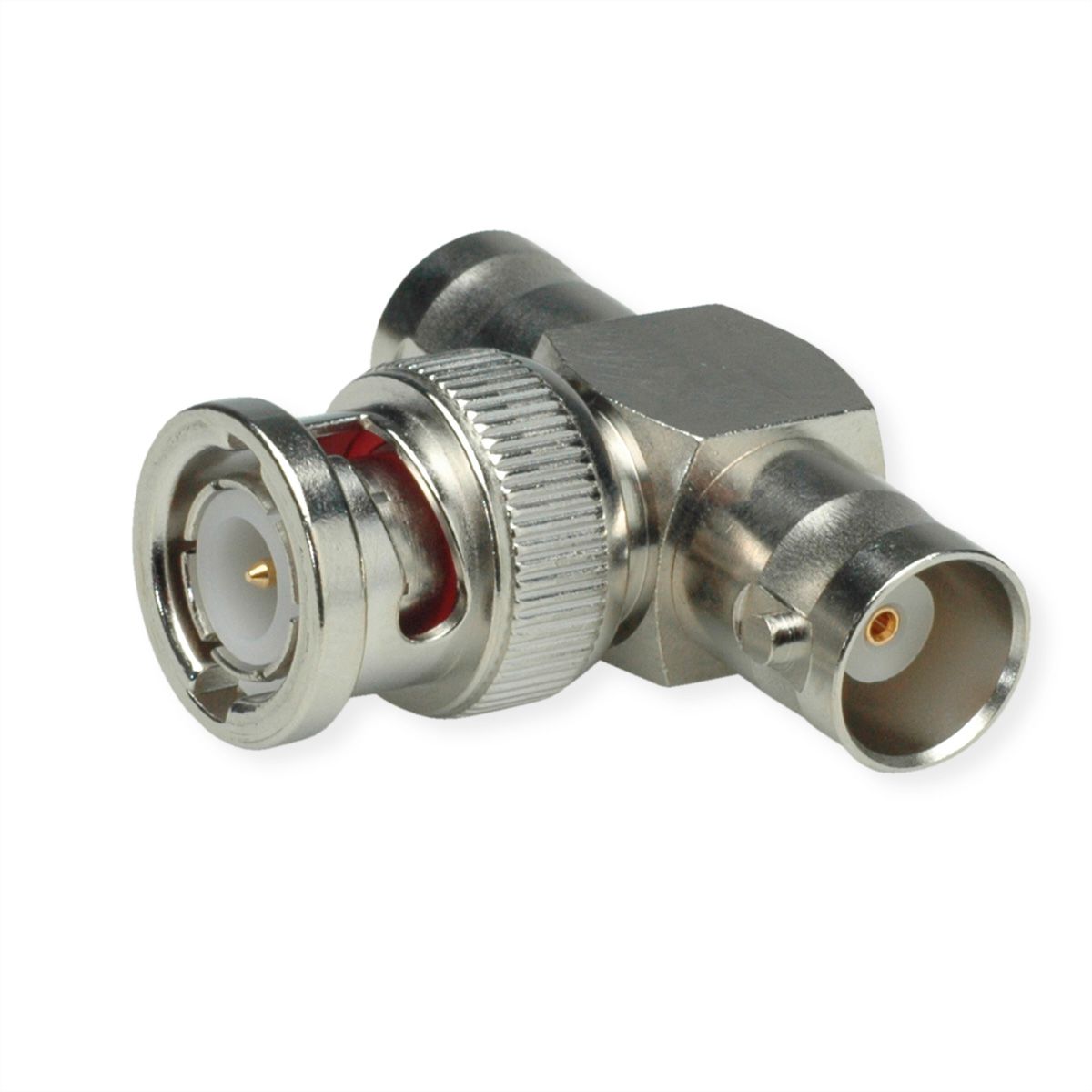

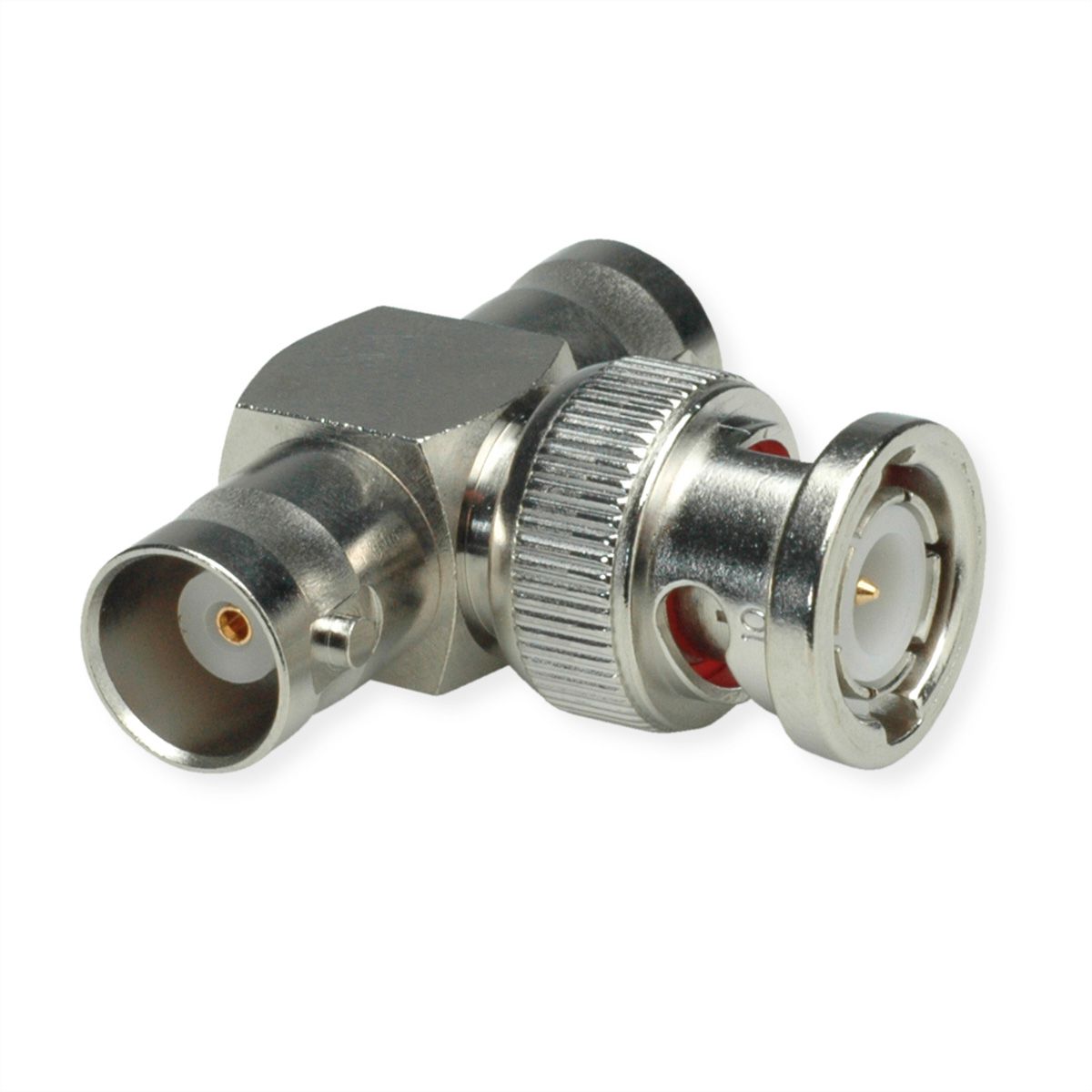

TELEGÄRTNER BNC-T-Stück 50 Ohm, Buchse / Stift / Buchse

TELEGÄRTNER BNC-T-Stück 50 Ohm, Buchse / Stift / Buchse

Meld u aan om onze prijzen te bekijken en bestellingen te kunnen plaatsen. Levering uitsluitend aan industriële, commerciële, ambachtelijke, openbare instellingen, autoriteiten en vergelijkbare organisaties. Geen verkoop aan particulieren!

Inloggen
Beschikbaar ca. 30-6-2025
Art. nr. 21170493
Merk / Fabrikant TELEGÄRTNER
Fabrikant artikel nr. 100023597
EAN 4018359106003
Gewicht artikel 0,022 kg

Beschrijving

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt.

  • Artikelbezeichnung: BNC T-Adapt f-m-f L.C. Z50 (Alte Artikelnummer J01004F0616)
  • Wellenwiderstand: 50 Ohm
  • Ausführung: f-m-f
  • Anmerkungen: Low cost type f < 500 MHz

- Contactweerstand binnenste geleider ≤ 20 mΩ
- Contactweerstand buitenste geleider ≤ 5 mΩ
- Isolatieweerstand ≥ 5 GΩ
- Diëlektrische sterkte 1,5 kVrms/50 Hz
- Karakteristieke impedantie 50 Ω/(75 Ω)
- Rendementsverlies: Rechte versie ≥ 20 dB/3 GHz (50 Ω types)
- Terugkeerverlies: Haakse versie ≥ 17,7 dB / 3 GHz (50 Ω types)
- Bedrijfsspanning ≤ 500 Vrms/50 Hz
- Frequentiebereik tot 4 GHz

Specificaties

Producent TELEGÄRTNER
Produkt groep Koaxialstecker
Produkt type BNC-T-Stück
Kleur zilver
Aantal Poorten 2
Type connector kant 1 BNC-Steckverbinder
M/F kant 1 Männlich (Stecker)
Type connector kant 2
  • BNC-Steckverbinder
  • BNC-Steckverbinder
M/F kant 2 Weiblich (Buchse)
Beschermingsklasse (IP-code) IP54
Insteek richting senkrecht
Hoogte verpakking 30 mm
Breedte verpakking 60 mm
Diepte verpakking 110 mm
Gewicht verpakking 0.022 kg

Downloads

Manufacturer data sheet - English (80,4 KB)

Download

Productveiligheidsverordening

Informatie in overeenstemming met de EU Productveiligheidsverordening, ook bekend als de Product Safety Regulation (GPSR):

Telegärtner Karl Gärtner GmbH
Lerchenstr. 35, 71144 Steinenbronn, Germany
