Beschrijving

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

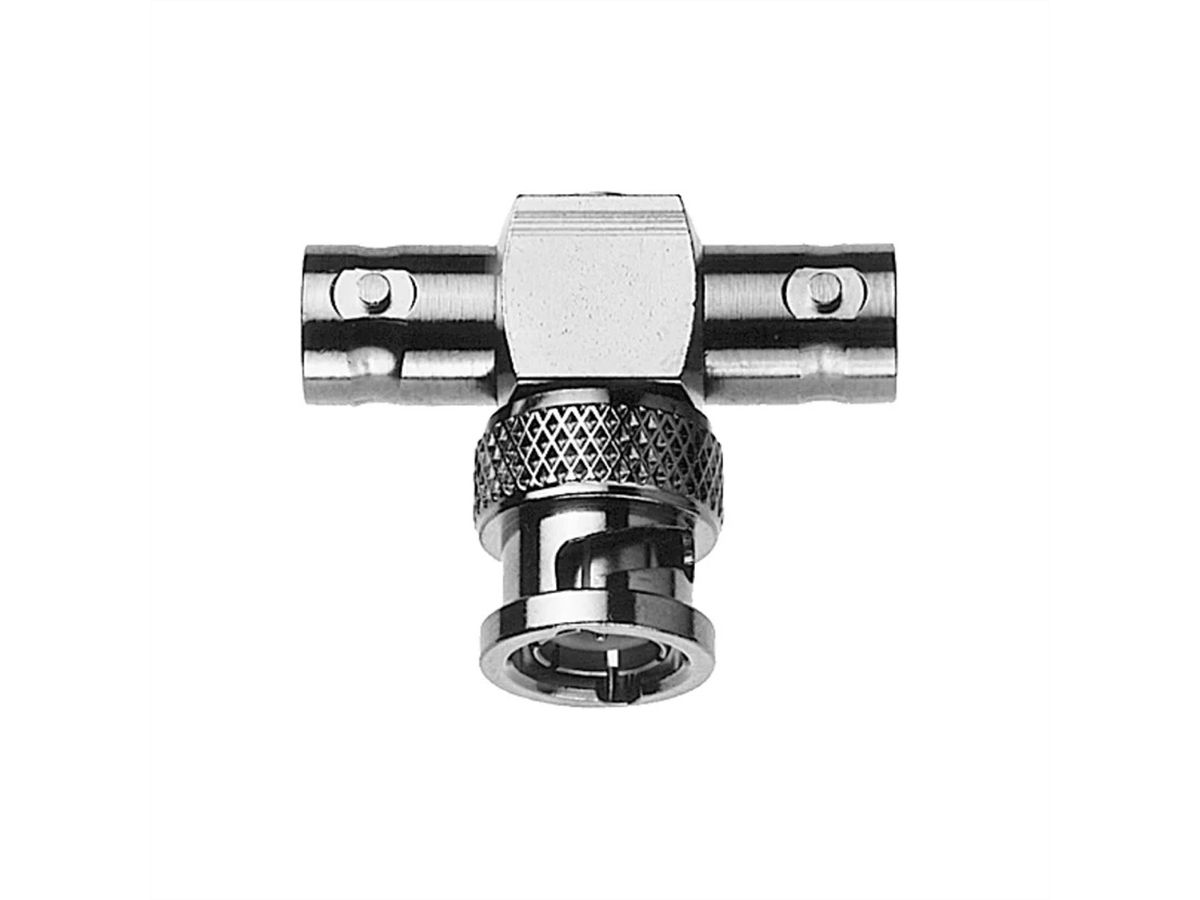

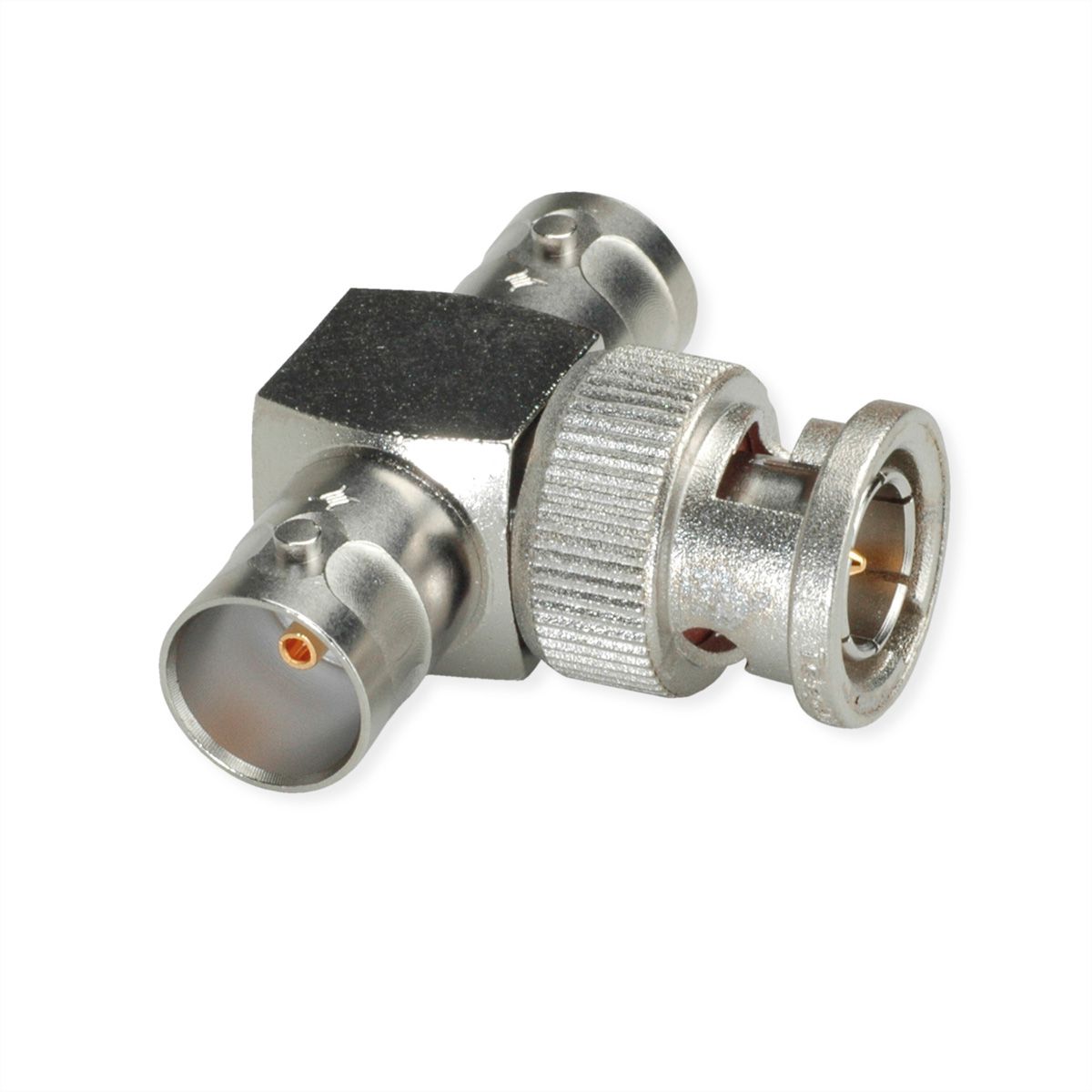

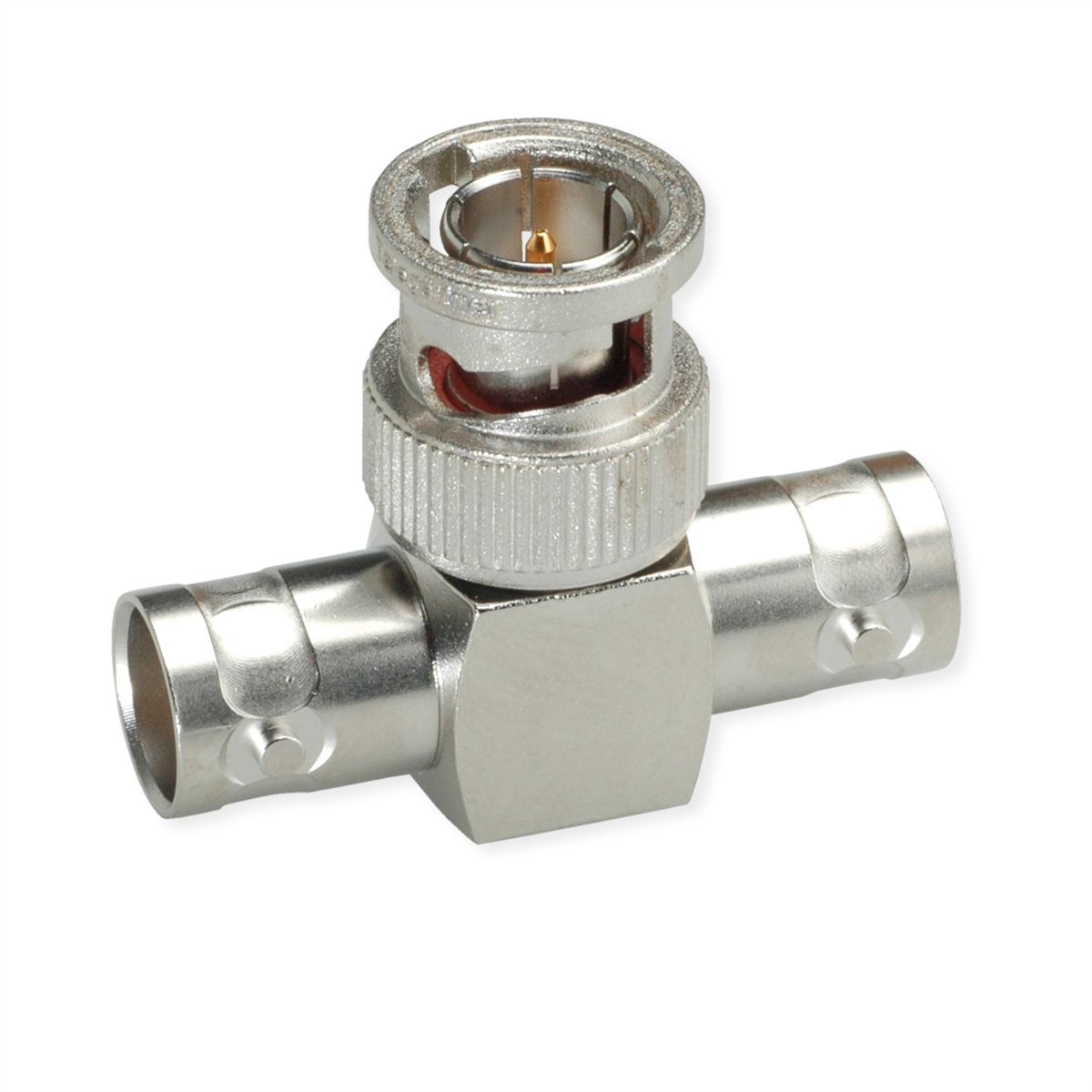

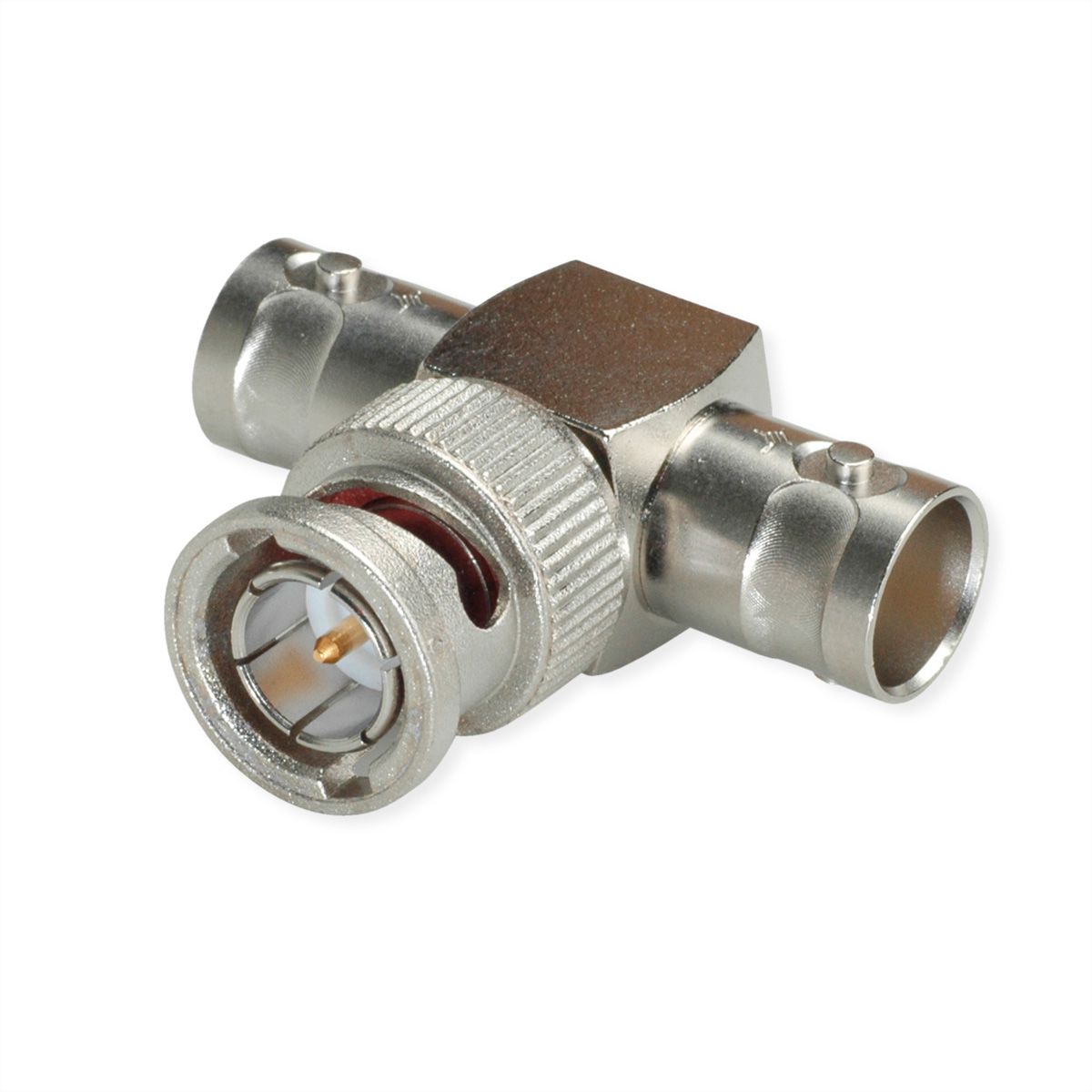

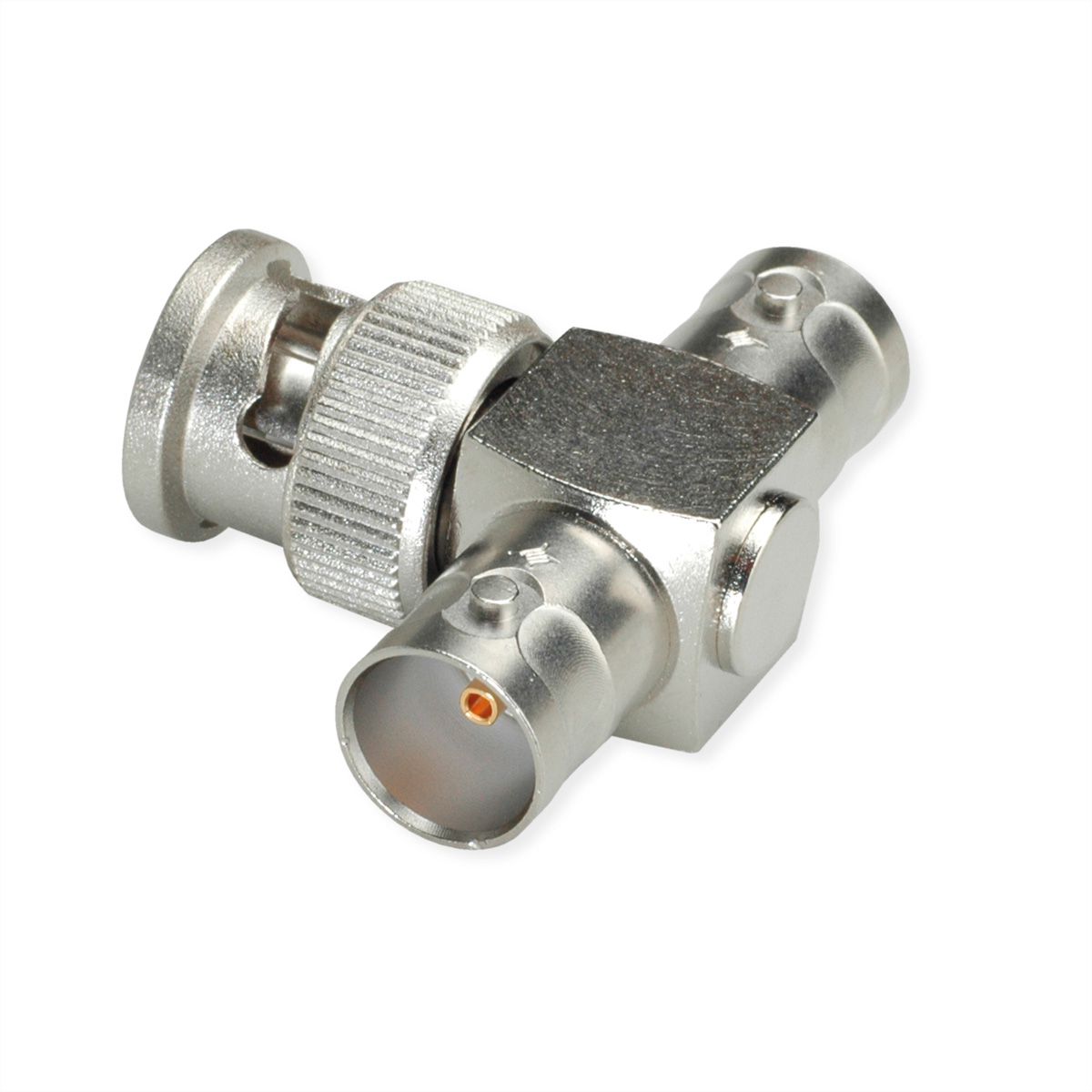

• Artikelbezeichnung: BNC T-Adapt f-m-f Z75 (Alte Artikelnummer J01005A1238)
• Wellenwiderstand: 75 Ω
• Ausführung: f-m-f

Elektrische Eigenschaften:

• Durchgangswiderstand Innenleiter ≤ 20 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1.5 kVeff/50 Hz
• Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
• Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
• Betriebsspannung ≤ 500 Veff/50 Hz
• Frequenzbereich bis 4 GHz

Opmerking: foto soortgelijke

Specificaties

Producent	TELEGÄRTNER
Product groep	Koaxialstecker
Product type	BNC-T-Stück
Kleur	zilver
Aantal Poorten	2
Type connector kant 1	BNC-Steckverbinder
M/F kant 1	Weiblich (Buchse)
Type connector kant 2	BNC-Steckverbinder
M/F kant 2	Männlich (Stecker)
Beschermingsklasse (IP-code)	IP54
Insteek richting	senkrecht
Bedrijfstemperatuur min.	-40 °C
Bedrijfstemperatuur max.	155 °C
Hoogte verpakking	20 mm
Breedte verpakking	90 mm
Diepte verpakking	120 mm
Gewicht verpakking	0.11 kg

Downloads

Manufacturer data sheet - English (68,4 KB)

Download
