Description

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

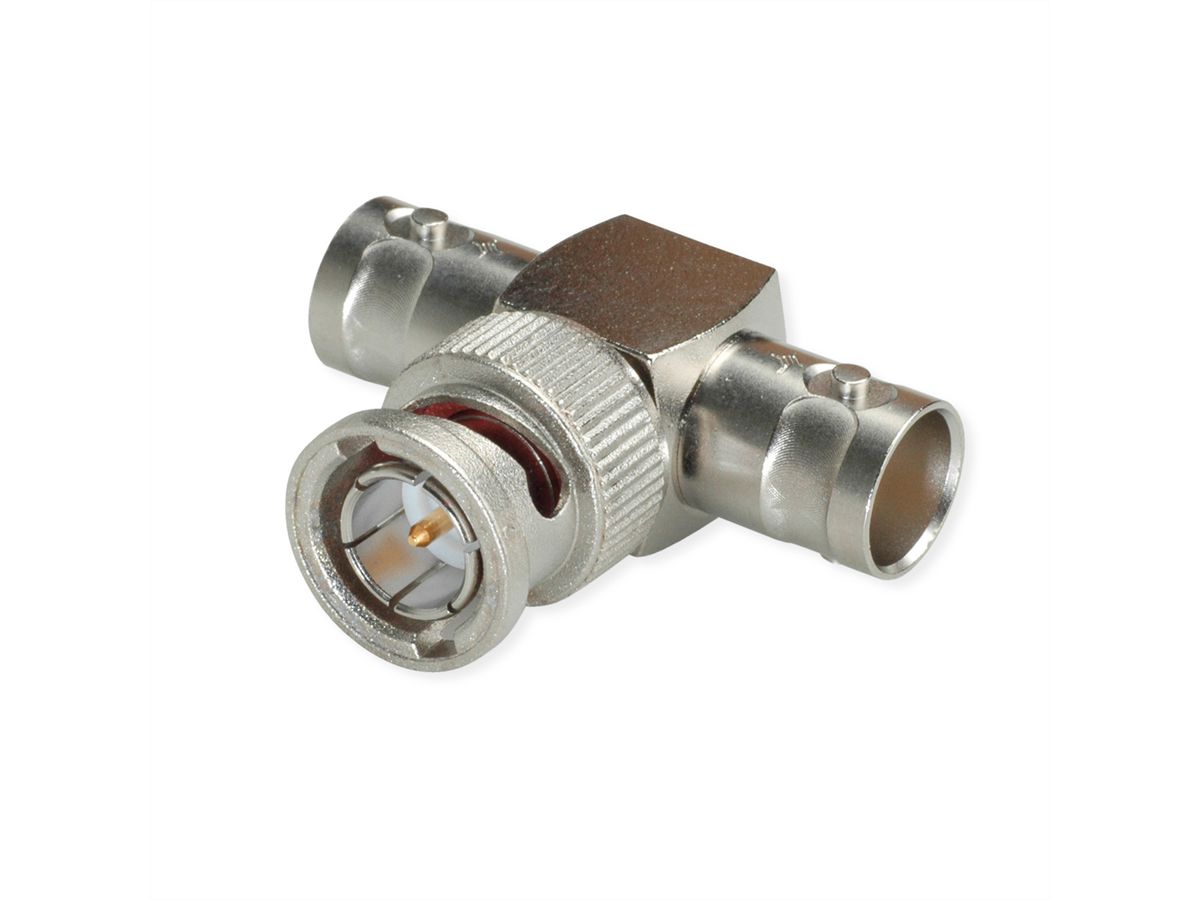

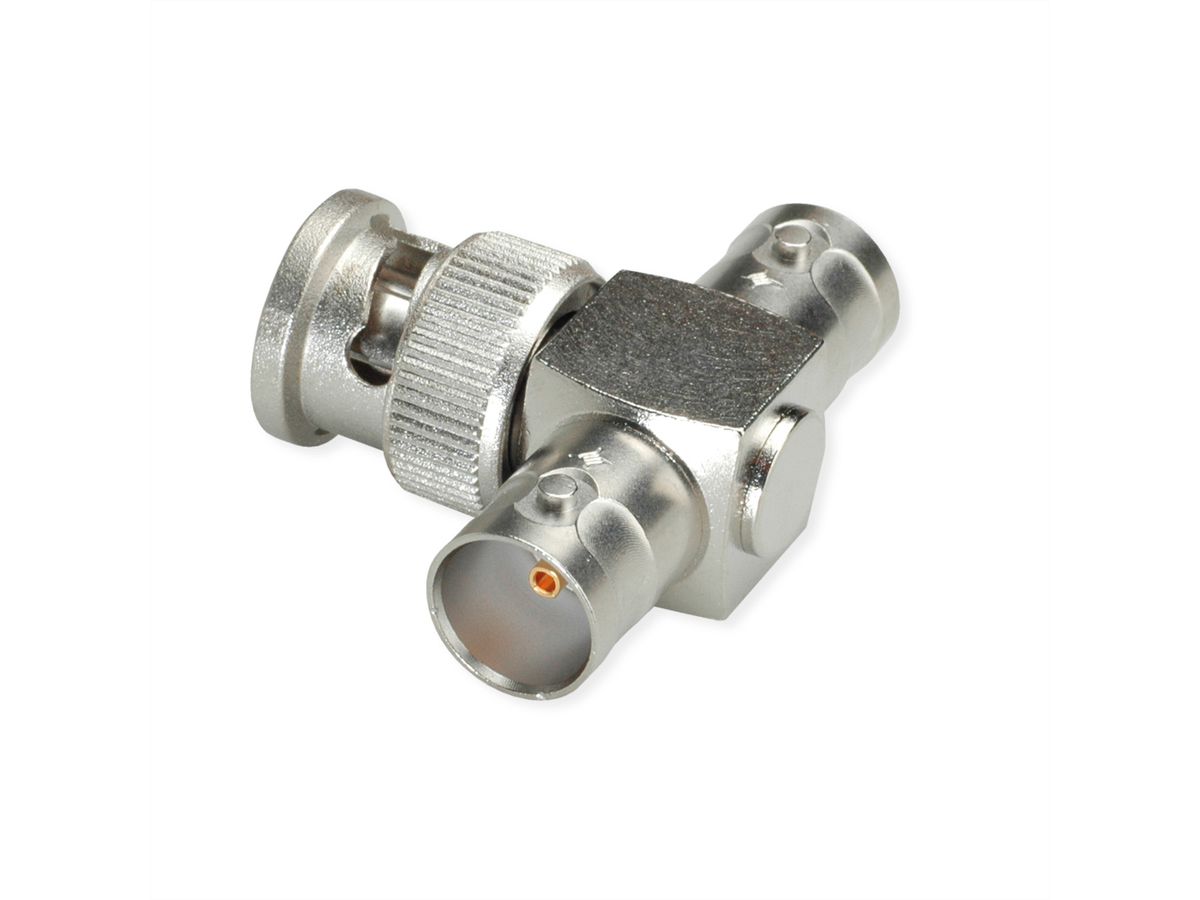

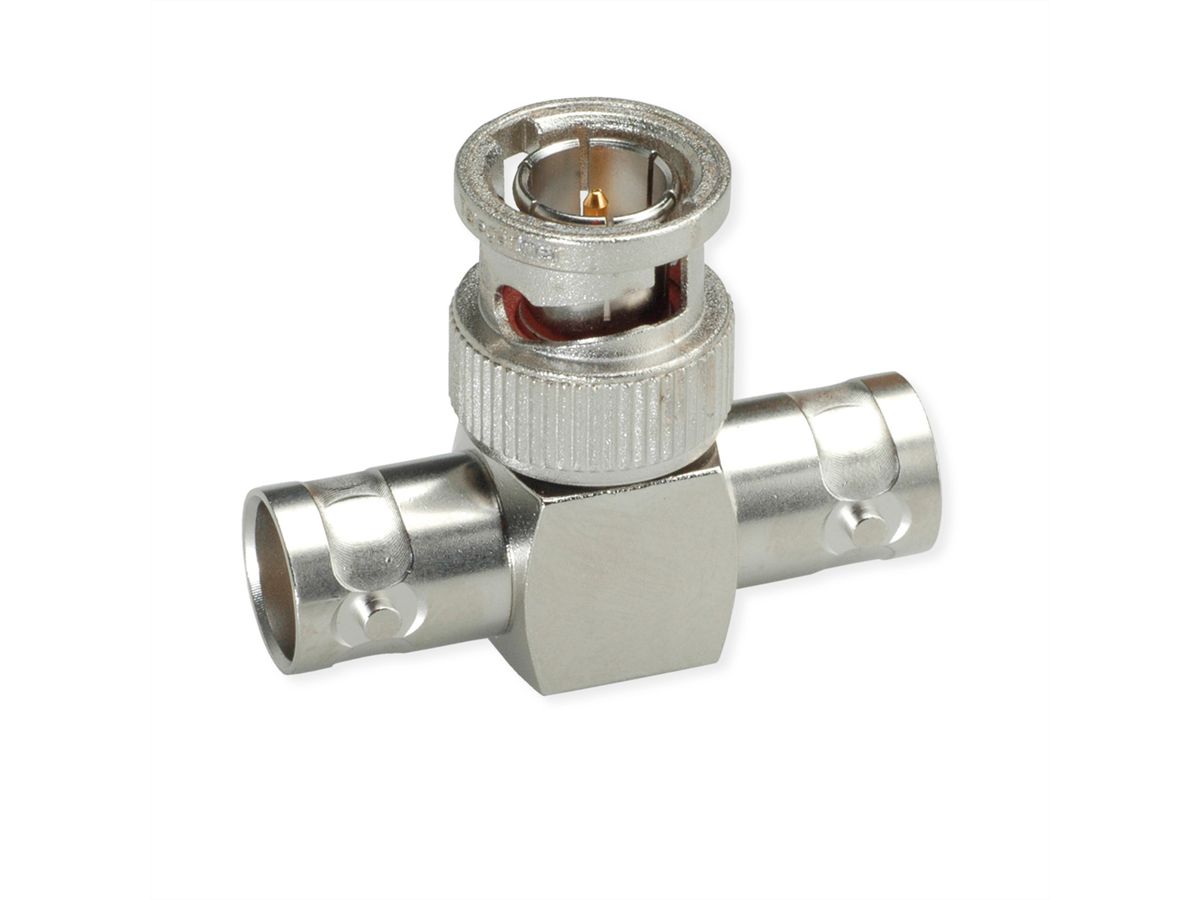

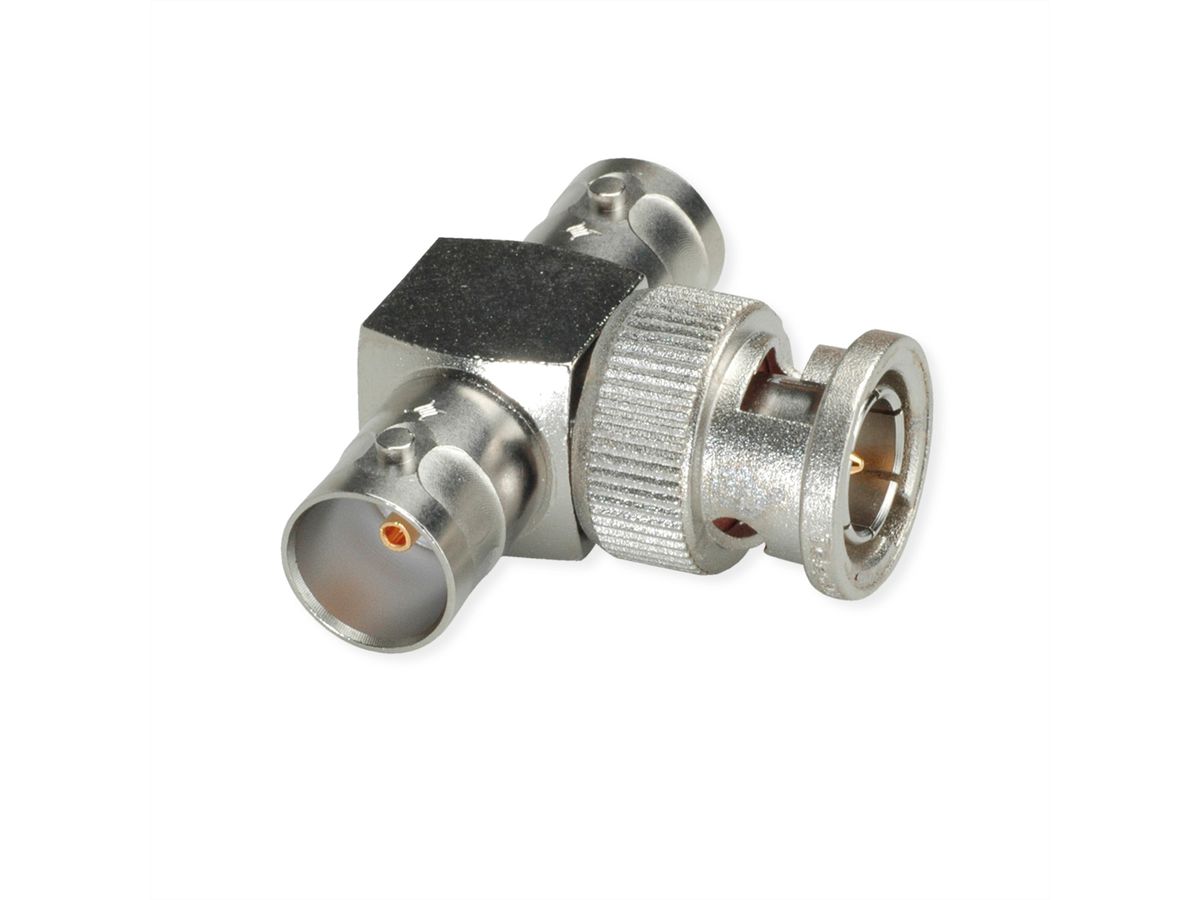

• Artikelbezeichnung: BNC T-Adapt f-m-f Z75 (Alte Artikelnummer J01005A1238)
• Wellenwiderstand: 75 Ω
• Ausführung: f-m-f

Elektrische Eigenschaften:

• Durchgangswiderstand Innenleiter ≤ 20 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1.5 kVeff/50 Hz
• Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
• Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
• Betriebsspannung ≤ 500 Veff/50 Hz
• Frequenzbereich bis 4 GHz

Remark: Picture similar

Specifications

Manufacturer	TELEGÄRTNER
Product group	Koaxialstecker
Product type	BNC-T-Stück
Colour	silver
Quantity of ports	2
Side 1 Connector Type	BNC-Steckverbinder
Side 1 Connector Gender	Weiblich (Buchse)
Side 2 Connector Type	BNC-Steckverbinder
Side 2 Connector Gender	Männlich (Stecker)
Protection class (IP Code)	IP54
Connection direction	senkrecht
Operating temperature min.	-40 °C
Operating temperature max.	155 °C
Height of packaging (single piece)	20 mm
Width of packaging (single piece)	90 mm
Depth of packaging (single piece)	120 mm
Package weight (single piece)	0.11 kg
