Beschrijving

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt.

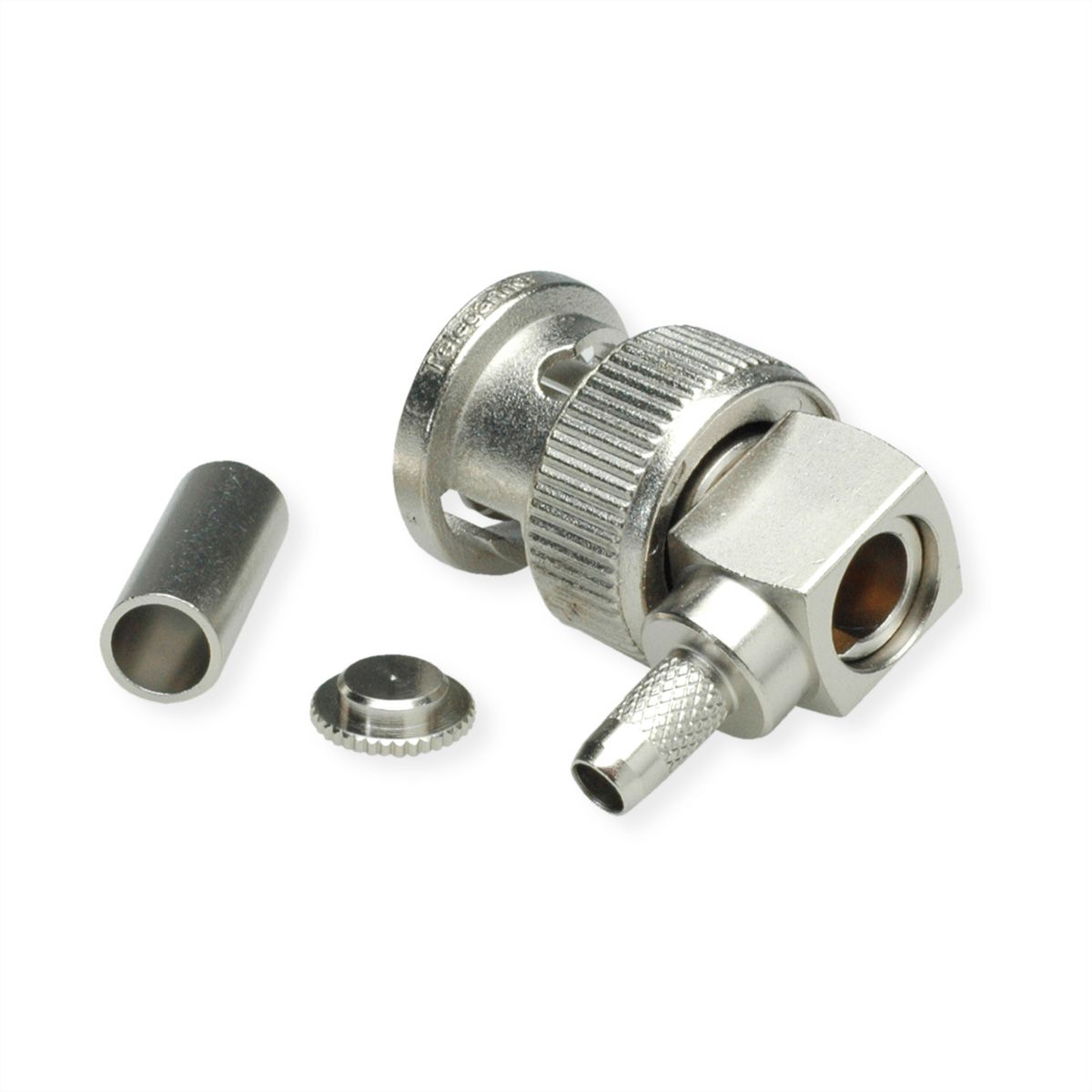

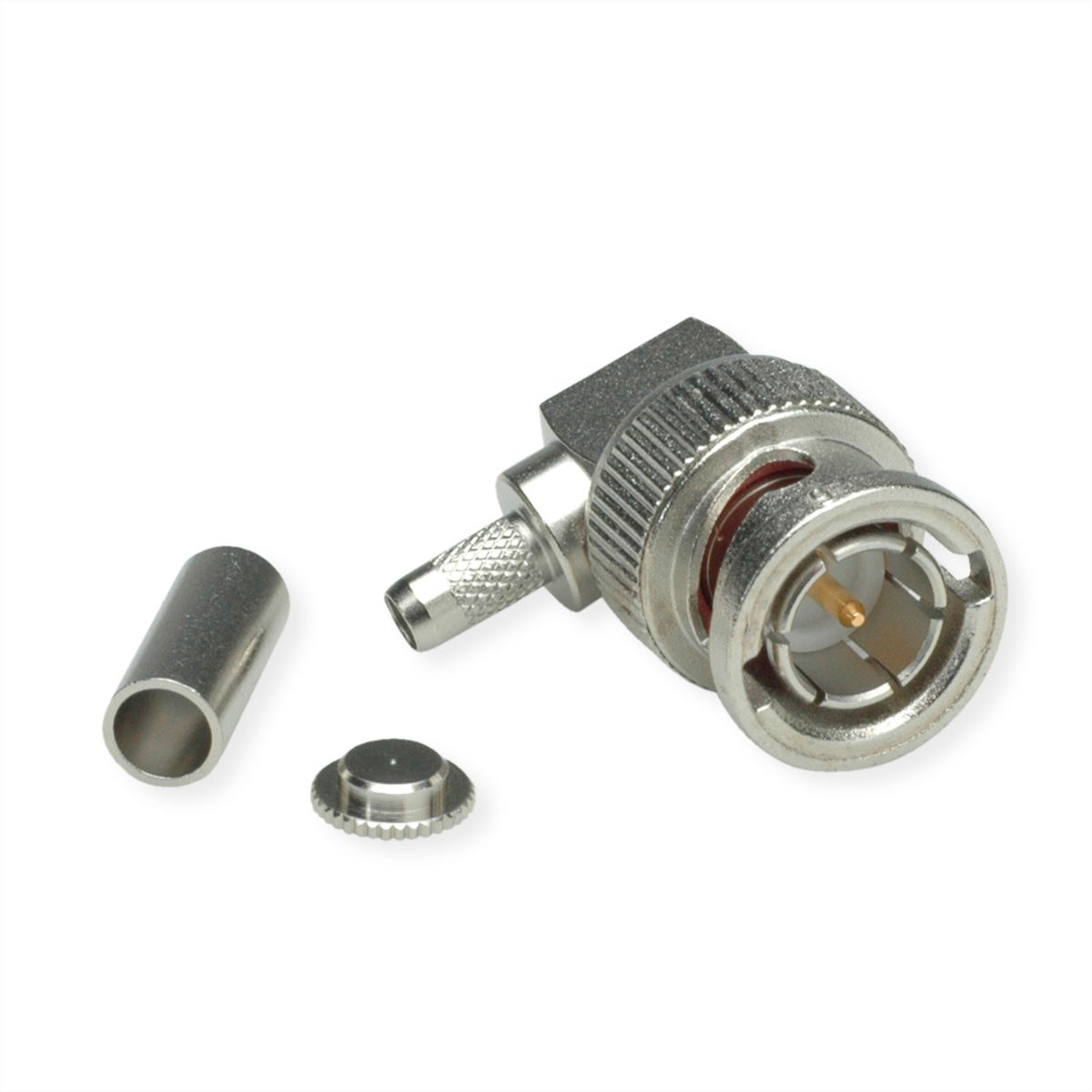

• Artikelbezeichnung: BNC Plg 90 sd/cr G13 G50 Z75 (Alte Artikelnummer J01002A0029)
• Wellenwiderstand: 75 Ohm
• Kabelgruppe; Kabel: G13 (0.4/2.5) *); G50 (0.45/2.0-3.4), 0.4/2.5, 2YCY 0.4/2.5-3.8, HF 2172, TELASS 50, 02Y(ST)CH 0.45/2.0-3.4, 02Y(ST)CY 0.45/2.0-3.4, 02YS(ST)CH 0.45/2.0-3.4, 02YS(ST)CY 0.45/2.0-3.4, 2.5C-2V, NCX1 391300 0.53/2.45-3.6, RG-180B/U, RG-195A/U
• Anmerkungen: löt/crimp

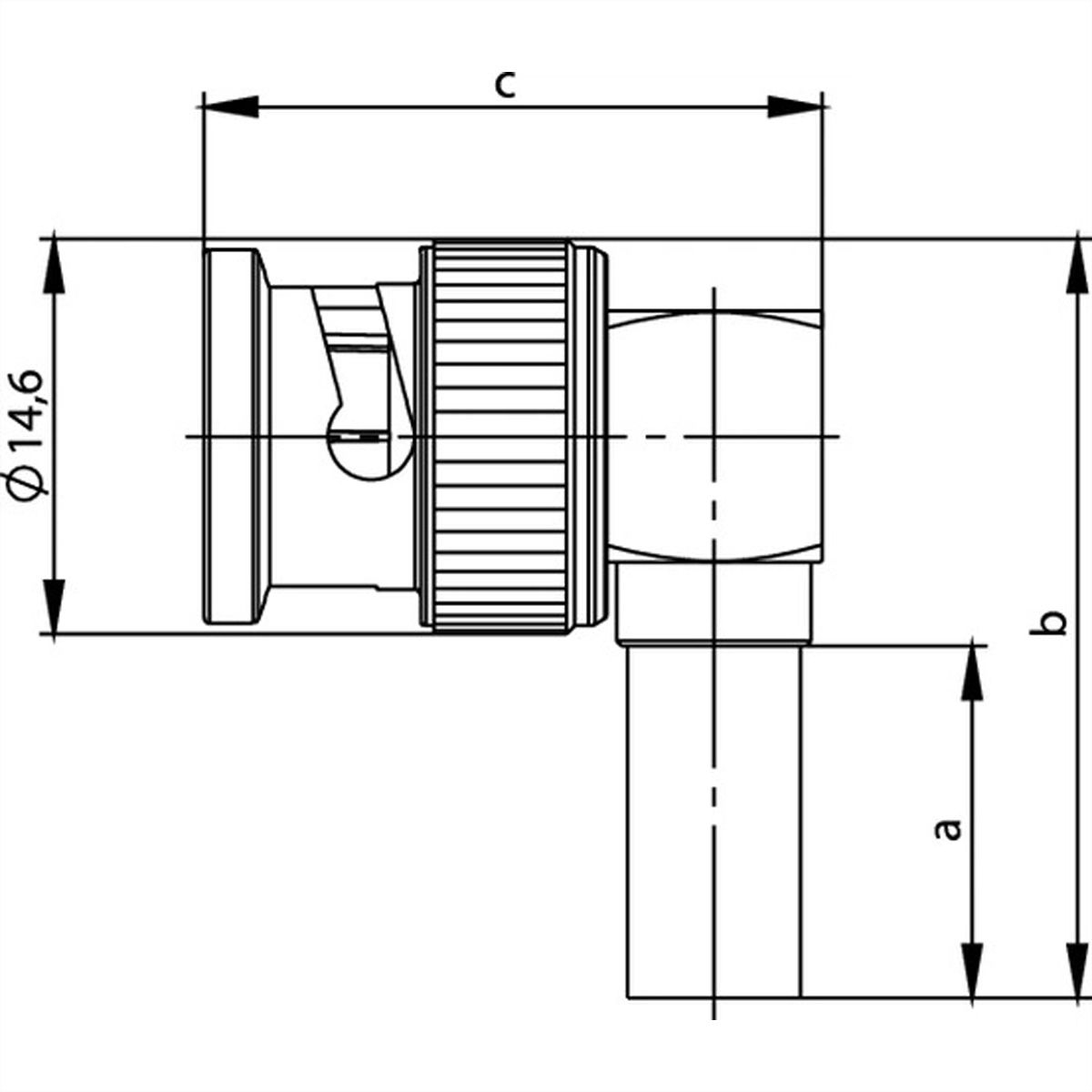

• Abmessungen: a=13, b=28.2; c=~23
• Montage: A0504
• Ohne Kabelgruppe: 2.5C-2V, NCX1 391300 0.53/2.45-3.6, RG-180B/U, RG-195A/U

Specificaties

Producent	TELEGÄRTNER
Product groep	Koaxialstecker
Product type	BNC-Kabelwinkelstecker Crimp
Kleur	zilver
Aantal Poorten	1
Type connector kant 1	BNC-Steckverbinder
M/F kant 1	Männlich (Stecker)
Type connector kant 2	Löt-/Crimpanschluss
Beschermingsklasse (IP-code)	IP54
Insteek richting	gewinkelt
Karakteristieke impedantie	75 Ohm
Frequentiebereik (max.)	4 GHz
Bedrijfstemperatuur min.	-40 °C
Bedrijfstemperatuur max.	120 °C
Hoogte	28.2 mm
Breedte	14.6 mm
Diepte	23 mm
Gewicht	12 g
Hoogte verpakking	30 mm
Breedte verpakking	80 mm
Diepte verpakking	130 mm
Gewicht verpakking	0.014 kg

Downloads

Manufacturer data sheet - English (24,7 KB)

Download

De producten van het merk TELEGÄRTNER staan ​​voor professionele aansluittechniek.

Meer over TELEGÄRTNER

Productveiligheidsverordening

Informatie in overeenstemming met de EU Productveiligheidsverordening, ook bekend als de Product Safety Regulation (GPSR):

Telegärtner Karl Gärtner GmbH
Lerchenstr. 35, 71144 Steinenbronn, Germany
