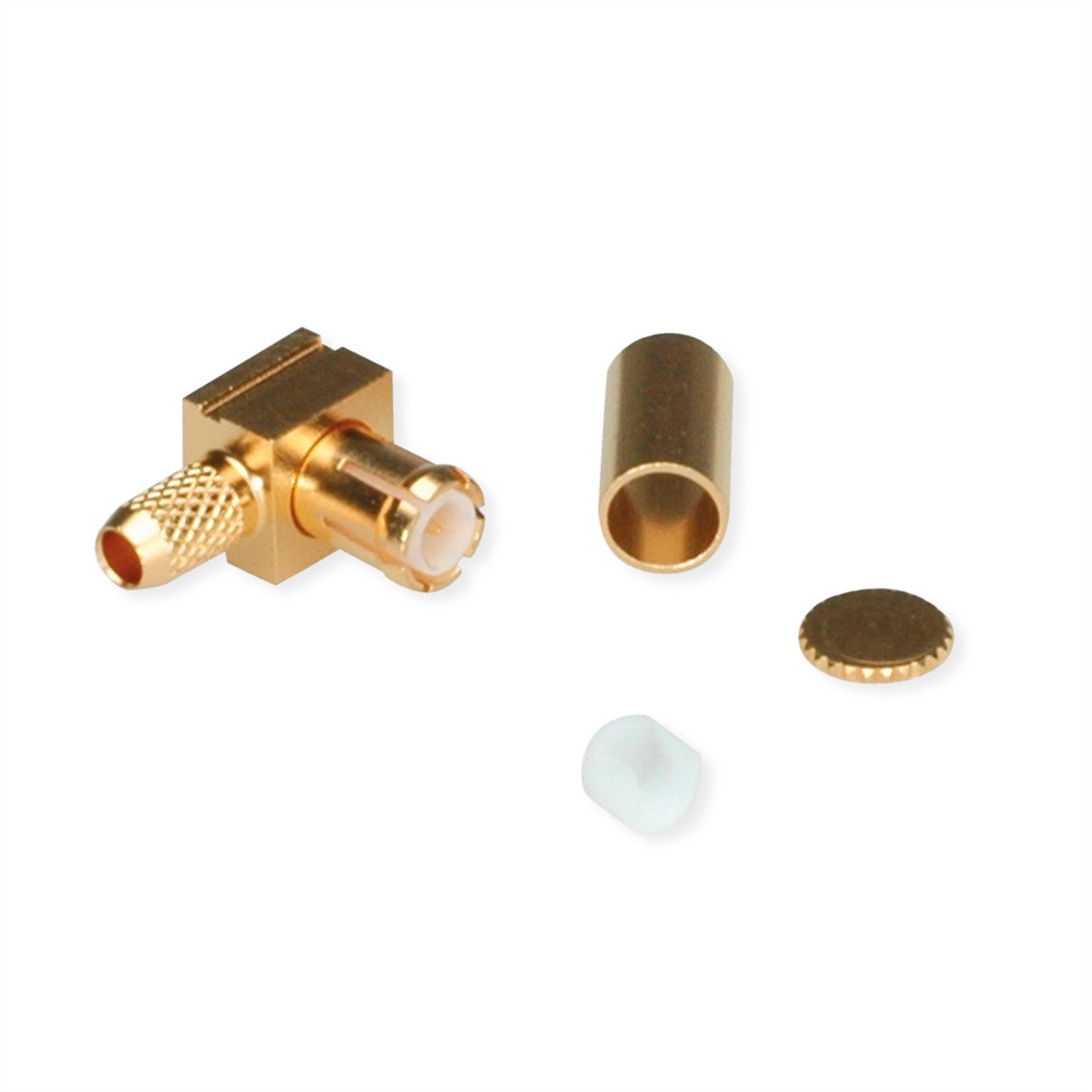

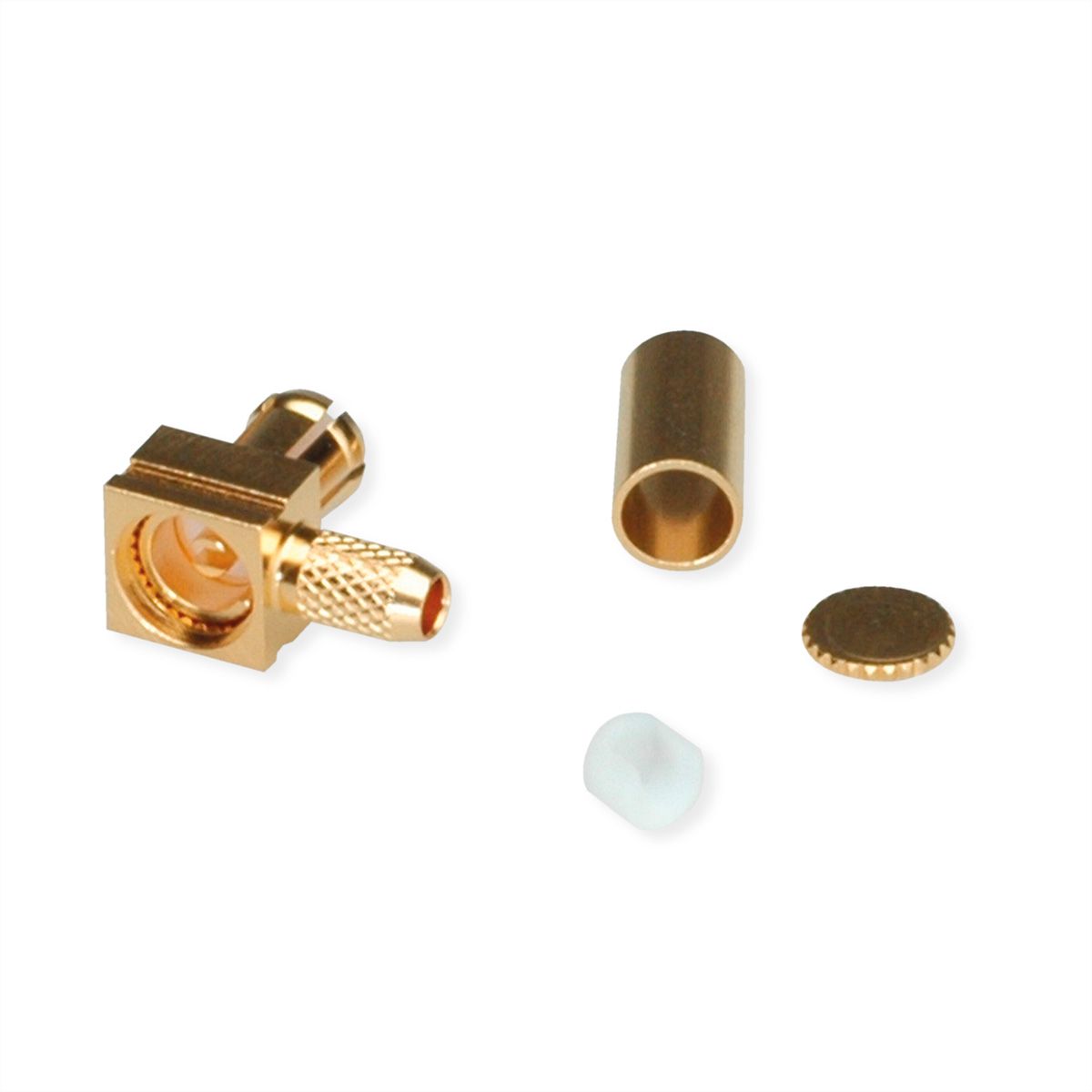

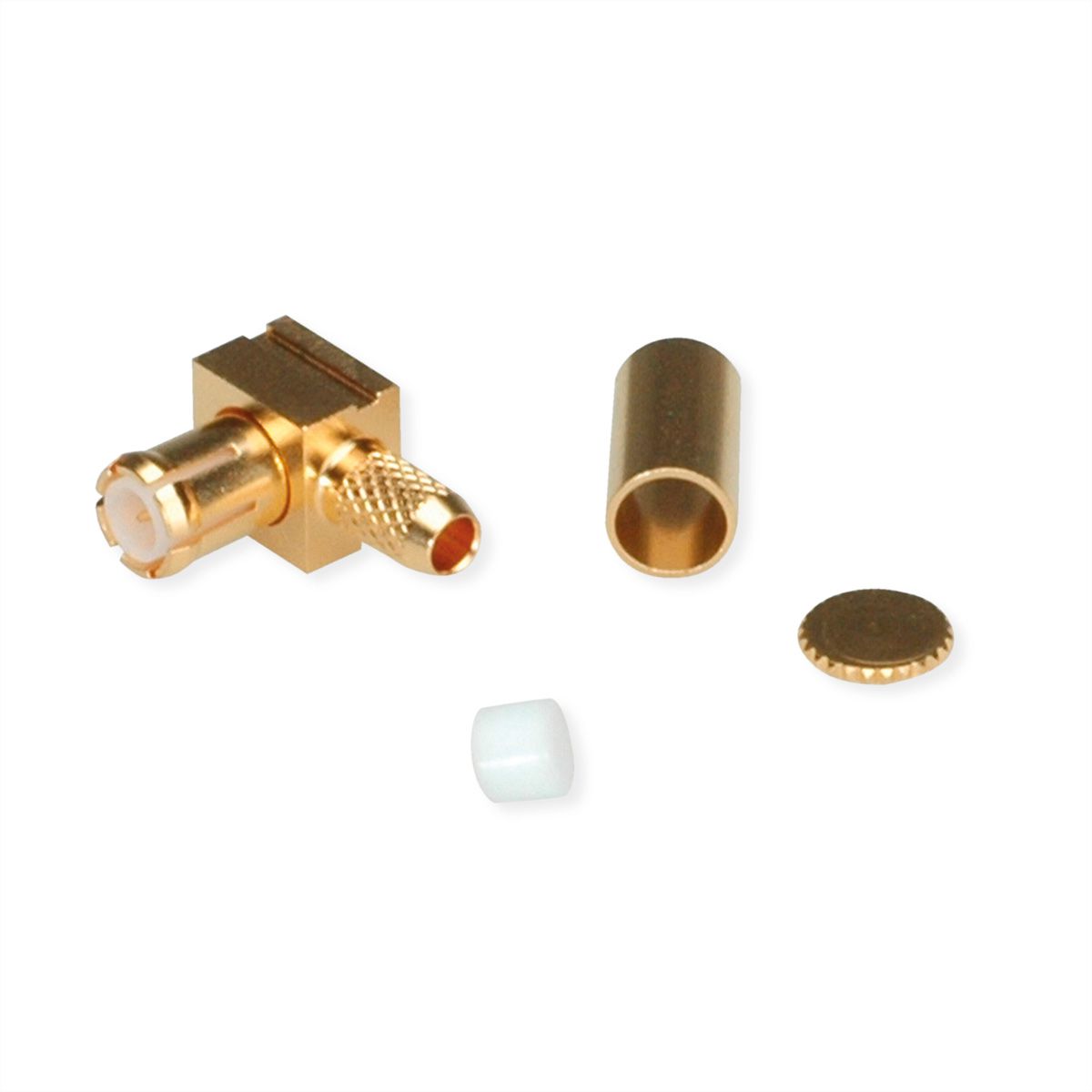

TELEGÄRTNER MCX-Winkelstecker für RG-316/U vergoldet

Art. nr. 21170439 Merk / Fabrikant TELEGÄRTNER Fabrikant artikel nr. 100024982 EAN 4018359202873 Gewicht artikel 0,006 kg
TELEGÄRTNER

Meld u aan om onze prijzen te bekijken en bestellingen te kunnen plaatsen. Levering uitsluitend aan industriële, commerciële, ambachtelijke, openbare instellingen, autoriteiten en vergelijkbare organisaties. Geen verkoop aan particulieren!

Inloggen
Op voorraad - leverbaar binnen enkele dagen
Voor 14.00 uur besteld - meestal dezelfde dag verzonden
Download PDF

Beschrijving

Die Serie MCX umfasst kleine HF-Steckverbindungen mit Schnappverbindung. Diese Steckverbindungen können bis zu einer Frequenz von 6 GHz eingesetzt werden. Die Serie MCX wird in der Ausführung mit 50 Ohm Wellenwiderstand angeboten. Kabel werden durch Löten oder Crimpen angeschlossen. Die Steckverbinder der Serie MCX werden aufgrund ihrer geringen Baugröße in kleinen Meßgeräten und Kommunikationsendgeräten eingesetzt.

  • Artikelbezeichnung: MCX Plg 90 sd/cr G7 (Alte Artikelnummer J01270A0211)
  • Kabelgruppe; Kabel: G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF)
  • Oberfläche: Gold
  • Montage: C2203

- Contactweerstand binnenste geleider ≤ 5 mΩ
- Contactweerstand buitenste geleider ≤ 2,5 mΩ
- Isolatieweerstand ≥ 1 GΩ
- Diëlektrische sterkte 750 Vrms / 50 Hz
- Karakteristieke impedantie 50 Ω
- Rendementsverlies: Rechte versie ≥ 20,0 dB / 1 GHz
- Rendementsverlies: Haakse versie ≥ 14,0 dB / 1 GHz
- Frequentiebereik tot 6 GHz (CECC 22220)

Specificaties

Producent
TELEGÄRTNER
Product groep
Koaxialstecker
Product type
MCX-Kabelwinkelstecker Crimp
Kleur
gold
Aantal Poorten
1
Type connector kant 1
MCX-Steckverbinder
M/F kant 1
Männlich (Stecker)
Type connector kant 2
Löt-/Crimpanschluss
Insteek richting
gewinkelt
Karakteristieke impedantie
50 Ohm

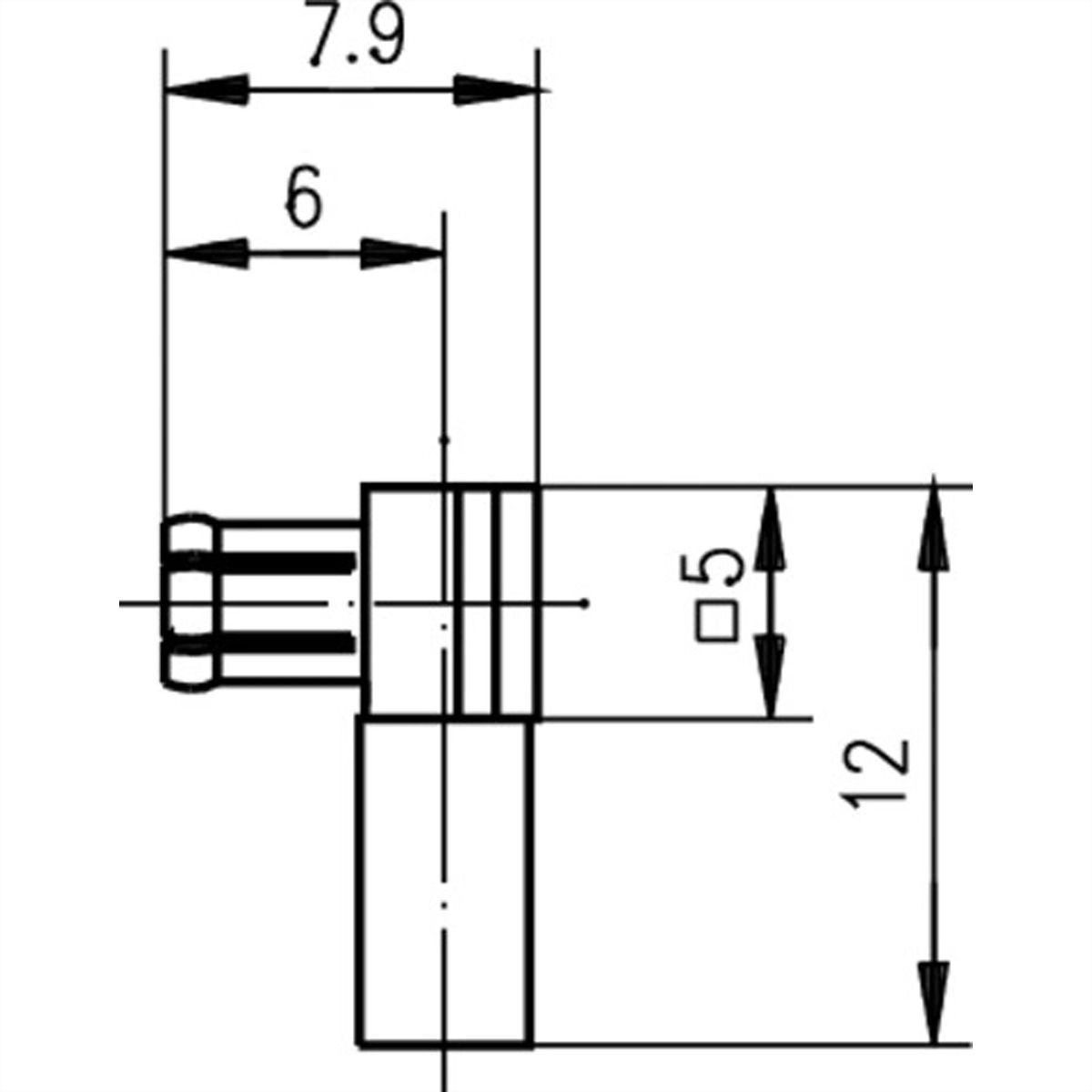

Hoogte
12 mm
Breedte
5 mm
Diepte
7.9 mm
Gewicht
1.27 g
Hoogte verpakking
20 mm
Breedte verpakking
90 mm
Diepte verpakking
110 mm
Gewicht verpakking
0.006 kg
