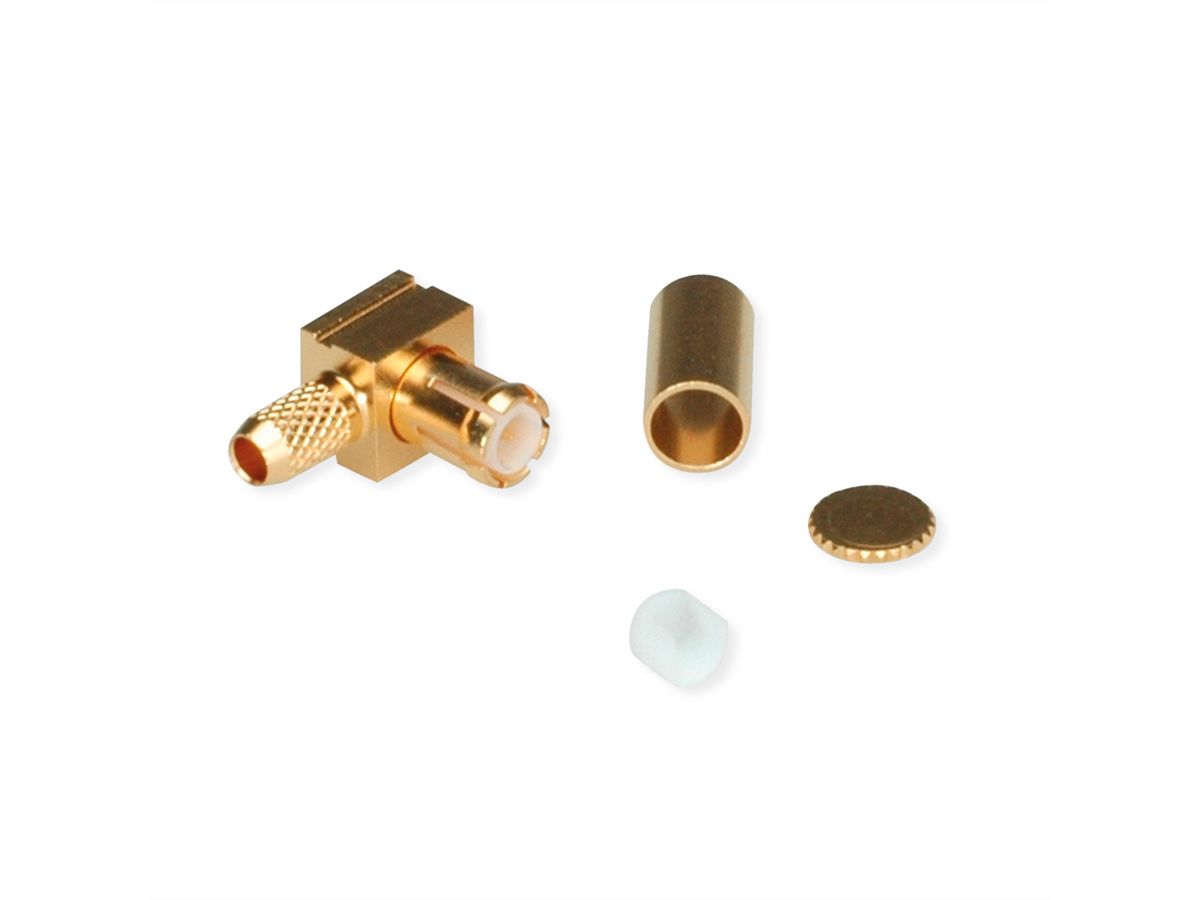

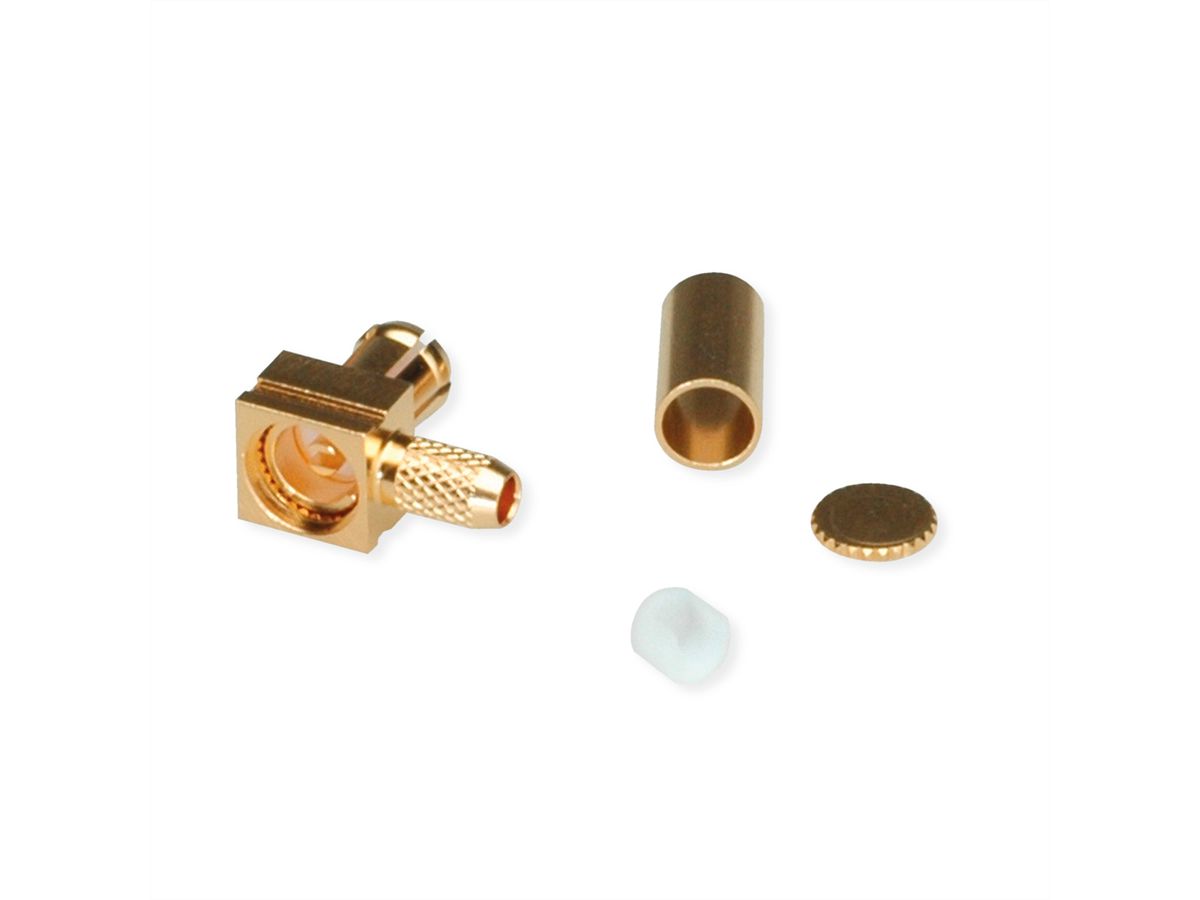

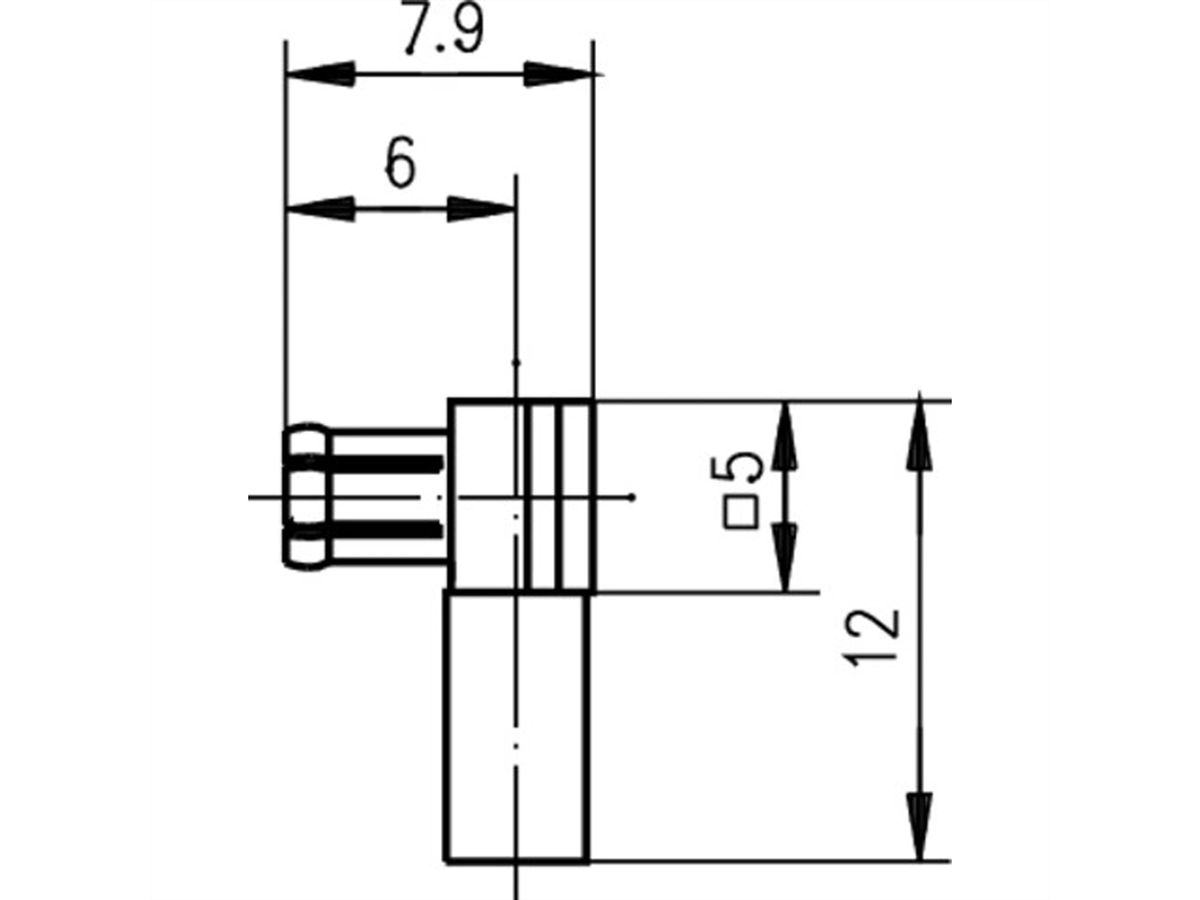

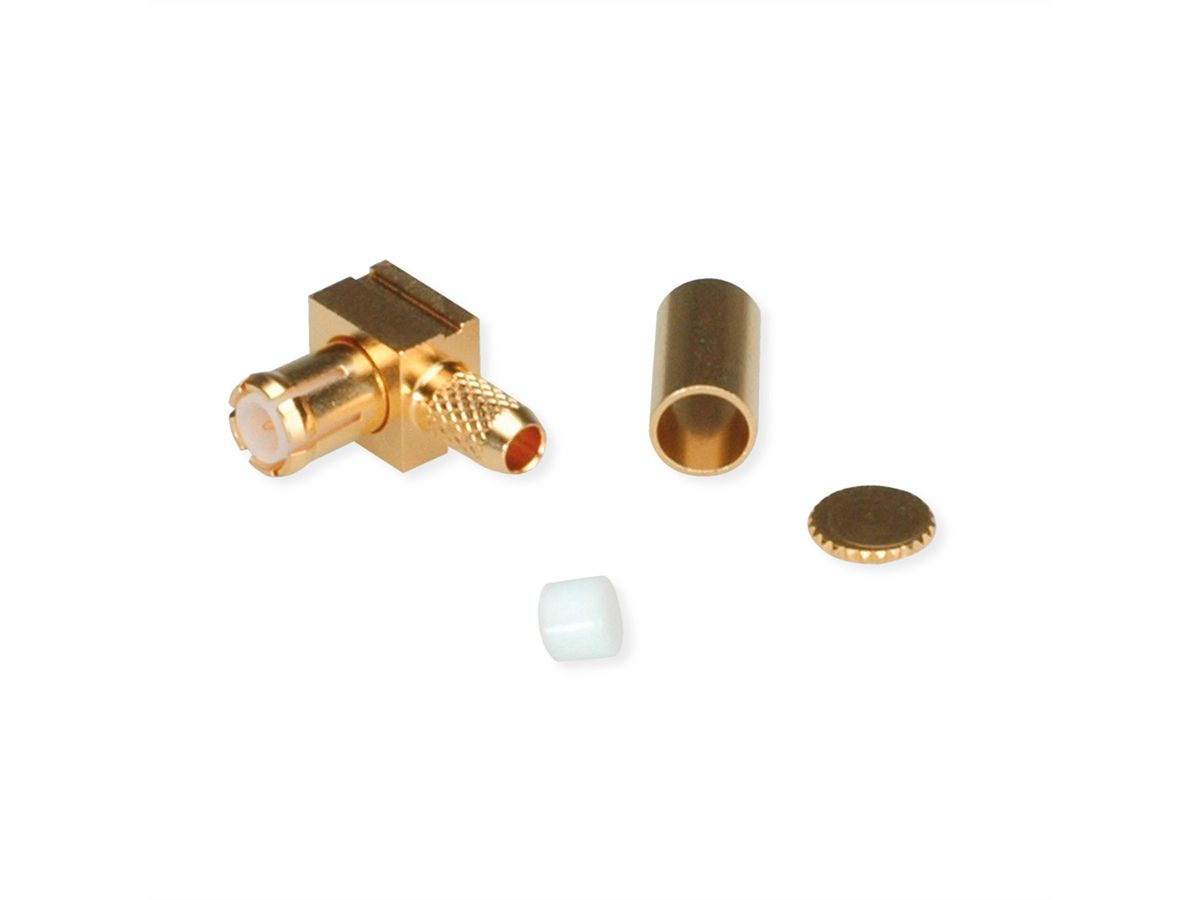

TELEGÄRTNER MCX-Winkelstecker für RG-316/U vergoldet
Please log in to see our prices and to be able to order. Delivery only to industry, trade, crafts, public institutions, authorities and comparable institutions. No sale to private individuals!
Login| Item no. | 21170439 |
|---|---|
| Brand / Manufacturer | TELEGÄRTNER |
| Manuf. item no. | 100024982 |
| EAN | 4018359202873 |
| Item weight | 0.006 kg |
:strip_icc():strip_exif()/logos/telegaertner.png "TELEGÄRTNER")
Description
Die Serie MCX umfasst kleine HF-Steckverbindungen mit Schnappverbindung. Diese Steckverbindungen können bis zu einer Frequenz von 6 GHz eingesetzt werden. Die Serie MCX wird in der Ausführung mit 50 Ohm Wellenwiderstand angeboten. Kabel werden durch Löten oder Crimpen angeschlossen. Die Steckverbinder der Serie MCX werden aufgrund ihrer geringen Baugröße in kleinen Meßgeräten und Kommunikationsendgeräten eingesetzt.
- Artikelbezeichnung: MCX Plg 90 sd/cr G7 (Alte Artikelnummer J01270A0211)
- Kabelgruppe; Kabel: G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF)
- Oberfläche: Gold
- Montage: C2203
- Contact resistance inner conductor ≤ 5 mΩ
- Contact resistance outer conductor ≤ 2,5 mΩ
- Insulation resistance ≥ 1 GΩ
- Voltage proof 750 Veff / 50 Hz
- Impedance 50 Ω
- Return loss: Straight style ≥ 20.0 dB / 1 GHz
- Return loss: Angle style ≥ 14.0 dB / 1 GHz
- Frequency range up to 6 GHz (CECC 22220)
Specifications
| Manufacturer | TELEGÄRTNER |
|---|---|
| Product group | Koaxialstecker |
| Product type | MCX-Kabelwinkelstecker Crimp |
| Colour | gold |
| Quantity of ports | 1 |
| Side 1 Connector Type | MCX-Steckverbinder |
| Side 1 Connector Gender | Männlich (Stecker) |
| Connection direction | gewinkelt |
| Height of packaging (single piece) | 20 mm |
| Width of packaging (single piece) | 90 mm |
| Depth of packaging (single piece) | 110 mm |
| Package weight (single piece) | 0.006 kg |
The products of the TELEGÄRTNER brand stand for professional connection technology.
