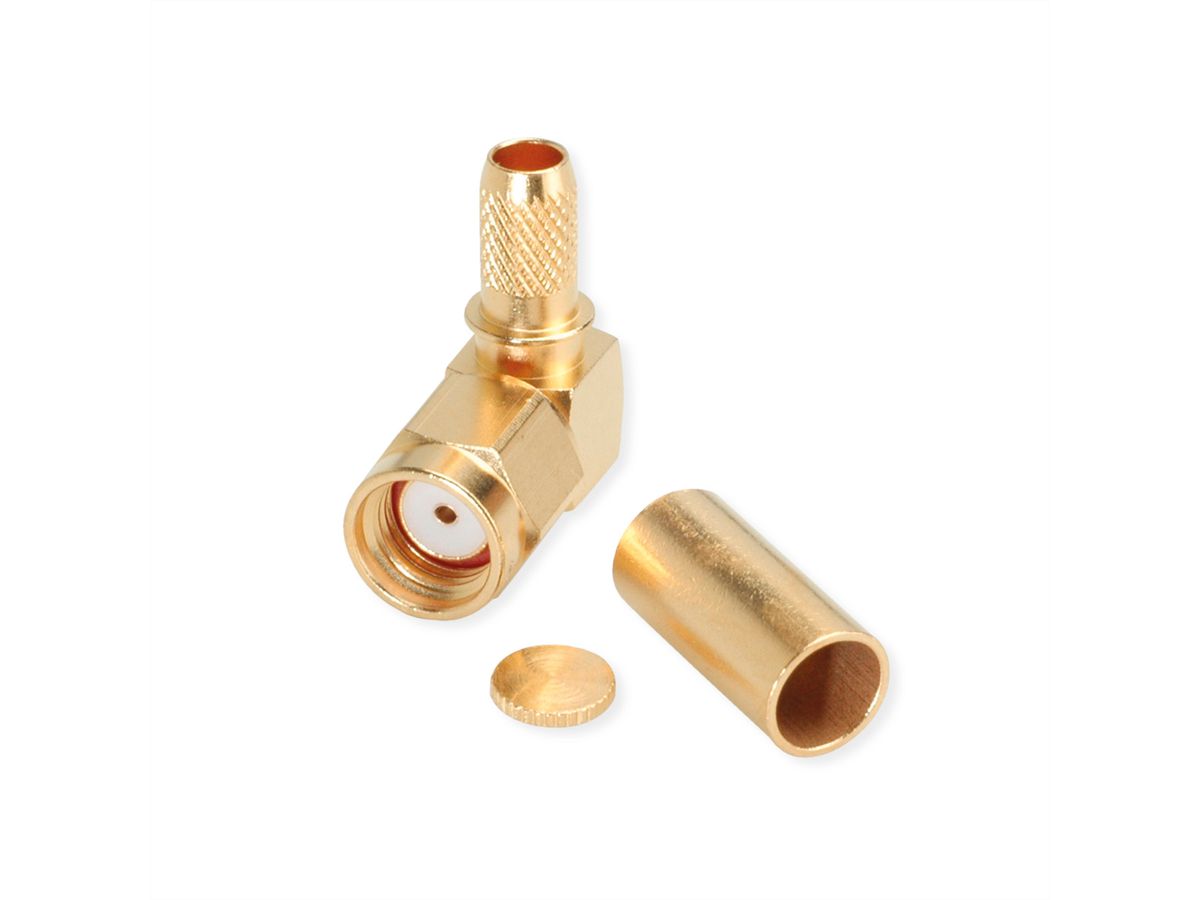

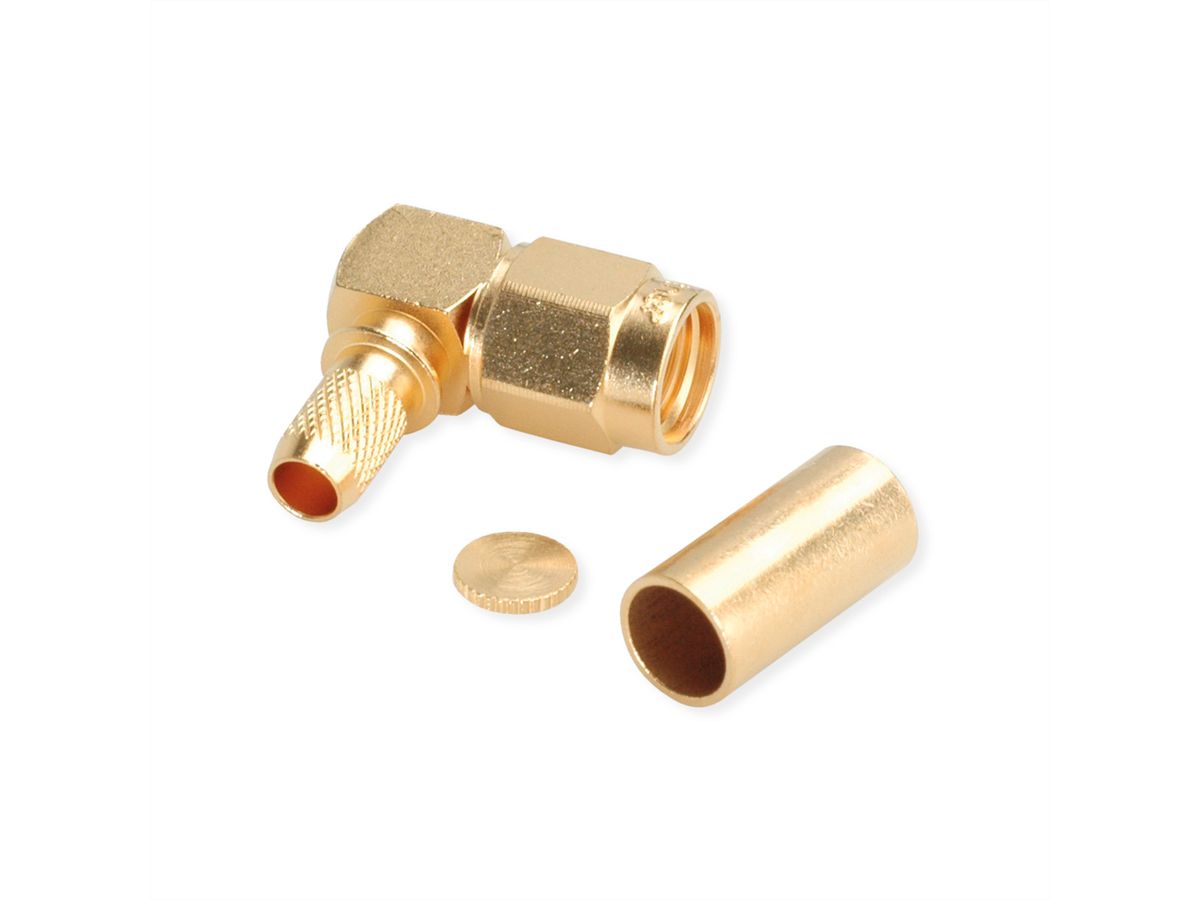

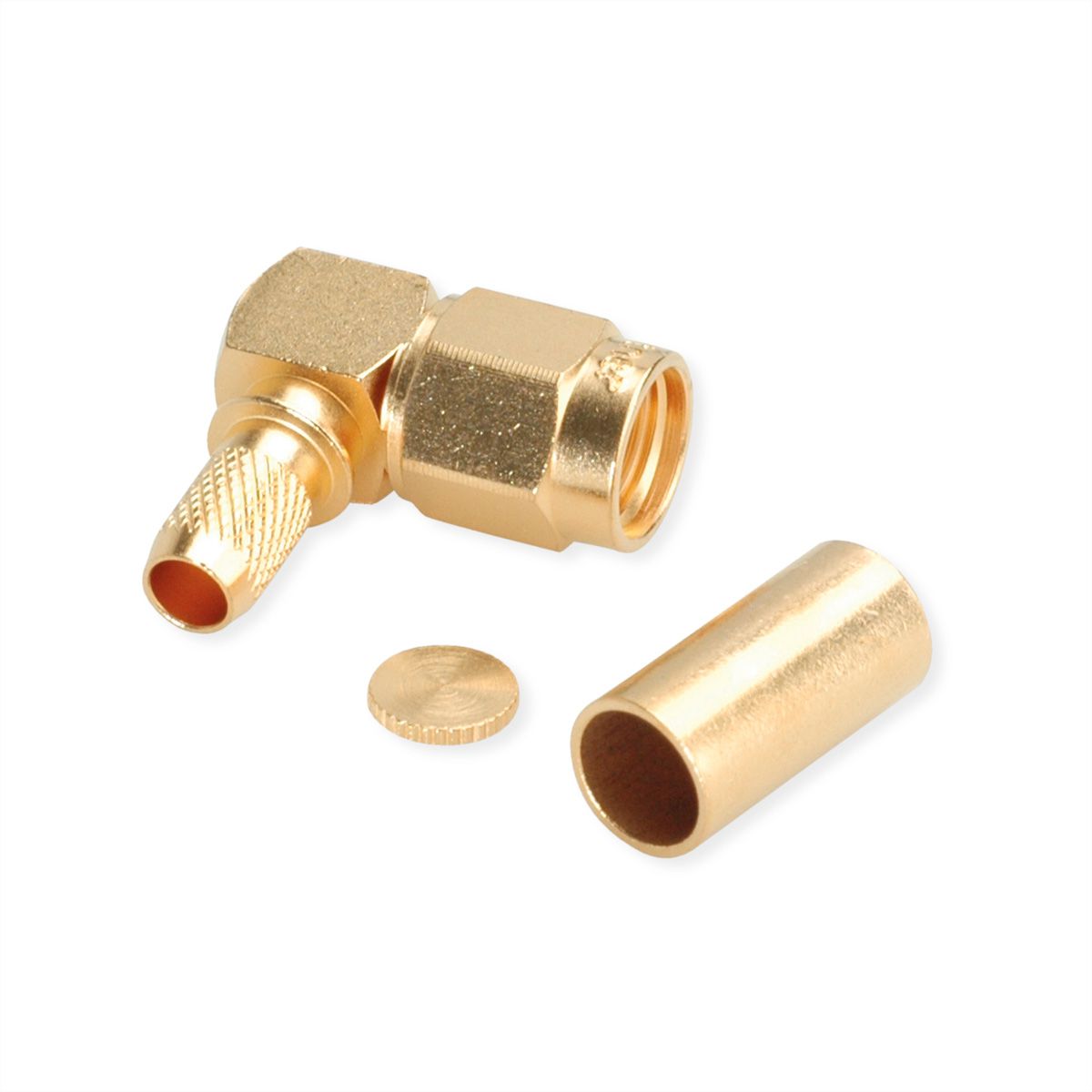

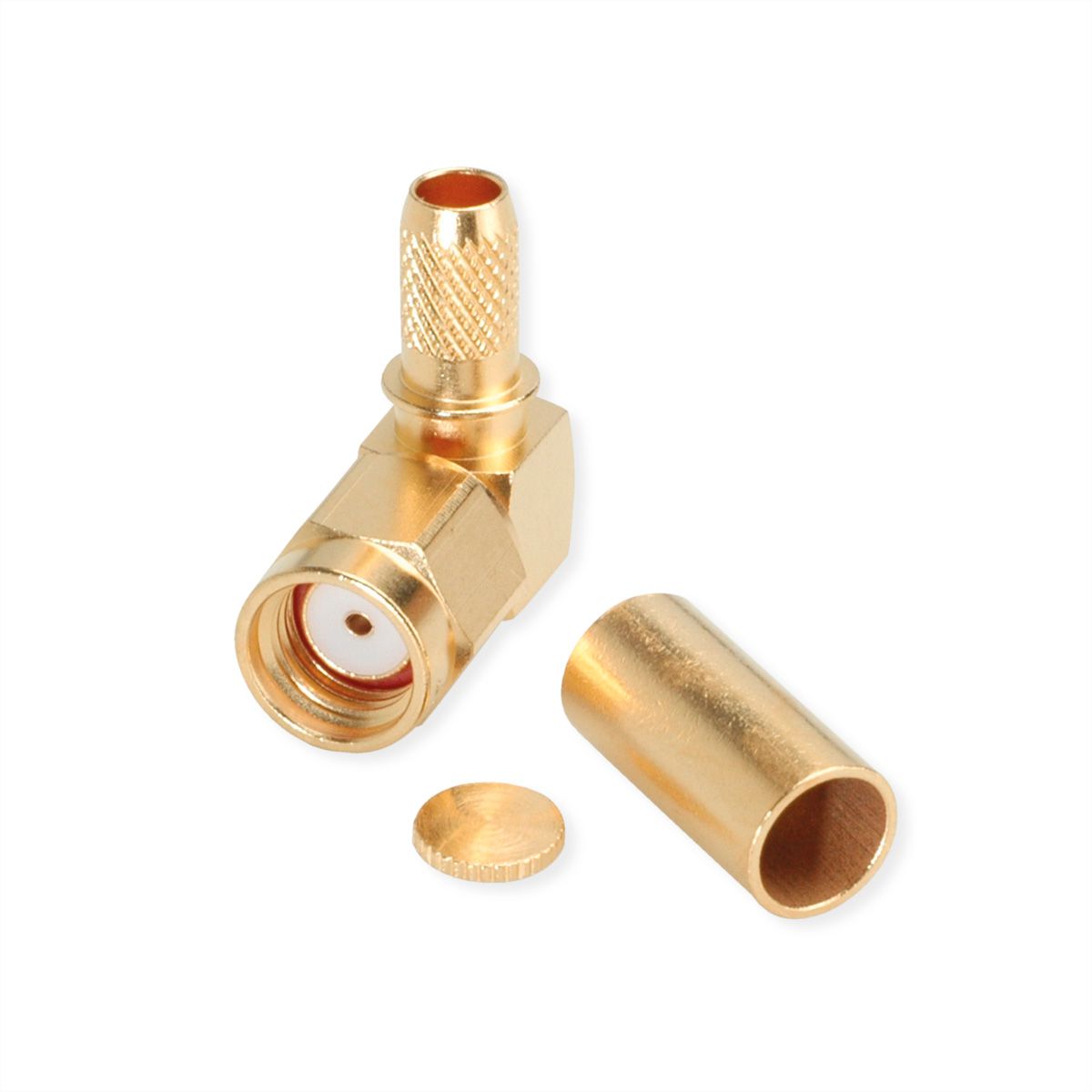

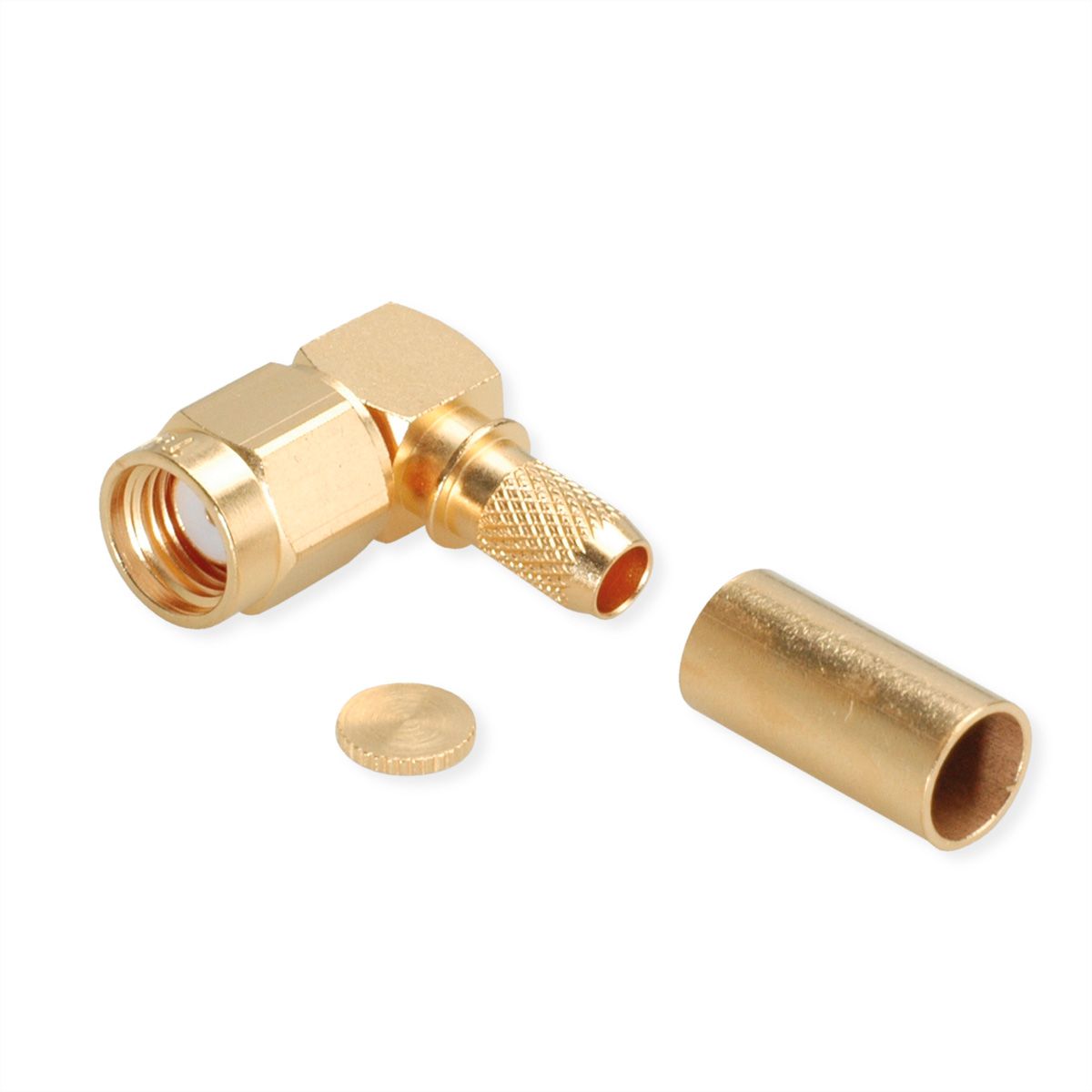

TELEGÄRTNER R-SMA-Winkelstecker, für RG-58C/U löten/crimp

Art. nr. 21170434 Merk / Fabrikant TELEGÄRTNER Fabrikant artikel nr. 100024656 EAN 4018359282479 Gewicht artikel 0,006 kg
TELEGÄRTNER

Meld u aan om onze prijzen te bekijken en bestellingen te kunnen plaatsen. Levering uitsluitend aan industriële, commerciële, ambachtelijke, openbare instellingen, autoriteiten en vergelijkbare organisaties. Geen verkoop aan particulieren!

Inloggen
Op voorraad - leverbaar binnen enkele dagen
Voor 14.00 uur besteld - meestal dezelfde dag verzonden
Download PDF

Beschrijving

Steckverbinder der Serien R-SMA verfügen über einen Schraubverschluss, sind vibrationsfest und können je nach Ausführung bis zu einer Frequenz von 6 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ohm. Von Steckverbindern mit einer reversen Polarität spricht man, wenn z.B. bei einem Standard-Kabelstecker der Innenleiter nicht als Stift sondern als Buchse ausgeführt ist. Steckverbinder mit reverser Polarität werden überwiegend im WLAN-Bereich verwendet.

  • Artikelbezeichnung: R-SMA Plg 90 sd/cr G1 Au (Alte Artikelnummer J01150R0021)
  • Kabelgruppe; Kabel: G1 (RG-58C/U), RG-58C/U, 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, WCX195
  • Anmerkungen: löt/crimp

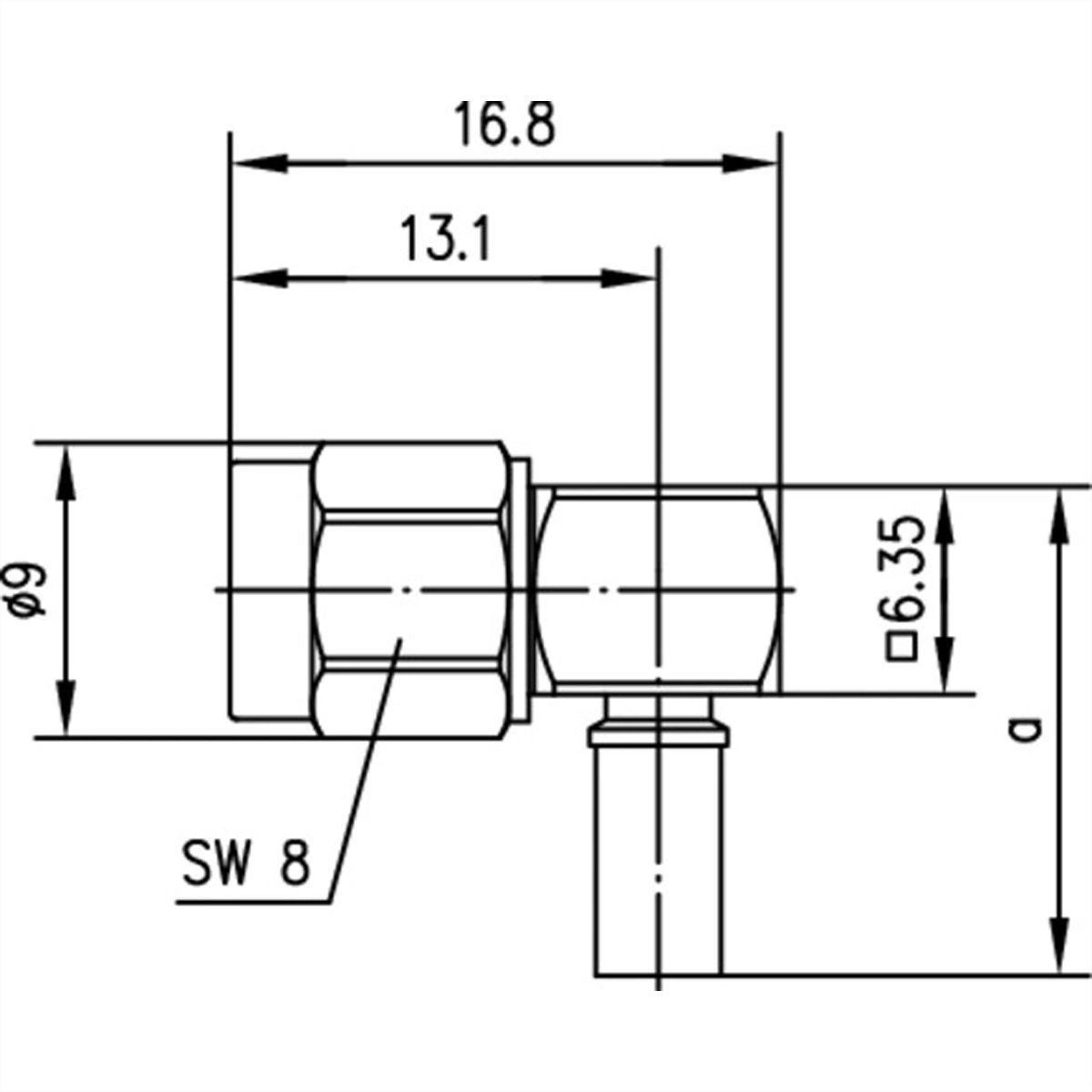

  • Abmessungen: a=21
  • Montage: C0405

Specificaties

Producent
TELEGÄRTNER
Product groep
Koaxialstecker
Product type
R-SMA-Kabelwinkelstecker Crimp
Kleur
gold
Aantal Poorten
1
Type connector kant 1
R-SMA-Steckverbinder
M/F kant 1
Männlich (Stecker)
Type connector kant 2
Löt-/Crimpanschluss
Insteek richting
gewinkelt
Karakteristieke impedantie
50 Ohm
Hoogte
21 mm
Breedte
9 mm
Diepte
16.8 mm
Gewicht
8.2 g
Hoogte verpakking
30 mm
Breedte verpakking
70 mm
Diepte verpakking
120 mm
Gewicht verpakking
0.006 kg

Downloads

Manufacturer data sheet - English (40,6 KB)

Productveiligheidsverordening

Informatie in overeenstemming met de EU Productveiligheidsverordening, ook bekend als de Product Safety Regulation (GPSR):


Telegärtner Karl Gärtner GmbH
Lerchenstr. 35, 71144 Steinenbronn, Germany
