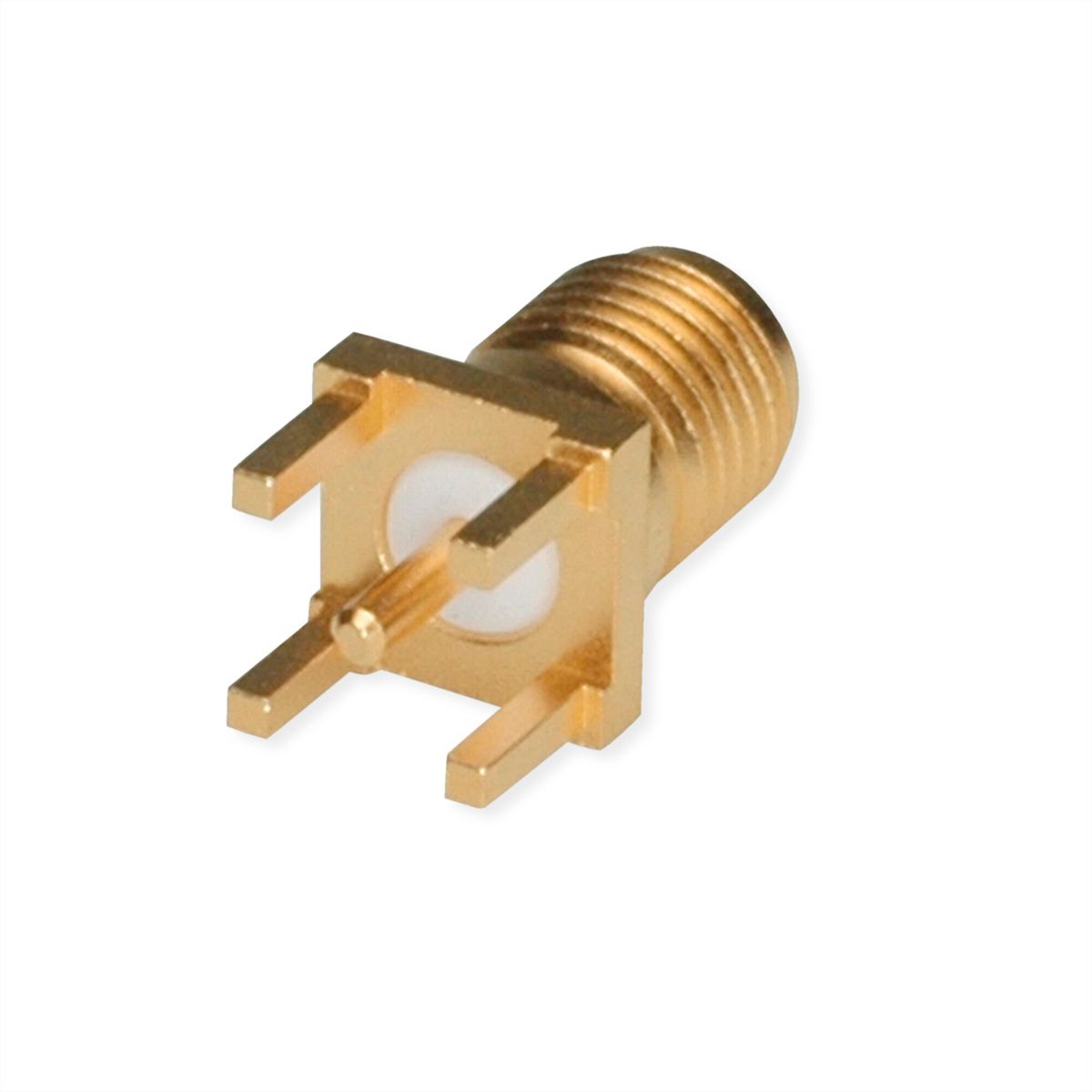

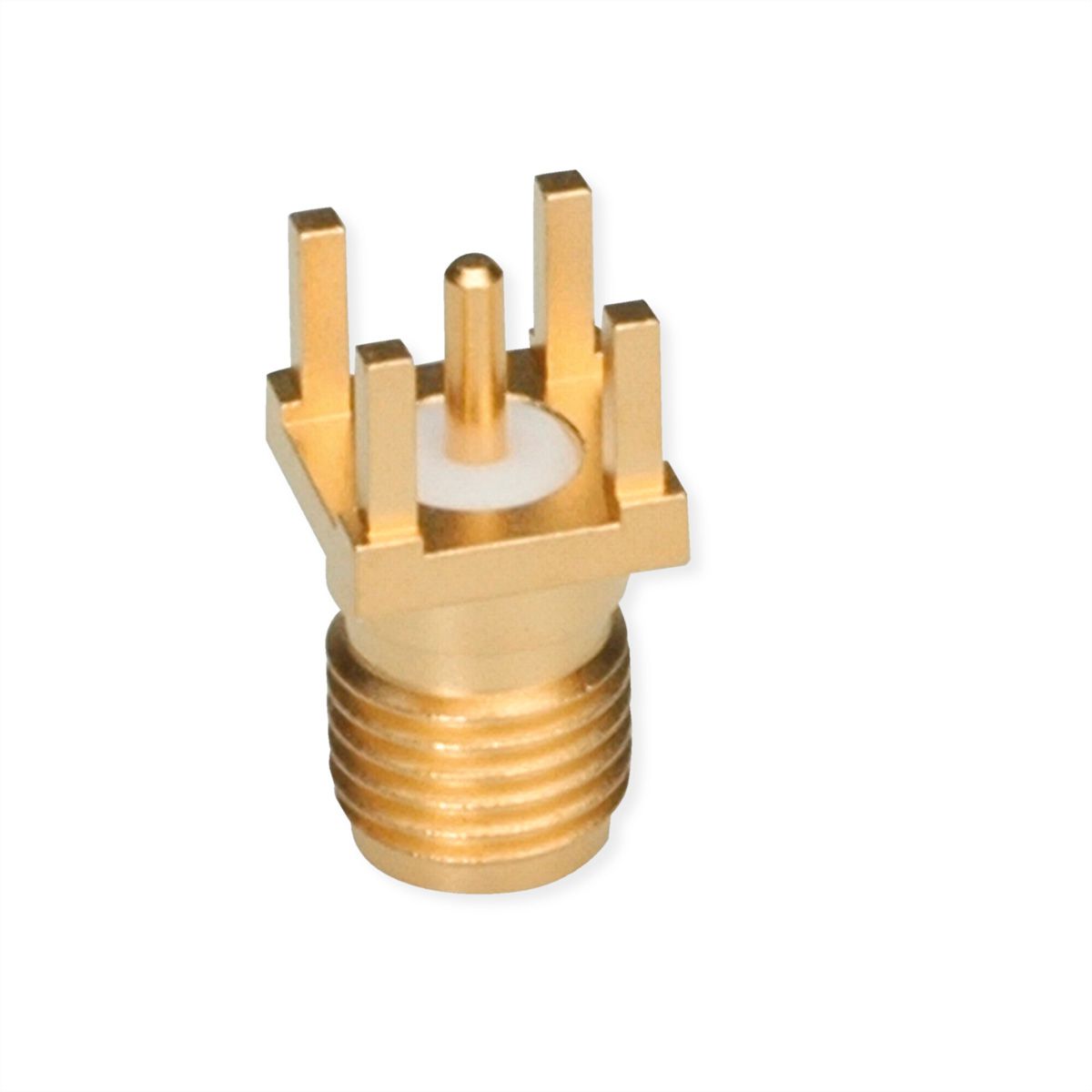

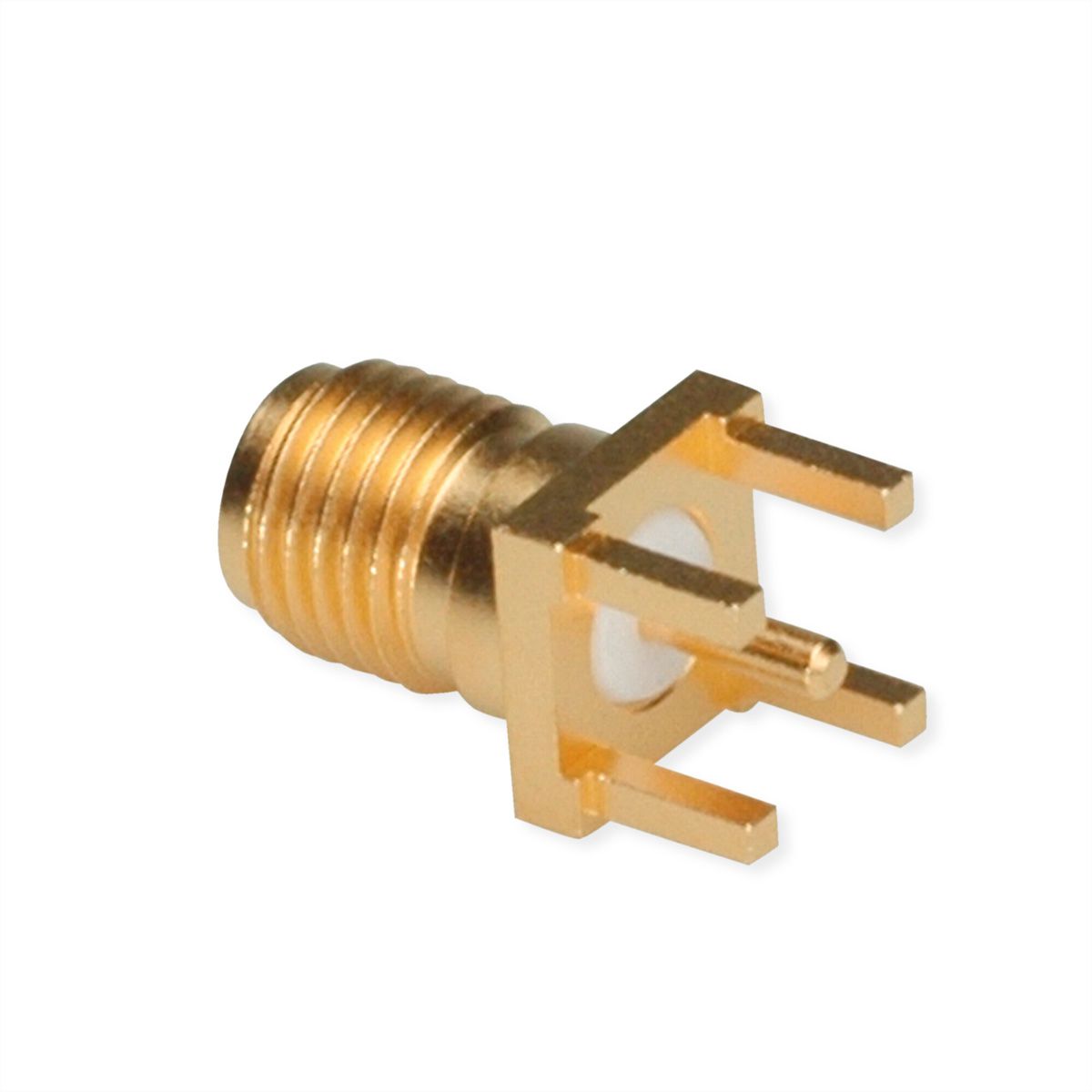

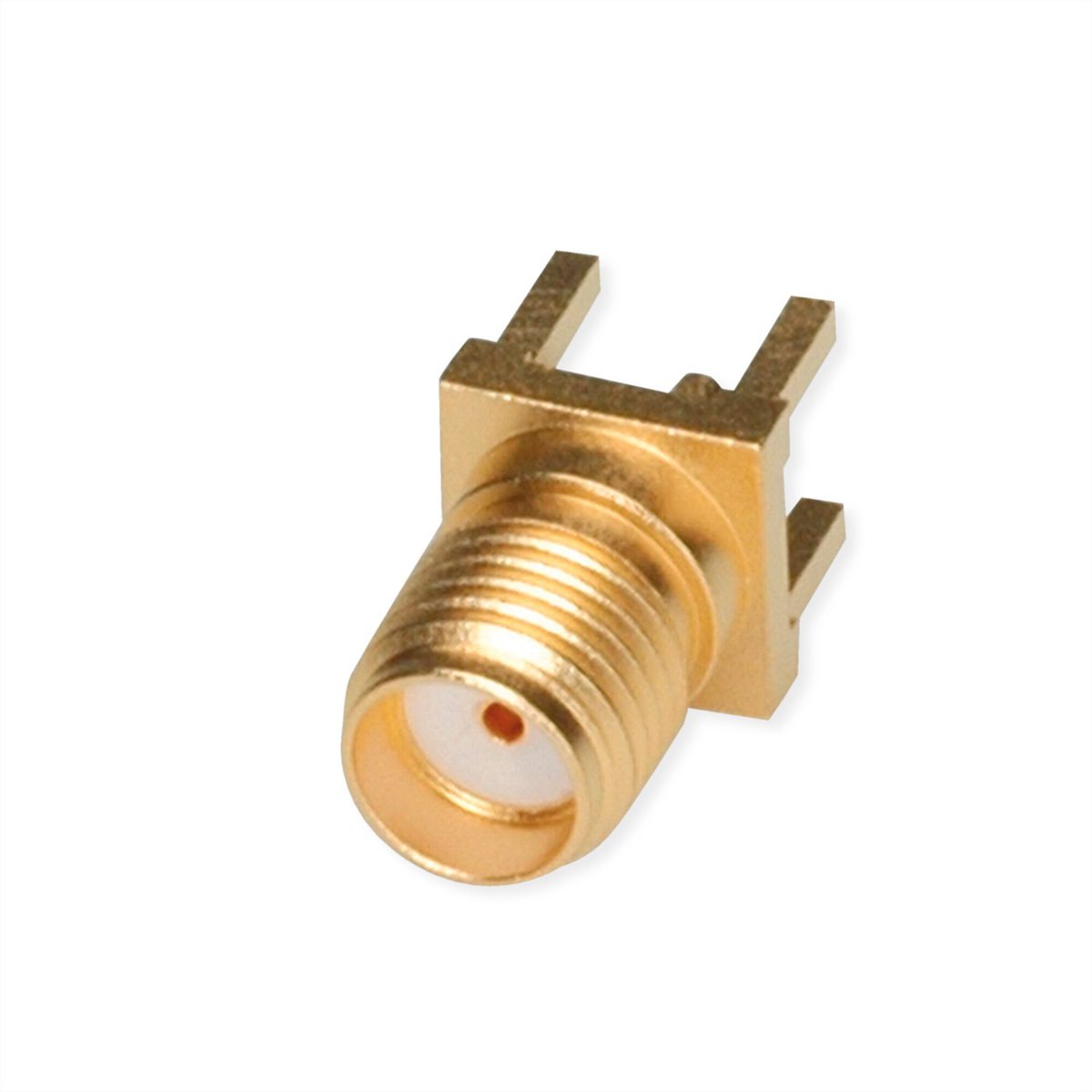

TELEGÄRTNER SMA-Buchse print vergoldet

Art. nr. 21170417 Merk / Fabrikant TELEGÄRTNER Fabrikant artikel nr. 100024719 EAN 4018359230807 Gewicht artikel 0,01 kg
TELEGÄRTNER

Meld u aan om onze prijzen te bekijken en bestellingen te kunnen plaatsen. Levering uitsluitend aan industriële, commerciële, ambachtelijke, openbare instellingen, autoriteiten en vergelijkbare organisaties. Geen verkoop aan particulieren!

Inloggen
Op voorraad - leverbaar binnen enkele dagen
Voor 14.00 uur besteld - meestal dezelfde dag verzonden
Download PDF

Beschrijving

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ohm. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt.

  • Artikelbezeichnung: SMA Jck str sd/sd PCB Au (Alte Artikelnummer J01151A0931)
  • Oberfläche: Gold
  • Einbaumaß: Z079
Elektrische Eigenschaften
  • Wellenwiderstand 50 Ω
  • Spannungsfestigkeit 1 kV/50 Hz
  • Betriebsspannung ≤ 335 V/50 Hz
  • Durchgangswiderstand Innenleiter ≤ 3 mΩ
  • Durchgangswiderstand Außenleiter ≤ 2 mΩ
  • Isolationswiderstand ≥ 5 GΩ

Specificaties

Producent
TELEGÄRTNER
Product groep
Koaxialstecker
Product type
SMA-LTP-Buchse
Kleur
gold
Aantal Poorten
1
Type connector kant 1
SMA-Steckverbinder
M/F kant 1
Weiblich (Buchse)
Type connector kant 2
Lötanschluss
Beschermingsklasse (IP-code)
IP68
Insteek richting
gerade
Karakteristieke impedantie
50 Ohm

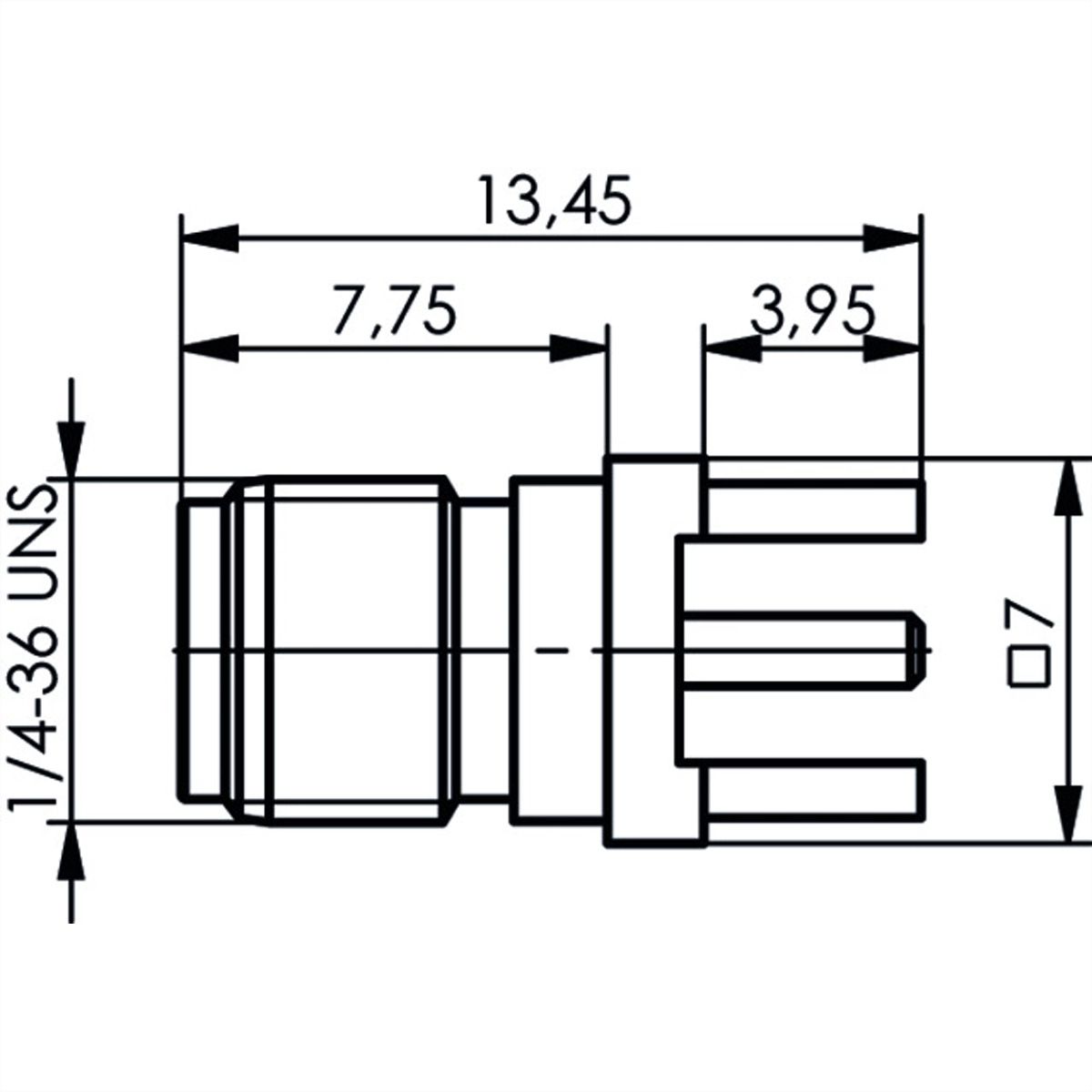

Hoogte
7 mm
Breedte
7 mm
Diepte
13.45 mm
Gewicht
1.8 g
Hoogte verpakking
20 mm
Breedte verpakking
90 mm
Diepte verpakking
120 mm
Gewicht verpakking
0.01 kg

Downloads

Manufacturer data sheet - English (33,0 KB) Technical drawing - English (415,3 KB)
