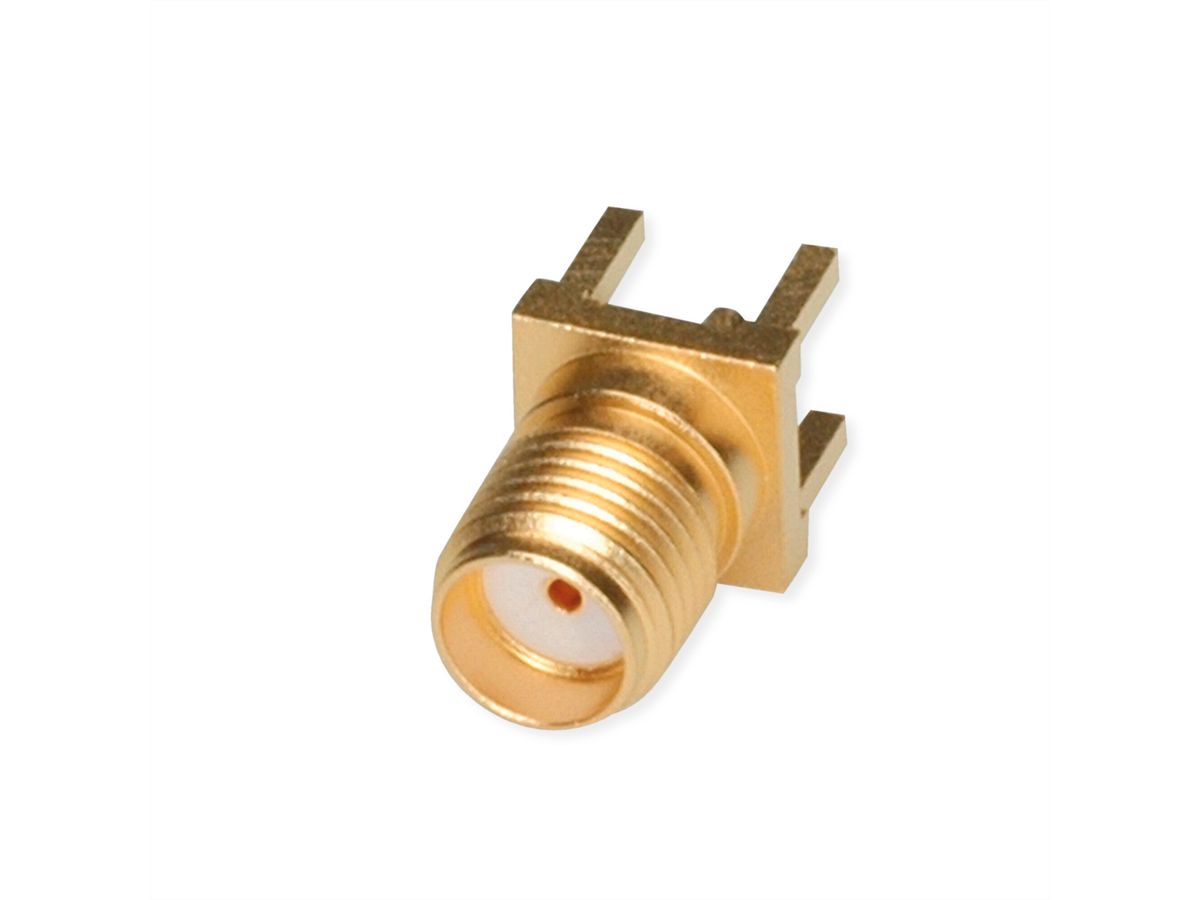

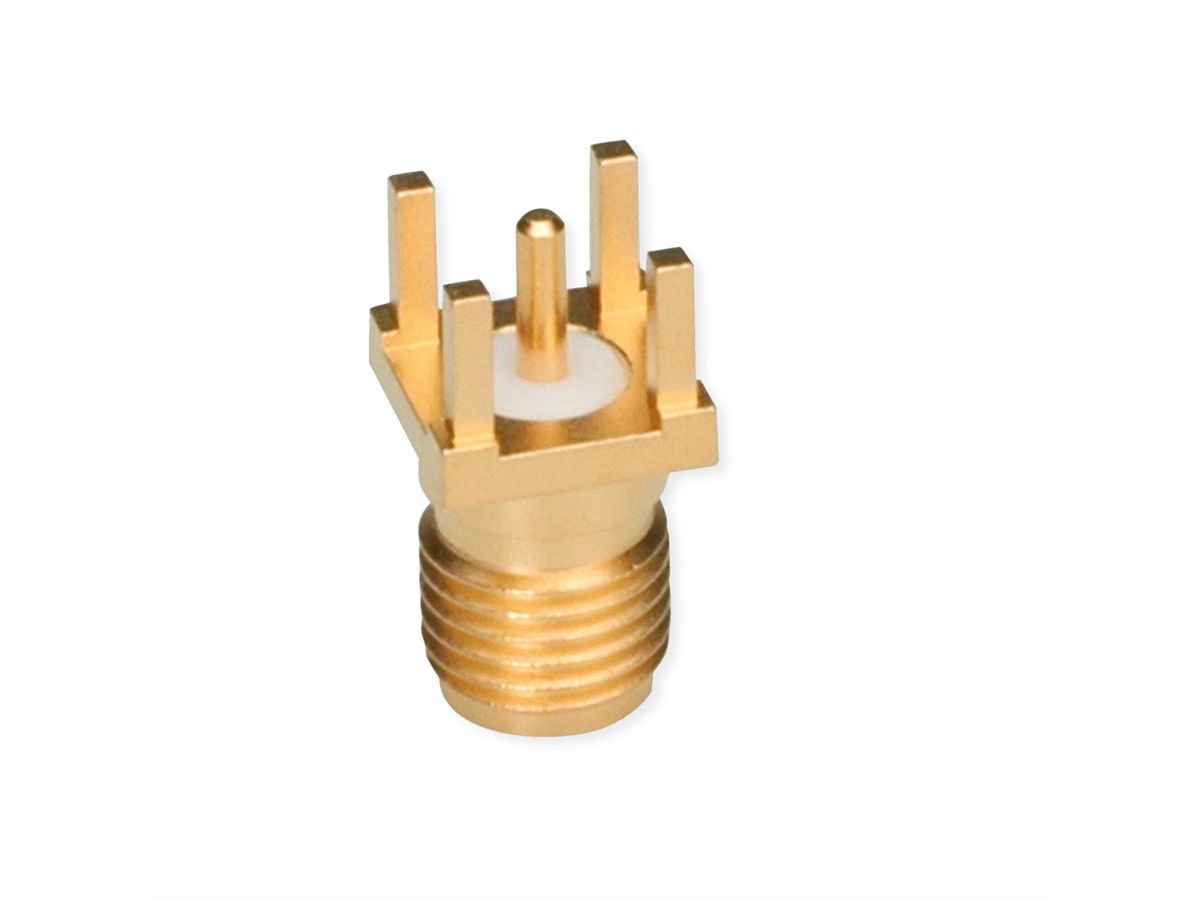

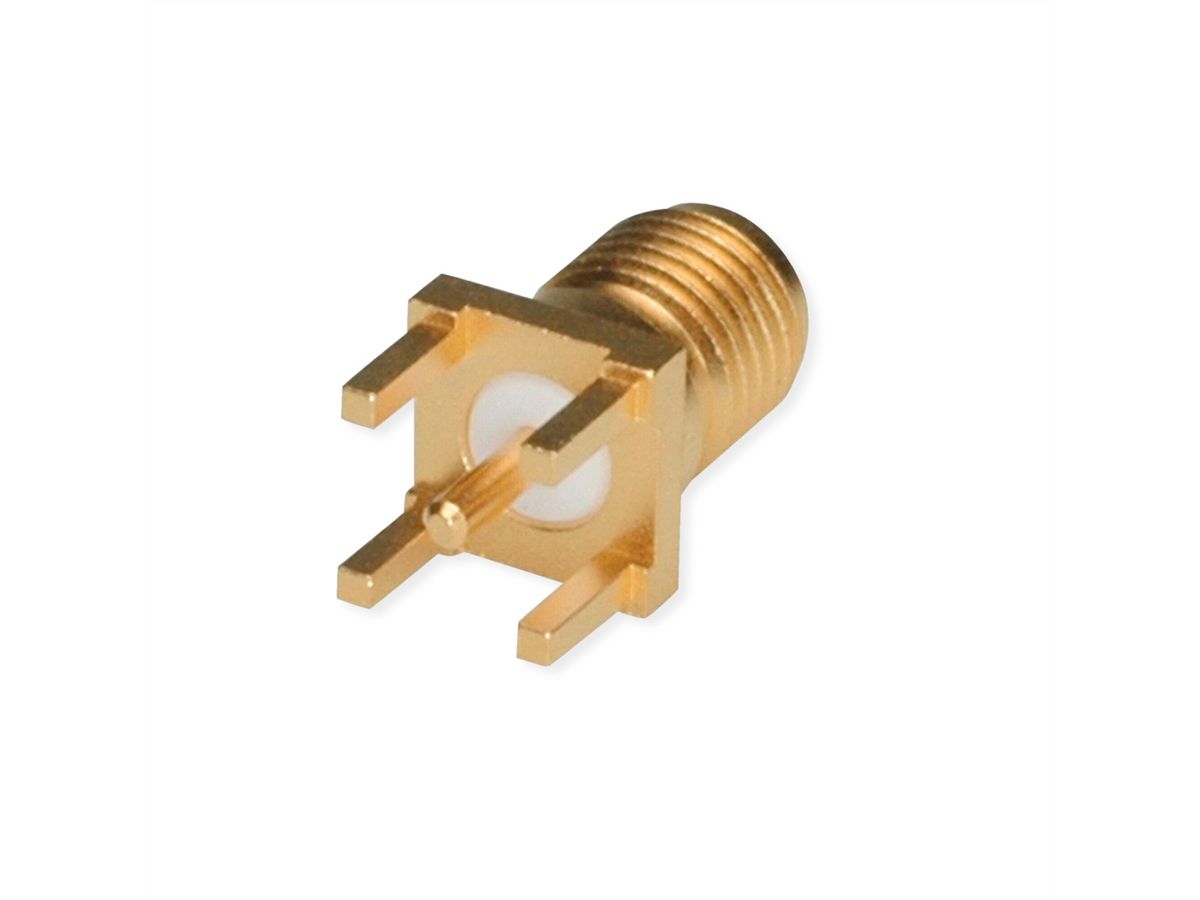

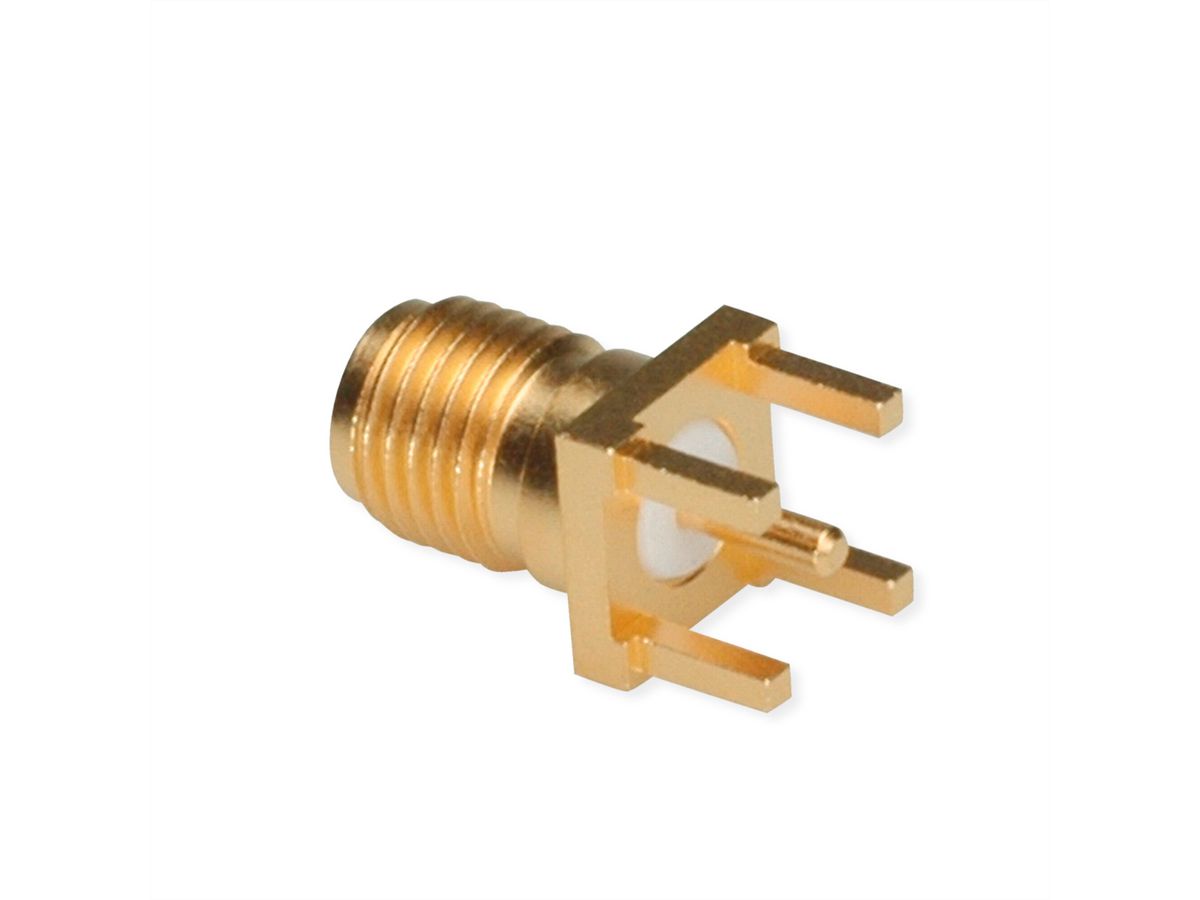

TELEGÄRTNER SMA-Buchse print vergoldet

Item no. 21170417 Brand / Manufacturer TELEGÄRTNER Manuf. item no. 100024719 EAN 4018359230807 Item weight 0.01 kg
TELEGÄRTNER

Please log in to see our prices and to be able to order. Delivery only to industry, trade, crafts, public institutions, authorities and comparable institutions. No sale to private individuals!

Login
In stock - available for delivery within a few days
Ordered by 2 p.m. - usually shipped the same day
Download PDF

Description

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ohm. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt.

  • Artikelbezeichnung: SMA Jck str sd/sd PCB Au (Alte Artikelnummer J01151A0931)
  • Oberfläche: Gold
  • Einbaumaß: Z079
Elektrische Eigenschaften
  • Wellenwiderstand 50 Ω
  • Spannungsfestigkeit 1 kV/50 Hz
  • Betriebsspannung ≤ 335 V/50 Hz
  • Durchgangswiderstand Innenleiter ≤ 3 mΩ
  • Durchgangswiderstand Außenleiter ≤ 2 mΩ
  • Isolationswiderstand ≥ 5 GΩ

Specifications

Manufacturer
TELEGÄRTNER
Product group
Koaxialstecker
Product type
SMA-LTP-Buchse
Colour
gold
Quantity of ports
1
Side 1 Connector Type
SMA-Steckverbinder
Side 1 Connector Gender
Weiblich (Buchse)
Side 2 Connector Type
Lötanschluss
Protection class (IP Code)
IP68
Connection direction
gerade
Characteristic impedance
50 Ohm
Height
7 mm
Width
7 mm
Depth
13.45 mm
Weight
1.8 g
Height of packaging (single piece)
20 mm
Width of packaging (single piece)
90 mm
Depth of packaging (single piece)
120 mm
Package weight (single piece)
0.01 kg

Downloads

Manufacturer data sheet - English (33.0 KB) Technical drawing - English (415.3 KB)
