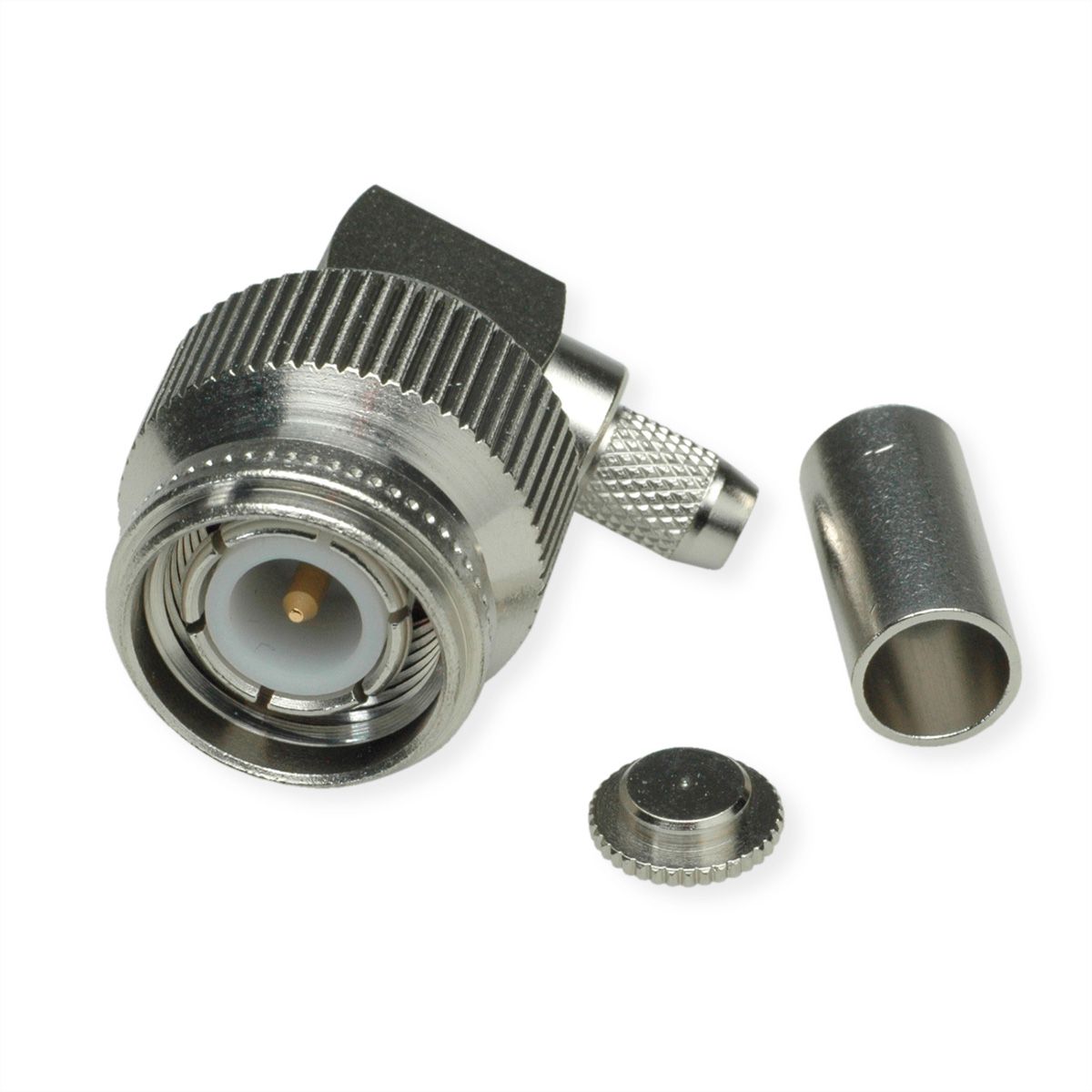

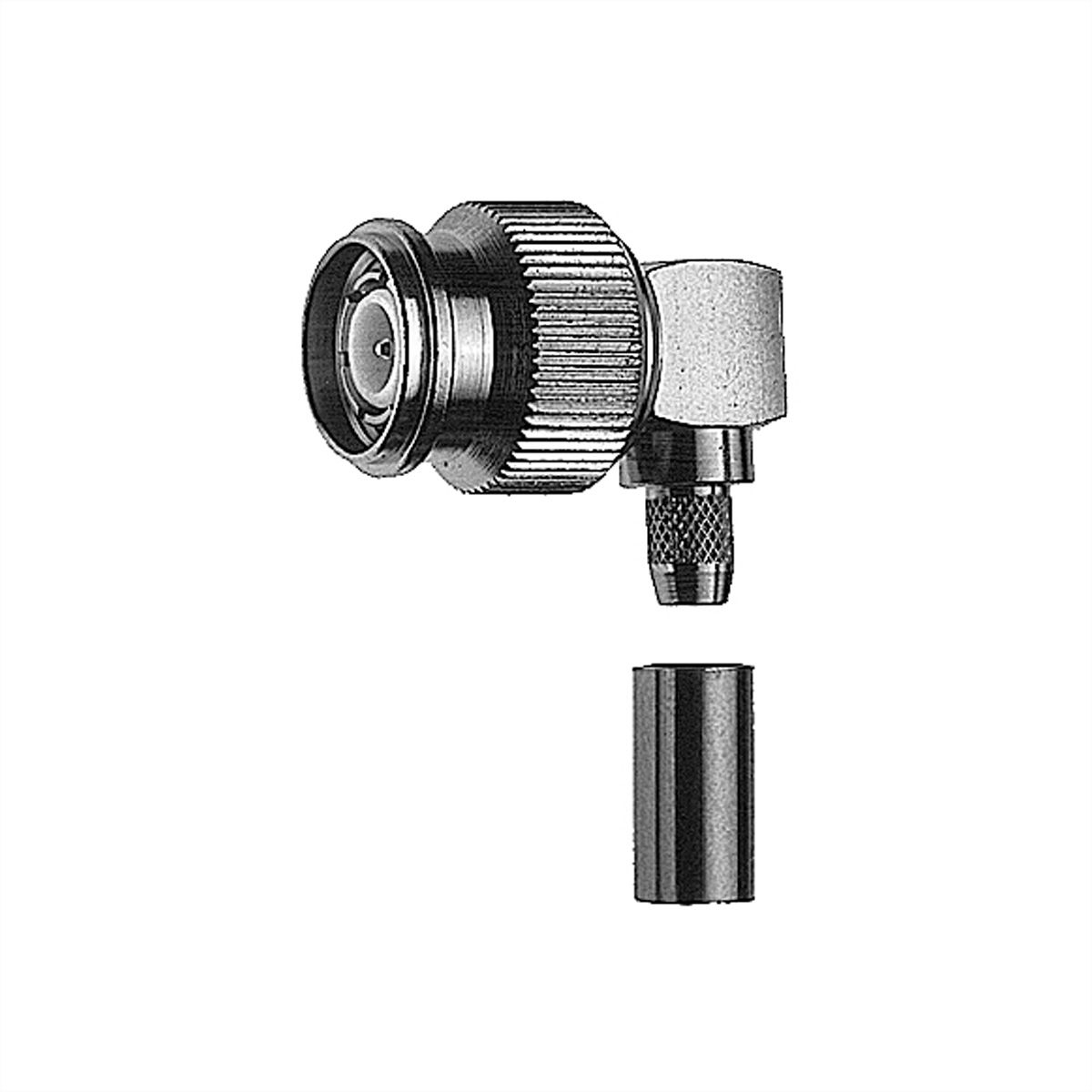

TELEGÄRTNER TNC-Winkelstecker 50 Ohm, für RG-58C/U Professional

TELEGÄRTNER TNC-Winkelstecker 50 Ohm, für RG-58C/U Professional

Meld u aan om onze prijzen te bekijken en bestellingen te kunnen plaatsen. Levering uitsluitend aan industriële, commerciële, ambachtelijke, openbare instellingen, autoriteiten en vergelijkbare organisaties. Geen verkoop aan particulieren!

Inloggen
Op voorraad - leverbaar binnen enkele dagen
Voor 14.00 uur besteld - meestal dezelfde dag verzonden
Art. nr. 21170497
Merk / Fabrikant TELEGÄRTNER
Fabrikant artikel nr. 100023696
EAN 4018359107918
Gewicht artikel 0,02 kg

Beschrijving

Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt. TNC-Steckverbinder sind kostengünstige Alternativen für koaxiale Verbindungen bei hohen Frequenzen.

  • Artikelbezeichnung: TNC Plg 90 sd/cr G1 RG-141A/U (Alte Artikelnummer J01010A0005)
  • Wellenwiderstand: 50 Ohm
  • Kabelgruppe; Kabel: G1 (RG-58C/U); RG-141A/U, RG-58C/U, 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, WCX195, 1.0/2.95 AF, RG-141A/U
  • Anmerkungen: löt/crimp

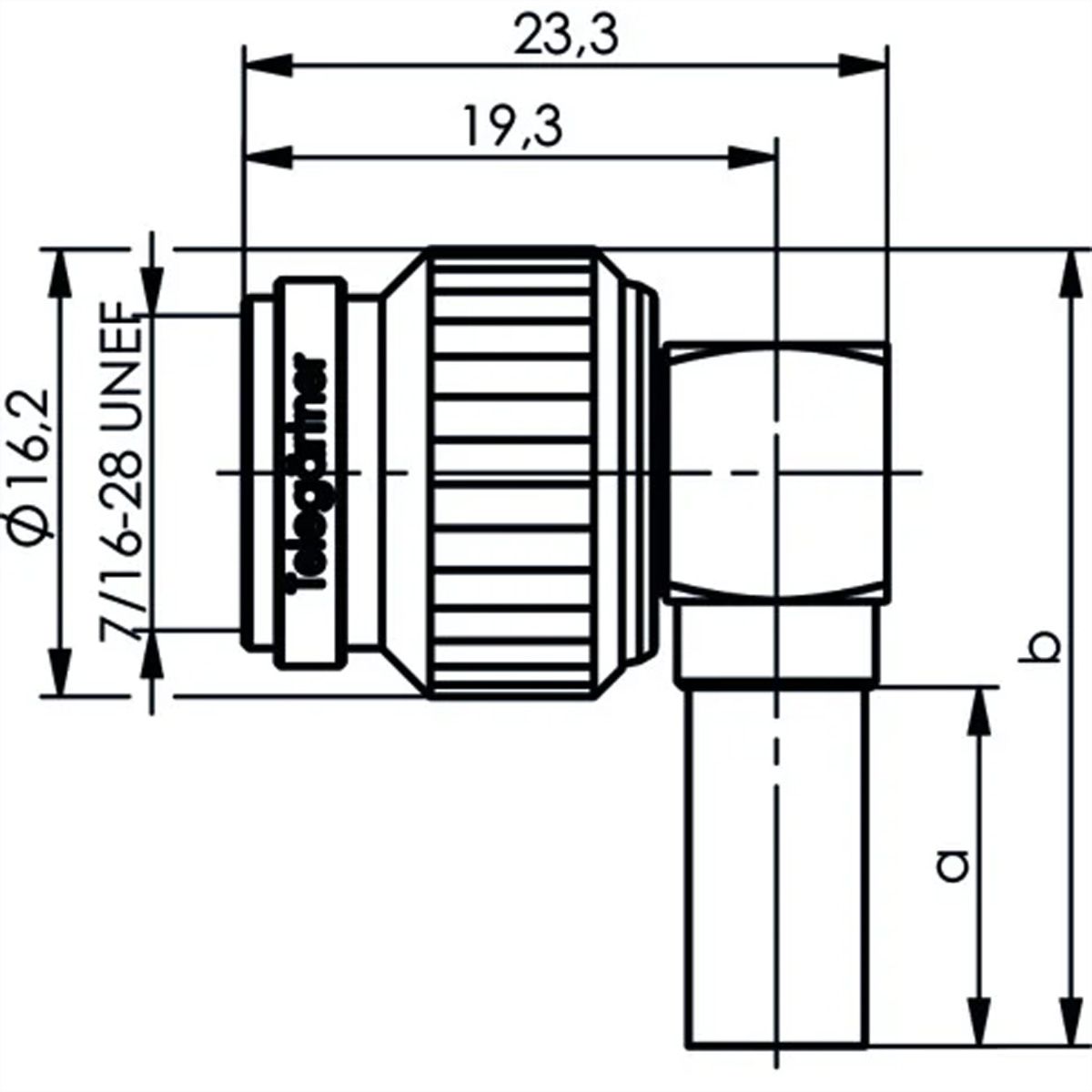

  • Abmessungen: a=13, b=29
  • Montage: A0505
  • Ohne Kabelgruppe: 1.0/2.95 AF, RG-141A/U

- Contactweerstand binnenste geleider ≤ 10 mΩ
- Contactweerstand buitenste geleider ≤ 2,5 mΩ
- Isolatieweerstand ≥ 5 GΩ
- Diëlektrische sterkte 1,5 kVrms/50 Hz
- Karakteristieke impedantie 50 Ω/(75 Ω)
- Terugkeerverlies: Rechte versie (alleen geldig voor 50 Ω) ≥ 16,5 dB/11 GHz
- Bedrijfsspanning ≤ 500 Vrms/50 Hz
- Frequentiebereik tot 11 GHz

Specificaties

Producent TELEGÄRTNER
Produkt groep Koaxialstecker
Produkt type TNC-Kabelwinkelstecker Crimp
Kleur zilver
Aantal Poorten 1
Type connector kant 1 TNC-Steckverbinder
M/F kant 1 Männlich (Stecker)
Beschermingsklasse (IP-code) IP68
Insteek richting gewinkelt
Hoogte verpakking 20 mm
Breedte verpakking 80 mm
Diepte verpakking 130 mm
Gewicht verpakking 0.02 kg

Downloads

Manufacturer data sheet - English (42,3 KB)

Download

Productveiligheidsverordening

Informatie in overeenstemming met de EU Productveiligheidsverordening, ook bekend als de Product Safety Regulation (GPSR):

Telegärtner Karl Gärtner GmbH
Lerchenstr. 35, 71144 Steinenbronn, Germany
