EXSYS EX-13003 USB 2.0 zu 1 x Seriell RS-232/422/485 und TTL Kabel mit 18-Pin Terminal Block

Item no. 15063482 Brand / Manufacturer EXSYS Manuf. item no. EX-13003 EAN 4718359130038 Item weight 0.077 kg
EXSYS

Please log in to see our prices and to be able to order. Delivery only to industry, trade, crafts, public institutions, authorities and comparable institutions. No sale to private individuals!

Login
In stock - available for delivery within a few days
Ordered by 2 p.m. - usually shipped the same day
Download PDF

Description

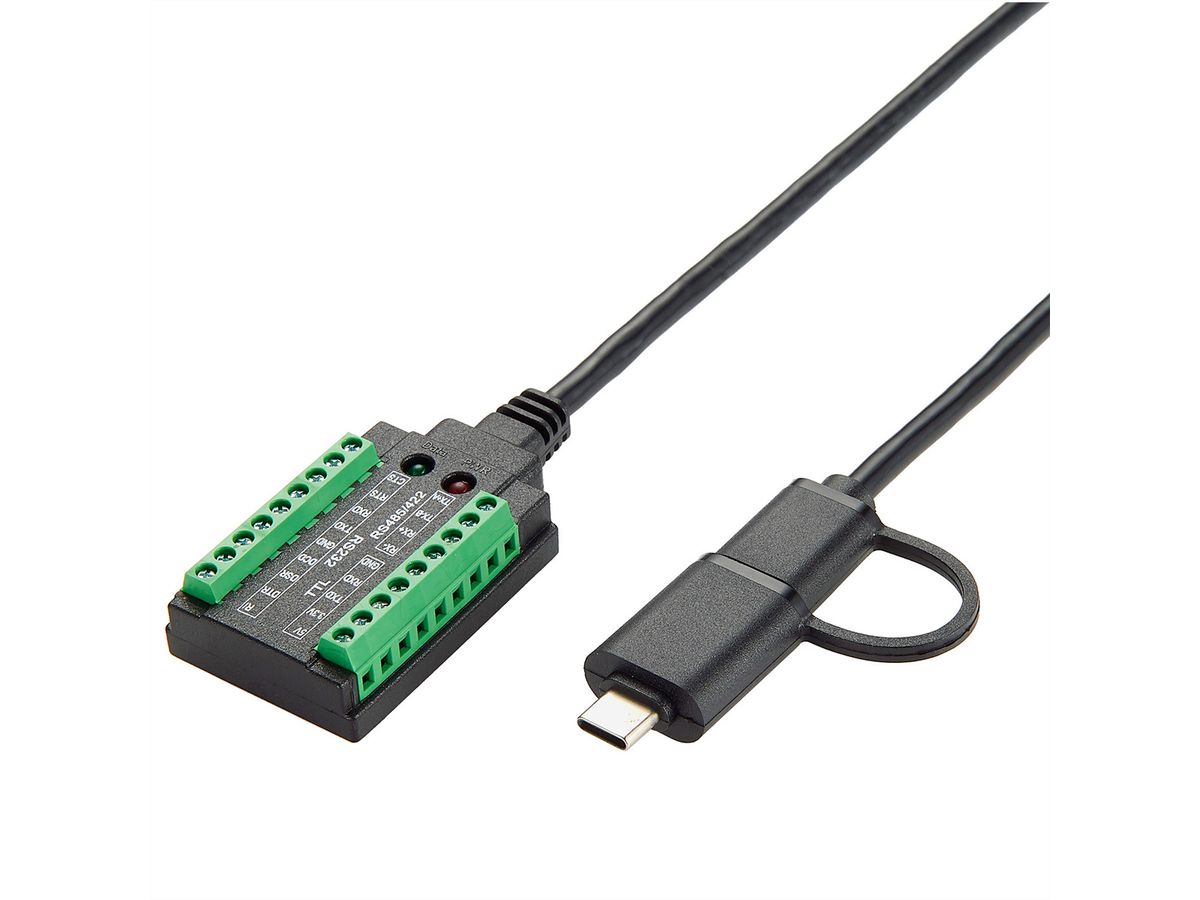

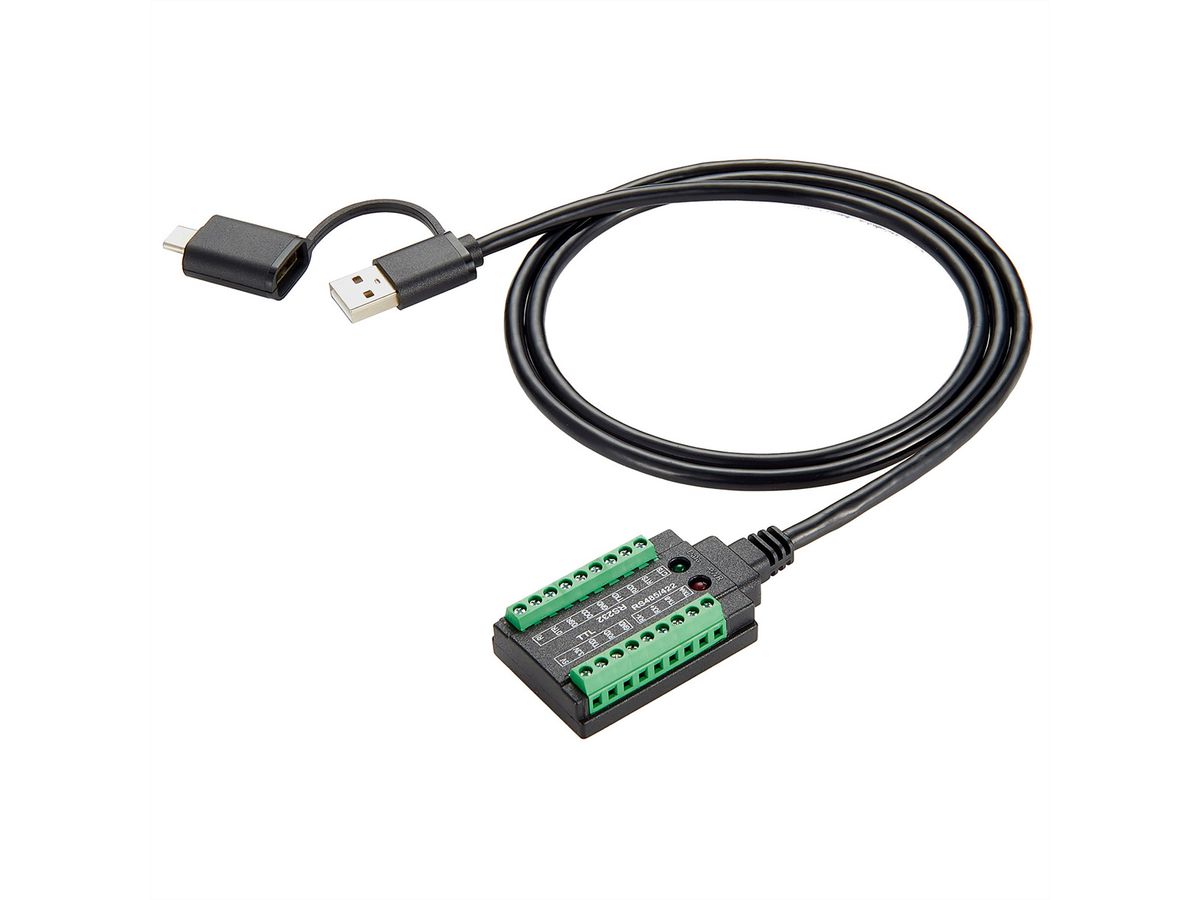

Das 4-in-1 USB zu Seriell Kabel EX-13003 mit A- und C-Stecker stellt wahlweise eine serielle RS-232/422/485 Schnittstelle sowie RS-232 kompatible TTL 5V oder 3.3V Logikpegel zur Verfügung.

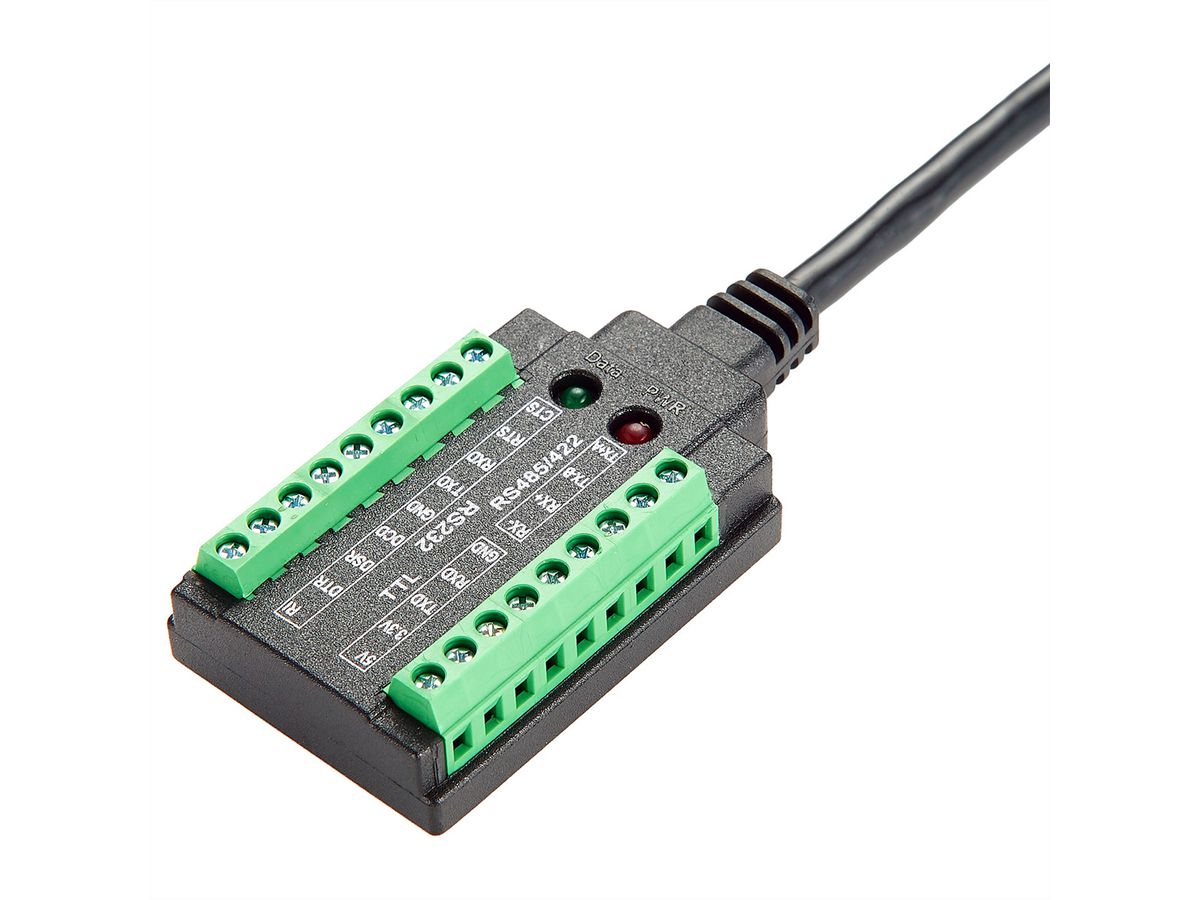

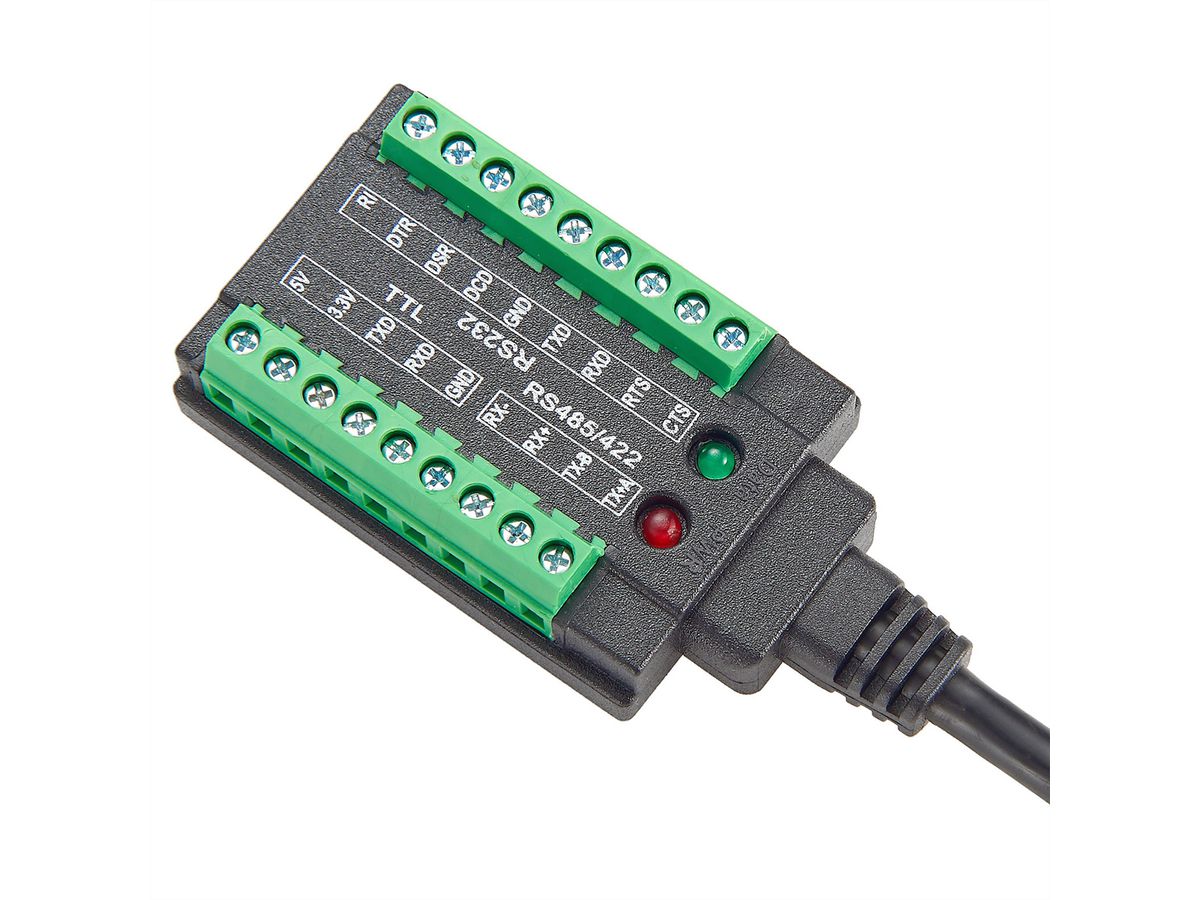

Die Verbindungen der seriellen Anschlüsse erfolgen auf einfache Weise am integrierten Terminalblock.

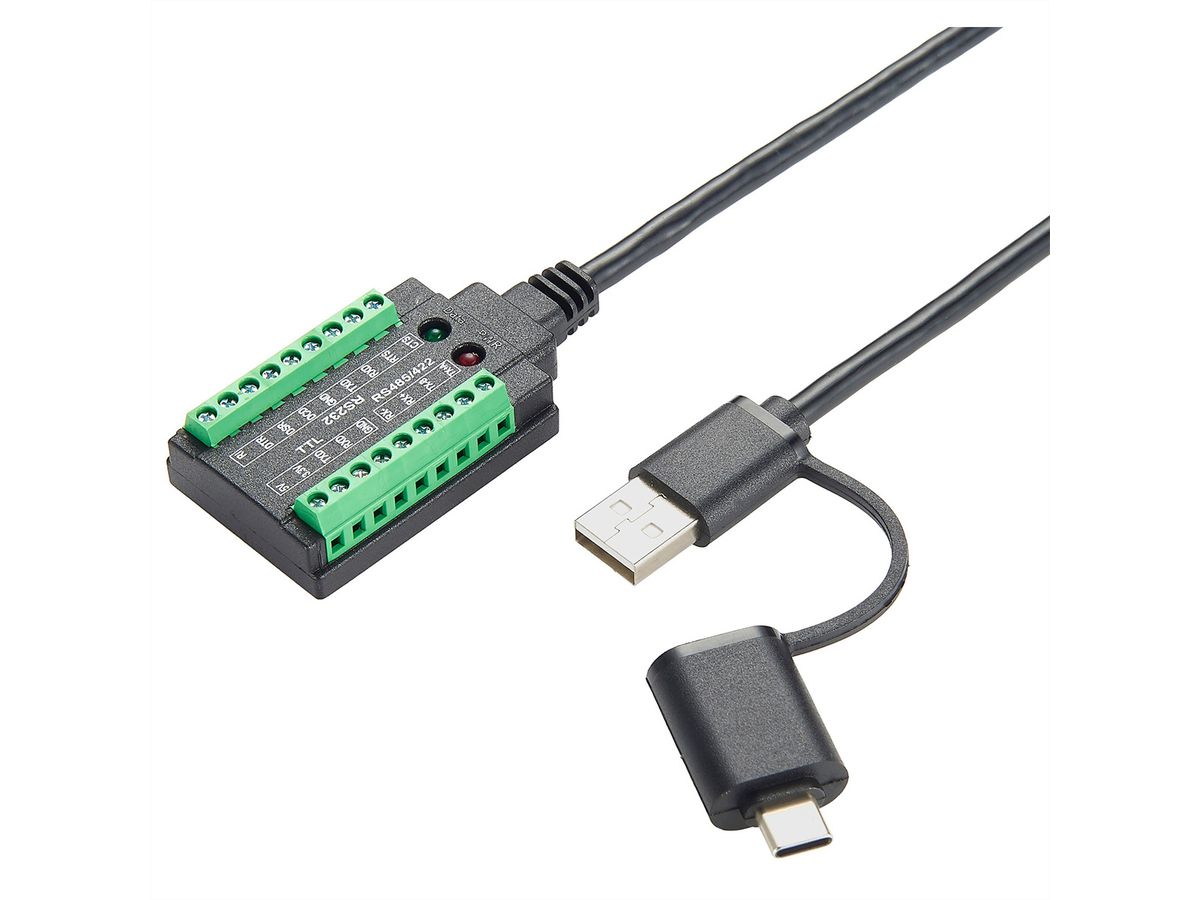

Durch den einfachen Anschluss am USB-A oder USB-C Port muss der Rechner nicht geöffnet werden und das EX-13003 kann bei laufendem Betrieb installiert werden.

  • Schnittstelle: RS-232 V.24, RS-422/485 und TTL
  • FIFO Buffer: 16C550 mit 16Byte
  • TTL Logiklevel: 5V / 3.3V
  • Daten Bits: 7 und 8 / Stop Bits: 1, 2 / Parity: none, even, odd, space, mark
  • Signale RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
  • Signale RS-422: 4-Draht (TXD+/-, RXD+/-) Fullduplex
  • Signale RS-485: 2-Draht und 4 Draht (Data+/-, Data +/-) Halfduplex/Fullduplex
  • Stromversorgung vom USB Bus (Bus Power)
  • Chipsatz: FTDI

Specifications

Manufacturer
EXSYS
Product group
Adapter, Terminatoren, Konverter
Product type
USB-Seriell Konverter
Colour
black
Length
1 m
Scope of delivery
EX-13003
Side 1 connection (PC)
1x USB C-und USB-A Stecker Upstream
Side 2 connection (Peripherals)
2x 9 Pin Serieller Terminal Block
Side 1 Connector Type
USB 2.0 Typ A
Side 1 Connector Gender
Männlich (Stecker)
Side 2 Connector Type
Terminalblock
Area of application
extern
Operating temperature min.
-10 °C
Operating temperature max.
55 °C
Weight
78 g
Height of packaging (single piece)
40 mm
Width of packaging (single piece)
190 mm
Depth of packaging (single piece)
220 mm
Package weight (single piece)
0.077 kg

Downloads

Manufacturer data sheet - Deutsch (1.5 MB) Manufacturer data sheet - English (1.5 MB) User manual - Deutsch (456.0 KB) User manual - English (456.0 KB)
