Description

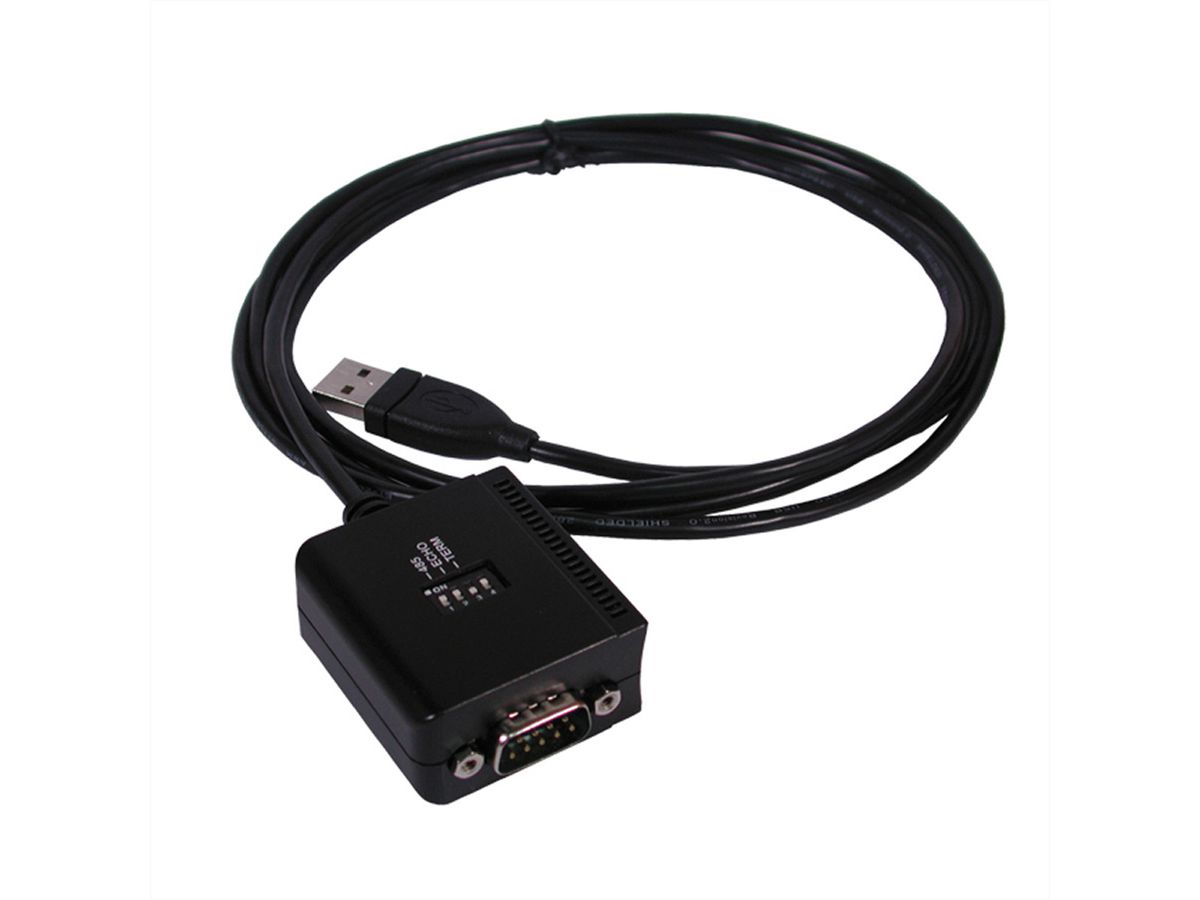

Das EX-1303 USB 1.1 zu Seriell RS-422/485 Kabel, stellt einen Seriellen RS-422/485 High Performance UART 16C550 Ausgang zur Verfügung.

Es ist entwickelt worden um einen weiteren Seriellen RS-422/485 Ausgang in einem kompakten Gehäuse für PC, kleine Workstation oder Server über den USB 1.1 oder 2.0 Bus zu erweitern. Durch die einfache Installation, muss der Rechner nicht geöffnet werden und der Artikel EX-1303 kann bei laufendem Betrieb installiert werden.

• Schnittstelle: RS-422/485
• FIFO Buffer: 16C550 mit 16Byte
• I/O Adressen: wird vom Betriebs System vergeben
• Interrupt: wird vom System BIOS vergeben mit Interrupt Sharing
• Daten Bits: 7, 8
• Stop Bits: 1, 1.5, 2
• Parity: none, even, odd
• Signale: Zwei Einstellungen sind möglich: 4-Draht RS-422 (TXD+/-, RXD+/-) / 2-Draht RS-485 (Data+/-, Data +/-)
• Stromversorgung: vom USB Bus (Bus Power)
• Chip-Set: FTDI

Specifications

Manufacturer	EXSYS
Product group	Adapter, Terminatoren, Konverter
Product type	USB-Seriell Konverter
Colour	black
Length	1.8 m
Scope of delivery	EX-1303, Treiber CD, Handbuch
Side 1 connection (PC)	1x USB A-Stecker Upstream
Side 2 connection (Peripherals)	1x 9 Pin Seriell RS-422/485 Stecker
Side 1 Connector Type	USB 2.0 Typ A
Side 1 Connector Gender	Männlich (Stecker)
Side 2 Connector Type	D-Sub 9-polig (DE-9)
Side 2 Connector Gender	Männlich (Stecker)
Area of application	extern
Technical particularity	Chip-Set FTDI
Weight	150 g
Height of packaging (single piece)	40 mm
Width of packaging (single piece)	160 mm
Depth of packaging (single piece)	230 mm
Package weight (single piece)	0.159 kg
