Description

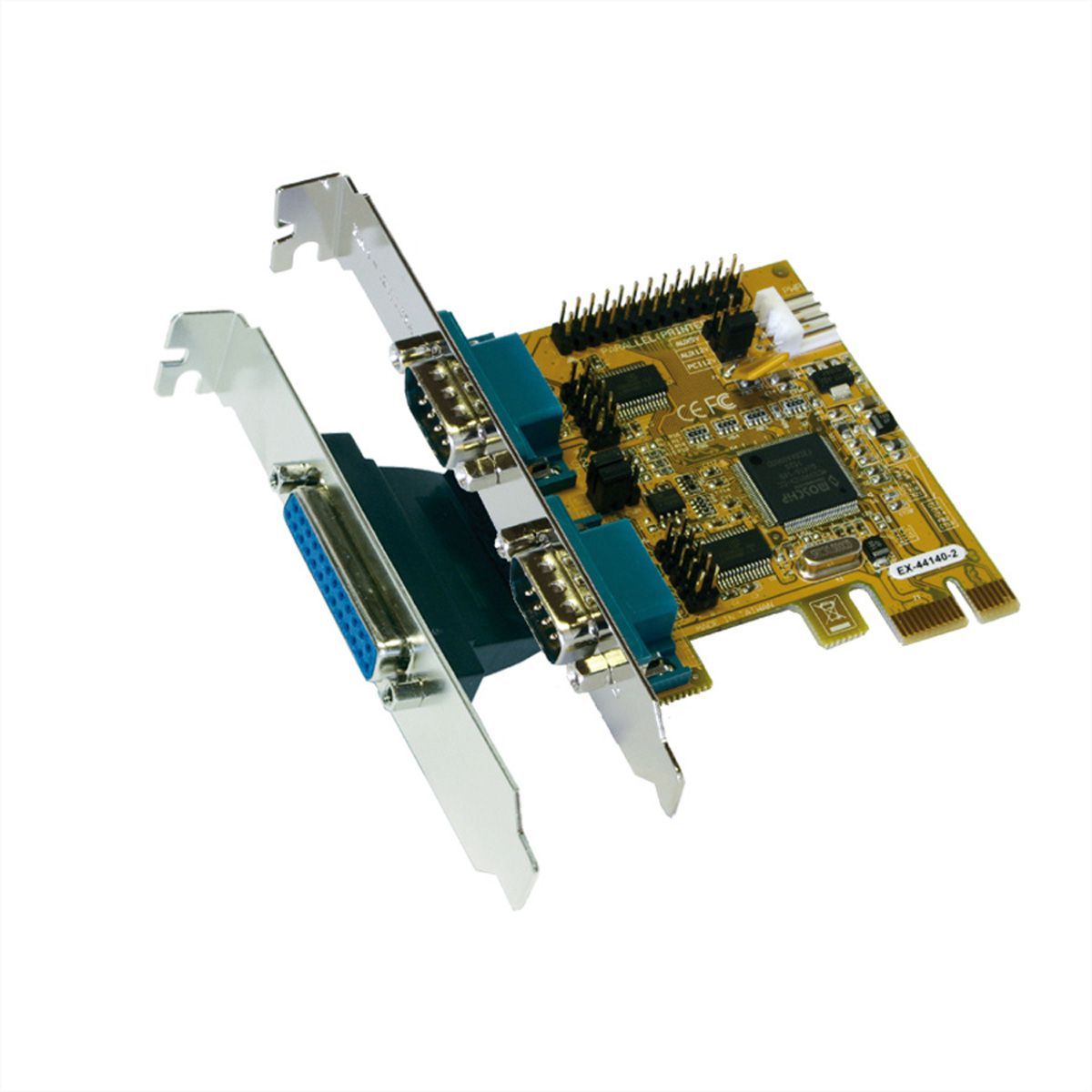

Die EX-44140-2 PCI-Express Multi I/O Karte stellt zwei serielle RS-232 High Performance UART 16C550 Ausgänge und einen Parallelen
SPP/EPP/ECP Ausgang zur Verfügung.

Sie ist entwickelt worden, um zwei weitere serielle und einen parallelen Port für PC, kleine Workstation oder Server über den PCI-Express-Bus zu erweitern. Die EX-44140-2 ist voll PCI-Express Plug-and-Play kompatibel und hat keine Probleme mit IRQ und I/O Adressen Konflikt.

• Schnittstellen: 2x Seriell RS-232 V.24 / 1x Parallel Centronics SPP/EPP/ECP
• FIFO Buffer: 16C550 mit 16Byte
• I/O Adressen und Interrupt wird vom System BIOS vergeben mit Interrupt Sharing
• Daten Bits: 5, 6, 7, 8 / Stop Bits: 1, 1.5, 2
• Parity: none, even, odd, space, mark
• Signale: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• PCI Express x1, unterstützt auch PCI Express Slot x2, x4, x8, x16 (PCI Express Schnittstelle kompatibel zu 1.0a Spezifikation)
• WHQL Zertifiziert
• Chip-Set: MosChip WCS59901CV

• Anschlüsse: 2 x 9-Pin D-SUB seriell Stecker, 1 x 25-Pin D-SUB parallel Buchse, 1 x 5V/12V Stecker für Anschluss vom Netzteil des Rechners
• Abmessung / Gewicht: 85 x 60 mm / 300g
• Betriebssystem: MS Windows 98SE/Me/NT 4.0/2000/XP/2003 Server/Vista

Specifications

Manufacturer	EXSYS
Product group	Schnittstellenkarten
Product type	PCI-Express-Adapterkarte
Scope of delivery	EX-44140, 1 x Slot-Kabel mit 25-Pin parallel Buchse, Treiber-CD, Handbuch
BUS system	PCI Express
Interface	2x seriell RS-232+1x parallel EPP/ECP
EPP/ECP Interface	ja
RS-232 Interface	ja
Chipset	MosChip WCS59901CV
Operating System	MS Windows 98SE/Me/NT 4.0/2000/XP/2003 Server/Vista
Mounting height	Full Profile
Installation Guide / Manual	ja
Weight	200 g
Height of packaging (single piece)	40 mm
Width of packaging (single piece)	140 mm
Depth of packaging (single piece)	220 mm
Package weight (single piece)	0.175 kg
