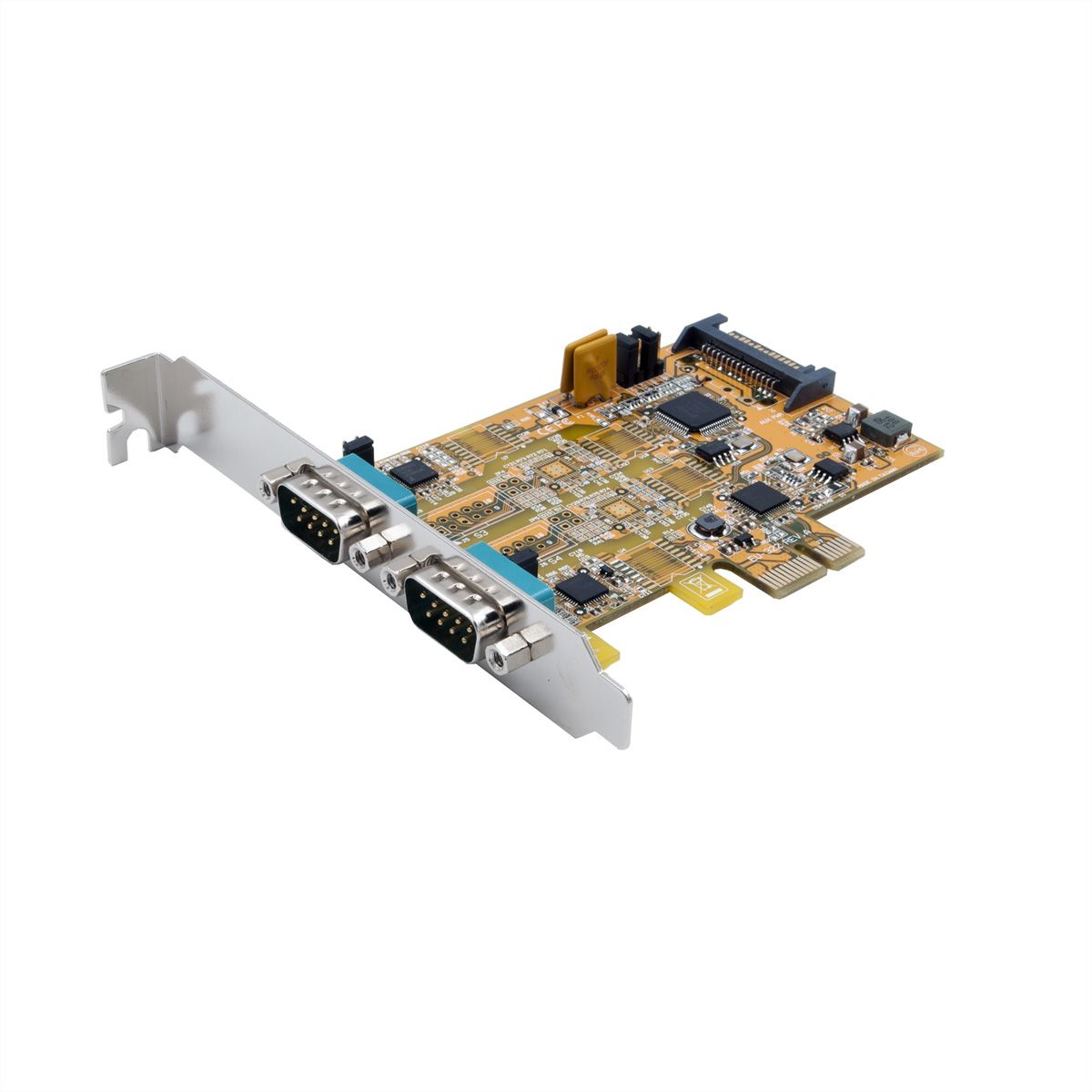

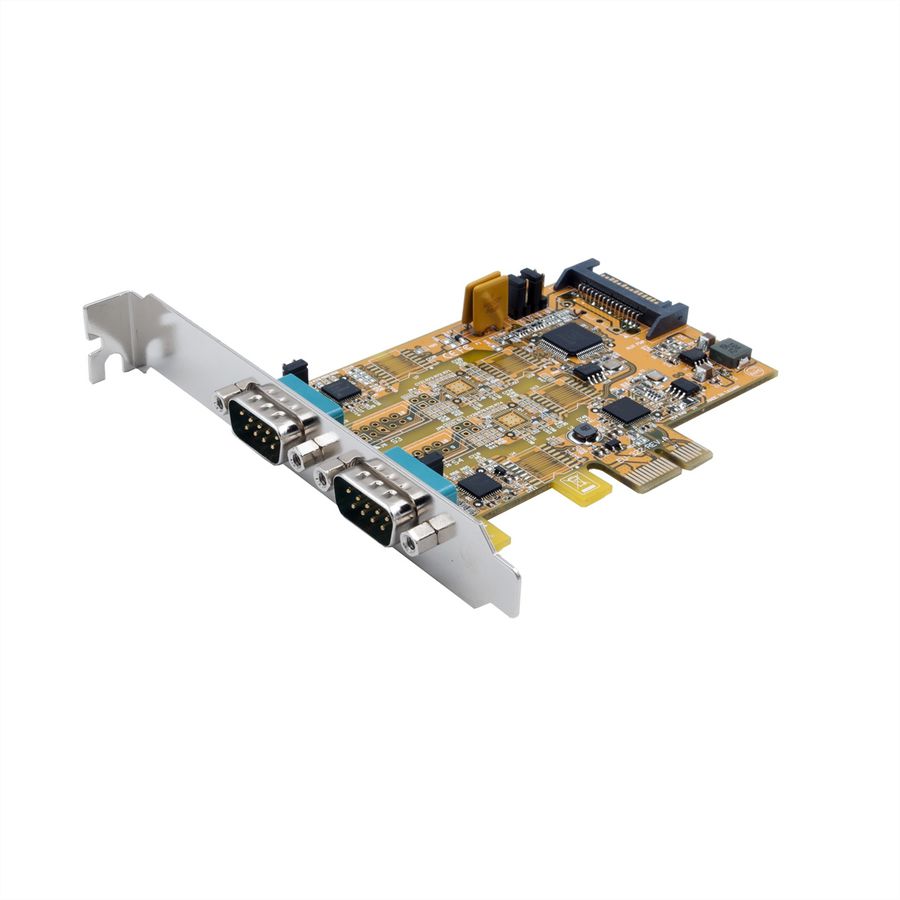

EXSYS EX-45032 2S RS-232/422/485 PCIe Karte

Item no. 15063370 Brand / Manufacturer EXSYS Manuf. item no. EX-45032 EAN 4718359450327 Item weight 0.184 kg
EXSYS

Please log in to see our prices and to be able to order. Delivery only to industry, trade, crafts, public institutions, authorities and comparable institutions. No sale to private individuals!

Login
In stock - available for delivery within a few days
Ordered by 2 p.m. - usually shipped the same day
Download PDF

Description

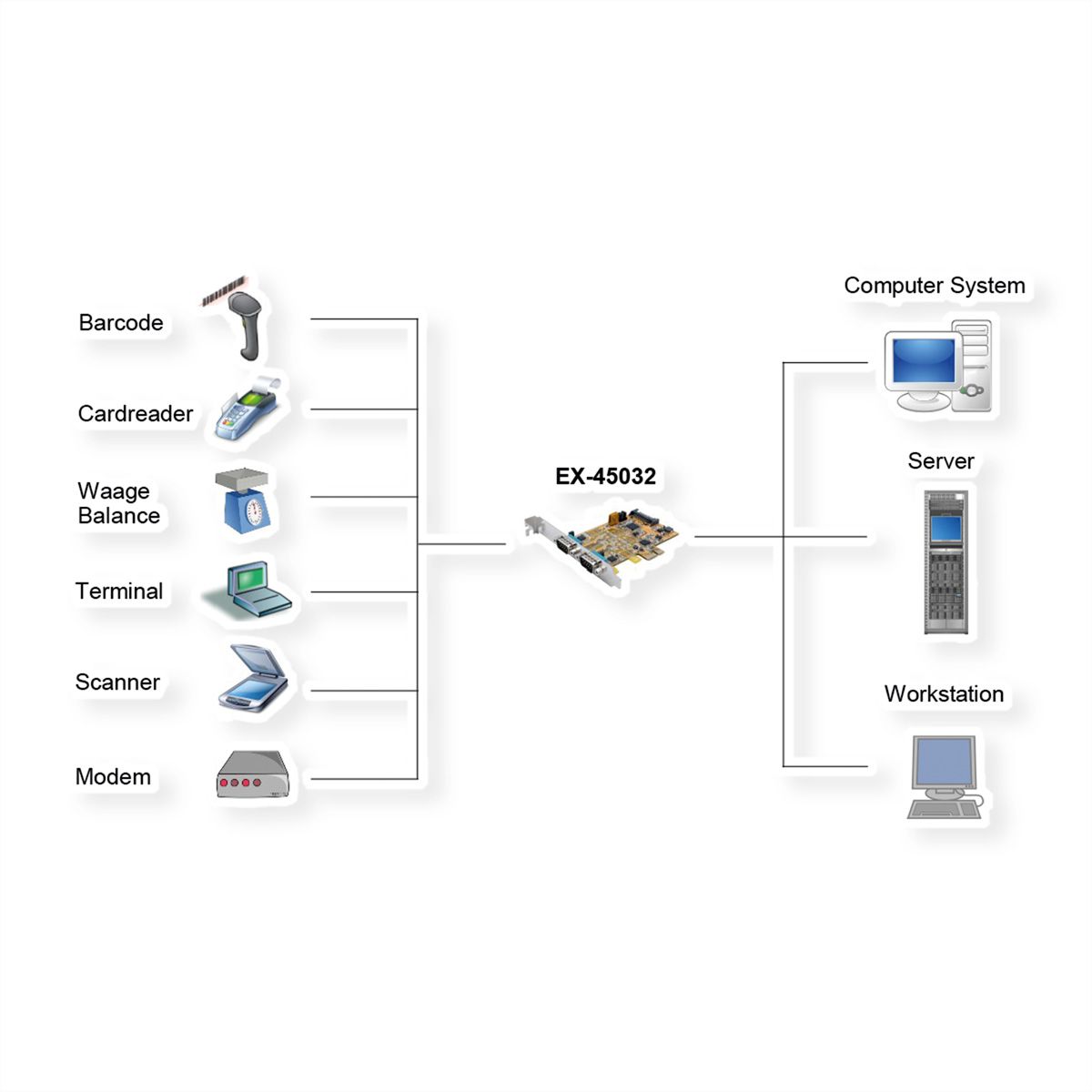

Die EX-45032 PCI I/O Karte stellt zwei serielle RS-232, 422 und 485 High Performance UART 16C550 Ausgänge zur Verfügung. Sie ist entwickelt worden um zwei weitere Serielle Ports für PC, kleine Workstation oder Server über den PCI– oder PCI-X Bus zu erweitern.

+5V und +12V sind auf Pin der seriellen Steckers als POS System (Power over System) konfigurierbar. Die Karte ist voll Plug-and-Play kompatibel. Sie unterstützt die Merkmale ATTATM Auto RS-485 Transmitter. Für jeden Port kann die Übertragungsart RS-232, 422 oder 485 individuell eingestellt werden.

  • Schnittstelle: RS-232 V.24 / RS-422 / RS-485
  • ±15kV IEC1000-4-2 ESD Schutz für RS232 I/O's
  • FIFO Buffer 16C550 mit 16Byte
  • I/O Adressen und Interrupt werden vom Betriebssystem vergeben
  • Daten Bits: 7 und 8 / Stop Bits: 1, 1.5, 2
  • Parity: none, even, odd, space und mark
  • Unterstützt ATTA™ Auto Transmitter
  • Terminierung RS-422/485 - 120 Ohm kann ein– und ausgeschaltet werden

Specifications

Manufacturer
EXSYS
Product group
Schnittstellenkarten
Product type
PCI-Express-Adapterkarte
Scope of delivery
EX-45032, stuurprogramma-CD, handleiding
BUS system
PCI Express
Interface
2x seriell RS-232/422/485
RS-232 Interface
ja
RS-422/485 Interface
ja
Data transfer rate
300Baud bis 921.6KBaud
Chipset
FTDI
Operating System
Win98SE/ ME/ XP/ 200x/ Vista/ 7/ 8.x/ 10 (32&64-Bit)XP Embedded, WinCE bis 6.0/ Linux 2.6.9 oder höherMac OS 10.x
Connection ports

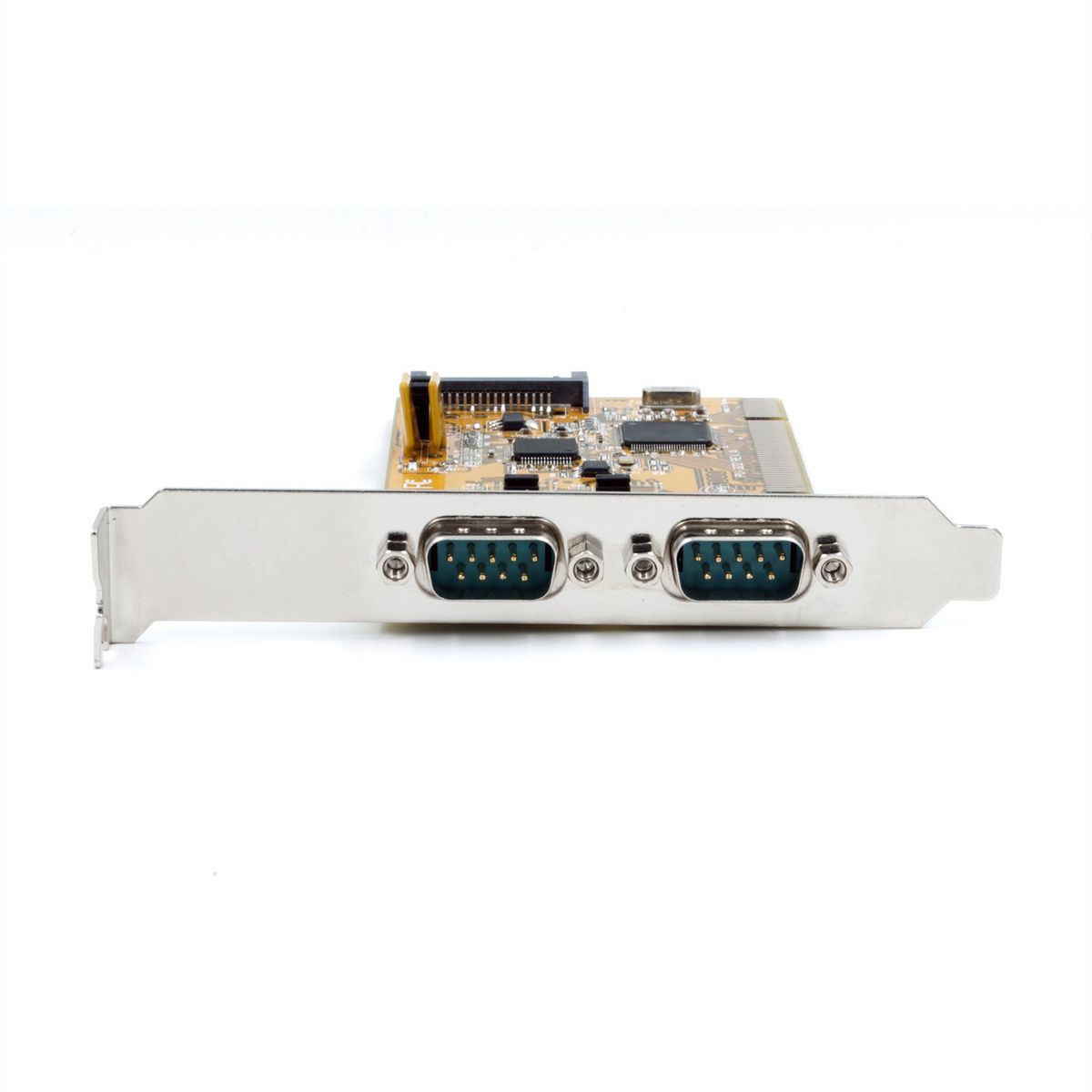

2 x 9 pins seriële RS-232/422/485 connectoren1 x SATA voedingsconnector
Mounting height
Full Profile
Installation Guide / Manual
ja
Weight
200 g
Height of packaging (single piece)
40 mm
Width of packaging (single piece)
170 mm
Depth of packaging (single piece)
250 mm
Package weight (single piece)
0.184 kg

Downloads

Manufacturer data sheet - Deutsch (644.5 KB) Manufacturer data sheet - English (644.5 KB) User manual - Deutsch (688.4 KB) User manual - English (688.4 KB)
